1[2025江苏徐州期末]现代人的生活已经离不开电了，为了安全用电，我们对生活中的一些“电”的常识的了解是必不可少的。下列有关电学物理量的估测符合实际的是（
A.一节新的干电池的电压是2 V
B.对人体安全的电压是36 V
C.家用壁挂式空调正常工作时的电流约为5 A
D.我国家庭电路的电压为380 V
C
）A.一节新的干电池的电压是2 V
B.对人体安全的电压是36 V
C.家用壁挂式空调正常工作时的电流约为5 A
D.我国家庭电路的电压为380 V
答案
1.C 【解析】一节新的干电池的电压是1.5 V;对人体安全的电压不高于36 V;家用壁挂式空调正常工作时的电流接近5 A;我国家庭电路的电压为220 V。故选C。

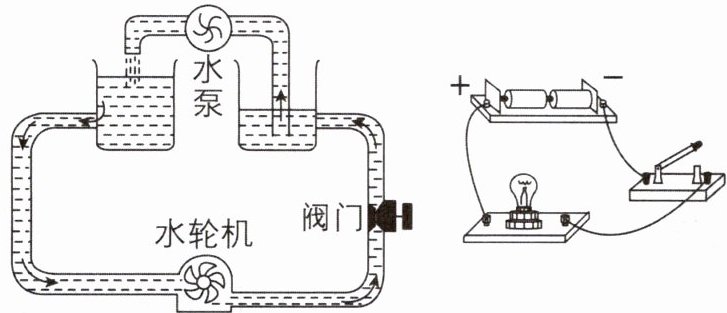

2[2026江苏无锡调研]电路和水路有许多相似之处，如图所示，电路中和水路中的水泵作用相似的是
电源
（填“电源”或“用电器”），闭合电路中电流
的形成是由于电路两端存在电压。答案
2.电源 电流 【解析】水路中的水泵的作用是产生水压,让水可以持续流动,相当于电路中的电源,提供电压,使闭合电路形成持续的电流,即闭合电路中电流的形成是由于电路两端存在电压。
3 AI DPSK 原创 新素材 2025年9月16日,藏东南至粤港澳大湾区±800千伏特高压直流输电工程正式开建,这是目前世界上输电能力最强、技术水平最先进、投资规模最大的柔性直流输电工程。该工程具有超高海拔、超远距离、超大容量的“三超”特点。如今,国家电网已经形成全球最大规模的特高压输电网络。其中800 kV =
8×10⁵
V = 8×10⁸
mV。答案
3.8×10⁵ 8×10⁸ 【解析】因为1 kV=1×10³ V=1×10⁶ mV,所以 800 kV = 8×10⁵ V = 8×10⁸ mV。

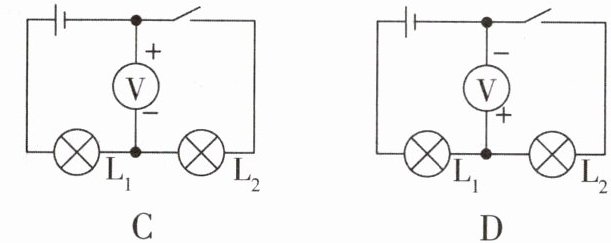

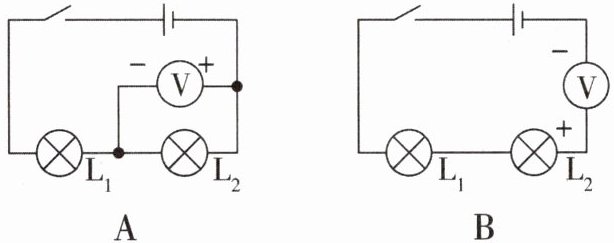

4 如图，开关闭合后，电压表能正确测量灯$\mathrm{L}_2$两端电压的是（
D
）答案
4.D 【解析】A图中电压表并联在L₂两端,但电压表正、负接线柱连接错误,故A错误;B图中电压表与L₂串联,不能正确测量L₂两端电压,故B错误;C图中电压表并联在L₂两端,但电压表正、负接线柱连接错误,故C错误;D图中电压表并联在L₂两端,且正、负接线柱连接正确,能测L₂两端电压,故D正确。故选D。
5[2026江苏南通期末]如图所示，小军利用铜片、锌片、菠萝自制了一个水果电池，并用电压表测其电压。下列说法正确的是（
A.菠萝是用电器
B.水果电池的电压是0.5 V
C.此时电压表大小量程都可以选择
D.插在菠萝左边的铜片是电源正极
又进步了鸭
D
）A.菠萝是用电器
B.水果电池的电压是0.5 V
C.此时电压表大小量程都可以选择
D.插在菠萝左边的铜片是电源正极
又进步了鸭
答案
5.D 【解析】菠萝能提供电压,相当于电路中的电源,故A错误;由图知电压表选用的量程为0~3 V,分度值为0.1 V,水果电池的电压为0.1 V,故B错误;自制菠萝水果电池的电压较低,因此应选用电压表的小量程测其电压,故C错误;电压表指针正向偏转,说明电流从电压表的正接线柱流入、负接线柱流出,即电压表的正接线柱与电源的正极相连,由图知铜片与电压表的正接线柱相连,因此铜片是电源的正极,故D正确。故选D。

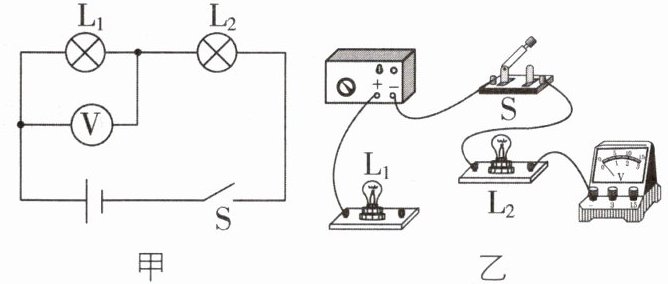

6 [2025 江苏南通质检]小明设计了如图甲所示的电路,请在图乙中用笔画线代替导线补全电路。(电源电压为3 V)
刷易错 小心有坑~
刷易错 小心有坑~
答案
6.如图所示
【解析】由题图甲知L₁与L₂串联,电压表测L₁两端电压,电源电压为3 V,所以电压表使用小量程,连接方式如答案图所示。
关键点拨
连接电路的关键是判断用电器间的连接方式,本题L₁和L₂是串联的,首先避开电压表把L₁与L₂按照串联的方式连接起来,然后根据电路图可知电压表的测量对象是L₁,则将电压表并联到L₁的两端即可。
7[2025安徽淮南调研,中]如图所示,小安同学使用一个单刀双掷开关、一只电压表等器材,设计了一个在不改变电路连接的前提下分别测$\mathrm{L}_1$和$\mathrm{L}_2$两端电压的电路图,他设计的电路图是
错误
(填“正确”或“错误”)的。答案
7.错误 【解析】由图可知,两灯串联;当开关S接位置1时,电压表并联在L₁两端,若此时电压表能正确测量L₁两端电压,则当开关S接位置2时,电压表的正负接线柱就会接反,因此该电路图不能分别测出L₁和L₂两端的电压,故他设计的电路图是错误的。
