一、电压
1. 作用：是形成电流的原因。
2. 给电路两端提供的电压，不同的电源提供的电压是不同的。
3. 单位：电压用字母表示，国际单位是，简称，符号是。其他常用单位还有kV和mV，其换算关系：1 kV= V，1 V= mV。

1. 电压
2. 电源
3. U 伏特 伏 V 1 000 1 000

【分析】本题考查电压的基础概念，需回忆电压的作用、提供电压的装置、电压的单位及换算关系，结合所学知识逐一填空即可。
【解析】1. 电压是使电路中形成电流的原因，故第一空填电压；2. 电源是给电路两端提供电压的装置，故第二空填电源；3. 电压用字母U表示，国际单位是伏特，简称伏，符号为V；单位换算中，1kV=1000V，1V=1000mV，对应填写即可。
【答案】1. 电压；2. 电源；3. U、伏特、伏、V、1000、1000
【知识点】电压的概念、电压的单位
【点评】本题为电压相关的基础识记题，考查核心概念和单位换算，难度较低，适合巩固电学入门基础知识。
【难度系数】0.9

二、怎样使用电压表
1.电压表的使用
问题探究:对于实验室常用的电压表来说,如果估计电路中的电压约为2.2 V,应该选用电压表的哪一个量程进行测量?
(1)要测哪部分电路的电压,电压表就和哪部分电路,即电压表要与被测用电器。
(2)电压表接入电路时,应让电流从正接线柱流入,从负接线柱流出。
(3)注意观察电压表的量程,被测电压的大小不能超过电压表的。
2.电压表的读数方法
(1)确认电压表所选的。
(2)根据量程确认刻度盘上每一大格和每一小格表示的。
(3)根据指针稳定后所指的,读出被测电压的大小。

电路中的电压约为 2.2 V 小于 3 V,为了测量更精确,应选用0～3 V 的量程。
1.(1) 并联 并联
(3) 量程
2.(1) 量程
(2) 电压值
(3) 刻度

【分析】
首先明确电压表量程选择的原则：被测电压不能超过电压表量程，且在不超量程时选小量程以提高测量精确度。本题中被测电压约2.2V，结合实验室常用电压表的量程，判断合适量程；同时需牢记电压表的使用规则和读数方法，对应填空内容。
【解析】
1. 量程选择：实验室常用电压表有0～3V和0～15V两个量程，已知被测电压约2.2V，2.2V小于0～3V量程的最大值，未超量程且小量程测量更精确，故选用0～3V量程。
2. 填空部分：
(1) 电压表使用规则：测某部分电路电压时，电压表需与该部分电路并联，故两空均填“并联”；
(3) 电压表接入时，被测电压不能超过其量程，故填“量程”；
2. 电压表读数方法：
(1) 读数前先确认所选量程；
(2) 根据量程明确刻度盘每大格、每小格代表的电压值；
(3) 根据指针所指刻度读数。
【答案】
应选用0～3 V 的量程；1.(1) 并联、并联；(3) 量程；2.(1) 量程；(2) 电压值；(3) 刻度
【知识点】
电压表的使用；电压表的读数
【点评】
本题考查电压表的基础使用规则和读数方法，属于电学实验核心基础知识点，熟练掌握规则即可解答，难度较低。
【难度系数】
0.8

[典例1]关于电源、电压和电流，下列说法正确的是（）

A.电路中有电压时一定会有电流
B.电路中有电流时它两端不一定有电压
C.只要电荷移动，就一定形成电流
D.电源的作用是给用电器两端提供电压

D

【分析】
本题考查电源、电压和电流的基本概念及相互关系，需逐一分析每个选项，明确电流形成的条件、电压的作用、电流的形成原因等知识点。首先回忆：电流形成的两个必要条件是电路两端有电压且电路闭合；电压是使自由电荷定向移动形成电流的原因，因此有电流必有电压，有电压不一定有电流；电流是电荷的定向移动形成的；电源的作用是为电路提供电压。据此判断各选项的正误。
【解析】
逐一分析各选项：
1. 选项A：电路中有电压时，若电路处于断开状态（不闭合），则不会形成电流，因此“电路中有电压时一定会有电流”的说法错误。
2. 选项B：电压是形成电流的原因，电路中存在电流时，其两端一定有电压，因此“电路中有电流时它两端不一定有电压”的说法错误。
3. 选项C：只有电荷的定向移动才能形成电流，无规则的电荷移动不能形成电流，因此“只要电荷移动，就一定形成电流”的说法错误。
4. 选项D：电源的作用是给用电器两端提供电压，使电路中能够形成电流，该说法正确。
【答案】
D
【知识点】
电流与电压的关系、电源的作用
【点评】
本题为初中物理电学基础概念题，主要考查对电源、电压、电流基本概念的理解，易错点在于混淆电流形成的条件（需同时满足有电压和电路闭合）以及电压与电流的因果关系，整体难度较低，属于必须掌握的基础知识点。
【难度系数】
0.7

[变式1]物理学与日常生活 生活中常见的儿童智能电话手表是一个非常重要的通话工具，它的电池电压最接近（）

A.1.5 V
B.3.7 V
C.36 V
D.220 V

B

【分析】要解答本题，需回忆生活中常见用电器的电压值，明确不同电压对应的应用场景，再结合儿童智能电话手表的电池类型，选出最接近的电压值。
【解析】逐一分析各选项对应的电压常识：A选项1.5V是一节干电池的电压，不符合智能手表的电池类型；B选项3.7V是锂电池（手机、智能手表等数码产品常用电池的电压），符合题意；C选项36V是人体安全电压的上限，远高于手表电池电压；D选项220V是家庭电路的电压，不可能是手表电池电压。因此正确选项为B。
【答案】B
【知识点】电压、生活中的电压值
【点评】本题考查生活中常见电压值的识记，属于基础常识类题目，需牢记常见用电器的电压参数。
【难度系数】0.8

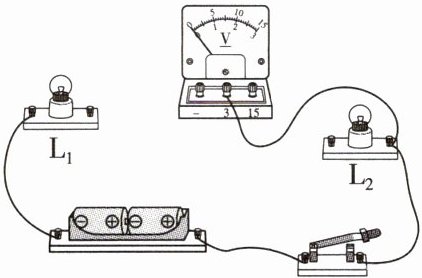

[典例2] 教材素材改编 如图所示是未完成连接的实物电路，请在图中用笔画线代替导线按要求完成电路连接。要求：两灯串联，电压表测量小灯泡$\mathrm{L}_2$两端电压，导线不能交叉。

方法技巧
使用电压表要“一看、二选、三并”
(1)一看：看电压表的量程、分度值、指针是否指在零刻度线处。
(2)二选：根据待测电压或用试触的方法选量程。
(3)三并：与被测电路并联，电流从正接线柱流入，从负接线柱流出。

【分析】
要完成两灯串联且电压表测$\mathrm{L}_2$两端电压的电路，需分两步思考：①串联电路的电流路径：电流从电源正极出发，依次经过开关、$\mathrm{L}_2$、$\mathrm{L}_1$，回到电源负极，这样两灯就串联；②电压表的使用规则：电压表要并联在被测用电器（$\mathrm{L}_2$）两端，且电流需从正接线柱流入、负接线柱流出，结合图中电压表已接3V量程，只需将电压表对应接线柱连到$\mathrm{L}_2$两端即可，同时保证导线不交叉。
【解析】
1. 连接串联电路：用导线将$\mathrm{L}_1$的右端接线柱与$\mathrm{L}_2$的左端接线柱相连，使电流路径为：电源正极→开关→$\mathrm{L}_2$→$\mathrm{L}_1$→电源负极，完成两灯串联；
2. 连接电压表：用导线将电压表的负接线柱与$\mathrm{L}_2$的右端接线柱相连，用导线将电压表的3接线柱与$\mathrm{L}_2$的左端接线柱相连，此时电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$的电压，且电流从电压表正接线柱流入、负接线柱流出，导线无交叉。
【答案】

【知识点】
串联电路连接、电压表的使用
【点评】
本题考查串联电路的实物连接和电压表的正确使用，是电学基础操作题，需掌握串联的电流顺序和电压表“并联、正进负出”的规则，难度适中。
【难度系数】
0.7

[变式2]在图中“○”处接入电流表或电压表，$\mathrm{L}_1$与$\mathrm{L}_2$均能发光。下列说法正确的是（）


A.a为电压表，b为电流表
B.a为电流表，b为电流表
C.a为电流表，b为电压表
D.a为电压表，b为电压表

A

【分析】要判断a、b处的电表类型，需结合电流表和电压表的使用规则：电流表相当于导线，应串联在电路中；电压表相当于开路，应并联在电路中。要使$\mathrm{L}_1$与$\mathrm{L}_2$均发光，电路必须为通路，且两灯都有电流通过。需逐一分析选项，排除不符合要求的情况，找到能让两灯都工作的电表组合。
【解析】根据电表特性分析：
1. 若a为电流表，会直接连通$\mathrm{L}_1$两端，造成$\mathrm{L}_1$短路，$\mathrm{L}_1$无法发光，排除B选项；
2. 若b为电压表，相当于断开电路，整个电路无电流，两灯都不发光，排除C、D选项；
3. 若a为电压表（并联在$\mathrm{L}_1$两端，不短路$\mathrm{L}_1$），b为电流表（串联在电路中，形成通路），此时电流路径为：电源正极→$\mathrm{L}_1$→$\mathrm{L}_2$→b→开关→电源负极，$\mathrm{L}_1$和$\mathrm{L}_2$串联，均有电流通过，能正常发光，符合要求。
【答案】A
【知识点】电流表的使用、电压表的使用、电路通路
【点评】本题考查电流表和电压表的使用规则，需明确电表连接方式对电路的影响，是电路基础题，需掌握电表特性判断电路是否正常工作。
【难度系数】0.6
