5. (2025肇庆模拟)图中，通电螺线管的极性标注正确的是(
B
)答案
5.B 【解析】电流从螺线管左侧后方流进，由安培定则判断出通电螺线管的右端为N极，左端应为S极，A错误；电流从螺线管右侧后方流进，由安培定则判断出通电螺线管的右端为N极，左端应为S极，B正确，D错误；电流从螺线管右侧前方流进，由安培定则判断出通电螺线管的左端应为N极，右端为S极，C错误。故选B。
解析
解：根据安培定则，用右手握住螺线管，让四指指向电流方向，大拇指所指的方向为螺线管N极方向。
A选项：电流从左侧后方流入，四指指向电流方向，大拇指指向左端，左端应为N极，标注错误。
B选项：电流从右侧后方流入，四指指向电流方向，大拇指指向右端，右端为N极，左端为S极，标注正确。
C选项：电流从右侧前方流入，四指指向电流方向，大拇指指向左端，左端应为N极，标注错误。
D选项：电流从右侧后方流入，四指指向电流方向，大拇指指向右端，右端应为N极，标注错误。
故选B。
A选项：电流从左侧后方流入，四指指向电流方向，大拇指指向左端，左端应为N极，标注错误。
B选项：电流从右侧后方流入，四指指向电流方向，大拇指指向右端，右端为N极，左端为S极，标注正确。
C选项：电流从右侧前方流入，四指指向电流方向，大拇指指向左端，左端应为N极，标注错误。
D选项：电流从右侧后方流入，四指指向电流方向，大拇指指向右端，右端应为N极，标注错误。
故选B。
6. (人教习题改编)如图所示是一环形电流，可以看成通电螺线管的一圈，圆环跟纸面垂直，其中的电流方向如图中箭头所示。请在括号中标出小磁针静止时N极的位置。
答案
6.如答图所示
第6题答图
7. (2025深圳模拟)如图所示，把螺线管沿东西方向水平悬挂起来，然后给导线通电，要使螺线管转动后静止时A端指向北方，B端指向南方，请你在图中P点标出螺线管中的电流方向，并在括号内标出电流表“+”或“-”。
答案
7.如答图所示
8. (人教习题改编)小明用两枚相同铁钉和若干大头针探究电磁铁磁性强弱的实验，由如图现象可知(
A.电磁铁磁性强弱与电流强度有关
B.电磁铁磁性强弱与线圈匝数有关
C.电磁铁A的磁性强于电磁铁B
D.电磁铁A、B的磁性强弱相同
B
)A.电磁铁磁性强弱与电流强度有关
B.电磁铁磁性强弱与线圈匝数有关
C.电磁铁A的磁性强于电磁铁B
D.电磁铁A、B的磁性强弱相同
答案
8.B
9. (人教、粤沪图片改编)如图所示是直流电铃的原理图，衔铁B与弹性片A相连，自然情况下，弹性片A是和螺钉接触的，闭合开关后，电磁铁的左侧上端是
S(或南)
极，电磁铁吸引衔铁B
，敲击铃发声，但同时弹性片与螺钉分离，导致电路处于断路
状态，弹性片又和螺钉接触而通电，如此往复，电铃不断发出铃声。答案
9.S(或南) 衔铁B 断路

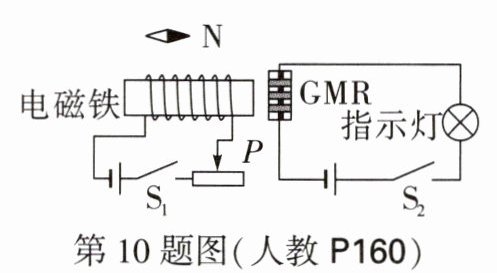

10. (人教习题改编)巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，这一发现大大提高了磁、电之间信号转换的灵敏度，从而引发了现代硬盘生产的一场革命。如图是利用巨磁电阻特性原理的示意图，图中GMR是巨磁电阻。如果闭合S₁电磁铁上方的小磁针
静止
(选填“静止”“会顺时针转动”或“会逆时针转动”)，再闭合S₂并使滑片P向左滑动，指示灯亮度会变亮
(选填“亮”或“暗”)。答案
10.静止 亮
