例3（2024·宿迁模拟）电炉中的电阻丝通电一段时间后变得很烫，而连接电炉的导线却不怎么热，这主要是因为（ ）
A. 导线的电阻远小于电阻丝的电阻，导线消耗的电能很少
B. 通电导线的电流小于通过电阻丝的电流
C. 导线散热比电阻丝快
D. 导线的绝缘皮隔热

例3 A

例4（2024·菏泽模拟）将规格均为“220 V 200 W”的一台电风扇、一台电视机和一把电烙铁，分别接入家庭电路中，通电时间相同，下列说法中（ ）
① 电烙铁产生的热量最多
② 三个用电器产生的热量一样多
③ 电烙铁消耗的电能最多
④ 三个用电器消耗的电能一样多
A. 只有①②正确
B. 只有①④正确
C. 只有②③正确
D. 只有③④正确

例4 B

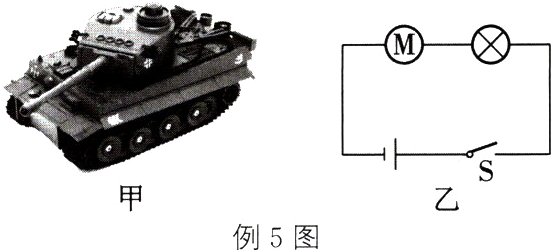

例5（2024·临沂）图甲是一款能自动变形、万向行走的坦克玩具，其简化电路如图乙所示. 该玩具的电源电压为4.5 V，闭合开关后，“0.5 V 0.2 W”的指示灯正常发光，线圈电阻为0.5 Ω的电动机正常工作，则（ ）

A. 指示灯的灯丝电阻为0.8 Ω
B. 电动机的发热功率为1.6 W
C. 电动机的额定功率为0.08 W
D. 电路的总功率为1.8 W

例5 D

例6（2023·无锡）如图所示为超市常用的塑料袋封口夹电路原理图，电源电压为5 V，电热丝R的阻值为1 Ω. 闭合开关S，电热丝温度升高，利用电流的_______效应实现高温封口，3 s内产生的热量为_______J. 若使用时总把塑料袋烫坏，则可以_______（增大/减小）电热丝的阻值.

例6 热 75 增大

例7（2024·遂宁）某电热水壶的额定电压为220 V，额定加热功率为1 000 W，电热丝R在电路中的位置如图所示。$[c_{水}=4.2×10^{3} J/(kg·℃)]$
（1）求正常工作时，电热丝的电阻R.
（2）求用该电热水壶把质量为1 kg的水从20 ℃加热至100 ℃，水吸收的热量.
（3）在第（2）问中，电热水壶正常工作，若电热丝产生的热量80%被水吸收，则该过程需要多少秒?

例7(1)电热丝的电阻$R = \frac{U^{2}}{P} = \frac{(220V)^{2}}{1000W} = 48.4\Omega$　(2)水吸收的热量$Q_{吸} = c_{水}m(t - t_{0}) = 4.2\times10^{3}J/(kg\cdot^{\circ}C)\times1kg\times(100^{\circ}C - 20^{\circ}C) = 3.36\times10^{5}J$　(3)由$\eta = \frac{Q_{吸}}{W}\times100\%$可知，电热水壶消耗的电能$W = \frac{Q_{吸}}{\eta} = \frac{3.36\times10^{5}J}{80\%} = 4.2\times10^{5}J$，根据$P = \frac{W}{t}$可得，电热水壶需要的加热时间$t = \frac{W}{P} = \frac{4.2\times10^{5}J}{1000W} = 420s$

例8（2024·苏州）某电饭锅的电路如图所示，发热盘内有发热电阻$R_{1}$和分压电阻$R_{2}，$S是温控开关，当S接a时，电饭锅处于高温挡，通过的电流为4 A；当温度达到一定值时，开关S自动切换到b，电饭锅处于保温挡，通过的电流为0.25 A. 求：

$（1）R_{1}$的阻值.
（2）电饭锅高温挡的功率.
（3）保温16 min，分压电阻$R_{2}$产生的热量.

例8(1)当S接a时，电路为$R_{1}$的简单电路，电饭锅处于高温挡，通过的电流为4A，根据欧姆定律可得，$R_{1}$的阻值$R_{1} = \frac{U}{I_{高}} = \frac{220V}{4A} = 55\Omega$　(2)根据$P = UI$可得，电饭锅高温挡的功率$P_{高} = UI_{高} = 220V\times4A = 880W$　(3)开关S自动切换到b，此时两电阻串联，电饭锅处于保温挡，通过的电流为0.25A。根据串联电路特点和欧姆定律可得，分压电阻$R_{2}$的阻值$R_{2} = \frac{U}{I_{保}} - R_{1} = \frac{220V}{0.25A} - 55\Omega = 825\Omega$，保温16min，分压电阻$R_{2}$产生的热量$Q_{2} = I_{保}^{2}R_{2}t = (0.25A)^{2}\times825\Omega\times16\times60s = 4.95\times10^{4}J$
