12. 如图所示，灯泡 L 标有“$12\ \mathrm{V}\ \ 6\ \mathrm{W}$”的字样. 当开关 S 闭合时，灯泡 L 正常发光；当开关 S 断开时，流过灯泡 L 的电流为$0.25\ \mathrm{A}$. 求：(设灯泡 L 的电阻不变)
(1)开关 S 断开时，灯泡 L 的实际功率.
(2)电阻$R$的阻值.
(1)开关 S 断开时，灯泡 L 的实际功率.
(2)电阻$R$的阻值.
答案
解：
(1)灯泡的电阻：$R_{\mathrm{L}}=\frac{U^{2}}{P}=\frac{(12\ \mathrm{V})^{2}}{6\ \mathrm{W}}=24\ \Omega$
灯泡的实际功率：$P_{\mathrm{L}}=I^{2}R_{\mathrm{L}}=(0.25\ \mathrm{A})^{2} × 24\ \Omega=1.5\ \mathrm{W}$
(2)当开关$\mathrm{S}$闭合时，灯泡正常发光，电源电压$U=U_{\mathrm{L}}=12\ \mathrm{V}$
当开关$\mathrm{S}$断开时，R与$\mathrm{L}$串联，电路总电阻：$R_{\mathrm{总}}=\frac{U}{I}=\frac{12\ \mathrm{V}}{0.25\ \mathrm{A}}=48\ \Omega$
电阻R的阻值：$R=R_{\mathrm{总}}-R_{\mathrm{L}}=48\ \Omega-24\ \Omega=24\ \Omega$
(1)灯泡的电阻：$R_{\mathrm{L}}=\frac{U^{2}}{P}=\frac{(12\ \mathrm{V})^{2}}{6\ \mathrm{W}}=24\ \Omega$
灯泡的实际功率：$P_{\mathrm{L}}=I^{2}R_{\mathrm{L}}=(0.25\ \mathrm{A})^{2} × 24\ \Omega=1.5\ \mathrm{W}$
(2)当开关$\mathrm{S}$闭合时，灯泡正常发光，电源电压$U=U_{\mathrm{L}}=12\ \mathrm{V}$
当开关$\mathrm{S}$断开时，R与$\mathrm{L}$串联，电路总电阻：$R_{\mathrm{总}}=\frac{U}{I}=\frac{12\ \mathrm{V}}{0.25\ \mathrm{A}}=48\ \Omega$
电阻R的阻值：$R=R_{\mathrm{总}}-R_{\mathrm{L}}=48\ \Omega-24\ \Omega=24\ \Omega$
解析
【分析】
1. 对于问题(1)：首先根据灯泡的额定电压和额定功率，利用公式$R_{\mathrm{L}}=\frac{U^{2}}{P}$计算出灯泡的电阻，题目说明灯泡电阻不变，已知开关S断开时流过灯泡的电流，再利用$P=I^2R_{\mathrm{L}}$即可求出灯泡的实际功率。
2. 对于问题(2)：开关S闭合时，电阻R被短路，电路为灯泡L的简单电路，此时灯泡正常发光，说明电源电压等于灯泡的额定电压；开关S断开时，灯泡L与电阻R串联，已知此时电路中的电流和电源电压，利用$R_{总}=\frac{U}{I}$算出总电阻，再根据串联电路电阻的规律$R=R_{总}-R_{\mathrm{L}}$求出电阻R的阻值。
【解析】
(1) 计算灯泡的电阻：
由$P=\frac{U^2}{R}$可得，灯泡的电阻：
$R_{\mathrm{L}}=\frac{U_{\mathrm{额}}^{2}}{P_{\mathrm{额}}}=\frac{(12\ \mathrm{V})^{2}}{6\ \mathrm{W}}=24\ \Omega$
开关S断开时，流过灯泡L的电流为$0.25\ \mathrm{A}$，根据$P=I^2R$，灯泡的实际功率：
$P_{\mathrm{L实}}=I^{2}R_{\mathrm{L}}=(0.25\ \mathrm{A})^{2} × 24\ \Omega=1.5\ \mathrm{W}$
(2) 当开关S闭合时，电阻R被短路，灯泡L正常发光，因此电源电压：
$U=U_{\mathrm{额}}=12\ \mathrm{V}$
当开关S断开时，灯泡L与电阻R串联，此时电路中的电流$I=0.25\ \mathrm{A}$，根据$I=\frac{U}{R}$可得，电路的总电阻：
$R_{总}=\frac{U}{I}=\frac{12\ \mathrm{V}}{0.25\ \mathrm{A}}=48\ \Omega$
根据串联电路的电阻规律$R_{总}=R_{\mathrm{L}}+R$，可得电阻R的阻值：
$R=R_{总}-R_{\mathrm{L}}=48\ \Omega-24\ \Omega=24\ \Omega$
【答案】
(1) 开关S断开时，灯泡L的实际功率为$1.5\ \mathrm{W}$；
(2) 电阻$R$的阻值为$24\ \Omega$。
【知识点】
1. 电功率计算
2. 欧姆定律应用
3. 串联电路电阻规律
【点评】
本题考查了串联电路的特点、欧姆定律和电功率公式的应用，关键是知道灯泡正常发光时的电压等于其额定电压，以及灵活选用电功率的计算公式。
【难度系数】
0.6
1. 对于问题(1)：首先根据灯泡的额定电压和额定功率，利用公式$R_{\mathrm{L}}=\frac{U^{2}}{P}$计算出灯泡的电阻，题目说明灯泡电阻不变，已知开关S断开时流过灯泡的电流，再利用$P=I^2R_{\mathrm{L}}$即可求出灯泡的实际功率。
2. 对于问题(2)：开关S闭合时，电阻R被短路，电路为灯泡L的简单电路，此时灯泡正常发光，说明电源电压等于灯泡的额定电压；开关S断开时，灯泡L与电阻R串联，已知此时电路中的电流和电源电压，利用$R_{总}=\frac{U}{I}$算出总电阻，再根据串联电路电阻的规律$R=R_{总}-R_{\mathrm{L}}$求出电阻R的阻值。
【解析】
(1) 计算灯泡的电阻：
由$P=\frac{U^2}{R}$可得，灯泡的电阻：
$R_{\mathrm{L}}=\frac{U_{\mathrm{额}}^{2}}{P_{\mathrm{额}}}=\frac{(12\ \mathrm{V})^{2}}{6\ \mathrm{W}}=24\ \Omega$
开关S断开时，流过灯泡L的电流为$0.25\ \mathrm{A}$，根据$P=I^2R$，灯泡的实际功率：
$P_{\mathrm{L实}}=I^{2}R_{\mathrm{L}}=(0.25\ \mathrm{A})^{2} × 24\ \Omega=1.5\ \mathrm{W}$
(2) 当开关S闭合时，电阻R被短路，灯泡L正常发光，因此电源电压：
$U=U_{\mathrm{额}}=12\ \mathrm{V}$
当开关S断开时，灯泡L与电阻R串联，此时电路中的电流$I=0.25\ \mathrm{A}$，根据$I=\frac{U}{R}$可得，电路的总电阻：
$R_{总}=\frac{U}{I}=\frac{12\ \mathrm{V}}{0.25\ \mathrm{A}}=48\ \Omega$
根据串联电路的电阻规律$R_{总}=R_{\mathrm{L}}+R$，可得电阻R的阻值：
$R=R_{总}-R_{\mathrm{L}}=48\ \Omega-24\ \Omega=24\ \Omega$
【答案】
(1) 开关S断开时，灯泡L的实际功率为$1.5\ \mathrm{W}$；
(2) 电阻$R$的阻值为$24\ \Omega$。
【知识点】
1. 电功率计算
2. 欧姆定律应用
3. 串联电路电阻规律
【点评】
本题考查了串联电路的特点、欧姆定律和电功率公式的应用，关键是知道灯泡正常发光时的电压等于其额定电压，以及灵活选用电功率的计算公式。
【难度系数】
0.6
13. 如图所示，电源电压恒定不变，$R_0$为定值电阻，小灯泡标有“$6\ \mathrm{V}\ \ 3\ \mathrm{W}$”字样(不考虑温度对灯丝电阻的影响).只闭合开关$S_1$时，小灯泡正常发光.
(1)求电源电压.
(2)求小灯泡正常发光时的电阻.
(3)当开关$S_1$、$S_2$均闭合，通电$10\ \mathrm{s}$电路消耗的总功率为$9\ \mathrm{W}$时，求电流表示数和$10\ \mathrm{s}$内电流通过定值电阻$R_0$所做的功.
(1)求电源电压.
(2)求小灯泡正常发光时的电阻.
(3)当开关$S_1$、$S_2$均闭合，通电$10\ \mathrm{s}$电路消耗的总功率为$9\ \mathrm{W}$时，求电流表示数和$10\ \mathrm{s}$内电流通过定值电阻$R_0$所做的功.
答案
解：
(1)只闭合$\mathrm{S}_{1}$时，小灯泡正常发光，电源电压$U=U_{\mathrm{额}}=6\ \mathrm{V}$
(2)小灯泡正常发光时的电阻：$R_{\mathrm{L}}=\frac{U_{\mathrm{额}}^{2}}{P_{\mathrm{额}}}=\frac{(6\ \mathrm{V})^{2}}{3\ \mathrm{W}}=12\ \Omega$
(3)当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$均闭合时，$R_{0}$与$\mathrm{L}$并联，电路总电流：$I_{\mathrm{总}}=\frac{P_{\mathrm{总}}}{U}=\frac{9\ \mathrm{W}}{6\ \mathrm{V}}=1\ \mathrm{A}$，即电流表示数为$1\ \mathrm{A}$
通过小灯泡的电流：$I_{\mathrm{L}}=\frac{P_{\mathrm{额}}}{U_{\mathrm{额}}}=\frac{3\ \mathrm{W}}{6\ \mathrm{V}}=0.5\ \mathrm{A}$
通过$R_{0}$的电流：$I_{0}=I_{\mathrm{总}}-I_{\mathrm{L}}=1\ \mathrm{A}-0.5\ \mathrm{A}=0.5\ \mathrm{A}$
$ 10\ \mathrm{s}$内电流通过$R_{0}$做的功：$W_{0}=UI_{0}t=6\ \mathrm{V} × 0.5\ \mathrm{A} × 10\ \mathrm{s}=60\ \mathrm{J}$
(1)只闭合$\mathrm{S}_{1}$时，小灯泡正常发光，电源电压$U=U_{\mathrm{额}}=6\ \mathrm{V}$
(2)小灯泡正常发光时的电阻：$R_{\mathrm{L}}=\frac{U_{\mathrm{额}}^{2}}{P_{\mathrm{额}}}=\frac{(6\ \mathrm{V})^{2}}{3\ \mathrm{W}}=12\ \Omega$
(3)当$\mathrm{S}_{1}$、$\mathrm{S}_{2}$均闭合时，$R_{0}$与$\mathrm{L}$并联，电路总电流：$I_{\mathrm{总}}=\frac{P_{\mathrm{总}}}{U}=\frac{9\ \mathrm{W}}{6\ \mathrm{V}}=1\ \mathrm{A}$，即电流表示数为$1\ \mathrm{A}$
通过小灯泡的电流：$I_{\mathrm{L}}=\frac{P_{\mathrm{额}}}{U_{\mathrm{额}}}=\frac{3\ \mathrm{W}}{6\ \mathrm{V}}=0.5\ \mathrm{A}$
通过$R_{0}$的电流：$I_{0}=I_{\mathrm{总}}-I_{\mathrm{L}}=1\ \mathrm{A}-0.5\ \mathrm{A}=0.5\ \mathrm{A}$
$ 10\ \mathrm{s}$内电流通过$R_{0}$做的功：$W_{0}=UI_{0}t=6\ \mathrm{V} × 0.5\ \mathrm{A} × 10\ \mathrm{s}=60\ \mathrm{J}$
解析
【分析】
（1）只闭合开关$\mathrm{S}_{1}$时，电路为小灯泡$\mathrm{L}$的简单电路，小灯泡正常发光，根据小灯泡正常发光时两端电压等于额定电压，可直接得出电源电压。
（2）已知小灯泡的额定电压和额定功率，利用公式$R=\frac{U^2}{P}$即可计算出小灯泡正常发光时的电阻（不考虑温度对电阻的影响）。
（3）当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$均闭合时，$R_0$与$\mathrm{L}$并联，电源电压不变。首先根据总功率公式$P=UI$的变形公式求出电路总电流，即电流表示数；再根据小灯泡的额定参数求出其工作电流，结合并联电路的电流特点得到通过$R_0$的电流；最后利用电功公式$W=UIt$计算$10\ \mathrm{s}$内电流通过$R_0$所做的功。
【解析】
(1) 只闭合开关$\mathrm{S}_{1}$时，电路为小灯泡$\mathrm{L}$的简单电路，小灯泡正常发光，此时小灯泡两端电压等于额定电压，因此电源电压：
$U=U_{\mathrm{额}}=6\ \mathrm{V}$
(2) 由电功率公式$P=\frac{U^2}{R}$变形可得，小灯泡正常发光时的电阻：
$R_{\mathrm{L}}=\frac{U_{\mathrm{额}}^{2}}{P_{\mathrm{额}}}=\frac{(6\ \mathrm{V})^{2}}{3\ \mathrm{W}}=12\ \Omega$
(3) 当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$均闭合时，$R_0$与$\mathrm{L}$并联，电源电压$U=6\ \mathrm{V}$。
① 根据$P=UI$，电路总电流（即电流表示数）：
$I_{\mathrm{总}}=\frac{P_{\mathrm{总}}}{U}=\frac{9\ \mathrm{W}}{6\ \mathrm{V}}=1\ \mathrm{A}$
② 小灯泡正常发光时的电流：
$I_{\mathrm{L}}=\frac{P_{\mathrm{额}}}{U_{\mathrm{额}}}=\frac{3\ \mathrm{W}}{6\ \mathrm{V}}=0.5\ \mathrm{A}$
根据并联电路“干路电流等于各支路电流之和”的特点，通过$R_0$的电流：
$I_{0}=I_{\mathrm{总}}-I_{\mathrm{L}}=1\ \mathrm{A}-0.5\ \mathrm{A}=0.5\ \mathrm{A}$
③ $10\ \mathrm{s}$内电流通过$R_0$所做的功：
$W_{0}=UI_{0}t=6\ \mathrm{V} × 0.5\ \mathrm{A} × 10\ \mathrm{s}=60\ \mathrm{J}$
【答案】
(1) 电源电压为$\boldsymbol{6\ \mathrm{V}}$；
(2) 小灯泡正常发光时的电阻为$\boldsymbol{12\ \Omega}$；
(3) 电流表示数为$\boldsymbol{1\ \mathrm{A}}$，$10\ \mathrm{s}$内电流通过定值电阻$R_0$所做的功为$\boldsymbol{60\ \mathrm{J}}$。
【知识点】
1. 电功率的计算
2. 并联电路的电流规律
3. 电功的计算
【点评】
本题考查了并联电路的特点、欧姆定律、电功率公式与电功公式的综合应用，解题关键是正确分析不同开关状态下的电路连接方式，明确灯泡正常发光时的电压等于额定电压。
【难度系数】
0.6
（1）只闭合开关$\mathrm{S}_{1}$时，电路为小灯泡$\mathrm{L}$的简单电路，小灯泡正常发光，根据小灯泡正常发光时两端电压等于额定电压，可直接得出电源电压。
（2）已知小灯泡的额定电压和额定功率，利用公式$R=\frac{U^2}{P}$即可计算出小灯泡正常发光时的电阻（不考虑温度对电阻的影响）。
（3）当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$均闭合时，$R_0$与$\mathrm{L}$并联，电源电压不变。首先根据总功率公式$P=UI$的变形公式求出电路总电流，即电流表示数；再根据小灯泡的额定参数求出其工作电流，结合并联电路的电流特点得到通过$R_0$的电流；最后利用电功公式$W=UIt$计算$10\ \mathrm{s}$内电流通过$R_0$所做的功。
【解析】
(1) 只闭合开关$\mathrm{S}_{1}$时，电路为小灯泡$\mathrm{L}$的简单电路，小灯泡正常发光，此时小灯泡两端电压等于额定电压，因此电源电压：
$U=U_{\mathrm{额}}=6\ \mathrm{V}$
(2) 由电功率公式$P=\frac{U^2}{R}$变形可得，小灯泡正常发光时的电阻：
$R_{\mathrm{L}}=\frac{U_{\mathrm{额}}^{2}}{P_{\mathrm{额}}}=\frac{(6\ \mathrm{V})^{2}}{3\ \mathrm{W}}=12\ \Omega$
(3) 当开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$均闭合时，$R_0$与$\mathrm{L}$并联，电源电压$U=6\ \mathrm{V}$。
① 根据$P=UI$，电路总电流（即电流表示数）：
$I_{\mathrm{总}}=\frac{P_{\mathrm{总}}}{U}=\frac{9\ \mathrm{W}}{6\ \mathrm{V}}=1\ \mathrm{A}$
② 小灯泡正常发光时的电流：
$I_{\mathrm{L}}=\frac{P_{\mathrm{额}}}{U_{\mathrm{额}}}=\frac{3\ \mathrm{W}}{6\ \mathrm{V}}=0.5\ \mathrm{A}$
根据并联电路“干路电流等于各支路电流之和”的特点，通过$R_0$的电流：
$I_{0}=I_{\mathrm{总}}-I_{\mathrm{L}}=1\ \mathrm{A}-0.5\ \mathrm{A}=0.5\ \mathrm{A}$
③ $10\ \mathrm{s}$内电流通过$R_0$所做的功：
$W_{0}=UI_{0}t=6\ \mathrm{V} × 0.5\ \mathrm{A} × 10\ \mathrm{s}=60\ \mathrm{J}$
【答案】
(1) 电源电压为$\boldsymbol{6\ \mathrm{V}}$；
(2) 小灯泡正常发光时的电阻为$\boldsymbol{12\ \Omega}$；
(3) 电流表示数为$\boldsymbol{1\ \mathrm{A}}$，$10\ \mathrm{s}$内电流通过定值电阻$R_0$所做的功为$\boldsymbol{60\ \mathrm{J}}$。
【知识点】
1. 电功率的计算
2. 并联电路的电流规律
3. 电功的计算
【点评】
本题考查了并联电路的特点、欧姆定律、电功率公式与电功公式的综合应用，解题关键是正确分析不同开关状态下的电路连接方式，明确灯泡正常发光时的电压等于额定电压。
【难度系数】
0.6
14. 甲、乙两盏灯分别标有“$220\ \mathrm{V}\ \ 40\ \mathrm{W}$”和“$220\ \mathrm{V}\ \ 60\ \mathrm{W}$”的字样.若同时接入电路且都正常工作$1\ \mathrm{h}$，它们一共消耗的电能为
0.1
$\mathrm{kW· h}$.把它们串联接在$220\ \mathrm{V}$的电源上，假设灯丝电阻不变，则甲灯两端的电压大于
乙灯两端的电压，两盏灯的总功率小于
$40\ \mathrm{W}$.(后两空选填“大于”“等于”或“小于”)答案
0.1
大于
小于
大于
小于
解析
【分析】
1. 计算总消耗电能：两灯正常工作时实际功率等于额定功率，先求出总功率，再利用公式$W=Pt$计算总电能；
2. 比较串联时甲乙灯的电压：根据额定电压和额定功率，用$R=\frac{U^2}{P}$判断电阻大小，串联电路电流处处相等，结合$U=IR$可知，电阻大的两端电压大；
3. 判断串联总功率与40W的关系：串联总电阻大于甲灯电阻，电源电压不变，根据$P=\frac{U^2}{R}$，电阻越大功率越小，因此总功率小于甲灯的额定功率40W。
【解析】
1. 计算总电能：
甲灯额定功率$P_甲=40\ \mathrm{W}=0.04\ \mathrm{kW}$，乙灯额定功率$P_乙=60\ \mathrm{W}=0.06\ \mathrm{kW}$，
两灯正常工作的总功率$P_总=P_甲+P_乙=0.04\ \mathrm{kW}+0.06\ \mathrm{kW}=0.1\ \mathrm{kW}$，
根据电能公式$W=Pt$，工作1h消耗的总电能$W=P_总t=0.1\ \mathrm{kW}×1\ \mathrm{h}=0.1\ \mathrm{kW·h}$。
2. 比较串联时甲乙灯的电压：
由$R=\frac{U^2}{P}$可知，额定电压$U$相同，$P_甲＜P_乙$，则$R_甲＞R_乙$；
两灯串联时电路中电流$I$处处相等，根据$U=IR$，因为$R_甲＞R_乙$，所以$U_甲＞U_乙$。
3. 判断串联总功率与40W的关系：
串联总电阻$R_{总}=R_甲+R_乙$，因此$R_{总}＞R_甲$，
电源电压为220V，根据$P=\frac{U^2}{R}$，电压$U$不变，电阻越大功率越小，
所以总功率$P_{总}'=\frac{U^2}{R_{总}}＜\frac{U^2}{R_甲}=P_甲=40\ \mathrm{W}$。
【答案】
0.1；大于；小于
【知识点】
电能的计算；串联电路电压规律；电功率的计算
【点评】
本题考查电能、电功率的计算及串联电路的特点，关键是灵活运用电功率的变形公式，理解用电器正常工作时实际功率等于额定功率是解题的基础。
【难度系数】
0.6
1. 计算总消耗电能：两灯正常工作时实际功率等于额定功率，先求出总功率，再利用公式$W=Pt$计算总电能；
2. 比较串联时甲乙灯的电压：根据额定电压和额定功率，用$R=\frac{U^2}{P}$判断电阻大小，串联电路电流处处相等，结合$U=IR$可知，电阻大的两端电压大；
3. 判断串联总功率与40W的关系：串联总电阻大于甲灯电阻，电源电压不变，根据$P=\frac{U^2}{R}$，电阻越大功率越小，因此总功率小于甲灯的额定功率40W。
【解析】
1. 计算总电能：
甲灯额定功率$P_甲=40\ \mathrm{W}=0.04\ \mathrm{kW}$，乙灯额定功率$P_乙=60\ \mathrm{W}=0.06\ \mathrm{kW}$，
两灯正常工作的总功率$P_总=P_甲+P_乙=0.04\ \mathrm{kW}+0.06\ \mathrm{kW}=0.1\ \mathrm{kW}$，
根据电能公式$W=Pt$，工作1h消耗的总电能$W=P_总t=0.1\ \mathrm{kW}×1\ \mathrm{h}=0.1\ \mathrm{kW·h}$。
2. 比较串联时甲乙灯的电压：
由$R=\frac{U^2}{P}$可知，额定电压$U$相同，$P_甲＜P_乙$，则$R_甲＞R_乙$；
两灯串联时电路中电流$I$处处相等，根据$U=IR$，因为$R_甲＞R_乙$，所以$U_甲＞U_乙$。
3. 判断串联总功率与40W的关系：
串联总电阻$R_{总}=R_甲+R_乙$，因此$R_{总}＞R_甲$，
电源电压为220V，根据$P=\frac{U^2}{R}$，电压$U$不变，电阻越大功率越小，
所以总功率$P_{总}'=\frac{U^2}{R_{总}}＜\frac{U^2}{R_甲}=P_甲=40\ \mathrm{W}$。
【答案】
0.1；大于；小于
【知识点】
电能的计算；串联电路电压规律；电功率的计算
【点评】
本题考查电能、电功率的计算及串联电路的特点，关键是灵活运用电功率的变形公式，理解用电器正常工作时实际功率等于额定功率是解题的基础。
【难度系数】
0.6

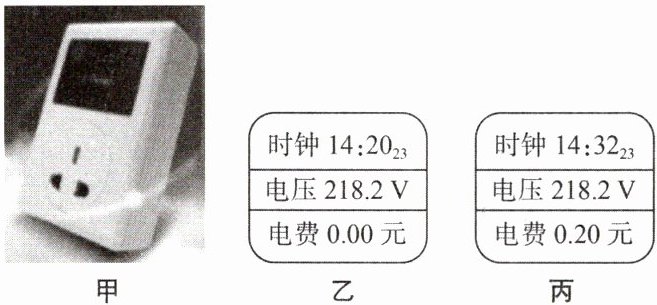

15. 如图甲所示是一种新型插座，它能即时显示接在该插座上的用电器的工作电压和所耗电费等.小明将电水壶插在该插座上，这时插座屏幕上的显示如图乙所示，当水烧开至$100\ °\mathrm{C}$时，插座屏幕上的显示如图丙所示，则电水壶的实际功率为
2
$\mathrm{kW}$；已知电能表参数为$3\ 200\ \mathrm{imp/(kW· h)}$，则这段时间内电能表指示灯闪烁1280
次.[已知电费单价：$0.5\ \mathrm{元/(kW· h)}$，$c_{水}=4.2×10^{3}\ \mathrm{J/(kg· ° C)}$]答案
2
1280
1280
解析
【分析】
要解决这道题，我们可以分两步进行：首先通过插座显示的电费和单价计算消耗的电能，结合工作时间求出电水壶的实际功率；然后根据电能表参数计算指示灯闪烁次数。先计算电水壶的工作时间，再由电费和单价算出消耗的电能，利用功率公式$P=\frac{W}{t}$得到实际功率；最后根据电能表每消耗$1\ \mathrm{kW·h}$电能闪烁的次数，乘以消耗的电能得到总闪烁次数。
【解析】
1. 计算电水壶工作时间：
从图乙和丙可知，工作时间$ t = 14:32_{23} - 14:20_{23} = 12\ \mathrm{min} = 0.2\ \mathrm{h} $。
2. 计算消耗的电能：
已知电费为$0.20\ \mathrm{元}$，电费单价为$ 0.5\ \mathrm{元/(kW·h)} $，则消耗的电能$ W = \frac{0.20\ \mathrm{元}}{0.5\ \mathrm{元/(kW·h)}} = 0.4\ \mathrm{kW·h} $。
3. 计算实际功率：
根据功率公式$ P = \frac{W}{t} $，代入数据得$ P = \frac{0.4\ \mathrm{kW·h}}{0.2\ \mathrm{h}} = 2\ \mathrm{kW} $。
4. 计算电能表指示灯闪烁次数：
已知电能表参数为$ 3200\ \mathrm{imp/(kW·h)} $，则闪烁次数$ n = 3200\ \mathrm{imp/(kW·h)} × 0.4\ \mathrm{kW·h} = 1280\ \mathrm{次} $。
【答案】
2；1280
【知识点】
电功率计算；电能计算
【点评】
本题结合新型插座的显示信息，考查了电能、电功率的计算，关键是从图中获取有效信息，理解电能表参数的含义，贴近生活实际，注重知识的实际应用。
【难度系数】
0.6
要解决这道题，我们可以分两步进行：首先通过插座显示的电费和单价计算消耗的电能，结合工作时间求出电水壶的实际功率；然后根据电能表参数计算指示灯闪烁次数。先计算电水壶的工作时间，再由电费和单价算出消耗的电能，利用功率公式$P=\frac{W}{t}$得到实际功率；最后根据电能表每消耗$1\ \mathrm{kW·h}$电能闪烁的次数，乘以消耗的电能得到总闪烁次数。
【解析】
1. 计算电水壶工作时间：
从图乙和丙可知，工作时间$ t = 14:32_{23} - 14:20_{23} = 12\ \mathrm{min} = 0.2\ \mathrm{h} $。
2. 计算消耗的电能：
已知电费为$0.20\ \mathrm{元}$，电费单价为$ 0.5\ \mathrm{元/(kW·h)} $，则消耗的电能$ W = \frac{0.20\ \mathrm{元}}{0.5\ \mathrm{元/(kW·h)}} = 0.4\ \mathrm{kW·h} $。
3. 计算实际功率：
根据功率公式$ P = \frac{W}{t} $，代入数据得$ P = \frac{0.4\ \mathrm{kW·h}}{0.2\ \mathrm{h}} = 2\ \mathrm{kW} $。
4. 计算电能表指示灯闪烁次数：
已知电能表参数为$ 3200\ \mathrm{imp/(kW·h)} $，则闪烁次数$ n = 3200\ \mathrm{imp/(kW·h)} × 0.4\ \mathrm{kW·h} = 1280\ \mathrm{次} $。
【答案】
2；1280
【知识点】
电功率计算；电能计算
【点评】
本题结合新型插座的显示信息，考查了电能、电功率的计算，关键是从图中获取有效信息，理解电能表参数的含义，贴近生活实际，注重知识的实际应用。
【难度系数】
0.6
