一、家庭电路
1.进户线:通常有两根,一根是,一根是。它们之间的电压是V。
2.地线:连接在住宅楼埋入大地的上。
3.带有金属外壳的家用电器,其金属外壳必须。
4.测电笔是辨别火线与零线的工具,在使用时,测电笔的笔尖金属体接触电线,手指要与测电笔的接触。若笔尖接触火线,则氖管,接触零线则氖管。
5.家庭电路各用电器要在火线与零线上;开关要与被控制的用电器;各支路开关之间为;干路开关与支路的用电器为。
[注意]三孔插座的接法:左零右火上接地。

1. 火线 零线 220
2. 接地导体
3. 接地
4. 笔尾金属体 发光 不发光
5. 并联 串联 并联 串联

【分析】本题考查家庭电路的基础知识点，需结合课本中家庭电路的组成、部件作用、连接规则及测电笔使用方法等基础知识，逐个对应题目空缺，回忆并填写正确内容。
【解析】1. 家庭进户线包含火线和零线，二者间电压为220V，这是家庭电路的标准电压；2. 地线连接在住宅楼埋入大地的接地导体上，用于安全防护；3. 带金属外壳的家用电器，金属外壳必须接地，避免漏电引发触电；4. 使用测电笔时，手指需接触笔尾金属体，接触火线时氖管发光，接触零线时氖管不发光；5. 家庭电路各用电器并联在火线与零线上，开关与被控制的用电器串联，各支路开关间为并联，干路开关与支路用电器为串联，保证用电器独立工作且控制正常。
【答案】1. 火线 零线 220；2. 接地导体；3. 接地；4. 笔尾金属体 发光 不发光；5. 并联 串联 并联 串联
【知识点】家庭电路组成、家庭电路连接、测电笔使用
【点评】本题为家庭电路的基础识记类题目，考查核心知识点的掌握，是电学部分的重点基础内容，需准确记忆相关规则。
【难度系数】0.9

二、注意用电安全
1. 触电:一定大小的通过人体所引起的伤害事故。家庭电路中的触电事故,都是人体直接或间接接触引起的。
2. 安全用电的“四不”原则:不接触带电体;不靠近带电体;不弄湿;不损坏。
3. 问题探究:在发生触电事故时,为什么不能用手去拉触电的同伴,而是要立即切断电源?
触电急救:发现有人触电,应当赶快切断,或者用、将电线挑开,使触电的人迅速脱离电源,然后进行施救。
4. 发生火灾时,要先切断,绝不能在未断电的情况下泼水救火。

1. 电流 火线
2. 低压 高压 用电器 绝缘层
3. 在发生触电事故时,如果直接用手去拉触电的人,因为电流会通过触电者的身体传递到救援者身上,救援者自己也可能成为电路的一部分,从而遭受电击,导致救援者也触电,为防止二次触电,应立即切断电源,再进行救援。 电源 干燥的木棍 竹竿
4. 电源

【分析】本题考查安全用电的基础知识，需结合触电的定义、家庭电路触电原因、安全用电“四不”原则、触电急救方法及火灾时的用电安全要求，回忆对应知识点后逐一填写答案即可。
【解析】1. 触电是一定大小的电流通过人体引起的伤害事故，家庭电路中触电是因为人体直接或间接接触火线，形成通路使电流通过人体；2. 安全用电“四不”原则为：不接触低压带电体，不靠近高压带电体，不弄湿用电器，不损坏绝缘层，避免触电；3. 发生触电时不能用手拉同伴，否则电流会通过触电者传到救援者身上，造成二次触电，因此需先切断电源；触电急救时，应赶快切断电源，或用干燥的木棍、竹竿等绝缘体挑开电线，使触电者脱离电源；4. 发生火灾时，为防止触电，需先切断电源，不能未断电泼水，因为水是导体易导电。
【答案】1. 电流 火线；2. 低压 高压 用电器 绝缘层；3. 在发生触电事故时，如果直接用手去拉触电的人，因为电流会通过触电者的身体传递到救援者身上，救援者自己也可能成为电路的一部分，从而遭受电击，导致救援者也触电，为防止二次触电，应立即切断电源，再进行救援。 电源 干燥的木棍 竹竿；4. 电源
【知识点】触电与安全用电原则、触电急救、家庭电路安全
【点评】本题为安全用电的基础识记题，考查生活必备的用电安全常识，难度较低，需准确记忆相关知识点。
【难度系数】0.8

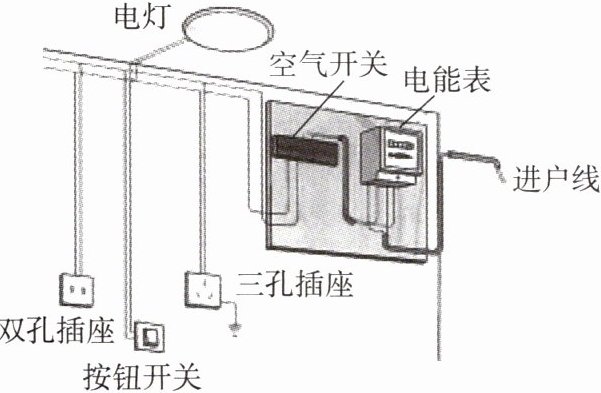

[典例1]如图所示是常见的家庭电路。从图中发现：电灯与插座（选填“串联”或“并联”），开关安装在（选填“火线”或“零线”）上，三孔插座的上方孔必须与（选填“火线”“零线”或“地线”）接通。

1. 并联
2. 火线
3. 地线

【分析】
要解决这道题，需掌握家庭电路的基本连接规则与安全用电常识：①家庭电路中，各用电器需独立工作、互不影响，因此连接方式为并联；②开关控制用电器时，为保证安全，需接在火线上，断开开关时用电器与火线断开；③三孔插座遵循“左零右火上接地”的规则，上方孔需接地线，防止用电器漏电时触电。
【解析】
1. 家庭电路中，电灯与插座需独立工作、互不影响，因此二者为并联连接；
2. 开关安装在火线上，断开开关后，电灯与火线断开，避免检修或更换灯泡时发生触电事故；
3. 三孔插座的上方孔必须与地线接通，当用电器金属外壳漏电时，电流可通过地线导入大地，防止触电。
【答案】并联；火线；地线
【知识点】家庭电路连接、开关接法、三孔插座接法
【点评】本题考查家庭电路的基础安全连接知识，属于核心识记类考点，是家庭电路部分的入门内容，需牢记相关规则。
【难度系数】0.7

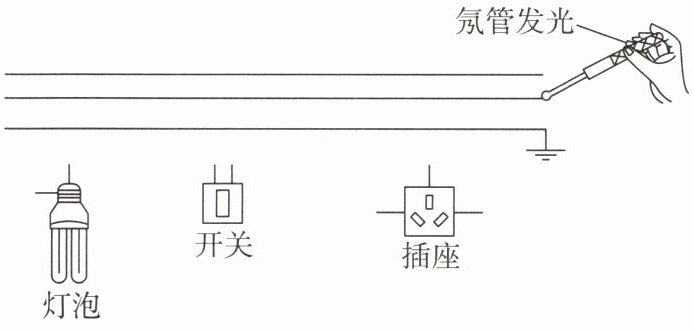

[变式1]（2026 兖州区期末）请将图中的元件连入家庭电路中，要求符合电路安装要求及
安全用电原则，开关控制灯泡。

【分析】
要完成家庭电路的连接，首先根据试电笔的使用规则判断火线：试电笔接触最上方的线时氖管发光，说明该线为火线，中间线为零线，最下方带接地符号的线为地线。连接时需遵循安全用电原则：开关应接在火线上，控制灯泡时，火线先过开关再连灯泡顶端，灯泡螺旋套接零线；三孔插座需按“左零右火上接地”连接，保证用电安全。
【解析】
1. 判断线路：试电笔氖管发光的最上方线是火线，中间为零线，最下方为地线。
2. 连接灯泡：火线接入开关，开关另一端连接灯泡顶端金属点，灯泡螺旋套接零线，确保开关断开时灯泡与火线断开，避免触电。
3. 连接三孔插座：插座左孔接零线，右孔接火线，上孔接地线，符合安全接线规则。
【答案】

【知识点】
家庭电路连接、安全用电原则
【点评】
本题考查家庭电路中灯泡与三孔插座的正确连接，是家庭电路部分的基础题型，需牢记安全接线的核心规则。
【难度系数】
0.6

[典例2]（2025山东）以下符合安全用电原则的是（）
A.插排破损后及时更换
B.不切断电源更换灯泡
C.电动车在楼道内充电
D.湿手拔下用电器插头

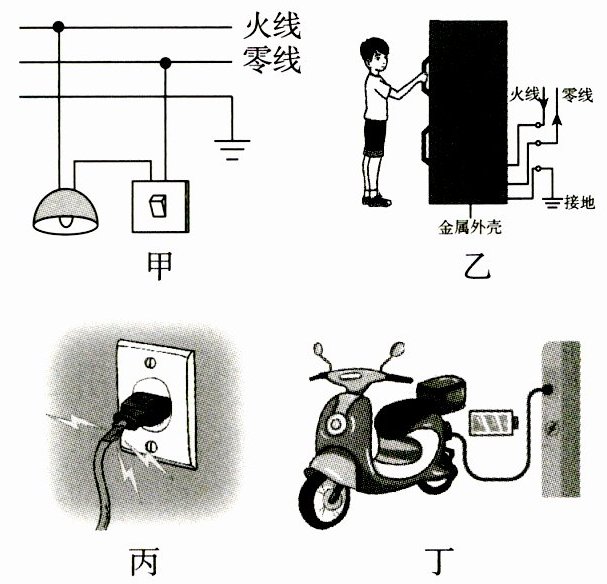

[变式2]关于生活用电，下列符合安全用电要求的是（）

A.图甲：控制用电器的开关接在零线和用电器之间
B.图乙：家用电冰箱外壳可以不接地线
C.图丙：可以使用导线绝缘皮破损的插头
D.图丁：电动自行车应在规定位置停放充电

1. A
2. D

【分析】要判断各选项是否符合安全用电要求，需结合家庭电路连接规则和安全用电常识：开关应接在火线上，金属外壳用电器需接地，绝缘皮破损的用电器不能使用，电动车应在规定位置充电。逐一分析选项：A选项开关接零线，不符合要求；B选项冰箱外壳不接地，不符合要求；C选项破损插头不能使用，不符合要求；D选项电动车在规定位置充电，符合要求。
【解析】A选项：控制用电器的开关应接在火线上，断开开关时用电器与火线断开，避免触电。图甲中开关接在零线和用电器之间，不符合安全用电要求；B选项：家用电冰箱的金属外壳必须接地，若外壳漏电，电流会通过地线导入大地，防止触电，图乙未接地，不符合；C选项：导线绝缘皮破损的插头易漏电，使用时易引发触电事故，图丙不符合安全要求；D选项：电动自行车在规定位置停放充电，符合安全用电原则，故该选项正确。
【答案】D
【知识点】安全用电原则、家庭电路连接
【点评】本题考查生活中的安全用电常识，属于基础题，需掌握家庭电路的连接和安全用电的基本要求，难度不大。
【难度系数】0.7
