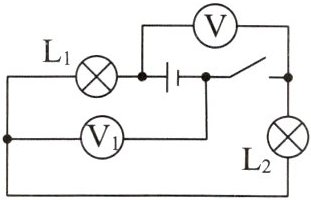

跟踪训练2 如图所示，开关闭合时，灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$联，电压表V测的是两端的电压，$\mathrm{V}_{1}$测的是两端的电压。（后两空选填“$\mathrm{L}_{1}$”“$\mathrm{L}_{2}$”或“电源”）

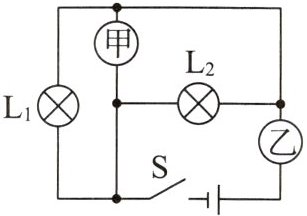

跟踪训练3 如图所示电路，甲、乙是电学仪表，闭合开关S后，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均正常发光，则（）


A.甲是电流表，乙是电压表
B.甲是电压表，乙是电流表
C.甲、乙都是电流表
D.甲、乙都是电压表

跟踪训练2 串 电源 L₂
解析 由题图可知，开关闭合时，电流是从电源正极出发，经过L₁、L₂和开关回到电源的负极，电流的路径只有一条，所以灯泡L₁和L₂串联；电压表V接在电源的两端，电压表V₁接在灯泡L₂的两端，所以电压表V测的是电源两端电压，V₁测的是L₂两端电压。
跟踪训练3 B
解析 若甲是电流表、乙是电压表，或甲、乙都是电压表，则电压表串联在电路中，电路中电流几乎为0，灯泡L₁、L₂均不发光，A、D不符合题意。若甲是电压表，乙是电流表，则电流分别经灯泡L₁和L₂回到负极，L₁、L₂并联，都能发光，B符合题意。若甲、乙都是电流表，则会造成电源短路，C不符合题意。

【分析】
首先处理跟踪训练2：判断串并联电路需看电流路径的条数，若电流只有一条路径则为串联；判断电压表测量对象的方法是看电压表并联在哪个元件（或电源）两端，并联在电源两端测电源电压，并联在用电器两端测该用电器电压。对于跟踪训练3，电流表相当于导线，需串联在电路中；电压表相当于开路，需并联在电路中，要使灯泡正常发光，电路不能断路也不能短路，因此需逐个分析选项中电表类型对应的电路状态，排除不符合的选项。
【解析】
跟踪训练2：开关闭合后，电流从电源正极出发，依次经过L₁、L₂、开关回到电源负极，电流路径仅有一条，故L₁和L₂串联；电压表V并联在电源两端，测量电源两端的电压；电压表V₁并联在L₂两端，测量L₂两端的电压。
跟踪训练3：对各选项逐一分析：
A选项：若甲是电流表、乙是电压表，乙电压表串联在电路中，电路相当于断路，灯泡无法发光，不符合要求；
B选项：若甲是电压表、乙是电流表，此时L₁与L₂并联，电流分别通过两灯形成回路，灯泡均正常发光，符合要求；
C选项：若甲、乙都是电流表，会造成电源短路，灯泡无法发光，不符合要求；
D选项：若甲、乙都是电压表，电路相当于断路，灯泡无法发光，不符合要求；因此选B。
【答案】
跟踪训练2：串；电源；L₂
跟踪训练3：B
【知识点】
串联电路的判断；电压表的使用；电流表的使用
【点评】
本题为电学基础核心题型，考查串并联电路的识别方法、电压表与电流表的使用规则，需明确电表的连接特点，以及短路、断路对电路的影响，是电学入门的必考点，难度适中。
【难度系数】
0.5

1. 下列关于电压值的说法错误的是()

A.一节干电池的电压是1.5 V
B.电子手表用氧化银电池的电压是1.5 V
C.我国家庭电路的电压是110 V
D.手机电池的电压是3.7 V

1. C

【分析】本题考查常见电压值的识记，解题时需逐一回忆各选项对应的电压常识，判断每个说法的正误，最终找出错误的选项。需牢记生活中常见电源及电路的电压值，如干电池、家庭电路、手机电池等的电压。
【解析】对各选项逐一分析：A选项，一节标准干电池的电压为1.5V，说法正确；B选项，电子手表所用氧化银电池的电压为1.5V，符合实际，说法正确；C选项，我国家庭电路的电压是220V，并非110V，该说法错误；D选项，手机电池的电压通常为3.7V，说法正确。因此错误的说法是C选项。
【答案】C
【知识点】常见电压值、家庭电路电压
【点评】本题为基础识记类题目，考查学生对生活中常见电压值的掌握，属于物理学科的基础知识点，难度较低，旨在强化学生对生活中物理常识的积累。
【难度系数】0.8
