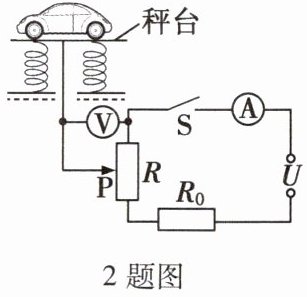

2. 右图是地磅工作原理示意图,秤台连在竖直弹簧上,电路与恒压电源连接。未称量时,滑动变阻器R的滑片P在最上端,称量时,滑片P向下滑动。闭合开关S,车辆总质量越大时(
A.电压表的示数越大
B.电压表的示数越小
C.电流表的示数越大
D.电流表的示数越小
2题图
A
)。A.电压表的示数越大
B.电压表的示数越小
C.电流表的示数越大
D.电流表的示数越小
2题图
答案
2. A
解析
【分析】首先明确电路结构：滑动变阻器R与定值电阻R₀串联，电流表测电路总电流，电压表测量滑动变阻器上端到滑片P之间的电阻两端的电压。当车辆总质量越大，秤台向下压缩弹簧，滑片P向下滑动。需先判断电路总电阻和电流的变化，再分析电压表示数的变化。
【解析】1. 电路总电阻：滑动变阻器R的全部电阻都接入电路，因此总电阻R总=R+R₀，电源电压U恒定，根据欧姆定律I=U/R总，电路电流I不变，故电流表的示数不变，排除选项C、D。2. 电压表示数：滑片P向下滑动时，滑动变阻器上端到滑片P的电阻长度变长，对应的电阻R上变大；由于电路电流I不变，根据U=IR，电压表示数Uv=IR上，因此Uv变大，即电压表的示数越大。
【答案】A
【知识点】串联电路特点、欧姆定律、滑动变阻器
【点评】本题结合地磅工作原理考查电路分析，核心是明确滑动变阻器接入电路的总电阻不变，电压表测量的是部分电阻的电压，需区分总电阻和部分电阻的变化，属于基础电路应用题型。
【难度系数】0.6
【解析】1. 电路总电阻：滑动变阻器R的全部电阻都接入电路，因此总电阻R总=R+R₀，电源电压U恒定，根据欧姆定律I=U/R总，电路电流I不变，故电流表的示数不变，排除选项C、D。2. 电压表示数：滑片P向下滑动时，滑动变阻器上端到滑片P的电阻长度变长，对应的电阻R上变大；由于电路电流I不变，根据U=IR，电压表示数Uv=IR上，因此Uv变大，即电压表的示数越大。
【答案】A
【知识点】串联电路特点、欧姆定律、滑动变阻器
【点评】本题结合地磅工作原理考查电路分析，核心是明确滑动变阻器接入电路的总电阻不变，电压表测量的是部分电阻的电压，需区分总电阻和部分电阻的变化，属于基础电路应用题型。
【难度系数】0.6
3.如图所示，电源电压为12 V保持不变，$R_1 = 10\ \Omega$。只闭合开关S时，电流表的示数为0.3 A，则$R_1$两端的电压$U_1 =$
3
V，$R_2 =$ 30
$\Omega$；当断开开关S，闭合$S_1$、$S_2$时，电流表的示数为1.6
A。答案
3. 3 30 1.6
解析
【分析】
首先根据开关的闭合/断开状态判断电路连接方式：只闭合S时，R₁与R₂串联，电流表测串联电路的电流；断开S、闭合S₁和S₂时，R₁与R₂并联，电流表测干路电流。再结合欧姆定律和串并联电路的电压、电流规律逐步计算：先利用串联电路电流特点和欧姆定律算R₁两端电压，再通过串联电压规律和欧姆定律算R₂阻值；最后利用并联电压规律和干路电流特点算干路电流。
【解析】
1. 只闭合开关S时，R₁与R₂串联，电路电流I=0.3A。
根据欧姆定律，R₁两端电压：$U_1 = IR_1 = 0.3\ \mathrm{A} × 10\ \Omega = 3\ \mathrm{V}$；
串联电路总电压等于各部分电压之和，因此R₂两端电压：$U_2 = U - U_1 = 12\ \mathrm{V} - 3\ \mathrm{V} = 9\ \mathrm{V}$；
R₂的阻值：$R_2 = \frac{U_2}{I} = \frac{9\ \mathrm{V}}{0.3\ \mathrm{A}} = 30\ \Omega$。
2. 断开开关S，闭合S₁、S₂时，R₁与R₂并联，电流表测干路电流。
并联电路各支路电压等于电源电压，通过R₁的电流：$I_1 = \frac{U}{R_1} = \frac{12\ \mathrm{V}}{10\ \Omega} = 1.2\ \mathrm{A}$；
通过R₂的电流：$I_2 = \frac{U}{R_2} = \frac{12\ \mathrm{V}}{30\ \Omega} = 0.4\ \mathrm{A}$；
干路电流：$I_{\mathrm{总}} = I_1 + I_2 = 1.2\ \mathrm{A} + 0.4\ \mathrm{A} = 1.6\ \mathrm{A}$。
【答案】
3 30 1.6
【知识点】
欧姆定律；串联电路规律；并联电路规律
【点评】
本题结合开关状态变化考查串并联电路特点与欧姆定律的应用，核心是正确判断不同开关下的电路连接方式，属于基础电学综合题，难度适中。
【难度系数】
0.6
首先根据开关的闭合/断开状态判断电路连接方式：只闭合S时，R₁与R₂串联，电流表测串联电路的电流；断开S、闭合S₁和S₂时，R₁与R₂并联，电流表测干路电流。再结合欧姆定律和串并联电路的电压、电流规律逐步计算：先利用串联电路电流特点和欧姆定律算R₁两端电压，再通过串联电压规律和欧姆定律算R₂阻值；最后利用并联电压规律和干路电流特点算干路电流。
【解析】
1. 只闭合开关S时，R₁与R₂串联，电路电流I=0.3A。
根据欧姆定律，R₁两端电压：$U_1 = IR_1 = 0.3\ \mathrm{A} × 10\ \Omega = 3\ \mathrm{V}$；
串联电路总电压等于各部分电压之和，因此R₂两端电压：$U_2 = U - U_1 = 12\ \mathrm{V} - 3\ \mathrm{V} = 9\ \mathrm{V}$；
R₂的阻值：$R_2 = \frac{U_2}{I} = \frac{9\ \mathrm{V}}{0.3\ \mathrm{A}} = 30\ \Omega$。
2. 断开开关S，闭合S₁、S₂时，R₁与R₂并联，电流表测干路电流。
并联电路各支路电压等于电源电压，通过R₁的电流：$I_1 = \frac{U}{R_1} = \frac{12\ \mathrm{V}}{10\ \Omega} = 1.2\ \mathrm{A}$；
通过R₂的电流：$I_2 = \frac{U}{R_2} = \frac{12\ \mathrm{V}}{30\ \Omega} = 0.4\ \mathrm{A}$；
干路电流：$I_{\mathrm{总}} = I_1 + I_2 = 1.2\ \mathrm{A} + 0.4\ \mathrm{A} = 1.6\ \mathrm{A}$。
【答案】
3 30 1.6
【知识点】
欧姆定律；串联电路规律；并联电路规律
【点评】
本题结合开关状态变化考查串并联电路特点与欧姆定律的应用，核心是正确判断不同开关下的电路连接方式，属于基础电学综合题，难度适中。
【难度系数】
0.6

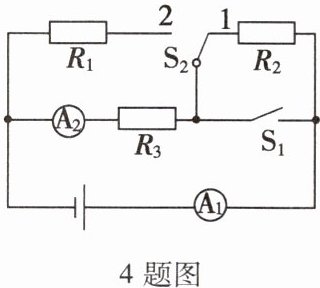

4.如图所示,三个电阻$R_1$、$R_2$、$R_3$的阻值均相同。开关$S_1$断开、开关$S_2$掷到1,电流表$A_1$与电流表$A_2$的示数之比为
1:1
;当开关$S_1$闭合、开关$S_2$掷到2时,电流表$A_1$与电流表$A_2$的示数之比为2:1
。答案
4. 1:1 2:1
解析
【分析】
本题需分两种开关状态分析电路结构，利用并联电路的电流规律和欧姆定律求解电流比。首先明确不同开关状态下电阻的连接方式，以及电流表测量的对象，再结合电阻相等的条件计算电流比值。
【解析】
设三个电阻的阻值均为$ R $，电源电压为$ U $。
1. 当开关$ S_1 $断开、$ S_2 $掷到1时：
$ R_1 $与$ R_2 $并联，电流表$ A_1 $测通过$ R_1 $的电流，电流表$ A_2 $测通过$ R_2 $的电流。
根据并联电路电压规律，$ U_1=U_2=U $，由欧姆定律$ I=\frac{U}{R} $得：
$ I_1=\frac{U}{R_1}=\frac{U}{R} $，$ I_2=\frac{U}{R_2}=\frac{U}{R} $，
故电流表$ A_1 $与$ A_2 $的示数之比为$ I_1:I_2=\frac{U}{R}:\frac{U}{R}=1:1 $。
2. 当开关$ S_1 $闭合、$ S_2 $掷到2时：
$ R_1 $与$ R_3 $并联，电流表$ A_1 $测通过$ R_1 $和$ R_3 $的总电流，电流表$ A_2 $测通过$ R_3 $的电流。
同理，$ U_1=U_3=U $，$ I_1=\frac{U}{R} $，$ I_3=\frac{U}{R} $，
总电流$ I_{总}=I_1+I_3=\frac{U}{R}+\frac{U}{R}=\frac{2U}{R} $，
故电流表$ A_1 $与$ A_2 $的示数之比为$ I_{总}:I_3=\frac{2U}{R}:\frac{U}{R}=2:1 $。
【答案】
1:1；2:1
【知识点】
并联电路电流规律、欧姆定律
【点评】
本题考查并联电路的电流特点和欧姆定律的应用，核心是分状态明确电路连接方式和电流表测量对象，难度适中，需注意电路结构的分析。
【难度系数】
0.5
本题需分两种开关状态分析电路结构，利用并联电路的电流规律和欧姆定律求解电流比。首先明确不同开关状态下电阻的连接方式，以及电流表测量的对象，再结合电阻相等的条件计算电流比值。
【解析】
设三个电阻的阻值均为$ R $，电源电压为$ U $。
1. 当开关$ S_1 $断开、$ S_2 $掷到1时：
$ R_1 $与$ R_2 $并联，电流表$ A_1 $测通过$ R_1 $的电流，电流表$ A_2 $测通过$ R_2 $的电流。
根据并联电路电压规律，$ U_1=U_2=U $，由欧姆定律$ I=\frac{U}{R} $得：
$ I_1=\frac{U}{R_1}=\frac{U}{R} $，$ I_2=\frac{U}{R_2}=\frac{U}{R} $，
故电流表$ A_1 $与$ A_2 $的示数之比为$ I_1:I_2=\frac{U}{R}:\frac{U}{R}=1:1 $。
2. 当开关$ S_1 $闭合、$ S_2 $掷到2时：
$ R_1 $与$ R_3 $并联，电流表$ A_1 $测通过$ R_1 $和$ R_3 $的总电流，电流表$ A_2 $测通过$ R_3 $的电流。
同理，$ U_1=U_3=U $，$ I_1=\frac{U}{R} $，$ I_3=\frac{U}{R} $，
总电流$ I_{总}=I_1+I_3=\frac{U}{R}+\frac{U}{R}=\frac{2U}{R} $，
故电流表$ A_1 $与$ A_2 $的示数之比为$ I_{总}:I_3=\frac{2U}{R}:\frac{U}{R}=2:1 $。
【答案】
1:1；2:1
【知识点】
并联电路电流规律、欧姆定律
【点评】
本题考查并联电路的电流特点和欧姆定律的应用，核心是分状态明确电路连接方式和电流表测量对象，难度适中，需注意电路结构的分析。
【难度系数】
0.5

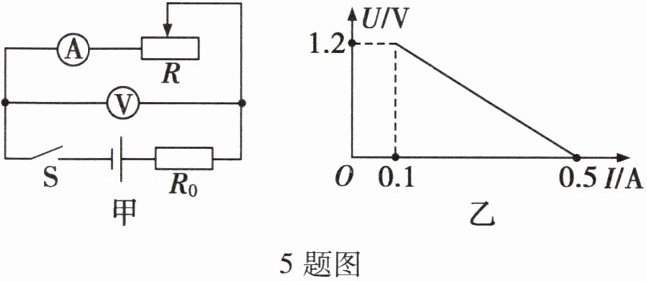

5.闭合如图甲所示电路的开关，将滑动变阻器的滑片由最右端移到最左端的过程中，电压表与电流表的示数变化图像如图乙所示，则定值电阻$ R_0 $的阻值为
5题图
3
Ω，电源电压为1.5
V。5题图
答案
5. 3 1.5
解析
【分析】首先明确电路结构：滑动变阻器R与定值电阻R₀串联，电压表测量R两端的电压，电流表测量电路中的电流。当滑动变阻器滑片移到最左端时，R接入电阻为0，电压表示数为0，此时电路电流最大；当电流为0.1A时，R两端电压为1.2V。根据串联电路电压规律，电源电压等于R两端电压与R₀两端电压之和，结合电源电压不变的特点，可列方程求解R₀和电源电压。
【解析】由图甲可知，R与R₀串联，电压表测R两端电压，电流表测电路电流。当滑动变阻器接入电阻为0时，电路电流最大，由图乙知最大电流I大=0.5A，此时电源电压U=I大R₀=0.5A×R₀；当电流I=0.1A时，电压表示数U_R=1.2V，根据串联电路电压规律，电源电压U=U_R + IR₀=1.2V +0.1A×R₀；因电源电压不变，故0.5A×R₀=1.2V +0.1A×R₀，解得R₀=3Ω；代入得电源电压U=0.5A×3Ω=1.5V。
【答案】3；1.5
【知识点】串联电路电压规律、欧姆定律应用
【点评】本题考查串联电路特点和欧姆定律的应用，关键是从图像中提取不同电流对应的电压值，利用电源电压不变建立方程求解，属于中等难度的电路计算题。
【难度系数】0.5
【解析】由图甲可知，R与R₀串联，电压表测R两端电压，电流表测电路电流。当滑动变阻器接入电阻为0时，电路电流最大，由图乙知最大电流I大=0.5A，此时电源电压U=I大R₀=0.5A×R₀；当电流I=0.1A时，电压表示数U_R=1.2V，根据串联电路电压规律，电源电压U=U_R + IR₀=1.2V +0.1A×R₀；因电源电压不变，故0.5A×R₀=1.2V +0.1A×R₀，解得R₀=3Ω；代入得电源电压U=0.5A×3Ω=1.5V。
【答案】3；1.5
【知识点】串联电路电压规律、欧姆定律应用
【点评】本题考查串联电路特点和欧姆定律的应用，关键是从图像中提取不同电流对应的电压值，利用电源电压不变建立方程求解，属于中等难度的电路计算题。
【难度系数】0.5

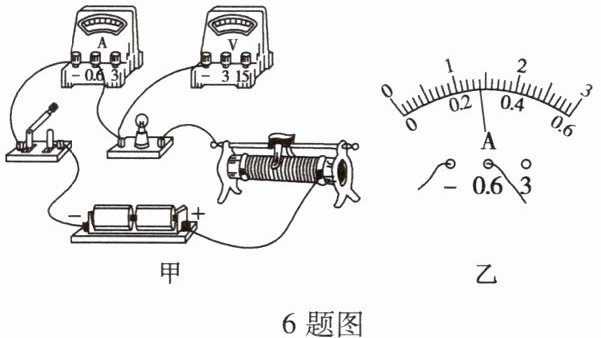

6. 小红用如图所示的电路测量小灯泡正常发光时的电阻。所选器材有干电池两节、电流表、电压表、正常发光时电压为2.5 V的小灯泡、开关、“50 Ω 1.5 A”的滑动变阻器各一个、导线若干。
6题图
(1)用笔画线代替导线将图甲中的电路连接完整。
(2)连接好电路,将滑动变阻器的滑片移至最
(3)小红想测量小灯泡灯丝在常温时的电阻大小,于是设计方案:移动滑动变阻器的滑片,直至灯丝不发光,读出电流表和电压表的示数,计算出电阻的大小,你认为小红的方案是否正确?
6题图
(1)用笔画线代替导线将图甲中的电路连接完整。
(2)连接好电路,将滑动变阻器的滑片移至最
左
端。闭合开关,移动滑动变阻器的滑片,直至电压表的示数是2.5
V时,读出电流表的示数如图乙所示,为0.28
A,小灯泡正常发光时的电阻约为8.9
Ω(保留一位小数)。(3)小红想测量小灯泡灯丝在常温时的电阻大小,于是设计方案:移动滑动变阻器的滑片,直至灯丝不发光,读出电流表和电压表的示数,计算出电阻的大小,你认为小红的方案是否正确?
不正确
。判断的依据是实验过程中,灯丝的温度会升高,测出的不是常温下灯丝的电阻
。答案
6.(1)
6.(2) 左 2.5 0.28 8.9
6.(3) 不正确 实验过程中,灯丝的温度会升高,测出的不是常温下灯丝的电阻
解析
【分析】
本题是测量小灯泡正常发光时电阻的电学实验题，解题思路如下：
1. 第(1)问：需将电压表并联在小灯泡两端，根据小灯泡额定电压2.5V选择0~3V量程，完成电路连接；
2. 第(2)问：闭合开关前滑动变阻器要调至最大阻值处，根据滑动变阻器接线判断滑片位置；小灯泡正常发光时电压为额定电压2.5V，读取电流表量程和分度值得到电流，再用欧姆定律计算电阻；
3. 第(3)问：明确灯丝电阻随温度变化的特性，分析实验方案是否能得到常温下的电阻。
【解析】
(1) 电压表应并联在小灯泡两端，小灯泡额定电压为2.5V，因此电压表选择0~3V量程，将电压表的“3”接线柱与小灯泡的右接线柱连接，电路连接完整（对应6题答图）。
(2) 闭合开关前，滑动变阻器滑片应移至最大阻值处，由图甲可知滑动变阻器接右下接线柱，故滑片移至最左端时接入电阻最大；小灯泡正常发光时电压为额定电压2.5V，因此需调节滑片使电压表示数为2.5V；电流表选用0~0.6A量程，分度值为0.02A，图乙中电流为0.28A；根据欧姆定律，小灯泡正常发光时电阻R=U/I=2.5V/0.28A≈8.9Ω。
(3) 小红的方案不正确。因为实验过程中，灯丝不发光时电路仍有电流通过，灯丝温度会高于常温，而灯丝电阻随温度升高而增大，因此测出的电阻不是常温下灯丝的电阻。
【答案】
6.(1)
6.(2) 左 2.5 0.28 8.9
6.(3) 不正确 实验过程中,灯丝的温度会升高,测出的不是常温下灯丝的电阻
【知识点】
伏安法测电阻、滑动变阻器的使用、影响电阻的因素
【点评】
本题考查电学实验的基础操作与原理，涵盖电路连接、实验数据处理、实验方案评估，是初中电学核心考点，需掌握实验基本步骤和物理规律。
【难度系数】
0.6
本题是测量小灯泡正常发光时电阻的电学实验题，解题思路如下：
1. 第(1)问：需将电压表并联在小灯泡两端，根据小灯泡额定电压2.5V选择0~3V量程，完成电路连接；
2. 第(2)问：闭合开关前滑动变阻器要调至最大阻值处，根据滑动变阻器接线判断滑片位置；小灯泡正常发光时电压为额定电压2.5V，读取电流表量程和分度值得到电流，再用欧姆定律计算电阻；
3. 第(3)问：明确灯丝电阻随温度变化的特性，分析实验方案是否能得到常温下的电阻。
【解析】
(1) 电压表应并联在小灯泡两端，小灯泡额定电压为2.5V，因此电压表选择0~3V量程，将电压表的“3”接线柱与小灯泡的右接线柱连接，电路连接完整（对应6题答图）。
(2) 闭合开关前，滑动变阻器滑片应移至最大阻值处，由图甲可知滑动变阻器接右下接线柱，故滑片移至最左端时接入电阻最大；小灯泡正常发光时电压为额定电压2.5V，因此需调节滑片使电压表示数为2.5V；电流表选用0~0.6A量程，分度值为0.02A，图乙中电流为0.28A；根据欧姆定律，小灯泡正常发光时电阻R=U/I=2.5V/0.28A≈8.9Ω。
(3) 小红的方案不正确。因为实验过程中，灯丝不发光时电路仍有电流通过，灯丝温度会高于常温，而灯丝电阻随温度升高而增大，因此测出的电阻不是常温下灯丝的电阻。
【答案】
6.(1)
6.(2) 左 2.5 0.28 8.9
6.(3) 不正确 实验过程中,灯丝的温度会升高,测出的不是常温下灯丝的电阻
【知识点】
伏安法测电阻、滑动变阻器的使用、影响电阻的因素
【点评】
本题考查电学实验的基础操作与原理，涵盖电路连接、实验数据处理、实验方案评估，是初中电学核心考点，需掌握实验基本步骤和物理规律。
【难度系数】
0.6
