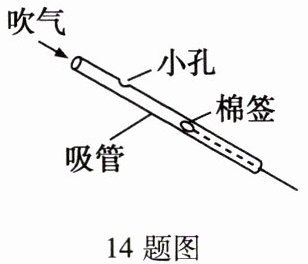

14. 下图是用吸管和棉签制作的鸟鸣器,从管口吹气,能发出类似鸟叫的声音,鸟鸣器发声是由空气产生的。拉动棉签可以改变声音的。

14. 振动 音调

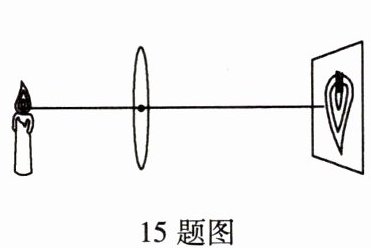

15.如图所示,烛焰经凸透镜在光屏上成清晰的像,此成像原理可用于制作。不改变蜡烛与光屏的位置,向(选填“左”或“右”)移动凸透镜到某一位置,能再次在光屏上成清晰的像。

15. 投影仪 右

四、应用题

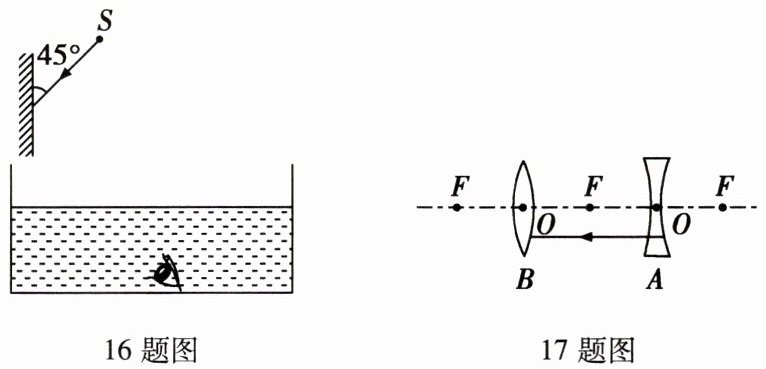

16. 如图所示，光源S发出的一束光经墙上的平面镜反射后，斜射入游泳池中，刚好被正在游泳的小明看到。请完成光路图。

16. 如答图所示

17. 如图所示,根据已知光线画出通过透镜A的入射光线和通过透镜B的折射光线(两透镜焦距相同,已在图中标出)。

17. 如答图所示

18.阅读短文,回答问题。
机器人的“眼睛”

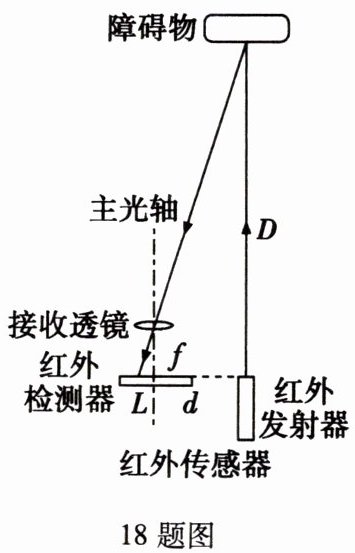

很多机器人为了“看见”周围的物体,需要有自己的“眼睛”,例如家庭中的扫地机器人,工作时就要能探知前方的家具、墙壁等障碍物。红外传感器就是一种机器人的“眼睛”,其工作原理如图所示。红外发射器向前方发射一束红外线,碰到障碍物后向各个方向反射,其中一束光通过接收透镜中心,照射到红外检测器上的某一位置。该位置偏离透镜主光轴的距离称为偏移值。如果检测器到透镜的距离为$f$,红外发射器中心线与接收透镜主光轴之间的距离为$d$,当偏移值为$L$时,根据三角形的相似关系,可计算出红外传感器到障碍物的距离$D=\frac{f(L + d)}{L}$。

18题图
(1)红外线属于(选填“可见”或“不可见”)光。
(2)红外线碰到障碍物时发生(选填“漫”或“镜面”)反射。
(3)一个红外传感器的检测器到透镜的距离为10 cm,红外发射器中心线与接收透镜主光轴之间的距离为20 cm。若一次测量时偏移值为2 cm,则红外传感器到障碍物的距离为cm。
(4)如果偏移值更大一些,说明红外传感器到障碍物的距离更。

18. (1)不可见 (2)漫 (3)110 (4)小
