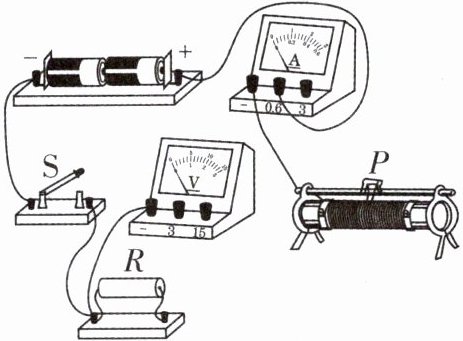

1[2025广东深圳期中]请将下图电路补充完整。要求:串联电路,滑动变阻器滑片P向右滑动时电流表示数增大,电压表测R两端电压。
答案
1. 如图所示

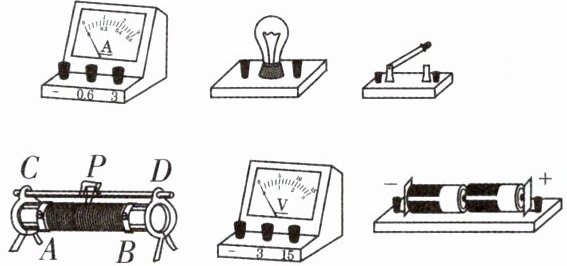

2[2025黑龙江哈尔滨期中,中]将如图所示的实验器材按要求连接。用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压(电路中电流约为0.5 A),能通过调节变阻器的滑片改变通过小灯泡的电流,要求滑片向左滑动时电流表示数变大。
答案
2. 如图所示(合理即可)
关键点拔
由题图可知,
电源电压为
3 V,所以电压
表所选测量范
围应为 0 ~
3 V,且与灯泡
并联;电路中
电 流 约 为
0.5 A,所以电
流表所选测量
范围应为 0~
0.6 A,且与灯
泡串联;因为
要能通过调节
变阻器的滑片
改变通过小灯
泡的电流,所
以变阻器应与
小灯泡串联,
要求滑片向左
滑动时电流
表示数变大,则
滑片左移时,
变阻器接入电
路的阻值应减
小,因此变阻
器的左下方接
线柱必须接到
电路中,然后
把上方的任意
接线柱连入电
路即可。

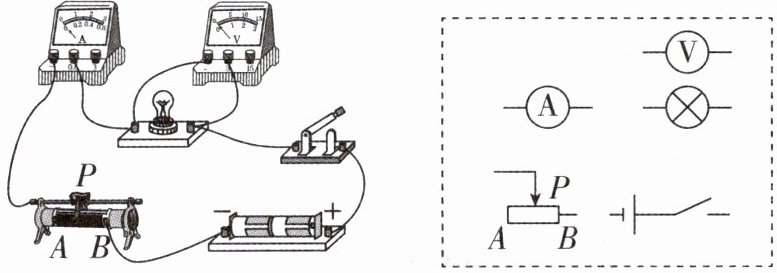

3[2025四川自贡中考改编]根据下方实物图，在虚线框内完善电路图。
答案
3. 如图所示

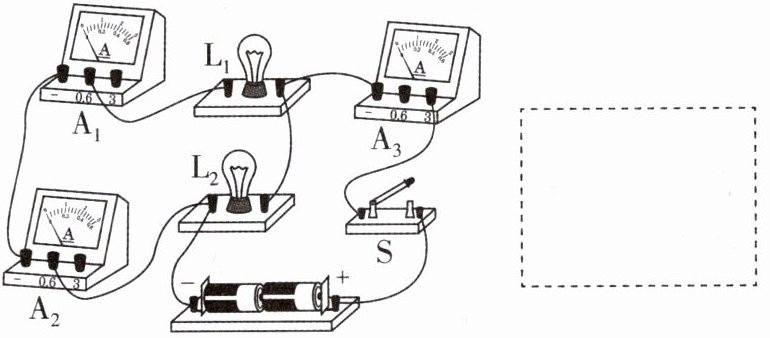

4[2025湖南湘潭期中，中]小明检验并联电路干路电流是否等于各支路电流之和，实验电路如图所示。电路中有一根导线连接错误，请在这根导线上打“×”，然后画出正确的连线，并在方框内画出改正后的电路图。
答案

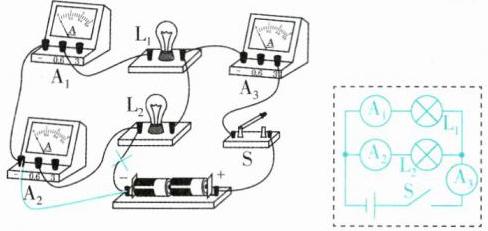

4. 如图所示
5[2026山东青岛期末,中]小明想设计一种显示停车位是否被占用的模拟提醒电路,用到的元件有一个灯泡、一个定值电阻、一个开关、一个电源和导线若干。设计要求:无论开关是否闭合,灯泡都能发光;当车位未被占用时,开关S断开;当车位被占用时,开关S闭合,此时灯泡变亮。请在方框中画出符合要求的电路。
答案
5. 如图所示

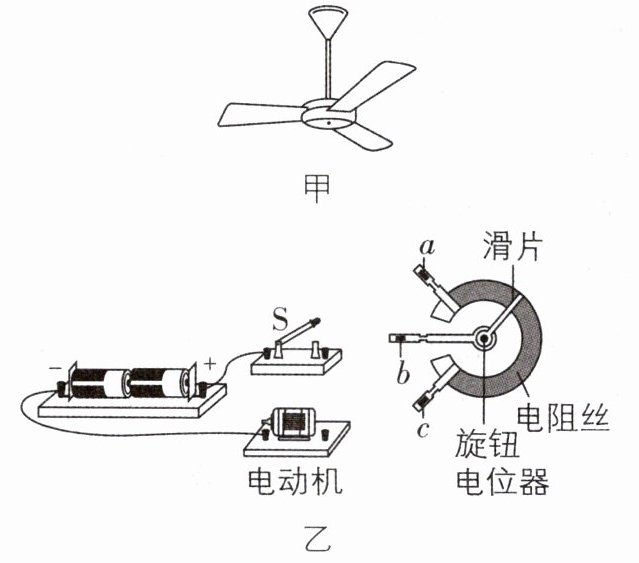

6[2025江西赣州调研,中]如图甲为家用可调速吊扇,图乙是调速吊扇的模拟电路。当逆时针旋转电位器的旋钮(滑片)时,电动机的转速变快,请把该电位器连入电路中。(通过电动机的电流越大,电动机转速越快)
答案
6. 如图所示
关键点拔
逆时针旋转滑
片时,电动机
的转速变快,
其原因是通过
电动机的电流
变大了,则说
明电位器连入
电路的电阻变
小了,即电位
器连入电路的
电阻丝变短
了,故应将a
和b两接线柱
连入电路。
