1[2025 山东济宁期末,中]如图所示,开关S可接A、B、C三处,BM、CN为两根相同的电阻丝,当滑片P向左移动时,要使灯泡L亮度不变,开关S ()

A.只能接A
B.只能接B
C.只能接C
D.接B、C都可以

1.D 【解析】若开关S和A接触,MPN间电阻丝接入电路,滑片P向左移动时,MPN间电阻丝的长度减小,则电路中的电阻变小,灯泡L变亮,不符合题意;若开关S和B接触,BPN间电阻丝接入电路,滑片P向左移动时,BPN间电阻丝的长度不变,即电路中的电阻大小不变,灯泡亮度不变,符合题意;若开关S和C接触,CN电阻丝接入电路,无论滑片P怎样移动,CN的长度均不变,即电路中的电阻大小不变,灯泡亮度不变,符合题意。所以,当滑片P向左移动时,要使灯L的亮度不变,开关S接B、C均可。故选D。

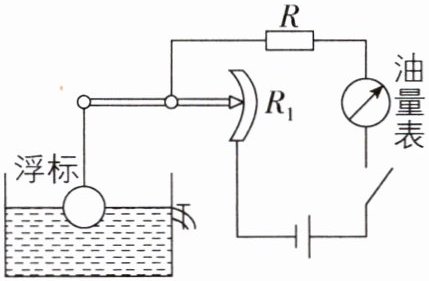

2[2025山东泰安调研,中]如图是自动测定油箱内油量的装置,当油位上升时,关于油量表和$R_1$接入电路中电阻的情况,下列说法正确的是 ()

A.油量表是由电流表改装而成的,$R_1$接入电路的电阻变大
B.油量表是由电流表改装而成的,$R_1$接入电路的电阻变小
C.油量表是由电压表改装而成的,$R_1$接入电路的电阻变大
D.油量表是由电压表改装而成的,$R_1$接入电路的电阻变小

2.B 【解析】由图可知,油量表串联在电路中,所以油量表是由电流表改装而成的;由图可知,油位上升时,浮标上移,滑片下移,$R_1$接入电路中的电阻变小,故B正确。

3[2026辽宁沈阳期中,中]一位同学设计了一个风力测定仪，如图所示，金属杆OC可绕O转动，金属杆C端连接着一块受风板。无风时OC是竖直的，风越强，OC偏转的角度越大。AB是一段圆弧形电阻，P点是金属杆与圆弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S即可。金属杆OC与圆弧形电阻AB组合在一起相当于一个（填电学元件名称），通过观察小灯泡的可以粗略地知道风力的大小，在物理学中这种研究方法叫法；电源电压一定时，风力越（填“大”或“小”），灯泡越暗。

3.滑动变阻器 亮度 转换 小 【解析】无风时OC是竖直的,连入电路的电阻是AB段,有风时,OC偏转一定的角度,连入电路的电阻变为BP段,连入电路的电阻随风的大小而改变,所以,金属杆OC与圆弧形电阻AB组合在一起相当于一个滑动变阻器。风越强,OC偏转的角度越大,BP段越短,电阻越小,电源电压不变,电路中的电流越大,灯泡越亮,所以通过灯泡的亮度判断风力的大小,这就是常用的转换法。在电源电压一定时,风力越小,BP段越长,AB连入电路的电阻越大,所以电路的电流越小,灯泡越暗。

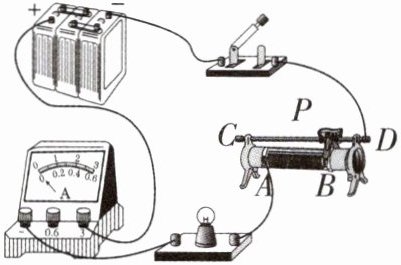

4[中]在用滑动变阻器改变灯泡亮度的实验中，第一组同学连接的电路如图所示。

(1)第一组同学连接电路后闭合开关，发现灯泡不亮，电流表的指针偏转幅度较大，原因是。
(2)排除故障后，要使灯泡的亮度由暗变亮，应将滑动变阻器的滑片向（填“A”或“B”）端移动，此过程中电流表的示数将（填“变大”“变小”或“不变”）。
(3)第二组同学按照电路图连接实验电路，当接完最后一根导线时灯泡立即发出耀眼的光并很快熄灭。找出实验操作中的两个不当之处：
①；
②。
@刷素养 走向重高

4.(1)灯泡短路 (2)A 变大 (3)①连接电路时,开关未断开 ②连接电路时,滑动变阻器的滑片未放在阻值最大处
【解析】(1)由题图可知,灯泡和滑动变阻器串联,电流表测量电路中的电流,连接好电路后,闭合开关,电流表有示数,这表明电路是通路,此时灯泡不亮,其原因可能是灯泡短路,也可能是通过灯泡的电流太小。该电路图中,电流表的测量范围为0~3 A,结合“电流表的指针偏转幅度较大”可判断,此时电路中电流较大,所以“闭合开关,发现灯泡不亮,电流表的指针偏转幅度较大”的原因是灯泡短路。(2)要使灯泡由暗变亮,电路中的电流应变大,此时滑动变阻器接入电路的阻值应变小。图中滑动变阻器的A和D接线柱接入电路,要使滑动变阻器接入电路中的电阻变小,滑片应向A端移动,此过程中电流表的示数将变大。(3)根据“接完最后一根导线时灯泡立即发出耀眼的光并很快熄灭”可知,第二组同学在连接电路时开关未断开,且滑动变阻器的滑片未放在阻值最大处。

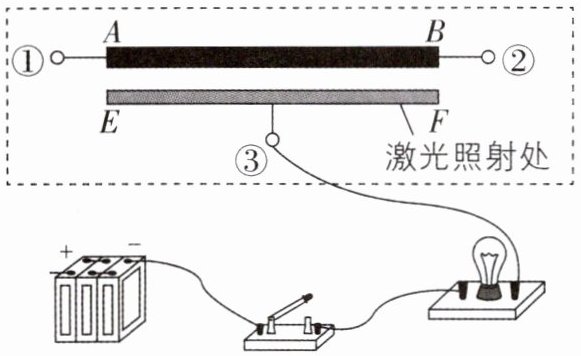

5 核心素养 科学思维 [中]如图虚线框内是光敏变阻器的结构图，AB为阻值均匀的薄膜电阻，EF为一条导电电极（相当于导线），在AB、EF之间是光导电层（无激光照射时为绝缘体；有激光照射时被照射处的光导电层导电，在该点处将薄膜电阻和导电电极接通），①②③为接线柱。请将光敏变阻器正确串联到下面电路中，要求开关闭合后，当激光束水平左移时灯泡变暗。

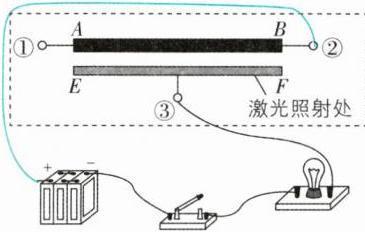

5.如图所示
【解析】题目要求光敏变阻器串联入电路中，光敏变阻器类似于滑动变阻器,现要求开关闭合后,当激光束水平左移时灯泡变暗,说明电路中电阻增大,电流减小,所以激光束水平左移时薄膜电阻接入电路的长度增大,电源正极应与②接线柱相连。
