1[2026安徽芜湖调研,中]为了提醒驾驶员系好安全带,汽车一般都有安全带语音提示器,其工作原理如图所示。当驾驶员坐在驾驶座上未系好安全带时,语音提示器会发出语音提示,驾驶员系好安全带后,语音提示器才不工作。下列说法中正确的是 ()


A.驾驶员坐在驾驶座上时,开关$S_2$闭合,未系安全带时,开关$S_1$断开
B.驾驶员坐在驾驶座上时,开关$S_1$闭合,未系安全带时,开关$S_2$断开
C.驾驶员坐在驾驶座上时,开关$S_2$闭合,系好安全带时,开关$S_1$闭合
D.驾驶员坐在驾驶座上时,开关$S_1$闭合,系好安全带时,开关$S_2$断开

B 【解析】由题意可知，当驾驶员坐在驾驶座上时，开关 S₁ 闭合，若未系安全带，则开关 S₂ 断开，语音提示器会发出语音提示，系上安全带后，开关 S₂ 闭合，语音提示器被短路，故 B 正确，A、C、D 错误。

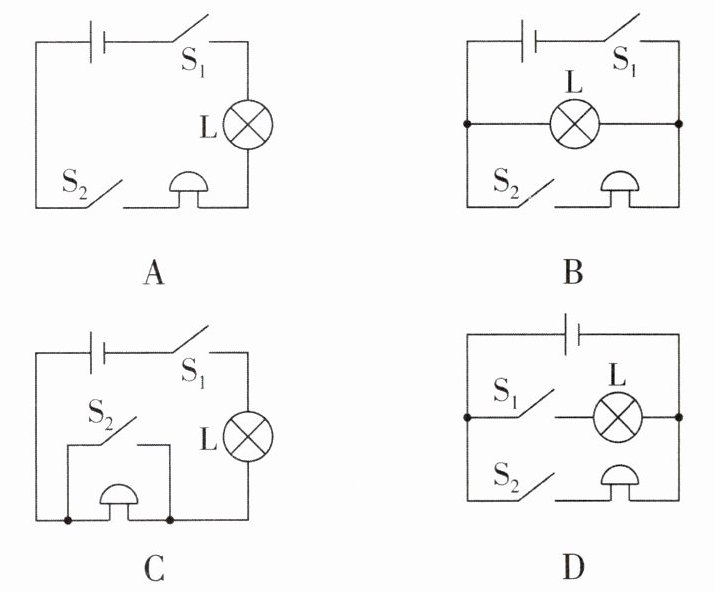

2[2025四川遂宁中考,中]某科创小组想设计一个简易电路来模拟火车站安检门的功能。该电路能实现:只要开关S₁断开,整个电路不工作;开关S₁闭合,电路工作,指示灯L亮起,检测到金属时S₂才闭合,电铃响起。符合要求的电路图是 ()

B 【解析】图 A 中，开关 S₁ 闭合、S₂ 断开时，电路不工作，故 A 错误；图 B 中，开关 S₁ 在干路上，控制整个电路，开关 S₁ 闭合，电路工作，指示灯 L 亮起，开关 S₂ 在电铃所在的支路上，S₂ 闭合时，电铃响起，故 B 正确；图 C 中，开关 S₁ 闭合、S₂ 断开时，L 与电铃串联，都工作，故 C 错误；图 D 中，开关 S₁ 在指示灯 L 所在的支路上，不能控制整个电路，S₁ 断开、S₂ 闭合时电铃会响，故 D 错误。故选 B。

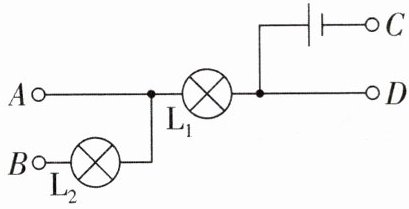

3[2026安徽合肥期中,中]如图所示,A、B、C、D是四个接线柱,要使灯$\mathrm{L}_1$、$\mathrm{L}_2$都发光,连接方式为并联或者串联,应用导线怎样连接 ()


A.串联:只将A和C接在一起
B.串联:只将B和D接在一起
C.并联:将A和C接在一起,B和C接在一起
D.并联:将A和C接在一起,B和D接在一起

D 【解析】如果只将 A 和 C 接在一起，则灯 L₁ 发光，L₂ 不发光；如果只将 B 和 D 接在一起，则两灯都不发光；如果将 A 和 C 接在一起，B 和 C 接在一起，则灯 L₁ 发光，L₂ 不发光；如果将 A 和 C 接在一起，B 和 D 接在一起，此时两灯并联，均发光。故 D 正确，ABC 错误。

4[2025福建福州期中，中]如图所示的电路，只闭合开关S₁，电路（填“通路”“开路”或“短路”）；要使灯泡L₁和L₂串联，应只闭合开关。

开路 S 和 S₂ 【解析】当只闭合开关 S₁ 时，电路处于开路状态；要使 L₁ 和 L₂ 串联，应断开开关 S₁ 和 S₃，闭合开关 S 和 S₂。

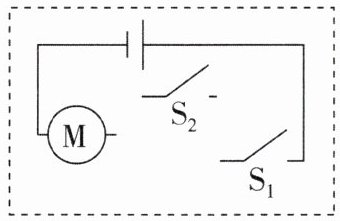

5[2025广东中考节选,中]小明家的智能门锁,可通过指纹识别开关$S_1$或密码识别开关$S_2$控制电动机开锁。请在图中完成其简化电路设计。

刷素养 走向重高

如图所示
【解析】根据题意可知，指纹识别或密码识别，只要其中一种方式识别成功，相应开关闭合，即可控制电动机开锁，所以两个开关并联后再与电动机串联。

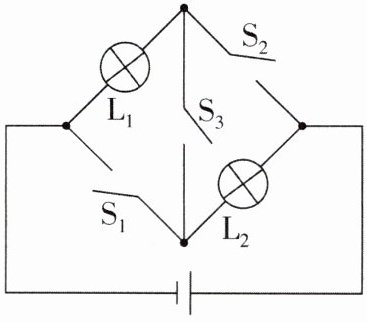

6 核心素养科学思维 [2026河南开封期中,中]根据如图所示电路,回答下列问题。

(1)若只使灯$\mathrm{L}_1$亮,应只闭合开关。
(2)若只使灯$\mathrm{L}_2$亮,应只闭合开关。
(3)若使灯$\mathrm{L}_1$、$\mathrm{L}_2$串联,应只闭合开关。
(4)若使灯$\mathrm{L}_1$、$\mathrm{L}_2$并联,应只闭合开关。
(5)此电路不能同时闭合开关。

(1)S₂ (2)S₁ (3)S₃ (4)S₁、S₂ (5)S₁、S₂、S₃
【解析】(1)若只使灯 L₁ 亮，应闭合开关 S₂，断开开关 S₁ 和 S₃，此时只有灯 L₁ 连入电路。(2)若只使灯 L₂ 亮，应闭合开关 S₁，断开开关 S₂ 和 S₃，此时只有灯 L₂ 连入电路。(3)若使灯 L₁、L₂ 串联，应闭合开关 S₃，断开开关 S₁、S₂，此时 L₂、S₃、L₁ 依次连入电路，电流只有一条路径。(4)若使灯 L₁、L₂ 并联，应闭合开关 S₁、S₂，断开开关 S₃，此时电流有两条路径，一条经过 S₂、L₁，另一条经过 L₂、S₁，此时 L₁、L₂ 并联。(5)此电路不能同时闭合开关 S₁、S₂、S₃，若将它们同时闭合，相当于用导线直接连接电源两端，会造成电源短路。
