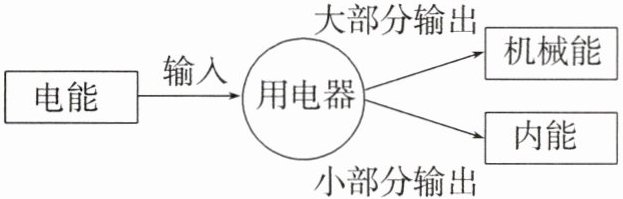

1.某用电器工作时的能量流向如图所示,该用电器可能是
()


A.电灯
B.电饭煲
C.电风扇
D.电热水器

C [解析]电灯是把电能转化为内能和光能,A不符合题意;电饭煲、电热水器都是把电能转化为内能,B、D不符合题意;电风扇将电能转化为机械能和内能,C符合题意。

2.关于电功,下列说法正确的是 ()

A.用电器通电的时间越长,电流做的功一定越多
B.通过用电器的电流越大,电流做的功一定越多
C.用电器两端的电压越大,电流做的功一定越多
D.用电器消耗的电能越多,电流做的功一定越多

D [解析]根据$W=UIt$可知,电流做功的多少与用电器两端的电压$U$、通过用电器的电流$I$、通电时间$t$三个因素有关,不能单凭一个因素的大小,来判断电功的大小,A、B、C错误。电流做功的过程就是消耗电能的过程,所以说用电器消耗的电能越多时,电流做功一定多,D正确。

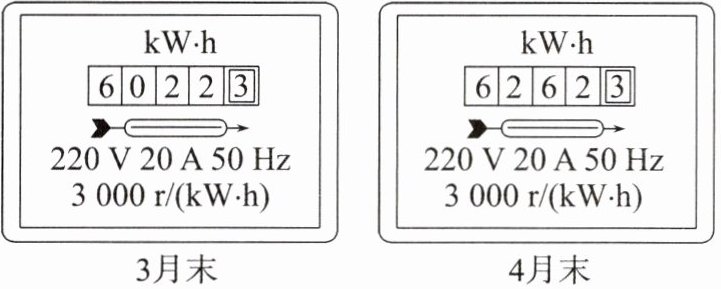

3.小明家3月末和4月末电能表表盘示数如图所示，则小明家4月份用电kW•h，合J。若以当地电价0.5元/度计算，小明家4月份应缴纳电费元。

240 $8.64×10^8$ 120 [解析]4月末的电能表示数为6 262.3 kW·h,3月末的电能表示数为6022.3kW·h,小明家4月份用电$W=6262.3\ \mathrm{kW·h}-6022.3\ \mathrm{kW·h}=240\ \mathrm{kW·h}=240×3.6×10^6\ \mathrm{J}=8.64×10^8\ \mathrm{J}$。小明家4月份应缴纳电费120元。

4.练思维·求异思维 如图所示的电路中，电源电压不变，只闭合开关$\mathrm{S}_1$，电流表的示数为$0.3\ \mathrm{A}$，再闭合开关$\mathrm{S}_2$，电流表示数变化了$0.4\ \mathrm{A}$。同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$后，相同时间内$R_1$、$R_2$消耗的电能之比是（）


A.$3:4$
B.$4:3$
C.$7:3$
D.$4:7$

A [解析]由题图知,只闭合$\mathrm{S}_1$时,$R_1$单独接入电路,电流表测通过$R_1$的电流,则$I_1=0.3\ \mathrm{A}$;再闭合$\mathrm{S}_2$时,$R_1$、$R_2$并联,$U_1=U_2$,电流表测干路中的电流,通过$R_1$的电流仍然为$I_1=0.3\ \mathrm{A}$,电流表示数变化了0.4 A,则说明通过$R_2$的电流为$I_2=0.4\ \mathrm{A}$;在相同时间内$R_1$、$R_2$消耗的电能之比为$\dfrac{W_1}{W_2}=\dfrac{U_1I_1t}{U_2I_2t}=\dfrac{I_1}{I_2}=\dfrac{0.3\ \mathrm{A}}{0.4\ \mathrm{A}}=3:4$,A正确。
【点拨】消耗电能的多少,就是电流做功的多少;两电阻并联,则两电阻两端的电压$U$相同,根据公式$W=UIt$可知,通电时间$t$相同时,电流做功之比就是通过两电阻的电流之比。

5.(辽宁抚顺新抚四模)某款手机具有反向充电的功能。如图所示,左边手机正在向外输出电能,为右边手机充电,此时左边手机相当于(选填“电源”或“用电器”)。若右边手机的电池电压为3.7 V,容量为4 000 mA·h,则它的电量从10%到20%的过程中,充入了J的电能。

电源 5 328 [解析]左边手机正在向外输出电能,为右边手机提供电能,所以左边手机相当于电源。右边手机电池充满电储存的电能为$W=UIt=3.7\ \mathrm{V}×4\ 000×10^{-3}\ \mathrm{A}×3\ 600\ \mathrm{s}=53\ 280\ \mathrm{J}$,它的电量从10%到20%的过程中,充入的电能$W'=53\ 280\ \mathrm{J}×(20\%-10\%)=5\ 328\ \mathrm{J}$。

6.(兰州)如图所示的电路中,电源电压恒为3 V,电阻$R_1$的阻值为10 Ω。闭合开关S时,电流表的示数为0.2 A。求:

(1)电压表的示数$U_2$;
(2)电阻$R_2$的阻值;
(3)电流在100 s内通过电阻$R_2$所做的功$W_2$。
答案 P27

解:由题图可知,$R_1$、$R_2$串联,电压表测量$R_2$两端的电压。
(1)$R_1$两端的电压为$U_1=IR_1=0.2\ \mathrm{A}×10\ \Omega=2\ \mathrm{V}$
所以电压表的示数,即$R_2$两端的电压为$U_2=U-U_1=3\ \mathrm{V}-2\ \mathrm{V}=1\ \mathrm{V}$
(2)电阻$R_2$的阻值$R_2=\dfrac{U_2}{I}=\dfrac{1\ \mathrm{V}}{0.2\ \mathrm{A}}=5\ \Omega$
(3)电流在100 s内通过电阻$R_2$所做的功为$W_2=U_2It=1\ \mathrm{V}×0.2\ \mathrm{A}×100\ \mathrm{s}=20\ \mathrm{J}$
答:(1)电压表的示数$U_2$为1 V。
(2)电阻$R_2$的阻值为$5\ \Omega$。
(3)电流在100 s内通过电阻$R_2$所做的功$W_2$为20 J。
