4.（易错题）关于用电器的连接方式，下列说法正确的是 （
A.若连接在一个电路中的两盏灯两端电压相等，则两灯一定是并联
B.若开关断开发现两灯都熄灭，则两灯一定是串联
C.若连接在一个电路中的两盏灯电流相等，则两灯一定是串联
D.若连接在一个电路中的两盏灯两端电压不相等，则两灯一定是串联
D
）A.若连接在一个电路中的两盏灯两端电压相等，则两灯一定是并联
B.若开关断开发现两灯都熄灭，则两灯一定是串联
C.若连接在一个电路中的两盏灯电流相等，则两灯一定是串联
D.若连接在一个电路中的两盏灯两端电压不相等，则两灯一定是串联
答案
4.D
解析
【分析】要判断用电器的连接方式，需结合串联、并联电路的电流、电压特点，逐一分析每个选项，注意特殊情况（如相同规格的用电器串并联时的电压、电流表现），排除错误选项，确定正确答案。
【解析】根据串联、并联电路的特点分析各选项：
1. 选项A：串联电路中，若两灯规格相同，由U=IR可知，两灯两端电压相等；并联电路中各支路电压也相等。因此两灯电压相等时，可能是串联（相同规格），也可能是并联，故A错误；
2. 选项B：若开关接在并联电路的干路上，断开开关时，整个并联电路断路，两灯都会熄灭。因此开关断开两灯都熄灭时，两灯不一定是串联，故B错误；
3. 选项C：并联电路中，若两灯规格相同，由I=U/R可知，通过两灯的电流相等；串联电路中电流处处相等。因此两灯电流相等时，可能是串联，也可能是并联（相同规格），故C错误；
4. 选项D：并联电路各支路两端电压一定相等，若两灯两端电压不相等，说明它们不可能并联，一定是串联，故D正确。
【答案】D
【知识点】串联和并联电路的特点
【点评】本题为易错题，需准确掌握串并联电路的电流、电压规律，注意相同规格用电器的特殊情况，避免因忽略特殊条件而误判选项。
【难度系数】0.5
【解析】根据串联、并联电路的特点分析各选项：
1. 选项A：串联电路中，若两灯规格相同，由U=IR可知，两灯两端电压相等；并联电路中各支路电压也相等。因此两灯电压相等时，可能是串联（相同规格），也可能是并联，故A错误；
2. 选项B：若开关接在并联电路的干路上，断开开关时，整个并联电路断路，两灯都会熄灭。因此开关断开两灯都熄灭时，两灯不一定是串联，故B错误；
3. 选项C：并联电路中，若两灯规格相同，由I=U/R可知，通过两灯的电流相等；串联电路中电流处处相等。因此两灯电流相等时，可能是串联，也可能是并联（相同规格），故C错误；
4. 选项D：并联电路各支路两端电压一定相等，若两灯两端电压不相等，说明它们不可能并联，一定是串联，故D正确。
【答案】D
【知识点】串联和并联电路的特点
【点评】本题为易错题，需准确掌握串并联电路的电流、电压规律，注意相同规格用电器的特殊情况，避免因忽略特殊条件而误判选项。
【难度系数】0.5
5.[2026·日照期中]如图甲所示，电源电压不变，电压表示数为3 V；闭合开关，电压表示数如图乙所示，则此时（
A.灯泡$\mathrm{L}_1$两端电压为1.3 V
B.灯泡$\mathrm{L}_2$两端电压为8.5 V
C.灯泡$\mathrm{L}_1$两端电压为1.7 V
D.灯泡$\mathrm{L}_2$两端电压为1.3 V
A
）A.灯泡$\mathrm{L}_1$两端电压为1.3 V
B.灯泡$\mathrm{L}_2$两端电压为8.5 V
C.灯泡$\mathrm{L}_1$两端电压为1.7 V
D.灯泡$\mathrm{L}_2$两端电压为1.3 V
答案
5.A 【点拨】由图甲可知，当开关断开时，电压表串联在电路中，测电源电压，即电源电压为3 V。闭合开关，$\mathrm{L}_1$和$\mathrm{L}_2$串联，电压表测灯泡$\mathrm{L}_2$两端的电压，此时电压表的测量范围为0~3 V，分度值为0.1 V，示数为1.7 V，说明灯泡$\mathrm{L}_2$两端电压为1.7 V，则灯泡$\mathrm{L}_1$两端电压$U_1=U-U_2=3\ \mathrm{V}-1.7\ \mathrm{V}=1.3\ \mathrm{V}$。
解析
【分析】首先分析图甲的电路：开关断开时，电压表串联在电路中，此时电压表测量电源电压，题目给出该电压为3V，因此电源电压$U=3\ \mathrm{V}$。闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，测量$\mathrm{L}_2$两端的电压。接下来需确定电压表的量程，结合电源电压为3V，可知电压表选用0~3V量程，根据分度值读取电压表示数，再利用串联电路电压规律计算$\mathrm{L}_1$两端的电压，进而判断选项。
【解析】1. 确定电源电压：开关断开时，电压表串联在电路中，测电源电压，因此电源电压$U=3\ \mathrm{V}$。
2. 确定电压表测量对象：闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$的电压。
3. 读取电压表示数：电源电压为3V，故电压表选用0~3V量程，该量程分度值为0.1V，由图乙可知示数$U_2=1.7\ \mathrm{V}$，即$\mathrm{L}_2$两端电压为1.7V。
4. 计算$\mathrm{L}_1$两端电压：根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_1$两端电压$U_1=U-U_2=3\ \mathrm{V}-1.7\ \mathrm{V}=1.3\ \mathrm{V}$。
综上，选项A正确。
【答案】A
【知识点】串联电路电压规律、电压表的使用
【点评】本题结合串联电路考查电压表的读数与电压规律的应用，关键是明确开关断开和闭合时电压表的测量对象，正确判断量程并读数，属于基础应用题型。
【难度系数】0.6
【解析】1. 确定电源电压：开关断开时，电压表串联在电路中，测电源电压，因此电源电压$U=3\ \mathrm{V}$。
2. 确定电压表测量对象：闭合开关后，$\mathrm{L}_1$与$\mathrm{L}_2$串联，电压表并联在$\mathrm{L}_2$两端，测$\mathrm{L}_2$的电压。
3. 读取电压表示数：电源电压为3V，故电压表选用0~3V量程，该量程分度值为0.1V，由图乙可知示数$U_2=1.7\ \mathrm{V}$，即$\mathrm{L}_2$两端电压为1.7V。
4. 计算$\mathrm{L}_1$两端电压：根据串联电路电压规律$U=U_1+U_2$，可得$\mathrm{L}_1$两端电压$U_1=U-U_2=3\ \mathrm{V}-1.7\ \mathrm{V}=1.3\ \mathrm{V}$。
综上，选项A正确。
【答案】A
【知识点】串联电路电压规律、电压表的使用
【点评】本题结合串联电路考查电压表的读数与电压规律的应用，关键是明确开关断开和闭合时电压表的测量对象，正确判断量程并读数，属于基础应用题型。
【难度系数】0.6

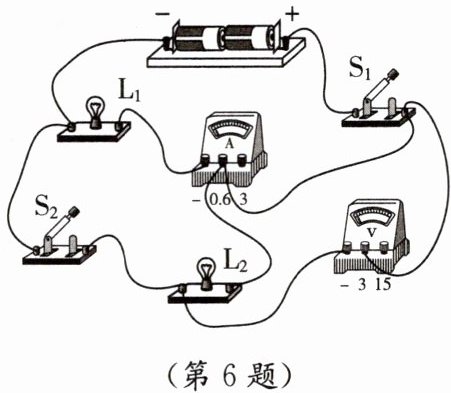

6. 在如图所示的电路中,闭合开关 $ S_1 $、$ S_2 $,小灯泡 $ L_1 $、$ L_2 $ 均发光,且较亮,电流表和电压表均有示数,下列关于该电路的说法正确的是 (
A.电流表测通过小灯泡 $ L_2 $ 的电流
B.小灯泡 $ L_2 $ 两端的电压比 $ L_1 $ 两端的电压大
C.若只断开 $ S_2 $,小灯泡 $ L_1 $ 将变亮
D.若只断开 $ S_2 $,电流表示数不变,电压表示数减小
(第6题) (第7题)
D
)A.电流表测通过小灯泡 $ L_2 $ 的电流
B.小灯泡 $ L_2 $ 两端的电压比 $ L_1 $ 两端的电压大
C.若只断开 $ S_2 $,小灯泡 $ L_1 $ 将变亮
D.若只断开 $ S_2 $,电流表示数不变,电压表示数减小
(第6题) (第7题)
答案
6.D 【点拨】由图可知，闭合开关$ S_1 $、$ S_2 $时，两灯泡并联，电压表测量电源电压，电流表A测量通过小灯泡$ L_1 $的电流，开关$ S_1 $控制整个电路。开关$ S_2 $控制小灯泡$ L_2 $和电压表各自所在支路，由于并联电路各支路两端的电压相等，所以小灯泡$ L_1 $两端的电压与$ L_2 $两端的电压一样大，故AB错误；由于并联电路各支路互不影响，因此，若只断开$ S_2 $，$ L_1 $仍发光，通过小灯泡$ L_1 $的电流不变，电流表的示数不变，电源电压不变，电压表和$ L_2 $不与电源接通，所以电压表无示数，则电压表示数减小，故C错误，D正确。
解析
【分析】首先分析电路连接：闭合$S_1$、$S_2$时，电流从电源正极经$S_1$后分为两条支路，一条经$L_1$、电流表回到电源负极，另一条经$S_2$、$L_2$回到电源负极，因此$L_1$与$L_2$并联。电流表与$L_1$串联，测$L_1$支路电流；电压表并联在电源两端，测电源电压；$S_1$控制干路，$S_2$控制$L_2$支路。结合并联电路“各支路电压相等、互不影响”的特点，逐一分析选项。
【解析】
1. 选项A：电流表与$L_1$串联，测量的是$L_1$的电流，不是$L_2$的电流，A错误。
2. 选项B：并联电路各支路两端电压相等，因此$L_1$和$L_2$两端电压相同，B错误。
3. 选项C：并联电路各支路互不影响，只断开$S_2$时，$L_1$所在支路正常，其电压、电流不变，亮度不变，C错误。
4. 选项D：只断开$S_2$，$L_1$支路不受影响，电流表示数不变；原来电压表测电源电压，断开$S_2$后电压表与电源断开，电压表示数减小，D正确。
【答案】D
【知识点】并联电路特点、电流表使用、电压表使用
【点评】本题考查并联电路的识别与规律应用，需先明确电路连接方式和电表测量对象，再结合并联电路特点分析选项，属于基础电路分析题。
【难度系数】0.6
【解析】
1. 选项A：电流表与$L_1$串联，测量的是$L_1$的电流，不是$L_2$的电流，A错误。
2. 选项B：并联电路各支路两端电压相等，因此$L_1$和$L_2$两端电压相同，B错误。
3. 选项C：并联电路各支路互不影响，只断开$S_2$时，$L_1$所在支路正常，其电压、电流不变，亮度不变，C错误。
4. 选项D：只断开$S_2$，$L_1$支路不受影响，电流表示数不变；原来电压表测电源电压，断开$S_2$后电压表与电源断开，电压表示数减小，D正确。
【答案】D
【知识点】并联电路特点、电流表使用、电压表使用
【点评】本题考查并联电路的识别与规律应用，需先明确电路连接方式和电表测量对象，再结合并联电路特点分析选项，属于基础电路分析题。
【难度系数】0.6

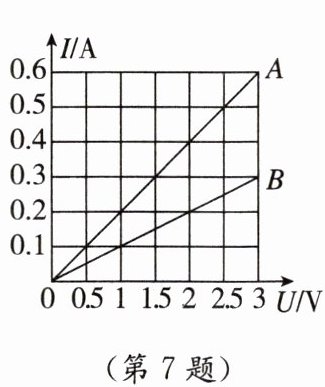

7.如图所示的是电路元件A、B的I-U图像。将元件A、B串联后接入电路，则闭合开关后，它们两端的电压之比$U_1:U_2=$
1:2
。若将A、B并联接在电源两端，闭合开关后，测得干路电流为0.6 A，则电源电压是2
V。答案
7. 1：2；2 【点拨】串联电路中电流处处相等，当通过的电流$ I=0.2\ \mathrm{A} $时，由图像可知，它们两端的电压$ U_A=1\ \mathrm{V} $，$ U_B=2\ \mathrm{V} $，则$ U_A:U_B=1\ \mathrm{V}:2\ \mathrm{V}=1:2 $；若将A、B并联接在电源两端，闭合开关后，测得干路电流为0.6 A，根据并联电路的特点，由图像可知，此时电源电压为2 V，通过A、B的电流分别为0.4 A和0.2 A。
解析
【分析】
要解决这道题，需结合串并联电路的电流、电压特点，从I-U图像中提取对应数据：①串联时电流处处相等，找到相同电流下A、B对应的电压，即可求电压比；②并联时各支路电压相等，干路电流等于支路电流之和，找到电压相同且两支路电流和为0.6A时的电压，就是电源电压。
【解析】
1. 求串联时的电压比：
串联电路中电流处处相等，因此取相同的电流值。观察图像，当电流$ I=0.2\ \mathrm{A} $时，元件A对应的电压$ U_1=1\ \mathrm{V} $，元件B对应的电压$ U_2=2\ \mathrm{V} $，所以电压之比$ U_1:U_2=1\ \mathrm{V}:2\ \mathrm{V}=1:2 $。
2. 求并联时的电源电压：
并联电路中各支路电压相等，干路电流等于各支路电流之和（$ I_{\mathrm{总}}=I_A+I_B $）。观察图像，当电源电压$ U=2\ \mathrm{V} $时，通过A的电流$ I_A=0.4\ \mathrm{A} $，通过B的电流$ I_B=0.2\ \mathrm{A} $，此时干路电流$ I_{\mathrm{总}}=0.4\ \mathrm{A}+0.2\ \mathrm{A}=0.6\ \mathrm{A} $，符合题目条件，因此电源电压为2V。
【答案】
1:2；2
【知识点】
I-U图像、串联电路特点、并联电路特点
【点评】
本题结合I-U图像考查串并联电路的规律应用，关键是能从图像中准确读取对应电流和电压值，属于基础应用题型，难度适中。
【难度系数】
0.6
要解决这道题，需结合串并联电路的电流、电压特点，从I-U图像中提取对应数据：①串联时电流处处相等，找到相同电流下A、B对应的电压，即可求电压比；②并联时各支路电压相等，干路电流等于支路电流之和，找到电压相同且两支路电流和为0.6A时的电压，就是电源电压。
【解析】
1. 求串联时的电压比：
串联电路中电流处处相等，因此取相同的电流值。观察图像，当电流$ I=0.2\ \mathrm{A} $时，元件A对应的电压$ U_1=1\ \mathrm{V} $，元件B对应的电压$ U_2=2\ \mathrm{V} $，所以电压之比$ U_1:U_2=1\ \mathrm{V}:2\ \mathrm{V}=1:2 $。
2. 求并联时的电源电压：
并联电路中各支路电压相等，干路电流等于各支路电流之和（$ I_{\mathrm{总}}=I_A+I_B $）。观察图像，当电源电压$ U=2\ \mathrm{V} $时，通过A的电流$ I_A=0.4\ \mathrm{A} $，通过B的电流$ I_B=0.2\ \mathrm{A} $，此时干路电流$ I_{\mathrm{总}}=0.4\ \mathrm{A}+0.2\ \mathrm{A}=0.6\ \mathrm{A} $，符合题目条件，因此电源电压为2V。
【答案】
1:2；2
【知识点】
I-U图像、串联电路特点、并联电路特点
【点评】
本题结合I-U图像考查串并联电路的规律应用，关键是能从图像中准确读取对应电流和电压值，属于基础应用题型，难度适中。
【难度系数】
0.6
8. （新考法方案设计）某LED灯发光的颜色与两端的电压之间的关系如表所示。将小灯泡L与LED灯串联，如图所示。闭合开关S，此时LED灯发出绿光，若电源电压为6 V，则小灯泡L两端的电压为
3.6
V。请你设计一种能使LED灯发蓝光的方案：将LED灯单独接在电源电压为3 V的电路中（合理即可）
。答案
8. 3.6；将LED灯单独接在电源电压为3 V的电路中（合理即可）
解析
【分析】要解决本题，首先需明确LED灯发光颜色与两端电压的对应关系；接着利用串联电路电压规律，计算小灯泡两端的电压；最后根据LED发蓝光所需的电压，设计满足条件的电路方案。
【解析】由LED灯发光颜色与电压的对应关系可知，LED发绿光时两端电压为2.4V。小灯泡L与LED灯串联，根据串联电路电压规律：总电压等于各部分电压之和，即$U_{总}=U_L + U_{LED}$。已知电源电压$U_{总}=6V$，因此小灯泡L两端电压$U_L = U_{总} - U_{LED}=6V -2.4V=3.6V$。要使LED发蓝光，需让LED两端电压达到其发蓝光对应的电压（3V），故方案为：将LED灯单独接在电源电压为3V的电路中（或串联合适电阻后接电源，使LED两端电压为3V，合理即可）。
【答案】3.6；将LED灯单独接在电源电压为3 V的电路中（合理即可）
【知识点】串联电路电压规律；电压的应用
【点评】本题结合LED灯的实际特性，考查串联电路电压规律的应用，要求学生能根据发光颜色确定对应电压，设计方案时需满足LED的电压条件，是联系实际的电路应用题，难度适中。
【难度系数】0.5
【解析】由LED灯发光颜色与电压的对应关系可知，LED发绿光时两端电压为2.4V。小灯泡L与LED灯串联，根据串联电路电压规律：总电压等于各部分电压之和，即$U_{总}=U_L + U_{LED}$。已知电源电压$U_{总}=6V$，因此小灯泡L两端电压$U_L = U_{总} - U_{LED}=6V -2.4V=3.6V$。要使LED发蓝光，需让LED两端电压达到其发蓝光对应的电压（3V），故方案为：将LED灯单独接在电源电压为3V的电路中（或串联合适电阻后接电源，使LED两端电压为3V，合理即可）。
【答案】3.6；将LED灯单独接在电源电压为3 V的电路中（合理即可）
【知识点】串联电路电压规律；电压的应用
【点评】本题结合LED灯的实际特性，考查串联电路电压规律的应用，要求学生能根据发光颜色确定对应电压，设计方案时需满足LED的电压条件，是联系实际的电路应用题，难度适中。
【难度系数】0.5
9. ★★★ (科学思维 科学推理) 学习了电学后，爱思考的小德同学设计了一个如图所示的电路，所用电源由3节新的干电池串联而成。闭合开关后，小德同学读出了电压表$\mathrm{V}_2$的示数为1.8 V，求：
(1)电源电压。
(2)闭合开关后电压表$\mathrm{V}_1$的示数为多少？
(3)小德同学继续探索，他将另一个小灯泡$\mathrm{L}_3$接入图中的A位置。闭合开关后发现三个小灯泡均发光，且电压表$\mathrm{V}_1$的示数比原来减小了0.2 V，电压表$\mathrm{V}_2$的示数比原来减小了0.5 V，则此时电压表$\mathrm{V}$的示数和小灯泡$\mathrm{L}_3$两端电压分别为多少？
(1)电源电压。
(2)闭合开关后电压表$\mathrm{V}_1$的示数为多少？
(3)小德同学继续探索，他将另一个小灯泡$\mathrm{L}_3$接入图中的A位置。闭合开关后发现三个小灯泡均发光，且电压表$\mathrm{V}_1$的示数比原来减小了0.2 V，电压表$\mathrm{V}_2$的示数比原来减小了0.5 V，则此时电压表$\mathrm{V}$的示数和小灯泡$\mathrm{L}_3$两端电压分别为多少？
答案
9.【解】(1)电源由3节新的干电池串联而成，故电源电压$U=3×1.5\ \mathrm{V}=4.5\ \mathrm{V}$。
(2)由图可知，闭合开关后，两个小灯泡串联接入电路，电压表$\mathrm{V}_1$测$\mathrm{L}_1$两端的电压，电压表$\mathrm{V}_2$测$\mathrm{L}_2$两端的电压，电压表$\mathrm{V}$测电源电压，则电压表$\mathrm{V}_1$的示数$U_1=U-U_2=4.5\ \mathrm{V}-1.8\ \mathrm{V}=2.7\ \mathrm{V}$。
(3)另一个小灯泡$\mathrm{L}_3$接入图中的A位置，三个小灯泡串联，闭合开关小灯泡均发光，电压表$\mathrm{V}_1$测$\mathrm{L}_1$两端的电压，电压表$\mathrm{V}_2$测$\mathrm{L}_2$两端的电压，电压表$\mathrm{V}$测$\mathrm{L}_1$、$\mathrm{L}_2$两端的总电压，电压表$\mathrm{V}_1$的示数比原来减小了0.2 V，即为2.5 V，电压表$\mathrm{V}_2$的示数比原来减小了0.5 V，即为1.3 V，此时电压表$\mathrm{V}$的示数$U_\mathrm{V}=U_1'+U_2'=2.5\ \mathrm{V}+1.3\ \mathrm{V}=3.8\ \mathrm{V}$，小灯泡$\mathrm{L}_3$两端电压$U_3=U-U_\mathrm{V}=4.5\ \mathrm{V}-3.8\ \mathrm{V}=0.7\ \mathrm{V}$。
(2)由图可知，闭合开关后，两个小灯泡串联接入电路，电压表$\mathrm{V}_1$测$\mathrm{L}_1$两端的电压，电压表$\mathrm{V}_2$测$\mathrm{L}_2$两端的电压，电压表$\mathrm{V}$测电源电压，则电压表$\mathrm{V}_1$的示数$U_1=U-U_2=4.5\ \mathrm{V}-1.8\ \mathrm{V}=2.7\ \mathrm{V}$。
(3)另一个小灯泡$\mathrm{L}_3$接入图中的A位置，三个小灯泡串联，闭合开关小灯泡均发光，电压表$\mathrm{V}_1$测$\mathrm{L}_1$两端的电压，电压表$\mathrm{V}_2$测$\mathrm{L}_2$两端的电压，电压表$\mathrm{V}$测$\mathrm{L}_1$、$\mathrm{L}_2$两端的总电压，电压表$\mathrm{V}_1$的示数比原来减小了0.2 V，即为2.5 V，电压表$\mathrm{V}_2$的示数比原来减小了0.5 V，即为1.3 V，此时电压表$\mathrm{V}$的示数$U_\mathrm{V}=U_1'+U_2'=2.5\ \mathrm{V}+1.3\ \mathrm{V}=3.8\ \mathrm{V}$，小灯泡$\mathrm{L}_3$两端电压$U_3=U-U_\mathrm{V}=4.5\ \mathrm{V}-3.8\ \mathrm{V}=0.7\ \mathrm{V}$。
解析
【分析】
首先明确电路结构：闭合开关后，L₁与L₂串联，电压表V测电源电压，V₁测L₁两端电压，V₂测L₂两端电压；接入L₃后，三个小灯泡串联，V仍测L₁和L₂的总电压，V₁测L₁电压，V₂测L₂电压。解题时先利用干电池电压计算电源总电压，再根据串联电路“总电压等于各部分电压之和”的规律，结合电压表的示数变化逐步计算各问结果。
【解析】
(1) 一节新干电池的电压为1.5V，电源由3节新干电池串联而成，因此电源电压：
$U = 3×1.5\ \mathrm{V} = 4.5\ \mathrm{V}$。
(2) 闭合开关后，L₁与L₂串联，电压表V₁测L₁两端电压，V₂测L₂两端电压，根据串联电路电压规律$U = U_1 + U_2$，可得电压表V₁的示数：
$U_1 = U - U_2 = 4.5\ \mathrm{V} - 1.8\ \mathrm{V} = 2.7\ \mathrm{V}$。
(3) 接入L₃后，三个小灯泡串联，电压表V₁的示数变为：$U_1' = 2.7\ \mathrm{V} - 0.2\ \mathrm{V} = 2.5\ \mathrm{V}$；
电压表V₂的示数变为：$U_2' = 1.8\ \mathrm{V} - 0.5\ \mathrm{V} = 1.3\ \mathrm{V}$；
电压表V测L₁和L₂两端的总电压，因此其示数：
$U_V = U_1' + U_2' = 2.5\ \mathrm{V} + 1.3\ \mathrm{V} = 3.8\ \mathrm{V}$；
根据串联电路电压规律，小灯泡L₃两端的电压：
$U_3 = U - U_V = 4.5\ \mathrm{V} - 3.8\ \mathrm{V} = 0.7\ \mathrm{V}$。
【答案】
(1) 电源电压为4.5V；(2) 电压表V₁的示数为2.7V；(3) 电压表V的示数为3.8V，小灯泡L₃两端电压为0.7V。
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路的电压规律，关键是正确判断各电压表测量的对象，结合电压变化量逐步计算，属于基础电学应用题，需掌握串联电路电压的基本规律。
【难度系数】
0.6
首先明确电路结构：闭合开关后，L₁与L₂串联，电压表V测电源电压，V₁测L₁两端电压，V₂测L₂两端电压；接入L₃后，三个小灯泡串联，V仍测L₁和L₂的总电压，V₁测L₁电压，V₂测L₂电压。解题时先利用干电池电压计算电源总电压，再根据串联电路“总电压等于各部分电压之和”的规律，结合电压表的示数变化逐步计算各问结果。
【解析】
(1) 一节新干电池的电压为1.5V，电源由3节新干电池串联而成，因此电源电压：
$U = 3×1.5\ \mathrm{V} = 4.5\ \mathrm{V}$。
(2) 闭合开关后，L₁与L₂串联，电压表V₁测L₁两端电压，V₂测L₂两端电压，根据串联电路电压规律$U = U_1 + U_2$，可得电压表V₁的示数：
$U_1 = U - U_2 = 4.5\ \mathrm{V} - 1.8\ \mathrm{V} = 2.7\ \mathrm{V}$。
(3) 接入L₃后，三个小灯泡串联，电压表V₁的示数变为：$U_1' = 2.7\ \mathrm{V} - 0.2\ \mathrm{V} = 2.5\ \mathrm{V}$；
电压表V₂的示数变为：$U_2' = 1.8\ \mathrm{V} - 0.5\ \mathrm{V} = 1.3\ \mathrm{V}$；
电压表V测L₁和L₂两端的总电压，因此其示数：
$U_V = U_1' + U_2' = 2.5\ \mathrm{V} + 1.3\ \mathrm{V} = 3.8\ \mathrm{V}$；
根据串联电路电压规律，小灯泡L₃两端的电压：
$U_3 = U - U_V = 4.5\ \mathrm{V} - 3.8\ \mathrm{V} = 0.7\ \mathrm{V}$。
【答案】
(1) 电源电压为4.5V；(2) 电压表V₁的示数为2.7V；(3) 电压表V的示数为3.8V，小灯泡L₃两端电压为0.7V。
【知识点】
串联电路电压规律；电压表的使用
【点评】
本题考查串联电路的电压规律，关键是正确判断各电压表测量的对象，结合电压变化量逐步计算，属于基础电学应用题，需掌握串联电路电压的基本规律。
【难度系数】
0.6
