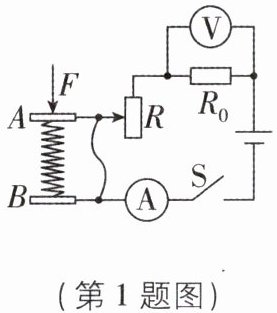

1[2026 海南东方模拟,中]如图所示的电路中,弹簧上端和滑动变阻器的滑片固定在一起,AB间有可伸缩的导线。闭合开关S,当压力F增大时,下列说法正确的是 ()

A.电压表的示数增大,电流表的示数增大
B.电压表的示数增大,电流表的示数减小
C.电压表的示数减小,电流表的示数减小
D.电压表的示数减小,电流表的示数增大

(第1题图)
(第2题图)

1.C 【解析】由电路图可知，电阻$R_0$与滑动变阻器$R$串联，电压表测$R_0$两端的电压，电流表测电路中的电流;当压力$F$增大时，滑动变阻器接入电路的电阻变大，电路的总电阻变大，电源电压不变，由欧姆定律可知电路中的电流减小，即电流表示数减小，根据$U=IR$可知$R_0$两端的电压变小，即电压表示数变小，故C正确，ABD错误。故选C。

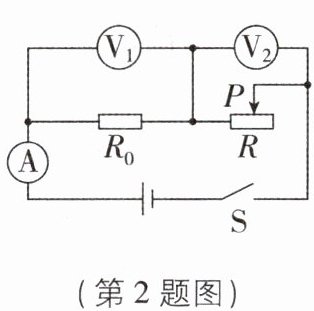

2[2025河南洛阳质检,中]如图所示的电路中,电源电压恒定,$R_0$为定值电阻,移动滑动变阻器$R$的滑片$P$,下列说法正确的是 ()

A.向右移动滑片$P$,电流表示数变小,电压表$\mathrm{V}_2$的示数变小
B.向右移动滑片$P$,电流表示数变大,电压表$\mathrm{V}_1$的示数变大
C.向左移动滑片$P$,电压表$\mathrm{V}_2$示数的变化量与电流表示数变化量的比值变小
D.向左移动滑片$P$,电压表$\mathrm{V}_2$示数的变化量与电流表示数变化量的比值不变

2.D 【解析】由电路图可知,$R_0$与$R$串联，电压表$\mathrm{V}_1$测$R_0$两端电压，电压表$\mathrm{V}_2$测$R$两端的电压，电流表测电路中的电流;当滑动变阻器的滑片$P$向右移动时，滑动变阻器接入电路的电阻变大，电路中的总电阻变大，由$I=\frac{U}{R}$可知，电路中的电流变小，即电流表A示数变小;由$U=IR$可知,$R_0$两端的电压变小，电压表$\mathrm{V}_1$示数变小;电源电压不变,$R_0$两端电压变小，由串联电路电压规律知,$R$两端的电压变大，即电压表$\mathrm{V}_2$示数变大，故A、B错误。设滑片向左移动前后电路中的电流分别为$I_1$、$I_2$,则电压表$\mathrm{V}_2$示数的变化量: $\Delta U_2 = \Delta U_1 = I_2 R_0 - I_1 R_0 = (I_2-I_1) R_0 = \Delta I R_0$,$\frac{\Delta U_2}{\Delta I} = \frac{\Delta I R_0}{\Delta I} = R_0$,$R_0$阻值不变，所以电压表$\mathrm{V}_2$示数变化量与电流表示数变化量的比值不变，故D正确,C错误。

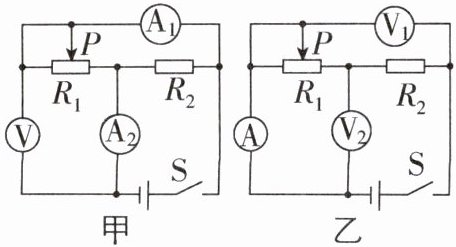

3[偏难]如图所示，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P从中点向左移动，下列说法正确的是（）

A.在甲图中，电压表V示数不变，电流表$\mathrm{A}_1$、$\mathrm{A}_2$示数均变大
B.在甲图中，电流表$\mathrm{A}_1$示数变小，电压表V、电流表$\mathrm{A}_2$示数均不变
C.在乙图中，电压表$\mathrm{V}_1$示数不变，电流表A、电压表$\mathrm{V}_2$示数均变小
D.在乙图中，电压表$\mathrm{V}_2$示数变大，电流表A示数变小，电压表$\mathrm{V}_1$示数不变

3.D 【解析】甲图中，变阻器$R_1$与定值电阻$R_2$并联，电压表测电源电压，$\mathrm{A}_1$测通过变阻器$R_1$的电流，$\mathrm{A}_2$测干路电流;因电源电压不变，故滑片移动时电压表V示数不变;将滑动变阻器的滑片$P$从中点向左移动，变阻器连入电路的电阻变大，由欧姆定律可知通过变阻器的电流变小，即$\mathrm{A}_1$示数变小;因并联电路各支路互不影响，故通过定值电阻$R_2$的电流不变，根据并联电路电流的规律可知干路电流变小，即$\mathrm{A}_2$示数变小，故A、B错误。乙图中，变阻器$R_1$与定值电阻$R_2$串联,$\mathrm{V}_1$测电源电压,$\mathrm{V}_2$测变阻器$R_1$两端的电压，A测电路中的电流;因电源电压不变，故滑片移动时电压表$\mathrm{V}_1$示数不变;将滑动变阻器的滑片$P$从中点向左移动，变阻器连入电路的电阻变大，由电阻的串联规律可知电路的总电阻变大，由欧姆定律可知，电路中的电流变小，即电流表A示数变小;根据$U=IR$可知，定值电阻$R_2$两端的电压变小，由串联电路电压的规律可知，变阻器$R_1$两端的电压变大，即$\mathrm{V}_2$示数变大，故C错误,D正确。

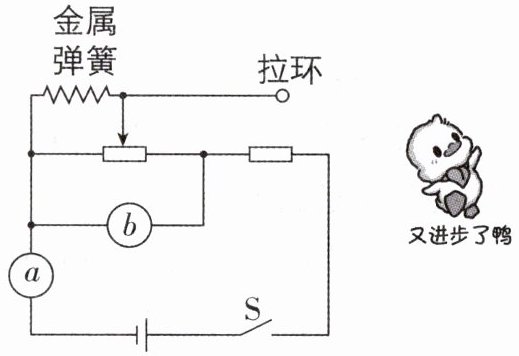

4[2026吉林白山期中]如图所示是小亮设计的电子拉力计的简化电路，将拉环向右拉动的过程中，电表a和b中有一块表的示数随拉力的增大而增大。电路中所有元件均正常工作，金属弹簧的电阻忽略不计，下列说法正确的是（）


A.图中a表和b表都应为电流表
B.定值电阻两端的电压变小
C.a表应是电流表，其示数变小
D.b表和a表示数的比值变小

4.D 【解析】由电路图可知，定值电阻与滑动变阻器串联,$a$串联接入电路中，为电流表,$b$与滑动变阻器并联，为电压表;在向右拉动拉环的过程中，滑动变阻器接入电路的电阻变小，总电阻变小，根据欧姆定律可知，电路中的电流变大，电流表示数变大;根据$U=IR$可知，定值电阻两端的电压变大;根据串联电路的电压规律可知，滑动变阻器两端的电压变小，电压表示数变小;因为电压表示数变小，电流表示数变大，所以电压表示数与电流表示数的比值变小。故选D。

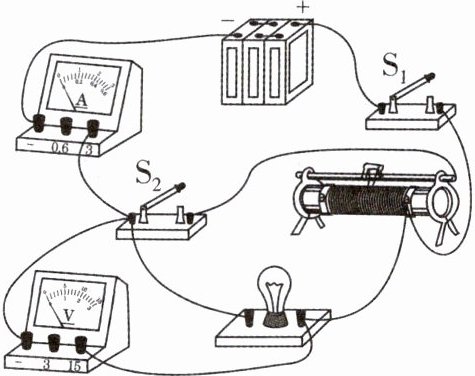

5[2026山东淄博模拟,中]如图,只闭合开关S₁,小灯泡发光,电压表、电流表有示数。再闭合开关S₂,则 ()


A.小灯泡变亮
B.电流表示数变大
C.电压表示数变大
D.滑动变阻器的滑片向左移,电压表示数变大

5.B 【解析】只闭合开关$\mathrm{S}_1$,电路为灯泡的简单电路，电压表测量电源电压，电流表测量通过灯泡的电流，此时小灯泡发光，电压表、电流表有示数。再闭合开关$\mathrm{S}_2$,灯泡与滑动变阻器并联，电压表测量电源电压，电流表测量干路电流;由于并联电路各支路互不影响，所以灯泡亮度不变，故A错误;由于电流表从测量灯泡的电流变成测量干路电流，所以电流表示数变大，故B正确;由于电压表始终测量电源电压，所以电压表示数不变，故C、D错误。故选B。
