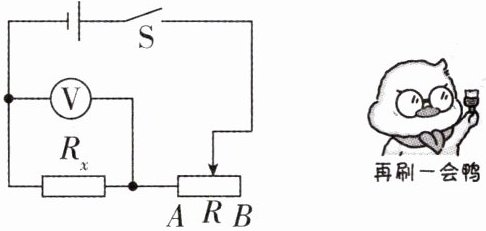

8[2025海南澄迈期末,中]同学们想用一个电压表测量一段电阻丝$R_x$的电阻,设计电路如图,滑动变阻器的最大阻值为$R$。

实验步骤如下:
①闭合开关S,将滑动变阻器滑片移到B端,读出电压表的示数,记为$U_1$;
②闭合开关S,将滑动变阻器滑片移到端,读出电压表的示数,记为$U_2$;
③电阻丝$R_x$的表达式为$R_x=$(用$U_1$、$U_2$、$R$表示)。

②A
③$\frac{U_1R}{U_2-U_1}$
【解析】①闭合开关S,电阻丝和滑动变阻器串联,电压表测量电阻丝两端的电压,将滑动变阻器滑片移到B端,滑动变阻器接入电路的电阻最大,读出电压表的示数,记为$U_1$;②闭合开关S,将滑动变阻器滑片移到A端,此时滑动变阻器接入电路的电阻为0,电压表测电源电压,读出电压表的示数,记为$U_2$;③滑片移到B端时滑动变阻器两端的电压$U_{\mathrm{滑}}=U_2-U_1$,根据欧姆定律可知此时电路中的电流$I=\frac{U_{\mathrm{滑}}}{R}=\frac{U_2-U_1}{R}$,则电阻丝$R_x$的阻值$R_x=\frac{U_1}{I}=\frac{U_1}{\frac{U_2-U_1}{R}}=\frac{U_1R}{U_2-U_1}$。

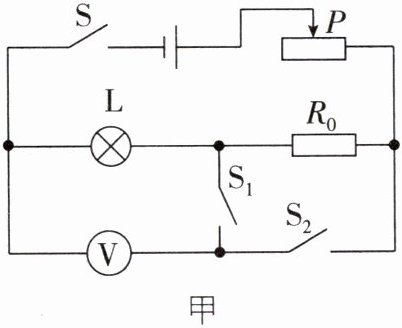

9[2025安徽中考,中]为了测量一小灯泡正常发光时的电阻,小华同学根据现有的一只待测小灯泡(小灯泡正常发光时其两端电压为2.0 V)、两节新干电池(总电压为3 V)、一个电压表、一个滑动变阻器、三只开关、若干阻值不同的定值电阻(阻值已知)和导线,设计出如图甲所示的实验电路图。

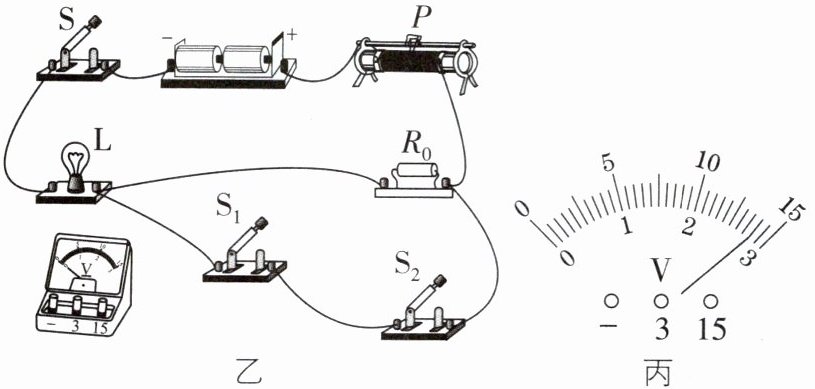

(1)请按照图甲,将图乙中的实物电路连接完整;
(2)正确连接电路后,将滑动变阻器的滑片P移至电阻值最大处,闭合开关S和S_1,断开开关S_2,调节滑片P,使电压表的示数为2.0 V;
(3)保持滑片P的位置不变,断开开关S_1,闭合开关S_2,电压表的示数如图丙所示,该示数为V;
(4)已知定值电阻R_0=4 \Omega,则小灯泡正常发光时的电阻为$\Omega$;
(5)若在以上(2)中,无论怎样调节滑片P,电压表的示数始终小于2.0 V,为了顺利进行实验,请你根据现有的器材提出一条解决措施:
。

(1)
(3) 2.8
(4) 10
(5) 更换一个阻值较小的定值电阻(合理即可)
【解析】(1)按照图甲连接图乙时,将电压表的负接线柱与小灯泡的左端接线柱相连,电源电压为3 V,故电压表的“3”接线柱与$S_1$的右端接线柱相连;(3)电压表选择小量程,由图丙可知,电压表的读数为2.8 V;(4)由电路图可知,小灯泡与定值电阻$R_0$、滑动变阻器串联,只闭合开关S和$S_1$时,电压表与L并联,调节滑片P,使电压表的示数为2.0 V,此时小灯泡正常发光,保持滑片位置不变,断开$S_1$,闭合S、$S_2$时,电压表测L与$R_0$两端的总电压,所以$R_0$两端的电压$U_0=2.8\ \mathrm{V}-2.0\ \mathrm{V}=0.8\ \mathrm{V}$,电路中的电流$I=\frac{U_0}{R_0}=\frac{0.8\ \mathrm{V}}{4\ \Omega}=0.2\ \mathrm{A}$,串联电路中电流处处相等,所以通过小灯泡的电流也等于0.2 A,所以小灯泡正常发光时的电阻$R_L=\frac{U_L}{I}=\frac{2.0\ \mathrm{V}}{0.2\ \mathrm{A}}=10\ \Omega$;(5)无论怎样调节滑片P,电压表的示数始终小于2.0 V,由串联电路的电压规律和分压原理可知应减小定值电阻的阻值,所以可以更换一个阻值较小的定值电阻或再选一个定值电阻与$R_0$并联。
