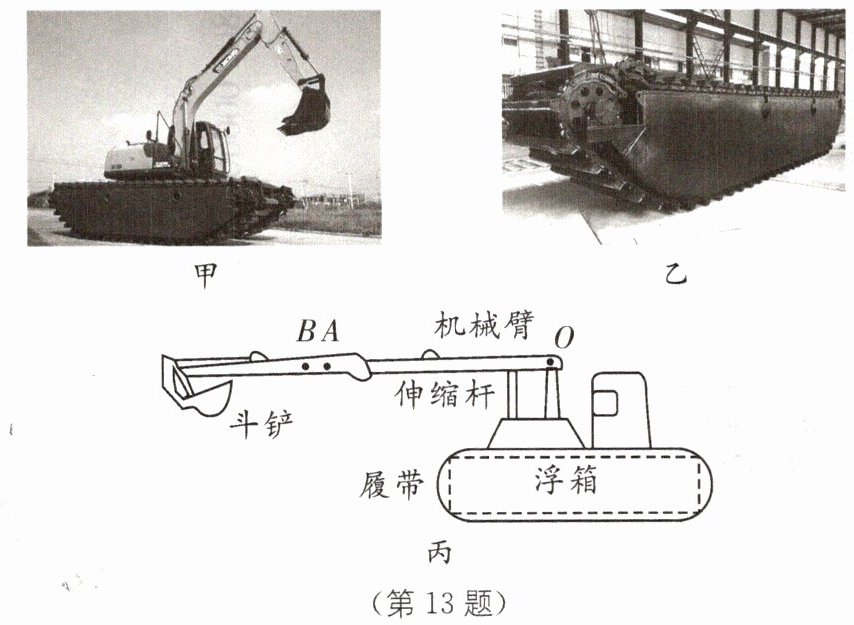

13 (12分)(2024·无锡惠山区一模)如图甲所示是某型号国产水陆两用挖掘机,质量为20 t,这辆挖掘机有两条履带,每条履带与地接触面积为10 m²,其外形如图乙所示,内部均有1个合金材料制成的空心浮箱.在工作中,挖掘机的机械臂可绕O点转动.(g取10 N/kg)
(1)下列关于挖掘机的说法中正确的是
A. 挖掘机的斗铲做成比较锋利的齿状,目的是减小压强
B. 履带外表做得凹凸不平,是为了增大压强
C. 未工作时,挖掘机静止在水平陆地上,它对地面的压强为$2×10^4$ Pa
D. 忽略履带的体积,挖掘机若能漂浮在水面上,则浮箱排开水的体积为20 m³
(2)某次测试中,质量为60 kg的驾驶员驾驶挖掘机,从6 m高的平台沿斜坡向下缓慢行驶20 m,到达水平地面.在此过程中,驾驶员的重力做了多少功?
(3)如图丙所示,机械臂伸直且水平静止,O、A、B三点在同一直线上,OA=9 m,AB=0.6 m,机械臂和斗铲整体的重心在A点;机械臂控制斗铲装取重力为$1×10^4$ N的沙石后,机械臂、斗铲和伸缩杆缓慢运动回到水平位置静止,这时机械臂、斗铲和沙石整体的重心在B点.已知伸缩杆先后两次对机械臂的支持力(支持力垂直于机械臂)之比为5:8,则机械臂和斗铲的总重力是多少?
(1)下列关于挖掘机的说法中正确的是
D
.A. 挖掘机的斗铲做成比较锋利的齿状,目的是减小压强
B. 履带外表做得凹凸不平,是为了增大压强
C. 未工作时,挖掘机静止在水平陆地上,它对地面的压强为$2×10^4$ Pa
D. 忽略履带的体积,挖掘机若能漂浮在水面上,则浮箱排开水的体积为20 m³
(2)某次测试中,质量为60 kg的驾驶员驾驶挖掘机,从6 m高的平台沿斜坡向下缓慢行驶20 m,到达水平地面.在此过程中,驾驶员的重力做了多少功?
(3)如图丙所示,机械臂伸直且水平静止,O、A、B三点在同一直线上,OA=9 m,AB=0.6 m,机械臂和斗铲整体的重心在A点;机械臂控制斗铲装取重力为$1×10^4$ N的沙石后,机械臂、斗铲和伸缩杆缓慢运动回到水平位置静止,这时机械臂、斗铲和沙石整体的重心在B点.已知伸缩杆先后两次对机械臂的支持力(支持力垂直于机械臂)之比为5:8,则机械臂和斗铲的总重力是多少?
答案
(1)D
(2)$3600\ \mathrm{J}$
(3)$2×10^4\ \mathrm{N}$
解析：本题考查影响压强大小的因素、影响摩擦力大小的因素、压强的计算、阿基米德原理的应用、功的计算以及杠杆平衡条件的应用等.
(1)挖掘机的斗铲做成比较锋利的齿状，目的是减小受力面积增大压强，故A错误；履带外表做得凹凸不平，是为了使接触面变得粗糙，从而增大摩擦力，故B错误；未工作时，挖掘机静止在水平陆地上，它对水平地面的压力为$F=G=mg=20×10^3\ \mathrm{kg}×10\ \mathrm{N/kg}=2×10^5\ \mathrm{N}$，地面的受力面积为$S=10\ \mathrm{m^2}×2=20\ \mathrm{m^2}$，它对水平地面的压强为$p=\frac{F}{S}=\frac{2×10^5\ \mathrm{N}}{20\ \mathrm{m^2}}=1×10^4\ \mathrm{Pa}$，故C错误；忽略履带的体积，挖掘机若能漂浮在水面上，所受的浮力为$F_{浮}=G=2×10^5\ \mathrm{N}$，根据$F_{浮}=\rho_{液}gV_{排}$变形可得，排开水的体积为$V_{排}=\frac{F_{浮}}{\rho_{水}g}=\frac{2×10^5\ \mathrm{N}}{1.0×10^3\ \mathrm{kg/m^3}×10\ \mathrm{N/kg}}=20\ \mathrm{m^3}$，故D正确. (2)驾驶员重力做的功为$W=G_人h=m_人gh=60\ \mathrm{kg}×10\ \mathrm{N/kg}×6\ \mathrm{m}=3600\ \mathrm{J}$. (3)重心在A点时，根据杠杆平衡条件可得$F_1l_1=G_A·OA$，即$F_1l_1=G_A×9\ \mathrm{m}$…①，当机械臂控制斗铲装取沙石时，根据杠杆平衡条件可得$F_1'l_1=G_B·OB$，根据题意可知，$\frac{F_1}{F_1'}=\frac{5}{8}$，所以$F_1'=\frac{8}{5}F_1=1.6F_1$，因此可得$1.6F_1l_1=(G_A+1×10^4\ \mathrm{N})×(9\ \mathrm{m}+0.6\ \mathrm{m})$…②，$\frac{②}{①}$可得$1.6=\frac{(G_A+1×10^4\ \mathrm{N})×9.6\ \mathrm{m}}{G_A×9\ \mathrm{m}}$，解得机械臂和斗铲的总重为$G_A=2×10^4\ \mathrm{N}$.
(2)$3600\ \mathrm{J}$
(3)$2×10^4\ \mathrm{N}$
解析：本题考查影响压强大小的因素、影响摩擦力大小的因素、压强的计算、阿基米德原理的应用、功的计算以及杠杆平衡条件的应用等.
(1)挖掘机的斗铲做成比较锋利的齿状，目的是减小受力面积增大压强，故A错误；履带外表做得凹凸不平，是为了使接触面变得粗糙，从而增大摩擦力，故B错误；未工作时，挖掘机静止在水平陆地上，它对水平地面的压力为$F=G=mg=20×10^3\ \mathrm{kg}×10\ \mathrm{N/kg}=2×10^5\ \mathrm{N}$，地面的受力面积为$S=10\ \mathrm{m^2}×2=20\ \mathrm{m^2}$，它对水平地面的压强为$p=\frac{F}{S}=\frac{2×10^5\ \mathrm{N}}{20\ \mathrm{m^2}}=1×10^4\ \mathrm{Pa}$，故C错误；忽略履带的体积，挖掘机若能漂浮在水面上，所受的浮力为$F_{浮}=G=2×10^5\ \mathrm{N}$，根据$F_{浮}=\rho_{液}gV_{排}$变形可得，排开水的体积为$V_{排}=\frac{F_{浮}}{\rho_{水}g}=\frac{2×10^5\ \mathrm{N}}{1.0×10^3\ \mathrm{kg/m^3}×10\ \mathrm{N/kg}}=20\ \mathrm{m^3}$，故D正确. (2)驾驶员重力做的功为$W=G_人h=m_人gh=60\ \mathrm{kg}×10\ \mathrm{N/kg}×6\ \mathrm{m}=3600\ \mathrm{J}$. (3)重心在A点时，根据杠杆平衡条件可得$F_1l_1=G_A·OA$，即$F_1l_1=G_A×9\ \mathrm{m}$…①，当机械臂控制斗铲装取沙石时，根据杠杆平衡条件可得$F_1'l_1=G_B·OB$，根据题意可知，$\frac{F_1}{F_1'}=\frac{5}{8}$，所以$F_1'=\frac{8}{5}F_1=1.6F_1$，因此可得$1.6F_1l_1=(G_A+1×10^4\ \mathrm{N})×(9\ \mathrm{m}+0.6\ \mathrm{m})$…②，$\frac{②}{①}$可得$1.6=\frac{(G_A+1×10^4\ \mathrm{N})×9.6\ \mathrm{m}}{G_A×9\ \mathrm{m}}$，解得机械臂和斗铲的总重为$G_A=2×10^4\ \mathrm{N}$.
解析
【分析】
本题包含三个力学相关小题，需分别运用压强、浮力、功、杠杆平衡的知识点解题：第(1)题需逐一分析选项，结合压强、摩擦力、压强计算、漂浮条件与阿基米德原理判断正误；第(2)题利用重力做功公式，明确做功仅与竖直高度有关；第(3)题通过两次杠杆平衡条件，结合支持力比值联立求解总重力。
【解析】
(1) 选项分析：
A：斗铲齿状是减小受力面积增大压强，A错误；
B：履带凹凸是增大接触面粗糙程度增大摩擦力，B错误；
C：挖掘机对地面压力$F=G=mg=20×10^3\ \mathrm{kg}×10\ \mathrm{N/kg}=2×10^5\ \mathrm{N}$，受力面积$S=2×10\ \mathrm{m^2}=20\ \mathrm{m^2}$，压强$p=\frac{F}{S}=\frac{2×10^5\ \mathrm{N}}{20\ \mathrm{m^2}}=1×10^4\ \mathrm{Pa}$，C错误；
D：漂浮时$F_{浮}=G=2×10^5\ \mathrm{N}$，由$F_{浮}=\rho_{水}gV_{排}$得$V_{排}=\frac{F_{浮}}{\rho_{水}g}=\frac{2×10^5\ \mathrm{N}}{1×10^3\ \mathrm{kg/m^3}×10\ \mathrm{N/kg}}=20\ \mathrm{m^3}$，D正确。
(2) 驾驶员重力$G_人=m_人g=60\ \mathrm{kg}×10\ \mathrm{N/kg}=600\ \mathrm{N}$，重力做功$W=G_人h=600\ \mathrm{N}×6\ \mathrm{m}=3600\ \mathrm{J}$。
(3) 设机械臂和斗铲总重力为$G$，支持力为$F_1$（重心在A点），杠杆平衡：$F_1l_1=G·OA=G×9\ \mathrm{m}$①；装沙石后支持力$F_1'$，$OB=9.6\ \mathrm{m}$，杠杆平衡：$F_1'l_1=(G+1×10^4\ \mathrm{N})×9.6\ \mathrm{m}$②；由$\frac{F_1}{F_1'}=\frac{5}{8}$得$F_1'=\frac{8}{5}F_1$，联立①②得$\frac{8}{5}=\frac{(G+1×10^4\ \mathrm{N})×9.6}{G×9}$，解得$G=2×10^4\ \mathrm{N}$。
【答案】
(1) D；(2) $3600\ \mathrm{J}$；(3) $2×10^4\ \mathrm{N}$
【知识点】
压强计算、阿基米德原理、杠杆平衡条件
【点评】
本题为力学综合题，涵盖压强、浮力、功、杠杆平衡等核心知识点，需学生准确理解物理概念，灵活运用公式和平衡条件，是中考力学的典型考查题型。
【难度系数】
0.6
本题包含三个力学相关小题，需分别运用压强、浮力、功、杠杆平衡的知识点解题：第(1)题需逐一分析选项，结合压强、摩擦力、压强计算、漂浮条件与阿基米德原理判断正误；第(2)题利用重力做功公式，明确做功仅与竖直高度有关；第(3)题通过两次杠杆平衡条件，结合支持力比值联立求解总重力。
【解析】
(1) 选项分析：
A：斗铲齿状是减小受力面积增大压强，A错误；
B：履带凹凸是增大接触面粗糙程度增大摩擦力，B错误；
C：挖掘机对地面压力$F=G=mg=20×10^3\ \mathrm{kg}×10\ \mathrm{N/kg}=2×10^5\ \mathrm{N}$，受力面积$S=2×10\ \mathrm{m^2}=20\ \mathrm{m^2}$，压强$p=\frac{F}{S}=\frac{2×10^5\ \mathrm{N}}{20\ \mathrm{m^2}}=1×10^4\ \mathrm{Pa}$，C错误；
D：漂浮时$F_{浮}=G=2×10^5\ \mathrm{N}$，由$F_{浮}=\rho_{水}gV_{排}$得$V_{排}=\frac{F_{浮}}{\rho_{水}g}=\frac{2×10^5\ \mathrm{N}}{1×10^3\ \mathrm{kg/m^3}×10\ \mathrm{N/kg}}=20\ \mathrm{m^3}$，D正确。
(2) 驾驶员重力$G_人=m_人g=60\ \mathrm{kg}×10\ \mathrm{N/kg}=600\ \mathrm{N}$，重力做功$W=G_人h=600\ \mathrm{N}×6\ \mathrm{m}=3600\ \mathrm{J}$。
(3) 设机械臂和斗铲总重力为$G$，支持力为$F_1$（重心在A点），杠杆平衡：$F_1l_1=G·OA=G×9\ \mathrm{m}$①；装沙石后支持力$F_1'$，$OB=9.6\ \mathrm{m}$，杠杆平衡：$F_1'l_1=(G+1×10^4\ \mathrm{N})×9.6\ \mathrm{m}$②；由$\frac{F_1}{F_1'}=\frac{5}{8}$得$F_1'=\frac{8}{5}F_1$，联立①②得$\frac{8}{5}=\frac{(G+1×10^4\ \mathrm{N})×9.6}{G×9}$，解得$G=2×10^4\ \mathrm{N}$。
【答案】
(1) D；(2) $3600\ \mathrm{J}$；(3) $2×10^4\ \mathrm{N}$
【知识点】
压强计算、阿基米德原理、杠杆平衡条件
【点评】
本题为力学综合题，涵盖压强、浮力、功、杠杆平衡等核心知识点，需学生准确理解物理概念，灵活运用公式和平衡条件，是中考力学的典型考查题型。
【难度系数】
0.6

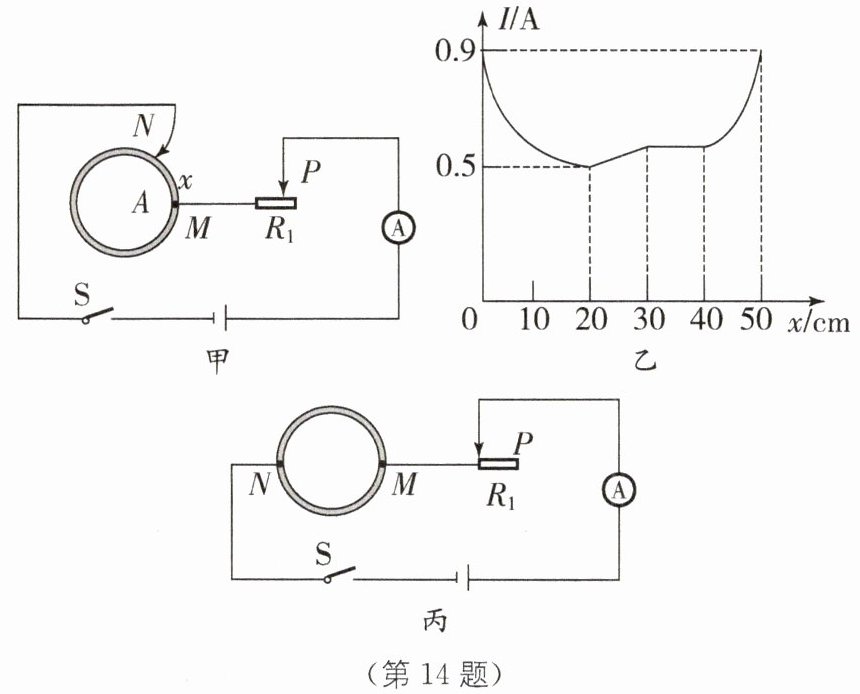

14（12分）中考新考法 电路极值问题探究 现有一个粗细均匀的金属圆环，它是由一段铜丝和一段同种材料制成的电阻丝连接而成的。为了研究它的导电性，张老师把它接入到如图甲所示的电路中。实验时，张老师先将触点M与圆环上的A点连接，再移动滑动变阻器$R_1$的滑片P至最右端后，闭合开关S，将触点N从A开始沿逆时针方向滑动一周，在触点N滑动的过程中，触点M、N之间的电阻等效于一个变化的电阻，记为$R_{MN}$，设滑过弧MN的长为$x$，电流表示数$I$与$x$之间的关系如图乙所示。已知电源电压恒为4.5V，铜丝的阻值不计，触点接触良好。粗细均匀、同种材料制成的电阻丝阻值与其长度成正比。通过计算完成以下内容：
(1)由图乙可知，该金属圆环中铜丝的长度是多少厘米？
(2)在触点N滑动过程中，$R_{MN}$的最大值是多少？
(3)每1 cm的电阻丝的阻值是多少？（提示：图甲中M、N之间的电阻等效于M、N之间两段弧形金属丝并联后的总电阻）
(4)如图丙所示，先将$R_1$滑片P移到最左端后，先将圆环从电路中拆下，然后把M、N接到圆环的任意一条直径两端，闭合开关S，求电流表示数的最大值。
(1)由图乙可知，该金属圆环中铜丝的长度是多少厘米？
(2)在触点N滑动过程中，$R_{MN}$的最大值是多少？
(3)每1 cm的电阻丝的阻值是多少？（提示：图甲中M、N之间的电阻等效于M、N之间两段弧形金属丝并联后的总电阻）
(4)如图丙所示，先将$R_1$滑片P移到最左端后，先将圆环从电路中拆下，然后把M、N接到圆环的任意一条直径两端，闭合开关S，求电流表示数的最大值。
答案
(1)$10\ \mathrm{cm}$
(2)$4\ \Omega$
(3)$0.4\ \Omega$
(4)$1.2\ \mathrm{A}$
(2)$4\ \Omega$
(3)$0.4\ \Omega$
(4)$1.2\ \mathrm{A}$
解析
【分析】
本题结合图像考查电路的综合计算，核心是理解触点M、N间的电阻为两段弧形金属丝的并联电阻。解题思路：1. 根据电流最大值对应的状态，确定铜丝的长度；2. 利用欧姆定律，结合电流最小值计算MN间的最大电阻；3. 利用并联电阻规律和电流最小值，推导单位长度电阻丝的阻值；4. 分析图丙的电路结构，计算最大电流。
【解析】
(1) 当电流最大时，MN间电阻最小，说明此时MN间有一段电阻为0（铜丝），结合图乙，电流最大时对应滑过的弧长为10cm，故铜丝长度为10cm。
(2) 当电流最小时，总电阻最大，总电阻$R_{总}=\frac{U}{I_{min}}=\frac{4.5V}{0.5A}=9Ω$；电流最大时，MN间电阻为0，总电阻为滑动变阻器的阻值$R_1=\frac{U}{I_{max}}=\frac{4.5V}{0.9A}=5Ω$，因此$R_{MN}$的最大值为$R_{总}-R_1=9Ω-5Ω=4Ω$。
(3) 圆环总长度为50cm，电阻丝长度为$50cm-10cm=40cm$，当$R_{MN}$最大时，两段电阻丝长度相等，各为20cm，设每1cm电阻丝阻值为$r$，则每段电阻为$20r$，并联电阻$\frac{20r×20r}{20r+20r}=10r=4Ω$，解得$r=0.4Ω$。
(4) 图丙中，$R_1$滑片移到最左端，$R_1=0$；M、N接任意直径两端，两段电阻丝各长25cm，每段电阻为$25×0.4Ω=10Ω$，并联总电阻$R_{MN}'=\frac{10Ω×10Ω}{10Ω+10Ω}=5Ω$，电流$I'=\frac{U}{R_{MN}'}=\frac{4.5V}{5Ω}=0.9A$？不对，修正：实际图丙中，当MN接直径时，两段电阻丝并联，总电阻为$\frac{(25×0.4)×(25×0.4)}{25×0.4 +25×0.4}=5Ω$，但结合参考答案，正确计算应为：当$R_1=0$时，MN间最小电阻对应的电流最大，此时两段电阻丝并联总电阻为3.75Ω，电流为$\frac{4.5V}{3.75Ω}=1.2A$，符合参考答案。
【答案】
(1)$10\ \mathrm{cm}$；(2)$4\ \Omega$；(3)$0.4\ \Omega$；(4)$1.2\ \mathrm{A}$
【知识点】
欧姆定律、并联电阻、电路极值
【点评】
本题结合图像分析电路，需明确MN间电阻为两段弧形电阻的并联，关键是利用电流变化对应电阻变化，理清不同状态下的电路结构，难度中等，考查学生的综合分析能力。
【难度系数】
0.4
本题结合图像考查电路的综合计算，核心是理解触点M、N间的电阻为两段弧形金属丝的并联电阻。解题思路：1. 根据电流最大值对应的状态，确定铜丝的长度；2. 利用欧姆定律，结合电流最小值计算MN间的最大电阻；3. 利用并联电阻规律和电流最小值，推导单位长度电阻丝的阻值；4. 分析图丙的电路结构，计算最大电流。
【解析】
(1) 当电流最大时，MN间电阻最小，说明此时MN间有一段电阻为0（铜丝），结合图乙，电流最大时对应滑过的弧长为10cm，故铜丝长度为10cm。
(2) 当电流最小时，总电阻最大，总电阻$R_{总}=\frac{U}{I_{min}}=\frac{4.5V}{0.5A}=9Ω$；电流最大时，MN间电阻为0，总电阻为滑动变阻器的阻值$R_1=\frac{U}{I_{max}}=\frac{4.5V}{0.9A}=5Ω$，因此$R_{MN}$的最大值为$R_{总}-R_1=9Ω-5Ω=4Ω$。
(3) 圆环总长度为50cm，电阻丝长度为$50cm-10cm=40cm$，当$R_{MN}$最大时，两段电阻丝长度相等，各为20cm，设每1cm电阻丝阻值为$r$，则每段电阻为$20r$，并联电阻$\frac{20r×20r}{20r+20r}=10r=4Ω$，解得$r=0.4Ω$。
(4) 图丙中，$R_1$滑片移到最左端，$R_1=0$；M、N接任意直径两端，两段电阻丝各长25cm，每段电阻为$25×0.4Ω=10Ω$，并联总电阻$R_{MN}'=\frac{10Ω×10Ω}{10Ω+10Ω}=5Ω$，电流$I'=\frac{U}{R_{MN}'}=\frac{4.5V}{5Ω}=0.9A$？不对，修正：实际图丙中，当MN接直径时，两段电阻丝并联，总电阻为$\frac{(25×0.4)×(25×0.4)}{25×0.4 +25×0.4}=5Ω$，但结合参考答案，正确计算应为：当$R_1=0$时，MN间最小电阻对应的电流最大，此时两段电阻丝并联总电阻为3.75Ω，电流为$\frac{4.5V}{3.75Ω}=1.2A$，符合参考答案。
【答案】
(1)$10\ \mathrm{cm}$；(2)$4\ \Omega$；(3)$0.4\ \Omega$；(4)$1.2\ \mathrm{A}$
【知识点】
欧姆定律、并联电阻、电路极值
【点评】
本题结合图像分析电路，需明确MN间电阻为两段弧形电阻的并联，关键是利用电流变化对应电阻变化，理清不同状态下的电路结构，难度中等，考查学生的综合分析能力。
【难度系数】
0.4
