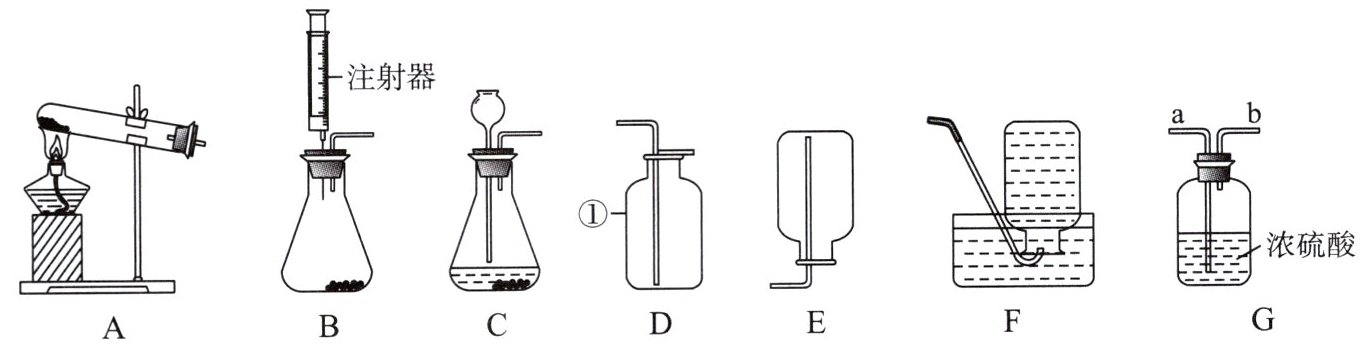

9. 化学是以实验为基础的学科，正确选择实验装置是实验成功的关键。下图所示装置常用于实验室制取气体，请回答下列问题。（已知：浓硫酸具有吸水性，可用来干燥氧气）

(1)标号①的仪器名称是。
(2)你认为选用B作发生装置，优点是；请指出装置C中存在的一处错误：。
(3)改进上述装置图中存在的错误，并以过氧化氢溶液为原料，在实验室中制取并收集干燥的氧气。按照要求选择实验装置，连接仪器后，先，再装入试剂，进行实验。
①所选装置的连接顺序为（从左到右填写装置字母）。
②上述方法制取氧气的化学方程式为$\ce{2H_{2}O_{2}\xlongequal{MnO_{2}} 2H_{2}O + O_{2}\uparrow}$。
③若把G装置中的浓硫酸换成水并盛满，用来收集难溶于水的气体时，气体从（填“a”或“b”）端通入。
(4)甲烷($\ce{CH_{4}}$)是一种密度比空气的密度小、难溶于水的气体，实验室常用加热无水醋酸钠与氢氧化钠的固体混合物来制取。实验室制取甲烷应选用的发生、收集装置是（填字母）。

9. (1) 集气瓶
(2) 可控制反应的速率 长颈漏斗未伸入液面以下
(3) 检查装置的气密性
① CGD 或 BGD
② $\ce{2H_{2}O_{2}\xlongequal{MnO_{2}} 2H_{2}O + O_{2}\uparrow}$
③ b
(4) A、F(或 A、E)
解析 (1)标号①的仪器名称是集气瓶；
(2)选用B作发生装置，可以通过控制加入的液体量来控制反应的速率；长颈漏斗应伸入液面以下，防止气体从长颈漏斗下端逸出；(3)为了防止装置漏气，按照要求选择实验装置，连接仪器后，先检查装置的气密性，再装入试剂，进行实验；
①以过氧化氢溶液为原料制取氧气，反应物是固体和液体，反应条件是常温，则选B或C固液常温型装置，浓硫酸具有吸水性，可以干燥氧气，则选装置G，氧气的密度比空气的密度大，应采用向上排空气法收集，应选装置D，故在实验室中制取并收集干燥的氧气所选装置的连接顺序为CGD或BGD；②过氧化氢溶液与二氧化锰混合制取氧气的化学方程式为$\ce{2H_{2}O_{2}\xlongequal{MnO_{2}} 2H_{2}O + O_{2}\uparrow}$；③G装置用排水法收集气体时短进长出，故用来收集难溶于水的气体时，气体从b端通入；(4)实验室常用加热无水醋酸钠与氢氧化钠的固体混合物来制取甲烷，应选A固固加热型装置，甲烷的密度比空气的密度小，应采用向下排空气法收集，甲烷难溶于水，可采用排水法收集，故实验室制取甲烷应选用的发生、收集装置是A、F(或 A、E)。

【分析】
本题围绕实验室制取气体的核心考点展开，解题思路如下：1. 识别常见化学仪器，明确集气瓶的名称；2. 分析发生装置特点：B装置的注射器可控制液体滴加速度，从而控制反应速率；C装置的长颈漏斗需液封，否则气体会逸出；3. 掌握制取气体的操作步骤：连接装置后先检查气密性，再装药品；4. 干燥氧气用浓硫酸，收集干燥氧气选向上排空气法；5. 排水法收集气体时遵循“短进长出”；6. 发生装置由反应物状态和反应条件决定，收集装置由气体密度和溶解性决定。
【解析】
(1) 标号①是实验室用于收集气体的仪器，名称为集气瓶。
(2) B装置中的注射器可控制液体药品的滴加速率，因此优点是可控制反应的速率；装置C中长颈漏斗末端未伸入液面以下，会导致生成的气体从长颈漏斗逸出，这是错误之处。
(3) 制取气体时，连接仪器后需先检查装置的气密性，防止装置漏气影响实验。
① 过氧化氢制氧气的反应物为固液混合物，反应条件为常温，发生装置可选B或C；要收集干燥的氧气，需用浓硫酸干燥（装置G），氧气密度比空气大，用向上排空气法收集（装置D），因此连接顺序为CGD或BGD。
③ G装置装满水收集难溶于水的气体时，气体从短管（b端）通入，水从长管（a端）排出，故气体从b端通入。
(4) 制取甲烷的反应物为固体，反应条件为加热，发生装置选A；甲烷密度比空气小、难溶于水，收集装置可选向下排空气法（E）或排水法（F），因此选用A、F或A、E。
【答案】
(1) 集气瓶
(2) 可控制反应的速率；长颈漏斗未伸入液面以下
(3) 检查装置的气密性；① CGD（或BGD）；③ b
(4) A、F（或A、E）
【知识点】
常见气体的制取；气体的干燥与收集；化学仪器的识别
【点评】
本题为初中化学基础实验题，全面考察实验室制取气体的装置选择、操作步骤及气体收集方法，是中考高频考点，需学生掌握发生和收集装置的选择依据，难度适中。
【难度系数】
0.6
