一、串联和并联
1.串联:用电器逐个顺次在一起,再接入电路中。
2.并联:用电器两端地连在一起,再接入电路。
(1)支路:在并联电路中,只有电流通过的电路。
(2)干路:在并联电路中,电流都会通过的那部分电路。
3.串、并联电路特点
问题探究:如图所示,某款浴霸的灯泡能发出强光和高热。若一个灯泡坏了,其他灯泡仍可正常发光。浴霸中的灯泡是怎样连接的?简要说明理由。

(1)在串联电路中,开关控制用电器;在并联电路中,干路开关控制用电器,支路开关只能控制的用电器。
(2)在电路中,用电器工作相互影响,开关的位置对它控制的电路无影响;在电路中,用电器可以独立工作,互不影响。

1. 串接
2. 并列
(1) 部分
(2) 所有
3. 浴霸的一个灯泡坏了,但其他灯泡仍可以正常发光,说明几个灯泡工作时互不影响,灯泡是并联的。
(1) 所有 所有 它所在支路
(2) 串联 并联 各支路

【分析】
本题考查串联与并联电路的基本概念及特点，解题思路为：先明确串联、并联电路的定义，再区分支路与干路的概念，最后结合浴霸灯泡的工作现象，利用串并联电路用电器工作是否相互影响的特点判断连接方式，同时掌握开关在串并联电路中的控制作用。
【解析】
1. 串联电路的定义：用电器逐个顺次串接在一起接入电路，故填“串接”；
2. 并联电路的定义：用电器两端并列地连在一起接入电路；并联电路中，支路是只有部分电流通过的电路，干路是所有电流都会通过的电路，故依次填“并列”“部分”“所有”；
3. 浴霸的灯泡：一个灯泡坏了，其他灯泡仍正常发光，说明各灯泡工作时互不影响，符合并联电路的特点，因此灯泡是并联的；
(1) 开关控制特点：串联电路中开关控制所有用电器；并联电路中干路开关控制所有用电器，支路开关只能控制它所在支路的用电器，故依次填“所有”“所有”“它所在支路”；
(2) 电路特点：串联电路中用电器工作相互影响，开关位置对控制电路无影响；并联电路中各支路用电器可以独立工作、互不影响，故依次填“串联”“并联”“各支路”。
【答案】
1. 串接
2. 并列；(1) 部分；(2) 所有
3. 浴霸中的灯泡是并联的。理由：一个灯泡坏了，其他灯泡仍可正常发光，说明各灯泡工作时互不影响，符合并联电路的特点。
(1) 所有；所有；它所在支路
(2) 串联；并联；各支路
【知识点】
串联电路、并联电路、电路连接方式
【点评】
本题为电学基础概念题，考查串并联电路的定义、特点及开关控制作用，结合实例判断电路连接方式，侧重基础知识点的理解与应用，难度较低。
【难度系数】
0.3

二、连接串联电路和并联电路
1. 先设计电路图，确认电路图正确无误之后，再根据按照一定的顺序连接电路元件。
2. 连接电路要按照一定顺序进行。比如，可以先从电源的正极开始，按照电路图依次连接，一直连接到电源的。
3. 在连接电路时，开关应。经检查电路连接无误后，再开关。
4. 家庭中的各种用电器采取的是连接方式。

1. 电路图
2. 负极
3. 断开 闭合
4. 并联

【分析】
本题考查连接串联和并联电路的基本操作规范及家庭电路的连接方式，解题时需回忆电路连接的步骤、注意事项，以及串并联电路在生活中的应用特点。具体思路：第1题，连接电路需依据设计好的电路图；第2题，连接电路的顺序通常从电源正极到负极；第3题，为保护电路，连接时开关应断开，检查无误后再闭合；第4题，家庭用电器需独立工作，故采用并联连接。
【解析】
1. 连接电路时，必须按照预先设计好的电路图来连接元件，确保连接逻辑正确；
2. 连接电路的顺序一般从电源正极出发，依次连接各电路元件，最终连接到电源的负极，形成完整的电流回路；
3. 连接电路过程中，开关应处于断开状态，避免连接过程中出现短路等故障；经检查电路连接无误后，再闭合开关进行实验；
4. 家庭中的用电器需要独立工作、互不影响，因此采用并联连接方式。
【答案】
1. 电路图；2. 负极；3. 断开、闭合；4. 并联
【知识点】
电路连接的基本操作、串联与并联电路、家庭电路连接
【点评】
本题为电路连接相关的基础填空题，主要考察学生对实验操作规范和生活中电路特点的掌握，属于识记类题目，难度较低。
【难度系数】
0.2

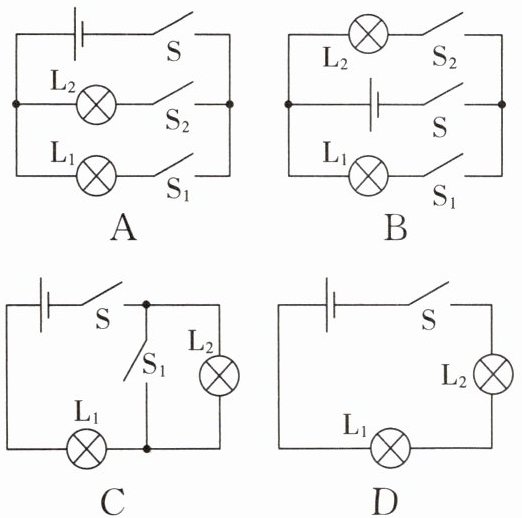

[典例1] 如图所示的四个电路图中，各开关都闭合后，灯泡$\mathrm{L}_1$与$\mathrm{L}_2$串联的是 （）

方法技巧

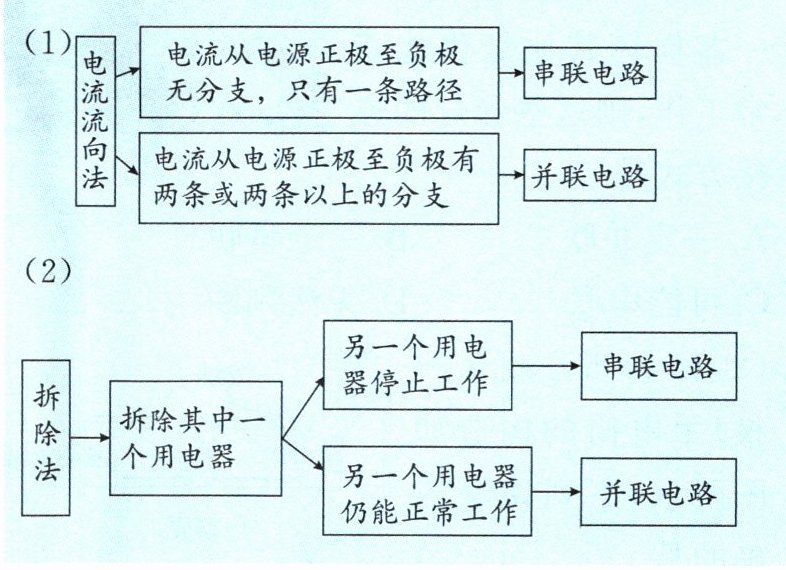

串、并联电路的识别方法

D

【分析】要判断灯泡$\mathrm{L}_1$与$\mathrm{L}_2$是否串联，需依据串联电路的核心特征：电流从电源正极出发后只有一条路径，依次经过所有用电器，用电器首尾依次连接、无分支。解题时需逐一分析各选项电路的电流路径，确认是否符合串联的特点。
【解析】串联电路的判断依据是电流路径的唯一性和用电器的依次连接性。对各选项分析：A选项中，开关闭合后电流分为两条支路，分别经过$\mathrm{L}_1$和$\mathrm{L}_2$，属于并联电路；B选项同理，电流存在两条独立路径，为并联电路；C选项的电流路径不符合“依次经过两灯”的要求，存在短路或并联情况；D选项中，电流从电源正极出发，依次经过$\mathrm{L}_1$、$\mathrm{L}_2$，再经开关回到电源负极，仅一条电流路径，完全符合串联电路的特征。
【答案】D
【知识点】串联电路识别、电路连接方式
【点评】本题考查串并联电路的基础判断，需牢记串并联电路的电流路径差异，属于电路部分的基础题型，难度较低。
【难度系数】0.7
