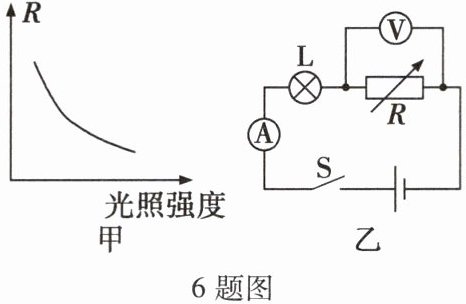

6.某光敏电阻R的阻值随光照强度的变化图像如图甲所示。把光敏电阻R接入图乙所示电路中,假设灯泡L的电阻保持不变,当开关S闭合,光照强度逐渐增强时,下列判断中正确的是 (

A.电压表示数变大,灯泡L功率变大
B.电压表示数变小,灯泡L功率变小
C.电流表示数变大,灯泡L功率变大
D.电流表示数变小,灯泡L功率变小
C
)。A.电压表示数变大,灯泡L功率变大
B.电压表示数变小,灯泡L功率变小
C.电流表示数变大,灯泡L功率变大
D.电流表示数变小,灯泡L功率变小
答案
6. C
解析
【分析】首先观察图甲,明确光敏电阻R的阻值随光照强度增强而减小;再分析图乙的电路结构:灯泡L与光敏电阻R串联,电流表测电路中的电流,电压表测R两端的电压。接下来根据光照强度变化,判断R的阻值变化,结合串联电路总电阻、欧姆定律和电功率公式,逐步分析电流表示数、电压表示数及灯泡功率的变化,最终确定正确选项。
【解析】1. 由图甲可知:光照强度逐渐增强时,光敏电阻R的阻值减小;
2. 图乙中,L与R串联,电路总电阻$ R_{总}=R_L + R $,电源电压U不变,当R减小时,总电阻$ R_{总} $减小;
3. 根据欧姆定律$ I=\frac{U}{R_{总}} $,总电阻减小,电路中的电流I变大,因此电流表示数变大;
4. 灯泡的功率$ P_L=I^2R_L $,灯泡电阻$ R_L $不变,电流I变大,所以灯泡的功率$ P_L $变大;
5. 电压表测R两端的电压,根据串联电路电压规律$ U=U_L + U_R $,灯泡两端电压$ U_L=IR_L $,I变大则$ U_L $变大,因此R两端电压$ U_R=U - U_L $变小,即电压表示数变小。
综上,电流表示数变大,灯泡功率变大,对应选项C正确。
【答案】C
【知识点】串联电路特点、欧姆定律、电功率计算
【点评】本题是动态电路分析题,需先从图像提取光敏电阻的阻值变化规律,再结合串联电路规律、欧姆定律和电功率公式分析各物理量的变化,是电学基础题型,考查学生的综合分析能力。
【难度系数】0.5
【解析】1. 由图甲可知:光照强度逐渐增强时,光敏电阻R的阻值减小;
2. 图乙中,L与R串联,电路总电阻$ R_{总}=R_L + R $,电源电压U不变,当R减小时,总电阻$ R_{总} $减小;
3. 根据欧姆定律$ I=\frac{U}{R_{总}} $,总电阻减小,电路中的电流I变大,因此电流表示数变大;
4. 灯泡的功率$ P_L=I^2R_L $,灯泡电阻$ R_L $不变,电流I变大,所以灯泡的功率$ P_L $变大;
5. 电压表测R两端的电压,根据串联电路电压规律$ U=U_L + U_R $,灯泡两端电压$ U_L=IR_L $,I变大则$ U_L $变大,因此R两端电压$ U_R=U - U_L $变小,即电压表示数变小。
综上,电流表示数变大,灯泡功率变大,对应选项C正确。
【答案】C
【知识点】串联电路特点、欧姆定律、电功率计算
【点评】本题是动态电路分析题,需先从图像提取光敏电阻的阻值变化规律,再结合串联电路规律、欧姆定律和电功率公式分析各物理量的变化,是电学基础题型,考查学生的综合分析能力。
【难度系数】0.5
7. 如图所示,电源电压不变,闭合开关S,电压表$\mathrm{V}_1$、$\mathrm{V}_2$示数之比为$2:3$。下列说法正确的是 (
A.通过$R_1$、$R_2$的电流之比$I_1:I_2=1:2$
B.$R_1$、$R_2$两端的电压之比$U_1:U_2=2:1$
C.相同时间内$R_1$、$R_2$消耗的电功之比$W_1:W_2=1:2$
D.$R_1$、$R_2$的电功率之比$P_1:P_2=2:1$

7题图 8题图
C
)。A.通过$R_1$、$R_2$的电流之比$I_1:I_2=1:2$
B.$R_1$、$R_2$两端的电压之比$U_1:U_2=2:1$
C.相同时间内$R_1$、$R_2$消耗的电功之比$W_1:W_2=1:2$
D.$R_1$、$R_2$的电功率之比$P_1:P_2=2:1$
7题图 8题图
答案
7. C
解析
【分析】首先明确电路为$R_1$与$R_2$串联,串联电路电流处处相等;再确定电压表测量对象:电压表$\mathrm{V}_1$测$R_2$两端电压,电压表$\mathrm{V}_2$测电源总电压,结合两表示数比得出$R_1$、$R_2$的电压关系,再根据串联电路中电流、电功、电功率的规律逐一分析选项。
【解析】1. 电路与电流分析:$R_1$与$R_2$串联,串联电路中电流处处相等,因此通过$R_1$、$R_2$的电流之比$I_1:I_2=1:1$,排除选项A;2. 电压关系分析:电压表$\mathrm{V}_1$测$R_2$两端电压$U_2$,$\mathrm{V}_2$测电源总电压$U$,已知两表示数比为$2:3$,即$U_2:U=2:3$,则$R_1$两端电压$U_1=U-U_2=3份-2份=1份$,故$U_1:U_2=1:2$,排除选项B;3. 电功分析:相同时间$t$内,电功公式为$W=UIt$,串联电路电流$I$相同,时间$t$相同,因此$W_1:W_2=(U_1It):(U_2It)=U_1:U_2=1:2$,选项C正确;4. 电功率分析:电功率公式为$P=UI$,串联电路电流$I$相同,故$P_1:P_2=(U_1I):(U_2I)=U_1:U_2=1:2$,排除选项D。
【答案】C
【知识点】串联电路的特点、电功的计算、电功率的计算
【点评】本题考查串联电路规律及电功、电功率的计算,核心是明确电压表的测量对象,熟练运用串联电路电流、电压关系及相关公式即可解题,属于基础应用类题目。
【难度系数】0.5
【解析】1. 电路与电流分析:$R_1$与$R_2$串联,串联电路中电流处处相等,因此通过$R_1$、$R_2$的电流之比$I_1:I_2=1:1$,排除选项A;2. 电压关系分析:电压表$\mathrm{V}_1$测$R_2$两端电压$U_2$,$\mathrm{V}_2$测电源总电压$U$,已知两表示数比为$2:3$,即$U_2:U=2:3$,则$R_1$两端电压$U_1=U-U_2=3份-2份=1份$,故$U_1:U_2=1:2$,排除选项B;3. 电功分析:相同时间$t$内,电功公式为$W=UIt$,串联电路电流$I$相同,时间$t$相同,因此$W_1:W_2=(U_1It):(U_2It)=U_1:U_2=1:2$,选项C正确;4. 电功率分析:电功率公式为$P=UI$,串联电路电流$I$相同,故$P_1:P_2=(U_1I):(U_2I)=U_1:U_2=1:2$,排除选项D。
【答案】C
【知识点】串联电路的特点、电功的计算、电功率的计算
【点评】本题考查串联电路规律及电功、电功率的计算,核心是明确电压表的测量对象,熟练运用串联电路电流、电压关系及相关公式即可解题,属于基础应用类题目。
【难度系数】0.5
8. 如图所示,电源电压不变,只闭合开关$\mathrm{S}_1$后,电流表的示数为$1\ \mathrm{A}$;断开开关,将电流表和电压表的位置互换,再将开关$\mathrm{S}_1$、$\mathrm{S}_2$均闭合后,电流表的示数为$1.5\ \mathrm{A}$,电压表的示数为$15\ \mathrm{V}$。下列说法不正确的是 (
A.电源电压为$15\ \mathrm{V}$
B.电阻$R_2$的阻值为$5\ \Omega$
C.两表位置互换前后,电阻$R_1$消耗的功率之比为$2:3$
D.两表位置互换前后,电阻$R_2$的功率之比为$1:9$
C
)。A.电源电压为$15\ \mathrm{V}$
B.电阻$R_2$的阻值为$5\ \Omega$
C.两表位置互换前后,电阻$R_1$消耗的功率之比为$2:3$
D.两表位置互换前后,电阻$R_2$的功率之比为$1:9$
答案
8. C
解析
【分析】
要解决本题,需分两种情况分析电路结构:①只闭合S₁时,R₁与R₂串联,电流表测串联电路的电流;②电表互换后,S₁、S₂均闭合时,R₁与R₂并联,电压表测电源电压,电流表测R₁支路的电流。结合串并联电路特点、欧姆定律和电功率公式,逐一分析选项即可。
【解析】
1. 电表互换后,S₁、S₂均闭合时,R₁与R₂并联,电压表测电源电压,因此电源电压U=15V,故选项A正确,不符合题意。
2. 此时电流表测R₁支路的电流,I₁'=1.5A,由欧姆定律得R₁=U/I₁'=15V/1.5A=10Ω。
3. 只闭合S₁时,R₁与R₂串联,电路电流I=1A,总电阻R总=U/I=15V/1A=15Ω,因此R₂=R总-R₁=15Ω-10Ω=5Ω,故选项B正确,不符合题意。
4. 计算R₁的功率之比:串联时R₁的功率P₁=I²R₁=(1A)²×10Ω=10W;并联时R₁的功率P₁'=U²/R₁=(15V)²/10Ω=22.5W,故P₁:P₁'=10W:22.5W=4:9≠2:3,选项C错误,符合题意。
5. 计算R₂的功率之比:串联时R₂的功率P₂=I²R₂=(1A)²×5Ω=5W;并联时R₂的功率P₂'=U²/R₂=(15V)²/5Ω=45W,故P₂:P₂'=5W:45W=1:9,选项D正确,不符合题意。
【答案】
C
【知识点】
欧姆定律、电功率、串并联电路特点
【点评】
本题考查串并联电路的分析与计算,关键是明确两种状态下的电路连接方式和电表测量对象,熟练运用欧姆定律和电功率公式进行推导计算,难度中等。
【难度系数】
0.6
要解决本题,需分两种情况分析电路结构:①只闭合S₁时,R₁与R₂串联,电流表测串联电路的电流;②电表互换后,S₁、S₂均闭合时,R₁与R₂并联,电压表测电源电压,电流表测R₁支路的电流。结合串并联电路特点、欧姆定律和电功率公式,逐一分析选项即可。
【解析】
1. 电表互换后,S₁、S₂均闭合时,R₁与R₂并联,电压表测电源电压,因此电源电压U=15V,故选项A正确,不符合题意。
2. 此时电流表测R₁支路的电流,I₁'=1.5A,由欧姆定律得R₁=U/I₁'=15V/1.5A=10Ω。
3. 只闭合S₁时,R₁与R₂串联,电路电流I=1A,总电阻R总=U/I=15V/1A=15Ω,因此R₂=R总-R₁=15Ω-10Ω=5Ω,故选项B正确,不符合题意。
4. 计算R₁的功率之比:串联时R₁的功率P₁=I²R₁=(1A)²×10Ω=10W;并联时R₁的功率P₁'=U²/R₁=(15V)²/10Ω=22.5W,故P₁:P₁'=10W:22.5W=4:9≠2:3,选项C错误,符合题意。
5. 计算R₂的功率之比:串联时R₂的功率P₂=I²R₂=(1A)²×5Ω=5W;并联时R₂的功率P₂'=U²/R₂=(15V)²/5Ω=45W,故P₂:P₂'=5W:45W=1:9,选项D正确,不符合题意。
【答案】
C
【知识点】
欧姆定律、电功率、串并联电路特点
【点评】
本题考查串并联电路的分析与计算,关键是明确两种状态下的电路连接方式和电表测量对象,熟练运用欧姆定律和电功率公式进行推导计算,难度中等。
【难度系数】
0.6
9.如图所示,电源电压不变,$R_1 = 8\ \Omega$、$R_2 = 12\ \Omega$。当$S_1$、$S_2$都闭合,①、②都是电压表时,则两表示数之比是

9题图

10题图
5:3
。当$S_1$闭合,$S_2$断开,①、②都是电流表时,$R_1$和$R_2$消耗的电功率之比是3:2
。9题图
10题图
答案
9. 5:3 3:2
解析
【分析】
本题需分两种开关状态分析电路:①当S₁、S₂都闭合,①②为电压表时,电压表相当于开路,R₁与R₂串联,需明确两电压表的测量对象,利用串联电路规律和欧姆定律计算电压比;②当S₁闭合、S₂断开,①②为电流表时,电流表相当于短路,R₁与R₂并联,明确两电流表的测量对象,利用并联电路规律和电功率公式计算功率比。
【解析】
1. 当S₁、S₂都闭合,①、②为电压表时:
R₁与R₂串联,串联电路电流I处处相等,总电阻R总=R₁+R₂=8Ω+12Ω=20Ω。
电压表①测电源总电压U,电压表②测R₂两端电压U₂,根据欧姆定律:
U=IR总,U₂=IR₂,
则两表示数之比:$\frac{U}{U₂}=\frac{IR总}{IR₂}=\frac{R总}{R₂}=\frac{20Ω}{12Ω}=\frac{5}{3}$,即5:3。
2. 当S₁闭合,S₂断开,①、②为电流表时:
R₁与R₂并联,并联电路各支路电压等于电源电压U,
根据欧姆定律,R₁的电流$I₁=\frac{U}{R₁}$,R₂的电流$I₂=\frac{U}{R₂}$,
电功率公式为P=UI,因此R₁的功率$P₁=UI₁$,R₂的功率$P₂=UI₂$,
则功率之比:$\frac{P₁}{P₂}=\frac{UI₁}{UI₂}=\frac{I₁}{I₂}=\frac{\frac{U}{R₁}}{\frac{U}{R₂}}=\frac{R₂}{R₁}=\frac{12Ω}{8Ω}=\frac{3}{2}$,即3:2。
【答案】
5:3;3:2
【知识点】
串联电路特点;并联电路电功率;欧姆定律应用
【点评】
本题核心是区分不同开关状态下的电路连接方式,明确电压表、电流表的测量对象,需熟练运用串并联电路规律和相关公式,属于初中物理电路计算的典型题型,需注意避免混淆两种状态的电路结构。
【难度系数】
0.5
本题需分两种开关状态分析电路:①当S₁、S₂都闭合,①②为电压表时,电压表相当于开路,R₁与R₂串联,需明确两电压表的测量对象,利用串联电路规律和欧姆定律计算电压比;②当S₁闭合、S₂断开,①②为电流表时,电流表相当于短路,R₁与R₂并联,明确两电流表的测量对象,利用并联电路规律和电功率公式计算功率比。
【解析】
1. 当S₁、S₂都闭合,①、②为电压表时:
R₁与R₂串联,串联电路电流I处处相等,总电阻R总=R₁+R₂=8Ω+12Ω=20Ω。
电压表①测电源总电压U,电压表②测R₂两端电压U₂,根据欧姆定律:
U=IR总,U₂=IR₂,
则两表示数之比:$\frac{U}{U₂}=\frac{IR总}{IR₂}=\frac{R总}{R₂}=\frac{20Ω}{12Ω}=\frac{5}{3}$,即5:3。
2. 当S₁闭合,S₂断开,①、②为电流表时:
R₁与R₂并联,并联电路各支路电压等于电源电压U,
根据欧姆定律,R₁的电流$I₁=\frac{U}{R₁}$,R₂的电流$I₂=\frac{U}{R₂}$,
电功率公式为P=UI,因此R₁的功率$P₁=UI₁$,R₂的功率$P₂=UI₂$,
则功率之比:$\frac{P₁}{P₂}=\frac{UI₁}{UI₂}=\frac{I₁}{I₂}=\frac{\frac{U}{R₁}}{\frac{U}{R₂}}=\frac{R₂}{R₁}=\frac{12Ω}{8Ω}=\frac{3}{2}$,即3:2。
【答案】
5:3;3:2
【知识点】
串联电路特点;并联电路电功率;欧姆定律应用
【点评】
本题核心是区分不同开关状态下的电路连接方式,明确电压表、电流表的测量对象,需熟练运用串并联电路规律和相关公式,属于初中物理电路计算的典型题型,需注意避免混淆两种状态的电路结构。
【难度系数】
0.5
10.如图,电源电压不变,$R_0$为定值电阻,灯$L_1$、$L_2$分别标有“6 V 6 W”“6 V 1.2 W”字样。忽略灯丝电阻的变化,当开关S与a接触时,电流表的示数为0.3 A,$R_0$消耗的电功率为$P_1$;当开关S与b接触时,$R_0$消耗的电功率为$P_2$;已知$P_1:P_2=9:1$,定值电阻$R_0$的阻值为
6
$\Omega$,S分别与a、b接触时,电路的总功率之比为3:1
。答案
10. 6 3:1
解析
【分析】
首先明确开关接a时,定值电阻$R_0$与灯$L_1$串联;接b时,$R_0$与灯$L_2$串联。先利用额定电压和额定功率计算两灯的电阻,再根据$R_0$的功率比推导两次电路的电流关系,最后结合电源电压不变,通过欧姆定律列方程求出$R_0$,再根据总功率与电流的关系求出总功率之比。
【解析】
1. 计算灯$L_1$、$L_2$的电阻:
根据公式$R=\frac{U_{额}^2}{P_{额}}$,
$R_1=\frac{(6V)^2}{6W}=6\Omega$,
$R_2=\frac{(6V)^2}{1.2W}=30\Omega$。
2. 由功率比求电流比:
定值电阻的功率$P=I^2R_0$,因$R_0$不变,故$\frac{P_1}{P_2}=(\frac{I_1}{I_2})^2=\frac{9}{1}$,得$\frac{I_1}{I_2}=\frac{3}{1}$。
已知$I_1=0.3A$,则$I_2=\frac{0.3A}{3}=0.1A$。
3. 求$R_0$的阻值:
电源电压$U$不变,根据欧姆定律$U=I(R_{总})$,
接a时:$U=I_1(R_0+R_1)=0.3A×(R_0+6\Omega)$,
接b时:$U=I_2(R_0+R_2)=0.1A×(R_0+30\Omega)$,
联立方程:$0.3(R_0+6)=0.1(R_0+30)$,
解得:$0.2R_0=1.2$,$R_0=6\Omega$。
4. 求总功率之比:
电路总功率$P_{总}=UI$,电源电压$U$不变,故总功率之比等于电流之比,
$\frac{P_{总1}}{P_{总2}}=\frac{I_1}{I_2}=\frac{0.3A}{0.1A}=\frac{3}{1}$。
【答案】
6;3:1
【知识点】
欧姆定律;电功率计算;串联电路特点
【点评】
本题综合考查欧姆定律与电功率的应用,核心是利用功率比推导电流关系,结合电源电压不变建立方程求解,需熟练掌握相关公式的灵活运用,难度适中。
【难度系数】
0.5
首先明确开关接a时,定值电阻$R_0$与灯$L_1$串联;接b时,$R_0$与灯$L_2$串联。先利用额定电压和额定功率计算两灯的电阻,再根据$R_0$的功率比推导两次电路的电流关系,最后结合电源电压不变,通过欧姆定律列方程求出$R_0$,再根据总功率与电流的关系求出总功率之比。
【解析】
1. 计算灯$L_1$、$L_2$的电阻:
根据公式$R=\frac{U_{额}^2}{P_{额}}$,
$R_1=\frac{(6V)^2}{6W}=6\Omega$,
$R_2=\frac{(6V)^2}{1.2W}=30\Omega$。
2. 由功率比求电流比:
定值电阻的功率$P=I^2R_0$,因$R_0$不变,故$\frac{P_1}{P_2}=(\frac{I_1}{I_2})^2=\frac{9}{1}$,得$\frac{I_1}{I_2}=\frac{3}{1}$。
已知$I_1=0.3A$,则$I_2=\frac{0.3A}{3}=0.1A$。
3. 求$R_0$的阻值:
电源电压$U$不变,根据欧姆定律$U=I(R_{总})$,
接a时:$U=I_1(R_0+R_1)=0.3A×(R_0+6\Omega)$,
接b时:$U=I_2(R_0+R_2)=0.1A×(R_0+30\Omega)$,
联立方程:$0.3(R_0+6)=0.1(R_0+30)$,
解得:$0.2R_0=1.2$,$R_0=6\Omega$。
4. 求总功率之比:
电路总功率$P_{总}=UI$,电源电压$U$不变,故总功率之比等于电流之比,
$\frac{P_{总1}}{P_{总2}}=\frac{I_1}{I_2}=\frac{0.3A}{0.1A}=\frac{3}{1}$。
【答案】
6;3:1
【知识点】
欧姆定律;电功率计算;串联电路特点
【点评】
本题综合考查欧姆定律与电功率的应用,核心是利用功率比推导电流关系,结合电源电压不变建立方程求解,需熟练掌握相关公式的灵活运用,难度适中。
【难度系数】
0.5

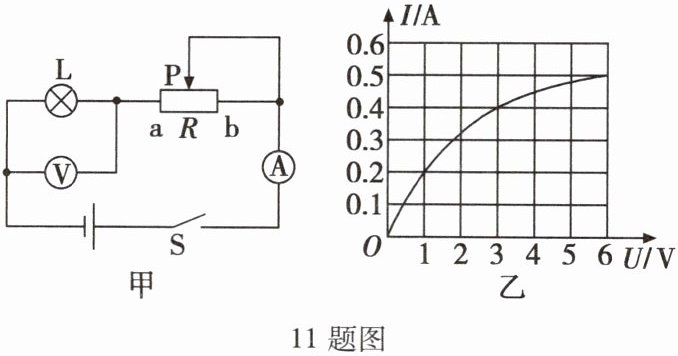

11.在如图甲所示的电路中,电源电压恒定不变,灯L标有“6 V 3 W”字样,通过小灯泡的电流随其两端电压变化关系图像如图乙所示。当电压表示数为1 V时,滑动变阻器的滑片位于某一端点位置,且消耗的功率为$P_1$;当电压表示数为3 V时,滑动变阻器消耗的功率为$P_2$。已知$P_1:P_2 =2:3$,则电源电压$U=$

9
V,滑动变阻器的最大阻值$R=$40
Ω。答案
11. 9 40
解析
【分析】
本题为串联电路结合I-U图像的计算题,解题思路:1. 从图乙的I-U图像中,找到电压表示数为1V、3V时对应的电路电流;2. 利用串联电路电压规律,分别表示两种情况下滑动变阻器的功率;3. 根据已知的功率比P₁:P₂=2:3,列方程求解电源电压;4. 结合电压为1V时滑片在滑动变阻器端点(接入最大阻值),计算滑动变阻器的最大阻值。
【解析】
解:由图乙可知,当灯泡两端电压U_L1=1V时,电路电流I₁=0.2A;当灯泡两端电压U_L2=3V时,电路电流I₂=0.4A。
设电源电压为U,串联电路总电压等于各部分电压之和,因此:
当电压表示数为1V时,滑动变阻器两端电压U滑₁=U - U_L1=U -1V,滑动变阻器的功率P₁=U滑₁·I₁=(U -1)×0.2;
当电压表示数为3V时,滑动变阻器两端电压U滑₂=U - U_L2=U -3V,滑动变阻器的功率P₂=U滑₂·I₂=(U -3)×0.4;
已知P₁:P₂=2:3,代入得:
[(U -1)×0.2] : [(U -3)×0.4] = 2 : 3
化简得:(U -1)/(2(U -3)) = 2/3
交叉相乘:3(U -1)=4(U -3),解得U=9V;
当电压表示数为1V时,滑片在滑动变阻器的端点(a端),此时滑动变阻器接入最大阻值R,根据欧姆定律:
R=U滑₁/I₁=(9V -1V)/0.2A=40Ω。
【答案】
9;40
【知识点】
串联电路特点、电功率计算、I-U图像应用
【点评】
本题需结合串联电路规律和I-U图像提取数据,通过功率比例关系建立方程求解,关键是理清滑动变阻器电压与总电压的关系,难度适中,考查学生的综合应用能力。
【难度系数】
0.5
本题为串联电路结合I-U图像的计算题,解题思路:1. 从图乙的I-U图像中,找到电压表示数为1V、3V时对应的电路电流;2. 利用串联电路电压规律,分别表示两种情况下滑动变阻器的功率;3. 根据已知的功率比P₁:P₂=2:3,列方程求解电源电压;4. 结合电压为1V时滑片在滑动变阻器端点(接入最大阻值),计算滑动变阻器的最大阻值。
【解析】
解:由图乙可知,当灯泡两端电压U_L1=1V时,电路电流I₁=0.2A;当灯泡两端电压U_L2=3V时,电路电流I₂=0.4A。
设电源电压为U,串联电路总电压等于各部分电压之和,因此:
当电压表示数为1V时,滑动变阻器两端电压U滑₁=U - U_L1=U -1V,滑动变阻器的功率P₁=U滑₁·I₁=(U -1)×0.2;
当电压表示数为3V时,滑动变阻器两端电压U滑₂=U - U_L2=U -3V,滑动变阻器的功率P₂=U滑₂·I₂=(U -3)×0.4;
已知P₁:P₂=2:3,代入得:
[(U -1)×0.2] : [(U -3)×0.4] = 2 : 3
化简得:(U -1)/(2(U -3)) = 2/3
交叉相乘:3(U -1)=4(U -3),解得U=9V;
当电压表示数为1V时,滑片在滑动变阻器的端点(a端),此时滑动变阻器接入最大阻值R,根据欧姆定律:
R=U滑₁/I₁=(9V -1V)/0.2A=40Ω。
【答案】
9;40
【知识点】
串联电路特点、电功率计算、I-U图像应用
【点评】
本题需结合串联电路规律和I-U图像提取数据,通过功率比例关系建立方程求解,关键是理清滑动变阻器电压与总电压的关系,难度适中,考查学生的综合应用能力。
【难度系数】
0.5
