4. ::为了“探究串联电路中用电器两端的电压与电源两端电压的关系”，小荣和小德准备了如下实验器材：A.电源一个(电压为6 V)；B.小灯泡两种规格各若干个；C.电压表三个(量程0～3 V，0～15 V)；D.开关一个；E.导线若干。

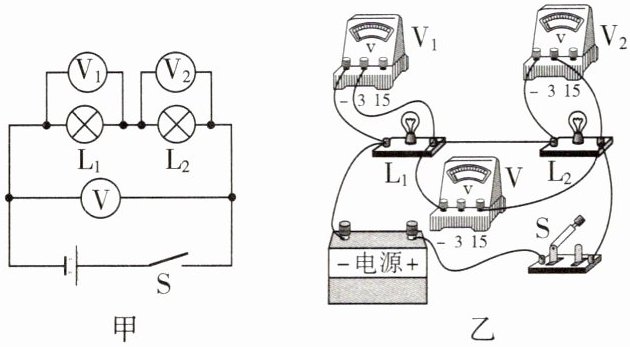

(1)通过讨论，他们设计了如图甲所示的电路图，$\mathrm{L}_1$、$\mathrm{L}_2$均选用正常发光时电压为3 V的小灯泡，由于实验前未明确$\mathrm{L}_1$、$\mathrm{L}_2$两端电压的大小，故电压表$\mathrm{V}_1$、$\mathrm{V}_2$的量程应选（填“0～3 V”或“0～15 V”），待完成$\mathrm{L}_1$、$\mathrm{L}_2$电压值的初步测量后，最终选定$\mathrm{V}_1$、$\mathrm{V}_2$的量程。

(2)接入电压表$\mathrm{V}$，完成实物连线如图乙所示，经检查有一根导线连接错误，请你在连错的导线上画“×”，并用笔画线代替导线画出正确的接法。
(3)正确连接电路后，闭合开关$\mathrm{S}$，发现$\mathrm{L}_1$不亮，$\mathrm{V}_1$指针几乎不偏转，$\mathrm{L}_2$过亮，$\mathrm{V}_2$超量程，造成这一现象的原因可能是$\mathrm{L}_1$发生了（填“短路”或“断路”）。
(4)排除故障后，小荣和小德完成了实验，并把数据记录在下表中。

分析实验数据，小荣得出两个实验结论：①串联电路两端的总电压各部分电路两端的电压之和；②串联电路中，各部分电路两端电压相等。
(5)(实验评估)实验结束后，小荣和小德互相交流，小德指出结论②是错误的，造成结论错误的原因是。

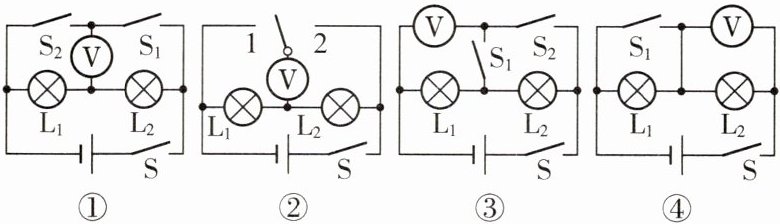

拓展1 利用本实验结论，下列四个电路图中，只通过开关的断开、闭合或切换就可得到灯$\mathrm{L}_1$和$\mathrm{L}_2$两端电压的是（填序号）。

拓展2 小荣在原有实验器材的基础上又增加了一个电流表，组成了并联电路，请在图中的虚线框中填入电源、电压表和电流表的符号将电路补充完整。

(1)0～15 V
(2)如图所示
(3)短路
(4)等于
(5)使用的两个小灯泡规格相同
拓展1 ③④
【点拨】①②中若电压表能测量出L₁两端的电压，则不能测量出L₂两端的电压，因开关切换后有电流从电压表负接线柱流入的情况；③中只闭合S、S₁，电压表测量L₁两端的电压，只闭合S、S₂，电压表测量电源电压，根据串联电路电压规律可得出L₂两端的电压；④中闭合S、S₁，L₁被短路，电压表测量电源电压，只闭合S，电压表测量L₂两端的电压，根据串联电路电压规律可得出L₁两端的电压。故选③④。
拓展2 如图所示
