1.（科学思维 科学推理）如图所示的电路，若电流表$\mathrm{A}_1$、$\mathrm{A}_2$都是好的，但当开关闭合以后，$\mathrm{A}_1$的指针向右偏转的角度很大，$\mathrm{A}_2$的指针向右偏转的角度很小，这可能是（）

A.电流先通过$\mathrm{A}_1$后通过$\mathrm{A}_2$，故$\mathrm{A}_1$的示数大于$\mathrm{A}_2$
B.$\mathrm{A}_2$的正、负接线柱接反了
C.通过$\mathrm{A}_1$和$\mathrm{A}_2$的电流不相等
D.$\mathrm{A}_2$所接的量程大于$\mathrm{A}_1$所接的量程

1.D 【点拨】由于串联电路电流处处相等，所以$\mathrm{A}_1$的示数等于$\mathrm{A}_2$的示数，故A错误；$\mathrm{A}_1$、$\mathrm{A}_2$的指针都是向右偏转，则正、负接线柱接线都是正确的，故B错误；该电路为串联电路，电流表$\mathrm{A}_1$、$\mathrm{A}_2$测的是同一电流，所以测得的电流相等，故C错误；$\mathrm{A}_1$、$\mathrm{A}_2$的示数相同，但两个表指针向右偏转的角度不同，说明所用量程不同，由于$\mathrm{A}_2$的指针向右偏转的角度很小，则$\mathrm{A}_2$所接的量程大于$\mathrm{A}_1$所接的量程。故选D。

2. 如图所示的电路中,闭合开关 S,下列说法中正确的是 ()

A.电压表 V₁ 测电源电压,电压表 V₂ 测 L₁ 两端的电压
B.若 L₂ 短路,则电压表 V₁ 的示数将变为零
C.若 L₁ 短路,则电压表 V₂ 的示数与电压表 V₁ 的示数相同
D.断开开关 S,则 L₁ 与 L₂ 并联,电压表 V₁ 和电压表 V₂ 都测的是电源电压

2.C

3. 在使用电流表测量电路中电流的实验中，如图所示，只有电流表接入电路中的一部分可见，下列说法正确的是（）

A.a导线中电流为2.5 A
B.b导线中电流为1.5 A
C.b导线中电流可能为1.7 A
D.b导线和c导线中电流之和为1.5 A

3.C 【点拨】电流表的接线等效为如图所示:由题图可知电流表的量程选择的是0~3 A,分度值是0.1 A,所以图中电流表的读数为$I=1.5\ \mathrm{A}$,由等效电路图可知,该电路为并联电路的一部分。$a$导线中的电流即电流表的读数,$I_a=I=1.5\ \mathrm{A}$,故A不符合题意;若$b$导线为干路中的导线,则$I_b=I_c+I_a$,$I_b＞1.5\ \mathrm{A}$,若$a$导线为干路中的导线,则$I_a=I_b+I_c$,$I_b＜1.5\ \mathrm{A}$,若$c$导线为干路中的导线,则$I_c=I_a+I_b$,则$I_b$可以是任意电流值,综上所述,$b$导线中的电流不是确定值,故B不符合题意,C符合题意;若$a$导线为干路中的导线,则$I_a=I_b+I_c=1.5\ \mathrm{A}$,所以$b$导线和$c$导线中电流之和可能为1.5 A,而若$a$导线为支路中的导线,则$I_b+I_c＞I_a=1.5\ \mathrm{A}$,故D不符合题意。故选C。

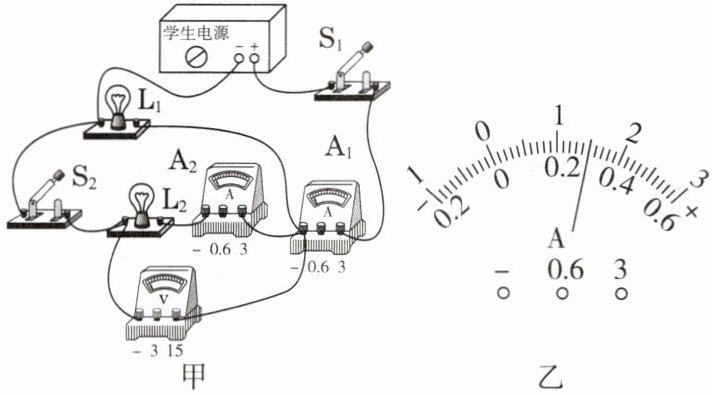

4. [南京建邺区期中] 如图所示电路，电源电压恒定。闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$，小灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均发光。电压表$\mathrm{V}$的示数为$6\ \mathrm{V}$，电流表$\mathrm{A}_1$和$\mathrm{A}_2$的指针均如图乙所示。若只断开开关$\mathrm{S}_2$，则电表$\mathrm{A}_1$、$\mathrm{A}_2$和$\mathrm{V}$的示数变为（）


A.$1.2\ \mathrm{A}$、$0\ \mathrm{A}$、$0\ \mathrm{V}$
B.$1.5\ \mathrm{A}$、$0\ \mathrm{A}$、$6\ \mathrm{V}$
C.$0.3\ \mathrm{A}$、$1.2\ \mathrm{A}$、$6\ \mathrm{V}$
D.$1.5\ \mathrm{A}$、$0.3\ \mathrm{A}$、$0\ \mathrm{V}$

4.A 【点拨】由图甲可知,闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$,两灯泡并联,电流表$\mathrm{A}_1$在干路上测干路电流,电流表$\mathrm{A}_2$测$\mathrm{L}_2$所在支路的电流,电压表测$\mathrm{L}_2$两端电压;此时电压表$\mathrm{V}$的示数为6 V,电流表$\mathrm{A}_1$和$\mathrm{A}_2$的指针偏转角度相同,根据并联电路电流的特点可知,电流表$\mathrm{A}_1$示数大,因此选用的是0~3 A量程,示数为1.5 A,则干路电流为1.5 A;电流表$\mathrm{A}_2$示数小,因此选用的是0~0.6 A量程,示数为0.3 A,即通过$\mathrm{L}_2$的电流为0.3 A,所以通过$\mathrm{L}_1$的电流$I_1=I-I_2=1.5\ \mathrm{A}-0.3\ \mathrm{A}=1.2\ \mathrm{A}$。若只断开开关$\mathrm{S}_2$,由图甲可知,此时电路为只有$\mathrm{L}_1$的简单电路,电流表$\mathrm{A}_1$测通过$\mathrm{L}_1$的电流,因$\mathrm{L}_1$两端电压不变,因此电流不变,所以电流表$\mathrm{A}_1$的示数为1.2 A,电流表$\mathrm{A}_2$处于断路状态,示数为0 A,电压表也无法与电源两端相连,示数为0 V。故A符合题意。

5. [重庆期中] 在如图所示的电路中，电源电压保持不变。灯$\mathrm{L}_1$、$\mathrm{L}_2$是两个不同规格的小灯泡。只闭合开关$\mathrm{S}_1$时，电压表的示数为$3\ \mathrm{V}$；只闭合开关$\mathrm{S}_2$时，电压表的示数为$1.2\ \mathrm{V}$；只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时，两电流表的示数分别为$0.46\ \mathrm{A}$、$0.18\ \mathrm{A}$。下列说法正确的是（）

A.电源电压为$4.2\ \mathrm{V}$
B.只闭合开关$\mathrm{S}_2$时，灯$\mathrm{L}_2$两端的电压为$1.2\ \mathrm{V}$
C.只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时，通过灯$\mathrm{L}_1$的电流为$0.28\ \mathrm{A}$
D.开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$都闭合时，灯$\mathrm{L}_1$、$\mathrm{L}_2$两端的电压均为$3\ \mathrm{V}$
（第5题）

5.C 【点拨】只闭合开关$\mathrm{S}_1$时,电路为$\mathrm{L}_1$的简单电路,电压表测$\mathrm{L}_1$两端的电压,已知电压表的示数为3 V,即电源电压$U=U_1=3\ \mathrm{V}$,故A错误;只闭合开关$\mathrm{S}_2$时,$\mathrm{L}_1$和$\mathrm{L}_2$串联,电压表测量$\mathrm{L}_1$两端的电压,即灯$\mathrm{L}_1$两端的电压为1.2 V,而电源电压为3 V,根据串联电路的电压规律可得,灯$\mathrm{L}_2$两端的电压$U_2=3\ \mathrm{V}-1.2\ \mathrm{V}=1.8\ \mathrm{V}$,故B错误;只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$时,$\mathrm{L}_1$和$\mathrm{L}_2$并联,电流表$\mathrm{A}_1$测量干路电流,则干路电流$I=0.46\ \mathrm{A}$,$\mathrm{A}_2$测量通过$\mathrm{L}_2$的电流,即$I_2=0.18\ \mathrm{A}$,由并联电路中干路电流等于各支路电流之和可得,通过$\mathrm{L}_1$的电流$I_1=I-I_2=0.46\ \mathrm{A}-0.18\ \mathrm{A}=0.28\ \mathrm{A}$,故C正确;开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$都闭合时,电流不经过用电器直接将电源两端连接起来,会造成电源短路,是不允许的,故D错误。故选C。

6. 如图，当$\mathrm{S}_1$断开、$\mathrm{S}_2$闭合时，电流表示数为0.2 A，这时通过$\mathrm{L}_1$的电流是A。当$\mathrm{S}_1$、$\mathrm{S}_2$都闭合时，电流表的示数是0.38 A，这时（填“有”或“没有”）电流通过$\mathrm{L}_1$，原因是。

6. 0.2；没有；$\mathrm{L}_1$被$\mathrm{S}_1$短路

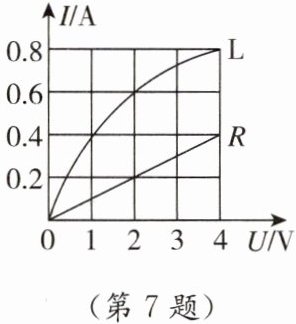

7. 两种电学元件L与R的I-U关系图像如图所示，分析该图像，将L与R并联在电压恒为4 V的电源两端，干路中的电流为A；若将L与R串联在电压恒为5 V的电源两端，L两端的电压为V。

7. 1.2；1 【点拨】若将它们并联在电源电压为4 V的电路中，由并联电路电压特点可知，L和R两端的电压都为4 V，由图像可知，此时$I_R=0.4\ \mathrm{A}$，$I_L=0.8\ \mathrm{A}$；由并联电路电流特点可知，干路电流$I=I_R+I_L=0.4\ \mathrm{A}+0.8\ \mathrm{A}=1.2\ \mathrm{A}$；若将它们串联在电源电压为5 V的电路中，则串联电路中电流处处相等，由图像可知，当电路中电流为0.4 A时，$U_L=1\ \mathrm{V}$，$U_R=4\ \mathrm{V}$，电源两端的电压$U_{\mathrm{电源}}=U_R+U_L=4\ \mathrm{V}+1\ \mathrm{V}=5\ \mathrm{V}$，符合题意，故若将它们串联在电源电压为5 V的电路中，L两端的电压为1 V。
