7. 如图所示的电路中，闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$，小灯泡$\mathrm{L}_1$和$\mathrm{L}_2$正常发光，电流表和电压表均有示数，下列关于该电路的说法错误的是 （
A.电流表测量的是通过$\mathrm{L}_1$的电流
B.电压表不能测量$\mathrm{L}_1$两端的电压
C.取下$\mathrm{L}_2$时，$\mathrm{L}_1$正常发光
D.只断开开关$\mathrm{S}_2$时，电压表无示数
B
）A.电流表测量的是通过$\mathrm{L}_1$的电流
B.电压表不能测量$\mathrm{L}_1$两端的电压
C.取下$\mathrm{L}_2$时，$\mathrm{L}_1$正常发光
D.只断开开关$\mathrm{S}_2$时，电压表无示数
答案
7. B 【点拨】由图知,闭合开关S₁、S₂,两灯并联,电流表在灯L₁所在支路,测量通过L₁的电流;电压表在灯L₂两端,由于并联电路中各支路两端的电压相等,所以也可以测量L₁两端的电压;因并联电路各用电器独立工作、互不影响,故取下L₂时,L₁仍然正常发光;当开关S₁闭合、S₂断开时,小灯泡L₂和电压表没有接入电路中,电压表无示数。
解析
【分析】先判断闭合$\mathrm{S}_1$、$\mathrm{S}_2$时电路为$\mathrm{L}_1$与$\mathrm{L}_2$并联，明确电流表测$\mathrm{L}_1$支路电流、电压表并联在$\mathrm{L}_2$两端；再逐一分析各选项，找出错误说法。
【解析】闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$时，电流从电源正极经$\mathrm{S}_1$后分为两条支路：一条经电流表、$\mathrm{L}_1$回到电源负极，另一条经$\mathrm{L}_2$、$\mathrm{S}_2$回到电源负极，故$\mathrm{L}_1$与$\mathrm{L}_2$并联。
选项A：电流表位于$\mathrm{L}_1$的支路中，测量通过$\mathrm{L}_1$的电流，该说法正确。
选项B：并联电路各支路两端电压相等，等于电源电压，电压表并联在$\mathrm{L}_2$两端，而$\mathrm{L}_1$两端电压等于电源电压，因此电压表也能测量$\mathrm{L}_1$两端的电压，该说法错误。
选项C：并联电路中各用电器独立工作、互不影响，取下$\mathrm{L}_2$时，$\mathrm{L}_1$所在支路仍为通路，故$\mathrm{L}_1$正常发光，该说法正确。
选项D：只断开$\mathrm{S}_2$时，$\mathrm{L}_2$支路断开，电压表未接入电路，因此电压表无示数，该说法正确。
综上，错误的说法是选项B。
【答案】B
【知识点】并联电路、电流表使用、电压表使用
【点评】本题考查并联电路特点及电表的使用，需先明确电路连接方式，结合并联电路独立工作的特性分析选项，属于基础电路分析题。
【难度系数】0.6
【解析】闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$时，电流从电源正极经$\mathrm{S}_1$后分为两条支路：一条经电流表、$\mathrm{L}_1$回到电源负极，另一条经$\mathrm{L}_2$、$\mathrm{S}_2$回到电源负极，故$\mathrm{L}_1$与$\mathrm{L}_2$并联。
选项A：电流表位于$\mathrm{L}_1$的支路中，测量通过$\mathrm{L}_1$的电流，该说法正确。
选项B：并联电路各支路两端电压相等，等于电源电压，电压表并联在$\mathrm{L}_2$两端，而$\mathrm{L}_1$两端电压等于电源电压，因此电压表也能测量$\mathrm{L}_1$两端的电压，该说法错误。
选项C：并联电路中各用电器独立工作、互不影响，取下$\mathrm{L}_2$时，$\mathrm{L}_1$所在支路仍为通路，故$\mathrm{L}_1$正常发光，该说法正确。
选项D：只断开$\mathrm{S}_2$时，$\mathrm{L}_2$支路断开，电压表未接入电路，因此电压表无示数，该说法正确。
综上，错误的说法是选项B。
【答案】B
【知识点】并联电路、电流表使用、电压表使用
【点评】本题考查并联电路特点及电表的使用，需先明确电路连接方式，结合并联电路独立工作的特性分析选项，属于基础电路分析题。
【难度系数】0.6
8.（教材习题改编）如图所示的电路中，闭合开关S，灯泡发光，两电表都有示数。若将电压表与电流表交换位置后，再闭合开关S，电路中会出现的情况是（
A.灯泡仍发光
B.电流表被烧坏
C.电压表的示数为零
D.电压表的示数接近电源电压
D
）A.灯泡仍发光
B.电流表被烧坏
C.电压表的示数为零
D.电压表的示数接近电源电压
答案
8. D
解析
【分析】首先明确原电路中电压表并联在灯泡两端、电流表与灯泡串联的连接方式。当电压表与电流表交换位置后，电压表会串联在电路中，由于电压表内阻极大，根据欧姆定律，电路中的电流会极小，几乎为零，因此灯泡不会发光，电流表也不会被烧坏；此时电压表相当于直接接在电源两端，其示数接近电源电压，据此分析各选项。
【解析】交换电压表与电流表位置后，电压表串联在电路中。因为电压表的内阻非常大，根据欧姆定律$I=\frac{U}{R_{总}}$，电路总电阻极大，导致电路中的电流极小，几乎为零，所以灯泡因电流过小无法发光，电流表不会被烧坏，故A、B错误；此时电压表两端的电压几乎等于电源电压，即电压表的示数接近电源电压，故C错误，D正确。
【答案】D
【知识点】电路连接、电压表使用、电流表使用
【点评】本题考查电表的使用特点，关键是理解电压表内阻大、电流表内阻小的特性，分析交换位置后的电路状态，属于基础电路分析题。
【难度系数】0.4
【解析】交换电压表与电流表位置后，电压表串联在电路中。因为电压表的内阻非常大，根据欧姆定律$I=\frac{U}{R_{总}}$，电路总电阻极大，导致电路中的电流极小，几乎为零，所以灯泡因电流过小无法发光，电流表不会被烧坏，故A、B错误；此时电压表两端的电压几乎等于电源电压，即电压表的示数接近电源电压，故C错误，D正确。
【答案】D
【知识点】电路连接、电压表使用、电流表使用
【点评】本题考查电表的使用特点，关键是理解电压表内阻大、电流表内阻小的特性，分析交换位置后的电路状态，属于基础电路分析题。
【难度系数】0.4

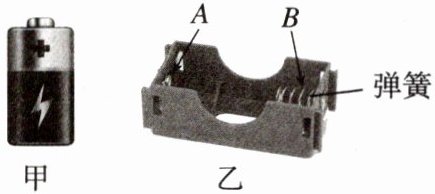

9. 如图，这是同学们在实验室中见到的新干电池和电池盒，将图甲所示的干电池正确装入图乙所示的电池盒中，则电池盒的
A
（填“A”或“B”）端连接干电池的正极，若实验需要3 V的电压，应将两节干电池串联
（填“串联”或“并联”）。答案
9. A;串联
解析
【分析】要解决该问题，需明确两点：一是干电池的正负极特征及电池盒的导电结构，二是串并联电池组的电压规律。干电池带“+”号的凸起端为正极，装入电池盒时需对应金属导电端；一节干电池电压为1.5V，串联电池组总电压等于各电池电压之和，并联电池组电压与单节相同，据此判断连接方式。
【解析】1. 干电池的正极是带有“+”标识的凸起金属端，装入电池盒时，需将正极与电池盒的金属导电端连接，图中A端为金属导电片，因此电池盒的A端连接干电池的正极；2. 一节干电池电压为1.5V，要得到3V电压，根据串联电池组的电压规律（总电压等于各电池电压之和），两节干电池串联后总电压为1.5V×2=3V，而并联时总电压仍为1.5V，故应选择串联。
【答案】A；串联
【知识点】干电池的结构、串联电路电压规律
【点评】本题考查电学基础常识，涉及干电池的正确安装和电池连接方式，属于教材基础知识点，难度较低，学生易掌握。
【难度系数】0.7
【解析】1. 干电池的正极是带有“+”标识的凸起金属端，装入电池盒时，需将正极与电池盒的金属导电端连接，图中A端为金属导电片，因此电池盒的A端连接干电池的正极；2. 一节干电池电压为1.5V，要得到3V电压，根据串联电池组的电压规律（总电压等于各电池电压之和），两节干电池串联后总电压为1.5V×2=3V，而并联时总电压仍为1.5V，故应选择串联。
【答案】A；串联
【知识点】干电池的结构、串联电路电压规律
【点评】本题考查电学基础常识，涉及干电池的正确安装和电池连接方式，属于教材基础知识点，难度较低，学生易掌握。
【难度系数】0.7
10.（科学推理）如图所示电路，甲、乙是电学仪表，闭合开关S后，灯泡$\mathrm{L}_1$、$\mathrm{L}_2$均正常发光，则甲是
电压
表，乙是电流
表。（均填“电压”或“电流”）答案
10. 电压;电流
解析
【分析】
要判断甲、乙是电流表还是电压表，需依据电流表串联在电路中（相当于导线）、电压表并联在电路中（相当于开路）的使用规则，结合闭合开关后两灯均正常发光的条件分析：若甲为电流表，会造成L1短路，无法正常发光；若乙为电压表，电路相当于开路，两灯都不能发光。因此需让乙串联在干路，甲并联在电路中，才能使两灯正常工作。
【解析】
根据电流表、电压表的使用规则：
1. 若乙为电压表，电路处于开路状态，灯泡L1、L2均无法发光，不符合题意，故乙为电流表；
2. 若甲为电流表，会直接短路L1，导致L1无法发光，不符合两灯均正常发光的条件，故甲为电压表。
此时电路为L1与L2并联，乙测干路电流，甲测L1两端电压，两灯可正常发光。
【答案】
电压；电流
【知识点】
电流表使用；电压表使用；电路分析
【点评】
本题考查电流表和电压表的使用规则，需结合电路通路情况判断电表类型，核心是明确电表连接方式对电路的影响，是电路基础分析题。
【难度系数】
0.3
要判断甲、乙是电流表还是电压表，需依据电流表串联在电路中（相当于导线）、电压表并联在电路中（相当于开路）的使用规则，结合闭合开关后两灯均正常发光的条件分析：若甲为电流表，会造成L1短路，无法正常发光；若乙为电压表，电路相当于开路，两灯都不能发光。因此需让乙串联在干路，甲并联在电路中，才能使两灯正常工作。
【解析】
根据电流表、电压表的使用规则：
1. 若乙为电压表，电路处于开路状态，灯泡L1、L2均无法发光，不符合题意，故乙为电流表；
2. 若甲为电流表，会直接短路L1，导致L1无法发光，不符合两灯均正常发光的条件，故甲为电压表。
此时电路为L1与L2并联，乙测干路电流，甲测L1两端电压，两灯可正常发光。
【答案】
电压；电流
【知识点】
电流表使用；电压表使用；电路分析
【点评】
本题考查电流表和电压表的使用规则，需结合电路通路情况判断电表类型，核心是明确电表连接方式对电路的影响，是电路基础分析题。
【难度系数】
0.3

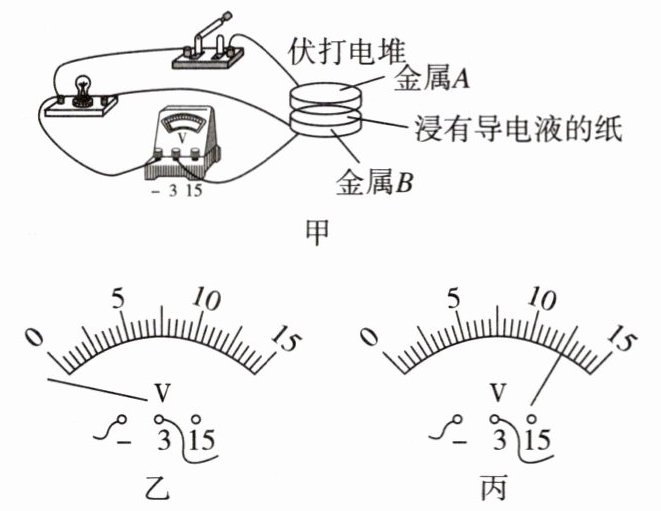

11. 小明自制“伏打电堆”并连接了如图甲所示电路，闭合开关后小灯泡发光，电压表(量程为0～3 V和0～15 V，小量程上的数字模糊不清)指针位置如图乙所示，则金属
A
(填字母)是电堆正极；重新正确连接电压表，闭合开关后电压表指针位置如图丙所示，电压表的示数应为2.5
V。答案
11. A;2.5
解析
【分析】
首先，电压表的使用规则是电流需从正接线柱流入、负接线柱流出，此时指针正偏；若指针反向偏转，说明正负接线柱接反，可据此判断电堆的正负极。其次，正确连接电压表后，根据所选量程和分度值读取电压表示数。
步骤1：观察图乙，电压表指针反向偏转，说明正负接线柱接反，电流从电压表负接线柱流入、正接线柱流出，结合电路连接关系，判断电堆正极。
步骤2：重新正确连接电压表后，确定电压表量程，根据指针位置读取电压值。
【解析】
1. 判断电堆正极：电压表使用时要求“正进负出”，图乙中电压表指针反向偏转，说明正负接线柱接反，即电流从电压表的负接线柱流入、正接线柱流出。结合甲图电路，电压表负接线柱通过灯泡、开关与金属A相连，正接线柱与金属B相连，因此金属A是电堆的正极。
2. 读取电压表示数：重新正确连接电压表后，电压表选用0～3V量程，该量程的分度值为0.1V，图丙中指针指向2.5V刻度处，故电压表示数为2.5V。
【答案】
A；2.5
【知识点】
电压表的使用；电压的测量
【点评】
本题结合自制伏打电堆考查电压表的使用，核心是根据指针偏转方向判断接线是否正确，再规范读取电压值，属于基础应用类题目。
【难度系数】
0.4
首先，电压表的使用规则是电流需从正接线柱流入、负接线柱流出，此时指针正偏；若指针反向偏转，说明正负接线柱接反，可据此判断电堆的正负极。其次，正确连接电压表后，根据所选量程和分度值读取电压表示数。
步骤1：观察图乙，电压表指针反向偏转，说明正负接线柱接反，电流从电压表负接线柱流入、正接线柱流出，结合电路连接关系，判断电堆正极。
步骤2：重新正确连接电压表后，确定电压表量程，根据指针位置读取电压值。
【解析】
1. 判断电堆正极：电压表使用时要求“正进负出”，图乙中电压表指针反向偏转，说明正负接线柱接反，即电流从电压表的负接线柱流入、正接线柱流出。结合甲图电路，电压表负接线柱通过灯泡、开关与金属A相连，正接线柱与金属B相连，因此金属A是电堆的正极。
2. 读取电压表示数：重新正确连接电压表后，电压表选用0～3V量程，该量程的分度值为0.1V，图丙中指针指向2.5V刻度处，故电压表示数为2.5V。
【答案】
A；2.5
【知识点】
电压表的使用；电压的测量
【点评】
本题结合自制伏打电堆考查电压表的使用，核心是根据指针偏转方向判断接线是否正确，再规范读取电压值，属于基础应用类题目。
【难度系数】
0.4

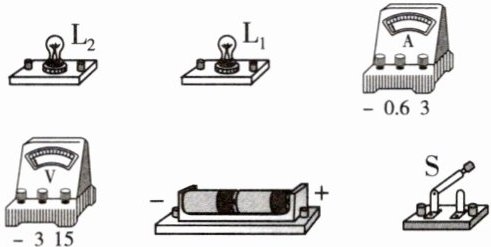

12.如图所示,请用笔画线代替导线连接实物电路。
要求:L₁、L₂串联,开关控制整个电路,电流表测电路中的电流,电压表测L₂两端的电压。
要求:L₁、L₂串联,开关控制整个电路,电流表测电路中的电流,电压表测L₂两端的电压。
答案
12. 如图所示
解析
【分析】要完成符合要求的实物电路连接，需先明确各元件的连接规则：L₁、L₂串联意味着电流需依次经过两灯；开关控制整个电路，需接在干路；电流表测电路电流，应串联在电路中；电压表测L₂两端电压，需并联在L₂两端，且电表要满足“正进负出”，结合电源（一节干电池，电压约1.5V）选择合适量程。解题时先构建串联主电路，再接入电压表。
【解析】1. 串联主电路连接：从电源正极出发，依次连接开关、电流表（选0~0.6A量程，接“-”和“0.6”接线柱）、L₁、L₂，最后回到电源负极，形成串联回路，开关和电流表接入干路，控制整个电路并测总电流。2. 电压表连接：电压表选0~3V量程（接“-”和“3”接线柱），并联在L₂两端，保证电流从电压表正接线柱流入、负接线柱流出，即可测L₂两端电压。
【答案】如图所示（对应题目给出的实物连接图）
【知识点】串联电路连接、电流表使用、电压表使用
【点评】本题是电学基础实验题，考查串联电路的实物连接及电表的正确使用，需掌握各元件的连接规则，注意量程和正负接线柱的选择，难度适中。
【难度系数】0.6
【解析】1. 串联主电路连接：从电源正极出发，依次连接开关、电流表（选0~0.6A量程，接“-”和“0.6”接线柱）、L₁、L₂，最后回到电源负极，形成串联回路，开关和电流表接入干路，控制整个电路并测总电流。2. 电压表连接：电压表选0~3V量程（接“-”和“3”接线柱），并联在L₂两端，保证电流从电压表正接线柱流入、负接线柱流出，即可测L₂两端电压。
【答案】如图所示（对应题目给出的实物连接图）
【知识点】串联电路连接、电流表使用、电压表使用
【点评】本题是电学基础实验题，考查串联电路的实物连接及电表的正确使用，需掌握各元件的连接规则，注意量程和正负接线柱的选择，难度适中。
【难度系数】0.6

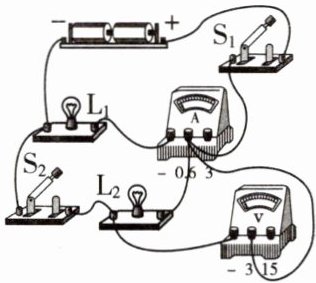

13. ★★ 如图所示的电路中，电源电压恒定，灯$\mathrm{L}_1$、$\mathrm{L}_2$是两个不同规格的小灯泡，下列判断正确的是（
A.若只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$，取下$\mathrm{L}_1$后，则$\mathrm{L}_2$不亮
B.若只闭合开关$\mathrm{S}_2$，发现$\mathrm{L}_1$比$\mathrm{L}_2$亮，则通过$\mathrm{L}_1$的电流更大
C.若闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$，则两灯都不亮，电压表示数为零
D.若只闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$，$\mathrm{L}_1$灯丝突然烧断，则电表示数都为零
C
）A.若只闭合开关$\mathrm{S}_1$、$\mathrm{S}_3$，取下$\mathrm{L}_1$后，则$\mathrm{L}_2$不亮
B.若只闭合开关$\mathrm{S}_2$，发现$\mathrm{L}_1$比$\mathrm{L}_2$亮，则通过$\mathrm{L}_1$的电流更大
C.若闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$，则两灯都不亮，电压表示数为零
D.若只闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$，$\mathrm{L}_1$灯丝突然烧断，则电表示数都为零
答案
13. C 【点拨】若只闭合开关S₁、S₃,灯L₁、L₂并联,取下L₁后,灯L₂不受影响,仍然会亮,故A错误;若只闭合开关S₂,灯L₁、L₂串联,串联电路中电流处处相等,则通过L₁与L₂的电流相等,故B错误;若闭合开关S₁、S₂、S₃,则两灯与电压表均被短路,两灯都不亮,电压表示数为零,故C正确;若只闭合开关S₁、S₂,电路为L₁的简单电路,L₁灯丝突然烧断,电压表与电流表A₁串联在电路中,电压表的示数接近电源电压,故D错误。
解析
【分析】要判断各选项的正误，需先明确不同开关组合下的电路连接方式：电流表相当于导线，电压表相当于开路，开关闭合时形成通路，需逐一分析每个开关状态对应的电流路径，结合串并联电路特点、短路情况及电表的作用来判断。
【解析】
选项A：只闭合$\mathrm{S}_1$、$\mathrm{S}_3$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，取下$\mathrm{L}_1$后，$\mathrm{L}_2$所在支路仍为通路，因此$\mathrm{L}_2$会发光，A错误。
选项B：只闭合$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，串联电路中电流处处相等，通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流大小相同，B错误。
选项C：闭合$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$时，电流从电源正极经$\mathrm{A}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$直接回到电源负极，形成电源短路，两灯均被短路，因此两灯都不亮；电压表并联在$\mathrm{L}_1$两端，此时电压表也被短路，示数为零，C正确。
选项D：只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，电路为$\mathrm{L}_1$的简单电路，若$\mathrm{L}_1$灯丝烧断，电压表会串联在电路中，由于电压表内阻极大，电路中电流几乎为零，电流表$\mathrm{A}_1$示数为零，但电压表测电源电压，示数接近电源电压，并非电表示数都为零，D错误。
【答案】C
【知识点】电路串并联判断、短路现象、电流表与电压表的使用
【点评】本题考查电路的动态分析，核心是正确识别不同开关状态下的电路结构，区分串并联和短路，需结合串并联电路的电流规律及电表的特性分析，是电路部分的典型题型。
【难度系数】0.5
【解析】
选项A：只闭合$\mathrm{S}_1$、$\mathrm{S}_3$时，$\mathrm{L}_1$与$\mathrm{L}_2$并联，取下$\mathrm{L}_1$后，$\mathrm{L}_2$所在支路仍为通路，因此$\mathrm{L}_2$会发光，A错误。
选项B：只闭合$\mathrm{S}_2$时，$\mathrm{L}_1$与$\mathrm{L}_2$串联，串联电路中电流处处相等，通过$\mathrm{L}_1$和$\mathrm{L}_2$的电流大小相同，B错误。
选项C：闭合$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$时，电流从电源正极经$\mathrm{A}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$直接回到电源负极，形成电源短路，两灯均被短路，因此两灯都不亮；电压表并联在$\mathrm{L}_1$两端，此时电压表也被短路，示数为零，C正确。
选项D：只闭合$\mathrm{S}_1$、$\mathrm{S}_2$时，电路为$\mathrm{L}_1$的简单电路，若$\mathrm{L}_1$灯丝烧断，电压表会串联在电路中，由于电压表内阻极大，电路中电流几乎为零，电流表$\mathrm{A}_1$示数为零，但电压表测电源电压，示数接近电源电压，并非电表示数都为零，D错误。
【答案】C
【知识点】电路串并联判断、短路现象、电流表与电压表的使用
【点评】本题考查电路的动态分析，核心是正确识别不同开关状态下的电路结构，区分串并联和短路，需结合串并联电路的电流规律及电表的特性分析，是电路部分的典型题型。
【难度系数】0.5
