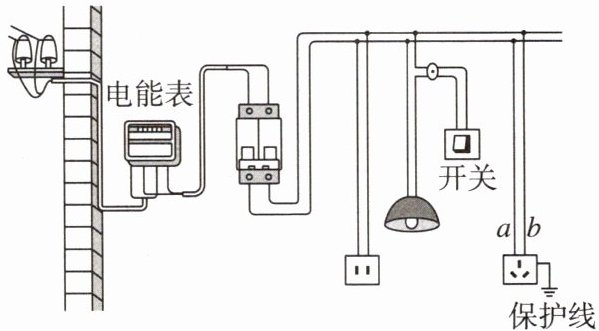

1. 如图所示的是比较简单的家庭电路示意图。关于家庭电路，下列说法正确的是（）


A.电能表是测量家庭电路中正在工作的用电器总功率的仪表
B.保险丝熔断后，可以用铜导线或者铁导线代替
C.控制灯泡的开关和它所控制的灯泡，位置可以互换
D.连接三孔插座的导线中，a导线是中性线，b导线是相线

1.D

【分析】
要判断各选项的正误，需掌握家庭电路中电能表的作用、保险丝的选用规则、开关与灯泡的连接要求、三孔插座的接线规范等知识点，逐一分析每个选项的对错。
【解析】
选项A：电能表的作用是测量家庭电路中消耗的电能（电功），并非测量用电器总功率，因此A错误。
选项B：保险丝需用熔点低、电阻率大的材料，铜导线、铁导线的熔点高，电流过大时不易熔断，无法起到保护电路的作用，不能替代保险丝，因此B错误。
选项C：控制灯泡的开关必须接在火线上，断开开关时灯泡与火线断开，避免触电；若开关和灯泡位置互换，断开开关后灯泡仍与火线相连，存在安全隐患，位置不可互换，因此C错误。
选项D：三孔插座遵循“左零右火上地”的接线规则，图中保护线为地线，因此连接三孔插座的a导线是中性线（零线），b导线是相线（火线），D正确。
【答案】
D
【知识点】
家庭电路连接；安全用电；电能表作用
【点评】
本题考查家庭电路的基础常识，需牢记各元件的正确连接规则，属于常规基础题，需准确掌握知识点细节。
【难度系数】
0.4

2. 如图所示，小明发现浴室使用的带防护罩的插座，面板上有一个双孔插座和一个三孔插座。关于家庭电路及安全用电，下列说法中正确的是 （）

A.防护罩可以防止水进入插孔发生短路
B.该插座与家里的照明灯是串联的
C.双孔插座和三孔插座是串联的
D.三脚插头去掉最长的一脚，仍可以在该插座上安全使用

2.A

【分析】本题考查家庭电路与安全用电的相关知识，需逐一分析各选项：明确家庭电路中插座的连接方式为并联，三脚插头的接地脚作用是防止触电，浴室潮湿环境下需防止水引发短路等安全问题，据此判断每个选项的正误。
【解析】A选项：浴室环境潮湿，水是导体，防护罩可防止水进入插孔，避免火线与零线直接连通发生短路，也能防止触电，说法正确；B选项：家庭电路中，插座与照明灯等用电器为并联连接，这样各用电器可独立工作、互不影响，并非串联，说法错误；C选项：双孔插座和三孔插座在家庭电路中均为并联，若串联会导致用电器分压，无法正常工作，说法错误；D选项：三脚插头最长的一脚是接地脚，用于连接用电器金属外壳，去掉后，用电器漏电时金属外壳带电会引发触电，不能安全使用，说法错误。
【答案】A
【知识点】家庭电路、安全用电
【点评】本题围绕家庭电路的基本连接和安全用电常识命题，属于基础知识点考查，需学生掌握插座连接方式、三脚插头作用及安全用电要点，难度适中。
【难度系数】0.6

3.[2026·北京海淀区期末]如图所示的为小明家中配电箱内的空气开关，①为总开关，②为控制照明灯的开关，③为控制插座的开关。下列分析正确的是（）

A.若①自动断开，可能是由于电路短路
B.若只有②自动断开，可能是由于照明灯断路
C.若只有③自动断开，一定是插座中接入用电器的总电功率过大
D.若某个空气开关自动断开，排除故障后需更换该空气开关

3.A

【分析】
要解决本题，需明确空气开关的工作原理：当家庭电路中电流过大（短路或总功率过大）时，空气开关会自动断开以保护电路；而电路断路时电流为零，空气开关不会断开。结合各开关功能（①为总开关，②控制照明灯，③控制插座），逐一分析选项即可。
【解析】
空气开关的作用是在电路电流过大时自动断开，切断电路。对各选项分析如下：
选项A：①是总开关，自动断开说明整个电路电流过大，电路短路是电流过大的原因之一，因此“可能是由于电路短路”的说法正确；
选项B：照明灯断路时，电路为断路状态，电流为零，空气开关不会自动断开，故B错误；
选项C：③控制插座，自动断开的原因可能是插座短路，也可能是接入用电器总功率过大，并非“一定”是总电功率过大，故C错误；
选项D：空气开关跳闸后，排除故障只需将其复位即可，不需要更换，故D错误。
【答案】
A
【知识点】
家庭电路；空气开关的作用
【点评】
本题考查家庭电路中空气开关的工作原理，属于基础题，需掌握空气开关跳闸的原因，区分断路和电流过大的不同情况，难度适中。
【难度系数】
0.5

4.如图所示，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用测电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用测电笔检测插座两孔，氖管均发光。该故障是（）


A.电风扇短路
B.插座两孔短路
C.输电线甲a、b两点之间断路
D.输电线甲b、c两点之间断路

4.D 【点拨】由题图可知，电风扇、插座和LED灯并联接在家庭电路中，若电风扇短路或插座短路，则均会导致整个家庭电路短路，空气开关会跳闸切断电路，LED灯不会发光；输电线甲、乙从右端进户，出现故障前插座只有右孔使测电笔的氖管发光，说明乙是相线，甲是中性线；电风扇停止工作后，插座两孔均能使测电笔的氖管发光，说明a点与相线是连通的；LED灯仍发光，说明进户中性线到c点之间是连通的；又由于电风扇不能工作，因此故障是中性线(输电线甲)上b、c两点之间断路。

【分析】首先根据故障前测电笔的现象判断火线和零线：故障前测插座仅右孔氖管发光，说明插座右孔接火线（乙为火线）、左孔接零线（甲为零线）。再结合故障后的现象分析：LED仍发光，说明火线到LED及LED到零线的通路正常；风扇停止工作，说明风扇支路断路；测插座两孔氖管均发光，说明插座左孔通过风扇支路与火线连通，即零线在b、c两点之间断路，此时风扇因零线断路无法工作，LED的零线通路正常仍发光，符合故障特征。排除短路选项（短路会导致电路跳闸，LED不工作），再分析断路位置即可得出答案。
【解析】1. 判断火线零线：故障前，测电笔检测插座只有右孔氖管发光，说明插座右孔与火线（乙）连通，左孔与零线（甲）连通。2. 分析故障后现象：①LED仍发光，说明火线到LED、LED到零线（c点）的通路正常；②风扇停止工作，说明风扇支路断路；③测插座两孔氖管均发光，说明插座左孔通过风扇支路与火线连通，即零线（甲）在b、c两点之间断路，此时插座左孔经风扇支路连接到火线，故氖管发光，风扇因零线断路无法工作，LED的零线通路正常仍发光，符合题意。3. 排除错误选项：A.电风扇短路、B.插座两孔短路，均会导致家庭电路短路，使空气开关跳闸，LED无法发光，排除；C.输电线甲a、b两点之间断路，会导致插座左孔无法与火线连通，故障后测插座左孔氖管不会发光，排除；故答案为D。
【答案】D
【知识点】家庭电路故障分析、测电笔的使用
【点评】本题结合测电笔的工作原理考查家庭电路断路故障的判断，需逐步分析故障前后各用电器的工作状态和测电笔的发光情况，关键是理清零线断路后各点的带电情况，难度适中。
【难度系数】0.5

5. [2026·深圳期末] 一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，，其助手用测电笔分别测试A、B及“法师”的皮肤。发现测电笔的氖管都发光。对此表演的合理解释是（）

A.如果“法师”此时光脚直接站在地上，也不会触电
B.“法师”的两手均戴有特制绝缘手套
C.在人、灯交替过程中，助手将中性线断开了
D.在人、灯交替过程中，助手将相线断开了

5.C 【点拨】用测电笔接触“法师”的皮肤，氖管发光说明此时“法师”身体带电，而他没有触电，是因为中性线断开，加之舞台上铺有塑料地毯，电流无法形成回路，所以选项C解释正确。

【分析】
要解决这道题，需结合测电笔的工作原理和家庭电路触电的条件分析：测电笔氖管发光说明被测部位与火线连通（电位等于火线电位）；正常情况下，相线（火线）使测电笔氖管发光，中性线（零线）不会。当测试A、B及法师皮肤时氖管都发光，说明B的电位也变为火线电位，结合“法师未触电”的现象，需考虑电路是否形成有效通路。
【解析】
1. 测电笔的工作原理：测电笔接触火线时，氖管发光；接触零线时，氖管不发光。题目中测试A、B及法师皮肤，氖管都发光，说明法师的皮肤、A、B都与火线连通（电位等于火线电位）。
2. 正常电路中，A是相线（火线），B是中性线（零线），若法师两手抓A、B，电流会从A→法师→B形成回路，导致触电，但实际未触电，说明电流无法形成完整通路。
3. 逐一分析选项：
A选项：若法师光脚站在地上，大地是导体，电流会通过法师→大地形成回路，会发生触电，与“不怕电”的现象矛盾，错误。
B选项：若法师戴绝缘手套，测电笔无法形成通路，氖管不会发光，与题目中“氖管都发光”的现象矛盾，错误。
C选项：中性线断开后，B的电位不再是零线电位，而是通过法师的身体与A（火线）连通，电位变为火线电位；此时电流路径为A→法师→B，但舞台的塑料地毯是绝缘体，电流无法通过法师形成到大地或中性线的回路，因此不会触电，符合所有现象，正确。
D选项：若相线断开，A的电位不是火线电位，测电笔接触A时氖管不会发光，与题目现象矛盾，错误。
【答案】
C
【知识点】
家庭电路安全用电；测电笔的使用
【点评】
本题结合趣味表演场景，考查家庭电路的电位特点、测电笔的工作原理及触电的条件，需要学生灵活运用电路通路的知识分析现象，是中等难度的安全用电类题目。
【难度系数】
0.5

6.(新趋势 真实情境)如图所示的是新能源汽车在充电站充电的场景，充电站里的一排充电桩之间是（填“串联”或“并联”）的；充电桩有较好的防水保护功能，可以防止线路过于潮湿而出现（填“短路”或“断路”）现象。充电桩的金属外壳一定要与相连，防止触电事故的发生。

6.并联；短路；大地

【分析】
本题结合新能源汽车充电的真实情境，考查电路连接、电路故障及安全用电的知识。解题思路：1. 充电桩需独立工作，互不影响，据此判断连接方式；2. 水是导体，线路潮湿时易使火线与零线直接连通，据此判断故障类型；3. 金属外壳用电器需接地防止触电，据此确定连接部件。
【解析】
1. 充电桩之间需要独立工作，若某一充电桩故障，其他充电桩仍可正常使用，因此它们是并联的；
2. 潮湿的水是导体，线路过于潮湿时，容易导致火线和零线直接连通，出现短路现象；
3. 充电桩的金属外壳若漏电，电流会通过人体造成触电，因此金属外壳一定要与大地相连，将电流导入大地，防止触电事故。
【答案】
并联；短路；大地
【知识点】
电路连接方式；短路；安全用电
【点评】
本题以真实生活场景为载体，考查物理知识在实际中的应用，体现了物理与生活的紧密联系，难度适中。
【难度系数】
0.6
