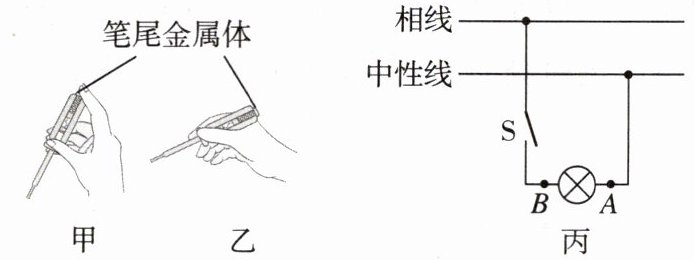

7.使用测电笔的方法正确的是图
甲
（填“甲”或“乙”）；在图丙所示的家庭电路中，闭合开关S，电灯亮，站在地面上的人用手接触电路中的裸线B点会
（填“会”或“不会”）触电。答案
7.甲；会
点方法 测电笔的使用:使用测电笔时,手一定要接触笔尾金属体;手或者身体的其他部分不能接触笔尖金属体。如果氖管发光,说明笔尖接触的是相线;如果氖管不发光,说明笔尖接触的是中性线。
点方法 测电笔的使用:使用测电笔时,手一定要接触笔尾金属体;手或者身体的其他部分不能接触笔尖金属体。如果氖管发光,说明笔尖接触的是相线;如果氖管不发光,说明笔尖接触的是中性线。
解析
【分析】要解答本题，需掌握测电笔的正确使用方法和家庭电路触电的判断依据。首先，测电笔的使用规则是手必须接触笔尾金属体，这样才能形成通路判断相线与中性线，据此区分甲、乙两图的正误；其次，判断是否触电要看是否有电流通过人体形成闭合回路，站在地面的人接触B点时，需分析是否与相线连通形成电流路径。
【解析】1. 测电笔的使用：使用测电笔时，手要接触测电笔尾部的金属体，使人体与测电笔形成通路。图甲中手接触了笔尾金属体，符合操作要求；图乙中手未接触笔尾金属体，无法形成通路，不能正确判断，故正确的是甲。2. 触电分析：图丙中闭合开关S后，B点与相线相连，站在地面上的人接触B点时，电流会从相线经B点、人体流向大地，形成闭合回路，有电流通过人体，因此会发生触电。
【答案】甲；会
【知识点】测电笔的使用；家庭电路触电
【点评】本题考查测电笔的正确使用和家庭电路触电的判断，属于安全用电的基础知识点，需牢记操作规则和触电条件，难度适中。
【难度系数】0.6
【解析】1. 测电笔的使用：使用测电笔时，手要接触测电笔尾部的金属体，使人体与测电笔形成通路。图甲中手接触了笔尾金属体，符合操作要求；图乙中手未接触笔尾金属体，无法形成通路，不能正确判断，故正确的是甲。2. 触电分析：图丙中闭合开关S后，B点与相线相连，站在地面上的人接触B点时，电流会从相线经B点、人体流向大地，形成闭合回路，有电流通过人体，因此会发生触电。
【答案】甲；会
【知识点】测电笔的使用；家庭电路触电
【点评】本题考查测电笔的正确使用和家庭电路触电的判断，属于安全用电的基础知识点，需牢记操作规则和触电条件，难度适中。
【难度系数】0.6

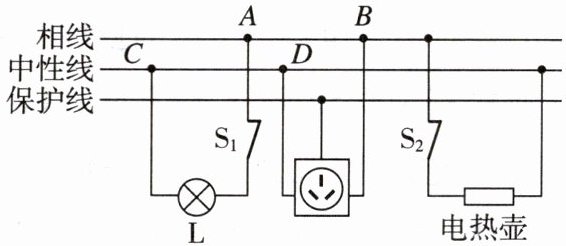

8.[2026·济南期末]如图所示的为居民家中某房间的电路，闭合开关$S_1$、$S_2$，电灯L与电热壶均正常工作，在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，拔出电饭煲的插头，用测电笔分别测试三孔插座的左右两孔，氖管均发光，此时电路故障可能是
CD
（填“AB”“CD”“电热壶”或“插座”）断路。答案
8.CD 【点拨】在三孔插座上接入电饭煲后，电热壶突然停止工作，灯L仍正常发光，这表明电路出现了断路现象；灯L仍正常发光，说明AC两点左边的相线和中性线均正常；而把测电笔分别插入三孔插座的左右两孔，氖管均发光，说明中性线出现了断路现象，因此是CD间发生了断路。
解析
【分析】
首先，灯L正常发光，说明灯所在的相线（A点）和中性线（C点）均正常，AC段无断路。接入电饭煲后，电热壶停止工作但灯仍正常，说明故障是断路，且位于灯和电热壶的公共电路部分。用测电笔测三孔插座左右两孔都发光，说明插座的两孔都与相线连通：右孔直接接相线，左孔通过电热壶、S₂接相线，这意味着中性线在CD段断开，导致左孔通过用电器与相线相连，因此故障为CD断路。
【解析】
1. 灯L正常发光，表明灯L的供电电路（相线从A到灯，中性线从C到灯）完好，即AC段的相线、中性线无故障，排除AC段断路。
2. 接入电饭煲后电热壶停止，灯仍正常，说明故障为断路，且断路位置在灯与电热壶的公共支路。
3. 测电笔测试三孔插座左右两孔均发光，说明插座的左右两孔都与相线连通：插座右孔连接相线，氖管发光；插座左孔通过电热壶、开关S₂与相线连通，氖管发光，说明中性线在CD段发生断路，因为正常中性线侧测电笔不发光，此处发光是由于CD断开后，后续中性线部分通过电热壶与相线连通，故故障为CD断路。
【答案】
CD
【知识点】
家庭电路故障、测电笔使用
【点评】
本题结合家庭电路实际故障，考查学生对断路故障的分析能力，需利用测电笔的发光情况判断相线和中性线的通断，是家庭电路部分的典型题型，需掌握家庭电路的连接特点和故障判断方法。
【难度系数】
0.5
首先，灯L正常发光，说明灯所在的相线（A点）和中性线（C点）均正常，AC段无断路。接入电饭煲后，电热壶停止工作但灯仍正常，说明故障是断路，且位于灯和电热壶的公共电路部分。用测电笔测三孔插座左右两孔都发光，说明插座的两孔都与相线连通：右孔直接接相线，左孔通过电热壶、S₂接相线，这意味着中性线在CD段断开，导致左孔通过用电器与相线相连，因此故障为CD断路。
【解析】
1. 灯L正常发光，表明灯L的供电电路（相线从A到灯，中性线从C到灯）完好，即AC段的相线、中性线无故障，排除AC段断路。
2. 接入电饭煲后电热壶停止，灯仍正常，说明故障为断路，且断路位置在灯与电热壶的公共支路。
3. 测电笔测试三孔插座左右两孔均发光，说明插座的左右两孔都与相线连通：插座右孔连接相线，氖管发光；插座左孔通过电热壶、开关S₂与相线连通，氖管发光，说明中性线在CD段发生断路，因为正常中性线侧测电笔不发光，此处发光是由于CD断开后，后续中性线部分通过电热壶与相线连通，故故障为CD断路。
【答案】
CD
【知识点】
家庭电路故障、测电笔使用
【点评】
本题结合家庭电路实际故障，考查学生对断路故障的分析能力，需利用测电笔的发光情况判断相线和中性线的通断，是家庭电路部分的典型题型，需掌握家庭电路的连接特点和故障判断方法。
【难度系数】
0.5
三、作图题（每题10分，共20分）

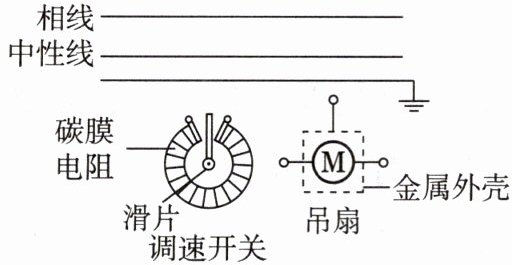

9.[2026·西安模拟]请将图中吊扇及调速开关按照安全用电原则接入家庭电路。（要求：调速开关控制吊扇的转速，且当调速开关滑片逆时针转动时，吊扇风速减慢）
9.[2026·西安模拟]请将图中吊扇及调速开关按照安全用电原则接入家庭电路。（要求：调速开关控制吊扇的转速，且当调速开关滑片逆时针转动时，吊扇风速减慢）
答案
9.【解】如图所示。
解析
【分析】要将吊扇及调速开关接入家庭电路，需遵循安全用电原则：开关应接在火线上，用电器接在零线上，金属外壳需接地；调速开关通过改变电阻控制转速，当滑片逆时针转动时风速减慢，说明此时电路电阻变大、电流变小，因此调速开关需串联在火线上，且接入的电阻随滑片逆时针转动而增大。
【解析】1. 家庭电路中，相线（火线）先接入调速开关，确保断开开关时吊扇不带电，符合安全用电要求；2. 调速开关与吊扇串联，调速开关的另一端连接吊扇的一个接线端，吊扇的另一个接线端连接中性线（零线），形成完整回路；3. 吊扇的金属外壳接地线，防止漏电时发生触电事故；4. 当调速开关滑片逆时针转动时，接入电路的碳膜电阻长度增加，电阻增大，电路电流减小，吊扇风速减慢，满足题目要求。
【答案】
【知识点】家庭电路连接、安全用电、滑动变阻器
【点评】本题结合家庭电路安全要求与滑动变阻器的工作原理，考查电路连接的实际应用，需掌握开关接火线、用电器接地等安全规则，难度适中。
【难度系数】0.6
【解析】1. 家庭电路中，相线（火线）先接入调速开关，确保断开开关时吊扇不带电，符合安全用电要求；2. 调速开关与吊扇串联，调速开关的另一端连接吊扇的一个接线端，吊扇的另一个接线端连接中性线（零线），形成完整回路；3. 吊扇的金属外壳接地线，防止漏电时发生触电事故；4. 当调速开关滑片逆时针转动时，接入电路的碳膜电阻长度增加，电阻增大，电路电流减小，吊扇风速减慢，满足题目要求。
【答案】
【知识点】家庭电路连接、安全用电、滑动变阻器
【点评】本题结合家庭电路安全要求与滑动变阻器的工作原理，考查电路连接的实际应用，需掌握开关接火线、用电器接地等安全规则，难度适中。
【难度系数】0.6

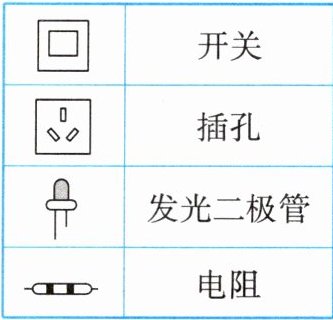

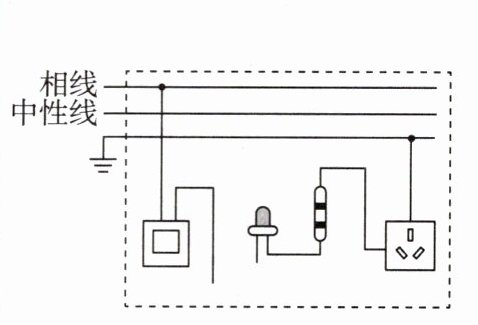

10. 小明在使用插线板时发现:插线板上的开关断开时,指示灯不发光,插孔断电;开关闭合时指示灯发光,插孔通电;如果指示灯损坏,开关闭合时插孔照样可以通电。如图所示,虚线框内为插线板内部电路简化示意图,请按上述要求用笔画线代替导线将插线板内部电路中的缺失部分补画完整。
答案
10.【解】如图所示。
解析
【分析】
要完成插线板内部电路的补线，需结合题目要求和家庭电路的连接规则分析：
1. 题目要求：开关断开时，指示灯和插孔都不工作；开关闭合时，两者都工作；指示灯损坏时，插孔仍能通电，说明指示灯与插孔为并联关系，开关在干路控制整个电路。
2. 家庭电路中，开关应接在相线（火线）上，用电器并联时，各自一端接火线、一端接中性线（零线）；三孔插座遵循“左零右火上接地”的接法。
3. 因此，开关的出线端需同时连接指示灯的一端和三孔插座的火线端，指示灯的另一端和三孔插座的零线端已接中性线，只需补这两处连接即可满足要求。
【解析】
根据分析，补线步骤：
1. 用导线连接开关的下端与指示灯的上端；
2. 用导线连接开关的下端与三孔插座的右孔（火线接线端）；
连接后，开关控制整个电路的火线，指示灯与三孔插座并联，符合所有题目要求：开关断开时，电路无电流，指示灯和插孔断电；开关闭合时，两者通电；指示灯损坏时，插孔支路仍正常工作。
【答案】
10. 补线后的电路如图所示（对应参考答案的），具体补线为：开关下端与指示灯上端相连，开关下端与三孔插座右孔相连。
【知识点】
家庭电路连接、并联电路
【点评】
本题考查家庭电路的实际应用，需结合用电器的工作逻辑判断电路连接方式，核心是明确开关的干路控制作用和用电器的并联关系，属于基础电路连接题。
【难度系数】
0.5
要完成插线板内部电路的补线，需结合题目要求和家庭电路的连接规则分析：
1. 题目要求：开关断开时，指示灯和插孔都不工作；开关闭合时，两者都工作；指示灯损坏时，插孔仍能通电，说明指示灯与插孔为并联关系，开关在干路控制整个电路。
2. 家庭电路中，开关应接在相线（火线）上，用电器并联时，各自一端接火线、一端接中性线（零线）；三孔插座遵循“左零右火上接地”的接法。
3. 因此，开关的出线端需同时连接指示灯的一端和三孔插座的火线端，指示灯的另一端和三孔插座的零线端已接中性线，只需补这两处连接即可满足要求。
【解析】
根据分析，补线步骤：
1. 用导线连接开关的下端与指示灯的上端；
2. 用导线连接开关的下端与三孔插座的右孔（火线接线端）；
连接后，开关控制整个电路的火线，指示灯与三孔插座并联，符合所有题目要求：开关断开时，电路无电流，指示灯和插孔断电；开关闭合时，两者通电；指示灯损坏时，插孔支路仍正常工作。
【答案】
10. 补线后的电路如图所示（对应参考答案的
），具体补线为：开关下端与指示灯上端相连，开关下端与三孔插座右孔相连。【知识点】
家庭电路连接、并联电路
【点评】
本题考查家庭电路的实际应用，需结合用电器的工作逻辑判断电路连接方式，核心是明确开关的干路控制作用和用电器的并联关系，属于基础电路连接题。
【难度系数】
0.5
四、综合题（20分）

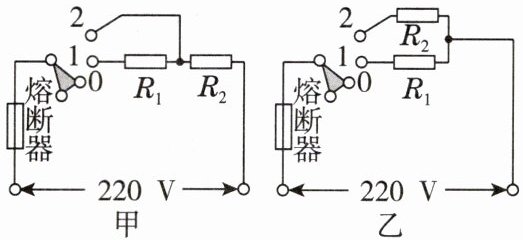

11. 有一款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为220 V，有两个加热挡位。设计师最初设计的内部电路有如图甲、乙所示的两种接法（图中开关可转动），其中电热丝$R_1=60\ \Omega,R_2=44\ \Omega$。
(1)将挂烫机的插头插入三孔插座，是为了让其金属外壳与
(2)熔断器内有保险丝，保险丝的选取原则是其额定电流
(3)已知熔断器里保险丝允许通过的最大电流为8 A，请通过计算说明应选择哪种电路（保险丝电阻忽略不计，计算结果保留一位小数）。
11. 有一款利用高温水蒸气熨烫衣服的便携式挂烫机，它的正常工作电压为220 V，有两个加热挡位。设计师最初设计的内部电路有如图甲、乙所示的两种接法（图中开关可转动），其中电热丝$R_1=60\ \Omega,R_2=44\ \Omega$。
(1)将挂烫机的插头插入三孔插座，是为了让其金属外壳与
大地
相连。(2)熔断器内有保险丝，保险丝的选取原则是其额定电流
等于或略大于
（填“大于”“小于”“等于或略小于”或“等于或略大于”）用电器的正常工作电流。(3)已知熔断器里保险丝允许通过的最大电流为8 A，请通过计算说明应选择哪种电路（保险丝电阻忽略不计，计算结果保留一位小数）。
答案
11.【解】(1)大地
(2)等于或略大于
(3)如果选择甲电路,当开关与“1”“2”接触时,电路为$R_2$的简单电路,此时电路中的电流最大,则电路中的最大电流
$I_大=\frac{U}{R_2}=\frac{220\ \mathrm{V}}{44\ \Omega}=5\ \mathrm{A}$;如果选择乙电路,当开关与“1”“2”接触时,$R_1$、$R_2$并联,此时电路中电流最大,因并联电路中各支路两端的电压相等,且干路电流等于各支路电流之和,所以电路中的最大电流$I_大'=I_1+I_2=\frac{U}{R_1}+\frac{U}{R_2}=\frac{220\ \mathrm{V}}{60\ \Omega}+\frac{220\ \mathrm{V}}{44\ \Omega}=8.7\ \mathrm{A}$;因熔断器里的保险丝允许通过的最大电流为8 A,所以应该选择甲电路。
(2)等于或略大于
(3)如果选择甲电路,当开关与“1”“2”接触时,电路为$R_2$的简单电路,此时电路中的电流最大,则电路中的最大电流
$I_大=\frac{U}{R_2}=\frac{220\ \mathrm{V}}{44\ \Omega}=5\ \mathrm{A}$;如果选择乙电路,当开关与“1”“2”接触时,$R_1$、$R_2$并联,此时电路中电流最大,因并联电路中各支路两端的电压相等,且干路电流等于各支路电流之和,所以电路中的最大电流$I_大'=I_1+I_2=\frac{U}{R_1}+\frac{U}{R_2}=\frac{220\ \mathrm{V}}{60\ \Omega}+\frac{220\ \mathrm{V}}{44\ \Omega}=8.7\ \mathrm{A}$;因熔断器里的保险丝允许通过的最大电流为8 A,所以应该选择甲电路。
解析
【分析】
本题包含三个小问题，需逐一分析：
1. 第(1)题考查三孔插座的安全作用，核心是明确金属外壳接地的目的；
2. 第(2)题考查保险丝的选取原则，需理解额定电流与用电器正常工作电流的关系；
3. 第(3)题需分别分析甲、乙两种电路的工作状态，结合欧姆定律和并联电路电流规律计算最大电流，再与保险丝允许的最大电流比较，选出符合要求的电路。
【解析】
(1) 三孔插座的上孔接地，插头插入三孔插座时，挂烫机的金属外壳与大地相连，可避免因漏电引发触电事故，故填大地。
(2) 保险丝的额定电流需等于或略大于用电器的正常工作电流，这样既能保证用电器正常工作，又能在电流过大时及时熔断，起到保护作用，故填等于或略大于。
(3) 计算两种电路的最大工作电流：
甲电路：当开关与“1”“2”接触时，电路为$R_2$的简单电路，最大电流：
$I_甲=\frac{U}{R_2}=\frac{220\ \mathrm{V}}{44\ \Omega}=5\ \mathrm{A}$；
乙电路：当开关与“1”“2”接触时，$R_1$与$R_2$并联，干路电流等于各支路电流之和，最大电流：
$I_乙=\frac{U}{R_1}+\frac{U}{R_2}=\frac{220\ \mathrm{V}}{60\ \Omega}+\frac{220\ \mathrm{V}}{44\ \Omega}\approx3.7\ \mathrm{A}+5\ \mathrm{A}=8.7\ \mathrm{A}$；
已知保险丝允许通过的最大电流为8A，因为$5\ \mathrm{A}＜8\ \mathrm{A}$，$8.7\ \mathrm{A}＞8\ \mathrm{A}$，所以应选择甲电路。
【答案】
(1)大地；(2)等于或略大于；(3)应选择甲电路。
【知识点】
安全用电、保险丝选择、并联电路电流计算、欧姆定律应用
【点评】
本题结合生活中的挂烫机场景，将安全用电与电学计算结合，要求学生分析两种电路的工作状态，运用欧姆定律和并联规律计算电流，再通过比较电流大小得出结论，注重知识的实际应用，难度适中。
【难度系数】
0.5
本题包含三个小问题，需逐一分析：
1. 第(1)题考查三孔插座的安全作用，核心是明确金属外壳接地的目的；
2. 第(2)题考查保险丝的选取原则，需理解额定电流与用电器正常工作电流的关系；
3. 第(3)题需分别分析甲、乙两种电路的工作状态，结合欧姆定律和并联电路电流规律计算最大电流，再与保险丝允许的最大电流比较，选出符合要求的电路。
【解析】
(1) 三孔插座的上孔接地，插头插入三孔插座时，挂烫机的金属外壳与大地相连，可避免因漏电引发触电事故，故填大地。
(2) 保险丝的额定电流需等于或略大于用电器的正常工作电流，这样既能保证用电器正常工作，又能在电流过大时及时熔断，起到保护作用，故填等于或略大于。
(3) 计算两种电路的最大工作电流：
甲电路：当开关与“1”“2”接触时，电路为$R_2$的简单电路，最大电流：
$I_甲=\frac{U}{R_2}=\frac{220\ \mathrm{V}}{44\ \Omega}=5\ \mathrm{A}$；
乙电路：当开关与“1”“2”接触时，$R_1$与$R_2$并联，干路电流等于各支路电流之和，最大电流：
$I_乙=\frac{U}{R_1}+\frac{U}{R_2}=\frac{220\ \mathrm{V}}{60\ \Omega}+\frac{220\ \mathrm{V}}{44\ \Omega}\approx3.7\ \mathrm{A}+5\ \mathrm{A}=8.7\ \mathrm{A}$；
已知保险丝允许通过的最大电流为8A，因为$5\ \mathrm{A}＜8\ \mathrm{A}$，$8.7\ \mathrm{A}＞8\ \mathrm{A}$，所以应选择甲电路。
【答案】
(1)大地；(2)等于或略大于；(3)应选择甲电路。
【知识点】
安全用电、保险丝选择、并联电路电流计算、欧姆定律应用
【点评】
本题结合生活中的挂烫机场景，将安全用电与电学计算结合，要求学生分析两种电路的工作状态，运用欧姆定律和并联规律计算电流，再通过比较电流大小得出结论，注重知识的实际应用，难度适中。
【难度系数】
0.5
