类型一 画电路图
【方法指导】
1. 根据实物图确定串、并联关系。
2. 画电路图,在合适位置加入开关。
1. 请根据如图所示实物图,在虚线框内画出对应的电路图。
2. (2026·怀远县期中)根据如图所示的实物图,在虚线框中画出对应的电路图。
【方法指导】
1. 根据实物图确定串、并联关系。
2. 画电路图,在合适位置加入开关。
1. 请根据如图所示实物图,在虚线框内画出对应的电路图。
2. (2026·怀远县期中)根据如图所示的实物图,在虚线框中画出对应的电路图。
答案
1.
解析:由实物图知,两灯并联在电路中,开关S接在干路上,同时控制两灯。
2.
解析:由实物图知,灯L₂、灯L₃串联后再与灯L₁并联,开关S₁在干路上,灯L₁、开关S₂在同一条支路。
解析
【分析】
第1题：先分析实物图的电流路径，电流从电源正极出发，经开关S后分为两条支路，分别通过L₁和L₂，再汇合回到电源负极，因此L₁与L₂并联，开关S在干路，控制整个电路，画电路图时需对应串并联关系和开关位置。
第2题：分析实物图电流路径，电流从电源正极出发，经开关S₁后分为两条支路：一条支路为L₁和S₂，另一条支路为L₂与L₃串联，两条支路汇合后回到电源负极，因此L₂与L₃串联后再与L₁并联，S₁在干路，S₂在L₁支路，画电路图时需准确体现各元件的连接和开关位置。
【解析】
第1题：由实物图可知，两灯L₁、L₂并联，开关S接在干路，控制整个电路，据此画出对应的电路图。
第2题：由实物图可知，灯L₂、L₃串联后再与灯L₁并联，开关S₁在干路，开关S₂在L₁所在支路，据此画出对应的电路图。
【答案】
1.
2.
【知识点】
电路图绘制、串并联电路识别
【点评】
本题考查根据实物图画电路图，核心是正确识别电路的连接方式和开关的作用，属于电路基础题，需掌握画电路图的规范。
【难度系数】
0.3
第1题：先分析实物图的电流路径，电流从电源正极出发，经开关S后分为两条支路，分别通过L₁和L₂，再汇合回到电源负极，因此L₁与L₂并联，开关S在干路，控制整个电路，画电路图时需对应串并联关系和开关位置。
第2题：分析实物图电流路径，电流从电源正极出发，经开关S₁后分为两条支路：一条支路为L₁和S₂，另一条支路为L₂与L₃串联，两条支路汇合后回到电源负极，因此L₂与L₃串联后再与L₁并联，S₁在干路，S₂在L₁支路，画电路图时需准确体现各元件的连接和开关位置。
【解析】
第1题：由实物图可知，两灯L₁、L₂并联，开关S接在干路，控制整个电路，据此画出对应的电路图。
第2题：由实物图可知，灯L₂、L₃串联后再与灯L₁并联，开关S₁在干路，开关S₂在L₁所在支路，据此画出对应的电路图。
【答案】
1.
2.
【知识点】
电路图绘制、串并联电路识别
【点评】
本题考查根据实物图画电路图，核心是正确识别电路的连接方式和开关的作用，属于电路基础题，需掌握画电路图的规范。
【难度系数】
0.3

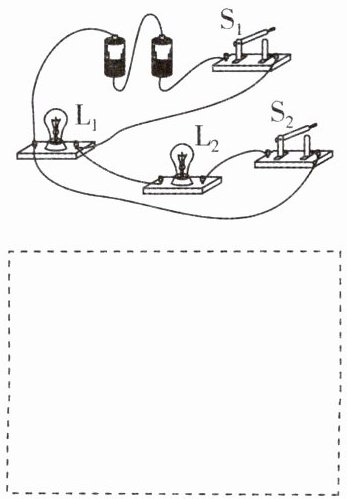

3.（2025·亳州利辛县调研）请根据实物图在虚线框内画出对应的电路图。
答案
3.
解析:由实物图可知,两灯泡并联,开关S₁ 在干路上与电源负极相连,开关S₂ 与灯泡L₂串联后再与灯泡L₁并联。
解析
【分析】
要将实物图转化为电路图，需先梳理实物电路的电流路径：电流从电源正极流出，经过开关S₁后分为两条支路，一条支路仅包含灯泡L₁，另一条支路包含灯泡L₂和开关S₂，两条支路汇合后回到电源负极，因此两灯泡为并联关系，S₁在干路控制整个电路，S₂在L₂所在支路控制L₂。绘制时需用标准元件符号对应实物元件，准确呈现连接关系。
【解析】
1. 先画出电源符号；
2. 从电源正极引出导线，连接干路开关S₁；
3. S₁的接线端分为两条支路：一条支路连接灯泡L₁，另一条支路依次连接灯泡L₂和开关S₂；
4. 两条支路的另一端汇合后连接电源负极，形成完整的并联电路，与实物图的连接一致。
【答案】
【知识点】
电路图绘制、并联电路
【点评】
本题考查实物图与电路图的转换，关键是判断电路的连接方式和开关的控制范围，属于电学基础题，需掌握元件符号的规范画法和串并联电路的判断方法。
【难度系数】
0.6
要将实物图转化为电路图，需先梳理实物电路的电流路径：电流从电源正极流出，经过开关S₁后分为两条支路，一条支路仅包含灯泡L₁，另一条支路包含灯泡L₂和开关S₂，两条支路汇合后回到电源负极，因此两灯泡为并联关系，S₁在干路控制整个电路，S₂在L₂所在支路控制L₂。绘制时需用标准元件符号对应实物元件，准确呈现连接关系。
【解析】
1. 先画出电源符号；
2. 从电源正极引出导线，连接干路开关S₁；
3. S₁的接线端分为两条支路：一条支路连接灯泡L₁，另一条支路依次连接灯泡L₂和开关S₂；
4. 两条支路的另一端汇合后连接电源负极，形成完整的并联电路，与实物图的连接一致。
【答案】
【知识点】
电路图绘制、并联电路
【点评】
本题考查实物图与电路图的转换，关键是判断电路的连接方式和开关的控制范围，属于电学基础题，需掌握元件符号的规范画法和串并联电路的判断方法。
【难度系数】
0.6
4. 请你根据电路图连接实物图。
答案
4.
解析:根据甲图可知,该电路为串联电路,电流从电源的正极出来,先后经过两个灯泡,再经开关回到电源的负极。
解析
【分析】首先观察甲图的电路图，可知该电路为串联电路，电流路径为：电源正极→L₂→L₁→开关→电源负极。连接实物图时，需严格按照该电流路径依次连接各元件，保证导线不交叉，元件接线正确，对应实物的位置完成连接。
【解析】根据甲图的串联电路结构，电流从电源正极出发，先连接灯泡L₂的一个接线柱，L₂的另一个接线柱连接L₁的一个接线柱，L₁的另一个接线柱连接开关的一个接线柱，开关的另一个接线柱连接电源的负极，形成完整的串联回路，连接结果与参考答案一致。
【答案】
【知识点】串联电路、实物电路连接
【点评】本题考查串联电路的实物连接，属于电学基础操作题，核心是掌握串联电路的电流流向，按顺序连接元件即可完成。
【难度系数】0.7
【解析】根据甲图的串联电路结构，电流从电源正极出发，先连接灯泡L₂的一个接线柱，L₂的另一个接线柱连接L₁的一个接线柱，L₁的另一个接线柱连接开关的一个接线柱，开关的另一个接线柱连接电源的负极，形成完整的串联回路，连接结果与参考答案一致。
【答案】
【知识点】串联电路、实物电路连接
【点评】本题考查串联电路的实物连接，属于电学基础操作题，核心是掌握串联电路的电流流向，按顺序连接元件即可完成。
【难度系数】0.7
5. (2026·池州期中)根据电路图甲完成对应的实物图乙的连接(导线不得交叉)。
答案
5.
解析:原电路中,两灯并联,开关S₁与灯L₂串联在同一支路中,只控制这个灯;S₂控制整个电路,根据电路图连接实物图。
解析
【分析】首先分析电路图甲，明确电路结构：L₁与L₂并联，开关S₁控制L₂所在支路，开关S₂在干路，控制整个电路。连接实物图时，需对应电路图的连接关系，遵循导线不交叉的原则，先梳理干路与各支路的连接路径。
【解析】根据电路图，两灯为并联关系，S₁与L₂串联在单独支路，S₂在干路。连接步骤：①从电源正极引出导线，连接至L₁的一个接线柱，同时将该接线柱与S₁的一个接线柱相连；②S₁的另一个接线柱连接L₂的一个接线柱；③L₂的另一个接线柱与S₂的一个接线柱相连；④S₂的另一个接线柱连接电源负极，完成实物连接，结果与参考答案一致。
【答案】
【知识点】并联电路、实物电路连接
【点评】本题考查并联电路的实物连接，关键是明确电路的连接方式和开关的控制作用，属于初中物理基础操作题，注重对电路连接规则的应用。
【难度系数】0.7
【解析】根据电路图，两灯为并联关系，S₁与L₂串联在单独支路，S₂在干路。连接步骤：①从电源正极引出导线，连接至L₁的一个接线柱，同时将该接线柱与S₁的一个接线柱相连；②S₁的另一个接线柱连接L₂的一个接线柱；③L₂的另一个接线柱与S₂的一个接线柱相连；④S₂的另一个接线柱连接电源负极，完成实物连接，结果与参考答案一致。
【答案】
【知识点】并联电路、实物电路连接
【点评】本题考查并联电路的实物连接，关键是明确电路的连接方式和开关的控制作用，属于初中物理基础操作题，注重对电路连接规则的应用。
【难度系数】0.7
6. 图乙是根据图甲电路图连接的实物图,图中还有部分导线没有画出,请用笔画线代替导线将实物图连接完整。
答案
6.
解析:由电路图可知,灯泡和电动机并联,开关S₀为干路开关,控制所有用电器;开关S₁和灯泡串联,控制灯泡;开关S₂与电动机串联,控制电动机。
解析
【分析】
首先理清图甲的电路结构：灯泡L与电动机M为并联关系，开关S₀在干路，控制所有用电器；开关S₁与灯泡L串联，仅控制灯泡支路；开关S₂与电动机M串联，仅控制电动机支路。连接实物图时，需对应并联结构，找到未连接的导线，将开关S₂的一个接线柱与电源负极相连，即可补全电路，符合电路图要求。
【解析】
由图甲可知，灯泡L与电动机M并联，S₀为干路开关，S₁控制灯泡支路，S₂控制电动机支路。连接实物时，补充导线：将开关S₂的未连接接线柱与电源负极接线柱相连，使电动机支路形成完整回路，完成实物连接。
【答案】
【知识点】
并联电路、实物电路连接
【点评】
本题考查根据电路图连接实物图，属于基础电路操作题，需明确各元件的控制关系，连接时保证电流路径与电路图一致，难度适中。
【难度系数】
0.3
首先理清图甲的电路结构：灯泡L与电动机M为并联关系，开关S₀在干路，控制所有用电器；开关S₁与灯泡L串联，仅控制灯泡支路；开关S₂与电动机M串联，仅控制电动机支路。连接实物图时，需对应并联结构，找到未连接的导线，将开关S₂的一个接线柱与电源负极相连，即可补全电路，符合电路图要求。
【解析】
由图甲可知，灯泡L与电动机M并联，S₀为干路开关，S₁控制灯泡支路，S₂控制电动机支路。连接实物时，补充导线：将开关S₂的未连接接线柱与电源负极接线柱相连，使电动机支路形成完整回路，完成实物连接。
【答案】
【知识点】
并联电路、实物电路连接
【点评】
本题考查根据电路图连接实物图，属于基础电路操作题，需明确各元件的控制关系，连接时保证电流路径与电路图一致，难度适中。
【难度系数】
0.3
