1. 用电器正常工作时的电压叫作，用电器在额定电压下工作时的电功率叫作。若实际电压偏低，则用电器的电功率，不能正常工作。若实际电压偏高，则有可能损坏用电器。

1. 额定电压 额定功率 偏低

【分析】
本题考查用电器额定相关的基础概念，解题思路是回忆课本中额定电压、额定功率的定义，结合电功率与电压的关系分析实际电压对用电器功率的影响：首先明确用电器正常工作时的电压的定义，再对应额定电压下的电功率的定义，最后根据电功率公式推导实际电压偏低时用电器功率的变化。
【解析】
1. 用电器正常工作时的电压，根据定义叫作额定电压；
2. 用电器在额定电压下工作时的电功率，根据定义叫作额定功率；
3. 由电功率公式$P=\frac{U^2}{R}$（用电器电阻$R$不变），若实际电压$U_{实}$低于额定电压$U_{额}$，则实际功率$P_{实}=\frac{U_{实}^2}{R}＜\frac{U_{额}^2}{R}=P_{额}$，即实际电功率偏低，用电器不能正常工作。
【答案】
额定电压 额定功率 偏低
【知识点】
额定电压、额定功率、实际功率
【点评】
本题为电学基础概念题，考查对额定相关物理量的定义及实际功率与额定功率关系的理解，属于识记类题目，难度较低。
【难度系数】
0.9

2. 小灯泡的亮度由决定，越大，灯越亮。

2. 实际功率 实际功率

【分析】
要确定小灯泡亮度的决定因素，需明确额定功率与实际功率的区别：额定功率是灯泡正常工作时的固定功率，而灯泡的亮度由实际工作时的实际功率决定，因为实际功率反映了灯泡单位时间内将电能转化为光能的多少，实际功率越大，相同时间内转化的光能越多，灯就越亮。
【解析】
小灯泡的亮度由实际功率决定，实际功率越大，相同时间内灯泡消耗的电能转化为的光能越多，灯就越亮；额定功率是灯泡正常工作时的功率，不随实际工作状态改变，不能决定亮度。
【答案】
实际功率 实际功率
【知识点】
实际功率；灯泡亮度的决定因素
【点评】
本题为电学基础概念题，核心考察对灯泡亮度决定因素的理解，需区分额定功率与实际功率，属于易掌握的基础知识点。
【难度系数】
0.8

例2 将标有“6 V 6 W”和“3 V 6 W”的$\mathrm{L}_1$、$\mathrm{L}_2$两盏灯并联接在电源电压为3 V的电路中，下列说法正确的是（）

A.灯$\mathrm{L}_1$两端的电压大于灯$\mathrm{L}_2$两端的电压
B.两盏灯的实际功率相等
C.两盏灯都能正常发光
D.灯$\mathrm{L}_2$比灯$\mathrm{L}_1$亮
解析 并联电路中，各支路两端电压相等，且等于电源电压，即灯$\mathrm{L}_1$、$\mathrm{L}_2$两端电压相等，均为3 V，故A错误。用电器的实际电压越大，实际功率越大，即灯$\mathrm{L}_1$的实际功率小于6 W，发光较暗，而灯$\mathrm{L}_2$正常发光，实际功率等于额定功率，为6 W，故B、C错误，D正确。
答案 D

D

【分析】首先回忆并联电路的电压规律：并联电路各支路两端电压相等，等于电源电压，据此判断两灯的实际电压；再根据额定电压和额定功率，利用公式$R=\frac{U^2}{P}$计算两灯电阻，结合实际电压计算实际功率；最后根据实际功率决定灯泡亮度，逐一分析选项。
【解析】1. 并联电路电压特点：并联电路中各支路两端电压相等，等于电源电压，因此$\mathrm{L}_1$、$\mathrm{L}_2$并联在3V电源上时，两灯两端电压均为3V，故选项A错误。2. 计算两灯电阻：由公式$R=\frac{U^2}{P}$，得$\mathrm{L}_1$的电阻$R_1=\frac{(6\mathrm{V})^2}{6\mathrm{W}}=6\Omega$，$\mathrm{L}_2$的电阻$R_2=\frac{(3\mathrm{V})^2}{6\mathrm{W}}=1.5\Omega$。3. 计算实际功率：$\mathrm{L}_1$的实际功率$P_{1实}=\frac{(3\mathrm{V})^2}{6\Omega}=1.5\mathrm{W}$；$\mathrm{L}_2$的实际电压等于额定电压3V，实际功率等于额定功率6W。4. 分析选项：B选项两灯实际功率分别为1.5W和6W，不相等，错误；C选项只有$\mathrm{L}_2$正常发光，$\mathrm{L}_1$实际电压小于额定电压，不能正常发光，错误；D选项灯泡亮度由实际功率决定，$\mathrm{L}_2$实际功率更大，故$\mathrm{L}_2$更亮，正确。
【答案】D
【知识点】并联电路电压特点、实际功率、电功率计算
【点评】本题考查并联电路规律及实际功率的应用，需结合额定参数分析实际功率，是电学基础题，注重基础知识点的应用。
【难度系数】0.6

知识点三 电功率的测量
1. 直接测量：电功率可以使用电力监测仪直接测量。
2. 间接测量：测量用电器两端的电压和通过用电器的电流，由电功率公式计算得出。

2. P=UI

【分析】本题考查电功率间接测量的相关知识，解题思路为：当无法直接测量电功率时，可通过测量用电器两端的电压和通过用电器的电流，结合电功率的核心公式完成计算，需回忆电学中电功率的相关公式进行解答。
【解析】间接测量电功率时，需测量用电器两端的电压$ U $和通过用电器的电流$ I $，根据电功率的计算公式，可得电功率$ P $与电压$ U $、电流$ I $的关系为$ P=UI $。
【答案】$ P=UI $
【知识点】电功率的测量、电功率公式
【点评】本题属于电学基础知识点考查，侧重对电功率间接测量核心公式的记忆，是学生需掌握的基础内容。
【难度系数】0.9

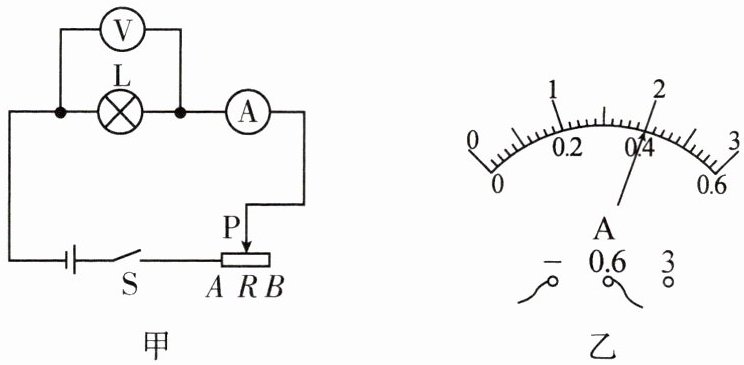

例3 为测量标有“2.5 V”字样的小灯泡的额定功率，某同学设计了如图甲所示的电路图。

（1）按照如图甲所示电路图连接好实物元器件后，该同学将滑动变阻器的滑片移至端。
规律总结
灯泡的亮度由实际功率决定，而实际功率随实际电压的增大而增大，即：
①$U_{实}＞U_{额}$，$P_{实}＞P_{额}$，灯泡发光较亮或烧坏。
②$U_{实}=U_{额}$，$P_{实}=P_{额}$，灯泡正常发光。
③$U_{实}＜U_{额}$，$P_{实}＜P_{额}$，灯泡发光较暗或不发光。
规律总结
无论额定电压如何，额定功率如何，同种类型灯泡在没有损坏的情况下，若实际功率相等，则灯泡发光的亮度相同。
（1）当灯泡都正常发光时，额定功率大的灯泡亮。
（2）当灯泡不是正常发光时，若灯泡串联，则由$P=I^2R$知电阻大的灯泡亮；若灯泡并联，则由$P=\frac{U^2}{R}$知电阻小的灯泡亮。
（2）试触开关时，他发现电压表无示数，电流表有示数，小灯泡发光，则电路故障可能是电压表。
（3）排除故障后，移动滑动变阻器的滑片，直至，此时电流表的示数如图乙所示，为A，则该小灯泡的额定功率为W。
解析（1）为了保护电路，闭合开关前，滑动变阻器的滑片P应置于阻值最大处，即B端。（2）电流表有示数，小灯泡发光，说明电路接通，电压表无示数，可判断电路故障为电压表断路。（3）小灯泡在额定电压下的功率为额定功率，因此应移动滑动变阻器的滑片，使小灯泡两端电压为2.5 V，此时电流表读数为0.40 A，则小灯泡的额定功率$P=UI=2.5\ \mathrm{V}×0.40\ \mathrm{A}=1\ \mathrm{W}$。
答案（1）B （2）断路 （3）电压表的示数为2.5 V 0.40 1
方法技巧
鉴别电路故障时，电流表有示数，说明电路是通路；电压表无示数说明电压表断路或被短路，或电路中不与电压表并联的部分存在断路；小灯泡发光，说明电压表没有被短路。

1. B
2. 断路
3. 电压表的示数为2.5 V 0.40 1

【分析】
本题为测量小灯泡额定功率的实验题，解题思路：
1. 连接电路后，闭合开关前滑动变阻器需调至最大阻值处以保护电路，需结合滑动变阻器的接线判断最大阻值端；
2. 分析电路故障时，电流表有示数说明电路通路，小灯泡发光说明主电路正常，电压表无示数则考虑电压表自身故障；
3. 测额定功率需让小灯泡在额定电压下工作，即电压表示数为额定电压，再读取电流表示数，利用公式$P=UI$计算额定功率。
【解析】
（1）连接电路后，闭合开关前，为保护电路，滑动变阻器滑片应置于阻值最大处。由图甲可知，滑动变阻器接入电路的是A到P段，滑片移至B端时接入电阻最大，故填B。
（2）电流表有示数说明电路是通路，小灯泡发光说明主电路正常；电压表无示数，结合主电路正常，可知故障为电压表断路（若电压表短路，小灯泡会被短路，无法发光）。
（3）小灯泡的额定功率是其在额定电压下的功率，因此需移动滑片使电压表示数等于额定电压2.5V；图乙中电流表选用0~0.6A量程，分度值0.02A，示数为0.40A；根据$P=UI$，额定功率$P=2.5\ \mathrm{V}×0.40\ \mathrm{A}=1\ \mathrm{W}$。
【答案】
B；断路；电压表的示数为2.5 V；0.40；1
【知识点】
额定功率、电路故障分析、滑动变阻器的使用
【点评】
本题是测量小灯泡额定功率的基础实验题，涵盖实验操作、故障判断、功率计算等核心知识点，注重实验基本技能的考察，难度适中。
【难度系数】
0.7
