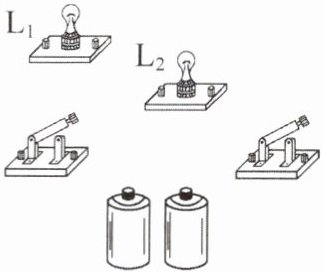

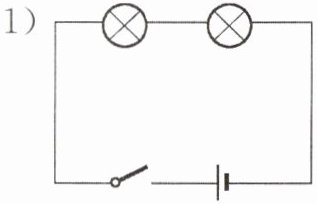

12. 根据电路图连接实物图。
(1)

(2)

（1）：按照串联电路连接顺序，将电源、开关、$L_{1}$、$L_{2}$用导线依次首尾相连（实物连接图略，可根据上述连接思路进行连接）。
（2）：先连接电源和干路开关，再从干路开关一端分线连接$L_{1}$和$L_{2}$（$L_{2}$支路经过其支路开关），最后汇合回电源负极（实物连接图略，可根据上述连接思路进行连接）。

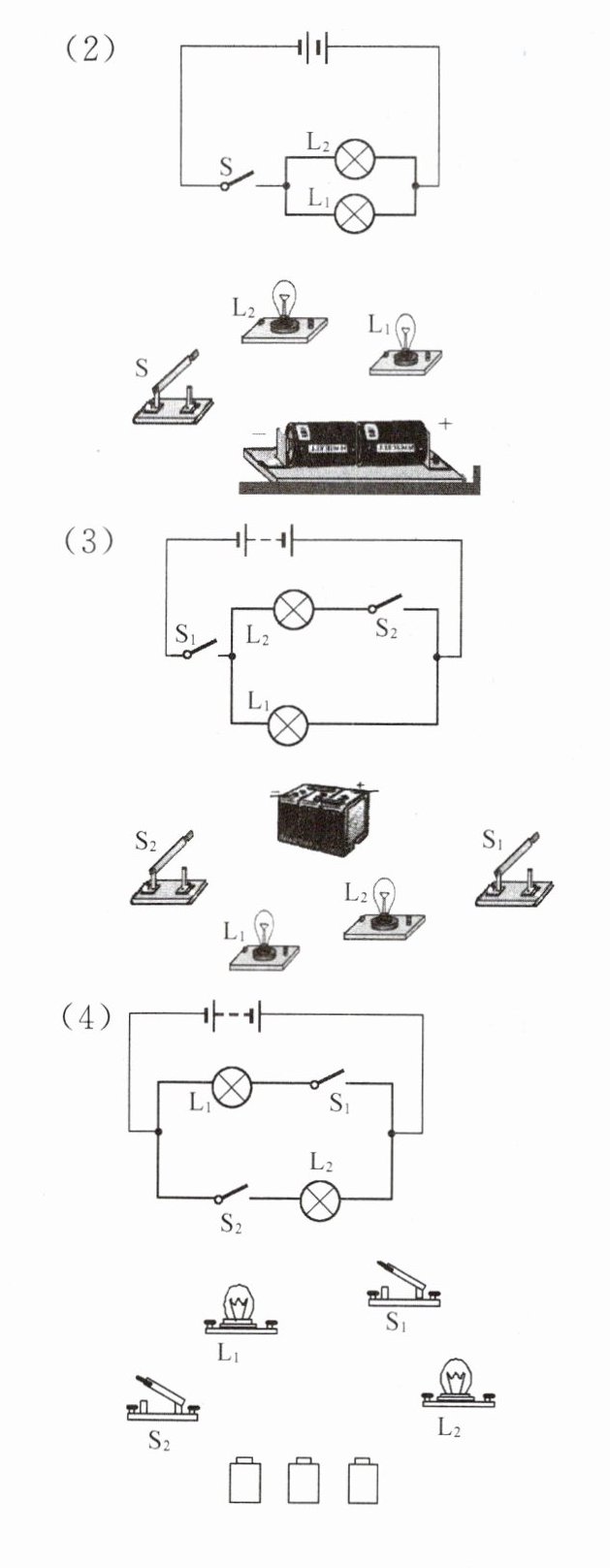

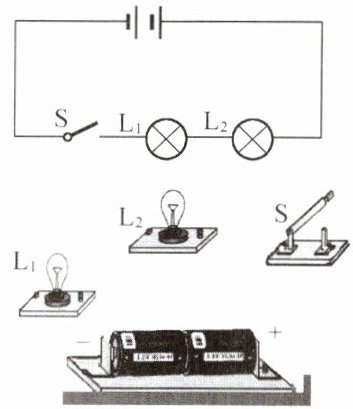

13. 根据电路图将实物连接起来。
(1)

(2)
(3)
(4)

- （1）按照电流路径：电源正极→$S$→$L_{1}$→$L_{2}$→电源负极连接实物。
- （2）实物连接为：电源正极→$S$后分支，一支→$L_{1}$→电源负极，另一支→$L_{2}$→电源负极。
- （3）实物连接：电源正极→$S_{1}$后分支，一支→$L_{1}$→电源负极，另一支→$S_{2}$→$L_{2}$→电源负极。
- （4）实物连接：三个电池串联后，电源正极分支，一支→$S_{1}$→$L_{1}$→电源负极，另一支→$S_{2}$→$L_{2}$→电源负极。 （由于无法直接绘制实物连接图，以上为文字描述连接方法）
