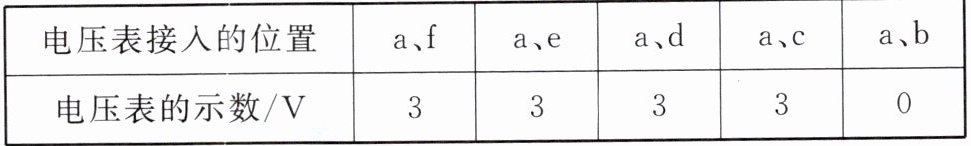

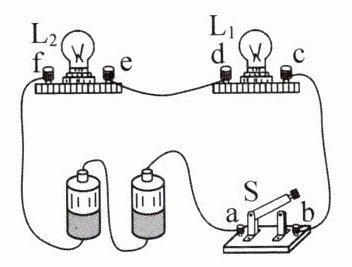

3. 如图所示,开关闭合后,发现$\mathrm{L}_{1}$、$\mathrm{L}_{2}$都不亮.小明将开关、$\mathrm{L}_{1}$和$\mathrm{L}_{2}$的接线柱分别用a、b、c、d、e、f表示,用一个电压表检测电路故障.表中是他记录的检测数据,则故障可能是 (

A.$\mathrm{L}_{1}$的灯丝断了
B.$\mathrm{L}_{2}$被短路了
C.连接接线柱e、d的导线断了
D.连接接线柱b、c的导线断了
D
)A.$\mathrm{L}_{1}$的灯丝断了
B.$\mathrm{L}_{2}$被短路了
C.连接接线柱e、d的导线断了
D.连接接线柱b、c的导线断了
答案
3. D 解析:由题意可知,电压表一侧接在接线柱a上,另一侧分别接在接线柱f、e、d、c时,电压表均有示数,则说明接线柱c到电源负极之间和接线柱a到电源正极之间电路完好、无故障;当另一侧接在接线柱b时,电压表示数为零,则说明bc段发生了断路,即连接接线柱b、c的导线断了.D符合题意.
解析
【分析】
首先从题目给出的初始现象入手:开关闭合后两灯都不亮,首先排除单灯短路的可能(单灯短路时另一盏灯可正常发光,不符合都不亮的现象),初步判断故障为电路断路。接下来我们利用电压表检测故障的核心规律推导:电压表有示数,说明电压表的两个接线柱可以分别连通到电源的正极和负极;电压表无示数,说明至少有一个接线柱无法连通到对应的电源极。结合本题检测条件:电压表一端固定接a,另一端接f、e、d、c时都有示数,说明a到电源正极的通路完好,同时c、d、e、f到电源负极的通路也全部正常,故障只可能出在a和c之间的电路段。再结合电压表接b时示数为0的条件,说明b无法连通到电源负极,结合c到负极通路完好的结论,就能直接锁定断路位置在b、c之间,对应选出正确选项。
【解析】
1. 故障初步判断:开关闭合后$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均不发光,若电路为单盏灯短路,另一盏灯必然有电流通过可以发光,与现象矛盾,因此电路故障为断路。
2. 结合电压表检测数据分析:
电压表一端固定在接线柱a,另一端分别接f、e、d、c时电压表均有示数,说明a到电源正极的通路完好,同时接线柱c、d、e、f到电源负极的通路也全部无故障,因此故障范围缩小在a与c之间的电路段。
当电压表另一端接接线柱b时,电压表示数为0,说明接线柱b无法连通到电源负极,结合c到电源负极通路完好的结论,可推得断路位置在b、c之间,即连接接线柱b、c的导线发生断路。
3. 选项逐一验证:
A:若$\mathrm{L}_{1}$灯丝断了,电压表接a、b时可连通电源正负极,电压表会有示数,与检测结果矛盾,错误。
B:若$\mathrm{L}_{2}$被短路,$\mathrm{L}_{1}$会有电流通过正常发光,不符合两灯都不亮的现象,错误。
C:若e、d的导线断了,电压表接d时无法连通电源负极,示数应为0,与检测结果矛盾,错误。
D:连接b、c的导线断了,完全符合上述推导的故障特征,正确。
【答案】
D
【知识点】
电路故障分析,电压表的使用,串联电路特点
【点评】
本题是串联电路故障检测的经典题型,核心考察学生利用电压表判断断路位置的逻辑推导能力,易错点是混淆“$\mathrm{L}_{1}$灯丝断路”和“bc段导线断路”对应的电压表示数差异,解题时牢记电压表检测断路的规律即可快速缩小故障范围,提升解题效率。
【难度系数】
0.6
首先从题目给出的初始现象入手:开关闭合后两灯都不亮,首先排除单灯短路的可能(单灯短路时另一盏灯可正常发光,不符合都不亮的现象),初步判断故障为电路断路。接下来我们利用电压表检测故障的核心规律推导:电压表有示数,说明电压表的两个接线柱可以分别连通到电源的正极和负极;电压表无示数,说明至少有一个接线柱无法连通到对应的电源极。结合本题检测条件:电压表一端固定接a,另一端接f、e、d、c时都有示数,说明a到电源正极的通路完好,同时c、d、e、f到电源负极的通路也全部正常,故障只可能出在a和c之间的电路段。再结合电压表接b时示数为0的条件,说明b无法连通到电源负极,结合c到负极通路完好的结论,就能直接锁定断路位置在b、c之间,对应选出正确选项。
【解析】
1. 故障初步判断:开关闭合后$\mathrm{L}_{1}$、$\mathrm{L}_{2}$均不发光,若电路为单盏灯短路,另一盏灯必然有电流通过可以发光,与现象矛盾,因此电路故障为断路。
2. 结合电压表检测数据分析:
电压表一端固定在接线柱a,另一端分别接f、e、d、c时电压表均有示数,说明a到电源正极的通路完好,同时接线柱c、d、e、f到电源负极的通路也全部无故障,因此故障范围缩小在a与c之间的电路段。
当电压表另一端接接线柱b时,电压表示数为0,说明接线柱b无法连通到电源负极,结合c到电源负极通路完好的结论,可推得断路位置在b、c之间,即连接接线柱b、c的导线发生断路。
3. 选项逐一验证:
A:若$\mathrm{L}_{1}$灯丝断了,电压表接a、b时可连通电源正负极,电压表会有示数,与检测结果矛盾,错误。
B:若$\mathrm{L}_{2}$被短路,$\mathrm{L}_{1}$会有电流通过正常发光,不符合两灯都不亮的现象,错误。
C:若e、d的导线断了,电压表接d时无法连通电源负极,示数应为0,与检测结果矛盾,错误。
D:连接b、c的导线断了,完全符合上述推导的故障特征,正确。
【答案】
D
【知识点】
电路故障分析,电压表的使用,串联电路特点
【点评】
本题是串联电路故障检测的经典题型,核心考察学生利用电压表判断断路位置的逻辑推导能力,易错点是混淆“$\mathrm{L}_{1}$灯丝断路”和“bc段导线断路”对应的电压表示数差异,解题时牢记电压表检测断路的规律即可快速缩小故障范围,提升解题效率。
【难度系数】
0.6
4. 如图所示,闭合开关$\mathrm{S}_{1},\mathrm{L}_{1}$和$\mathrm{L}_{2}$均发光,一段时间后两灯突然熄灭;若$\mathrm{S}_{2}$接1时电压表的示数与$\mathrm{S}_{2}$接2时电压表的示数相同,则电路中出现的问题可能是(

A.$\mathrm{L}_{1}$短路
B.$\mathrm{L}_{1}$断路
C.$\mathrm{L}_{2}$短路
D.$\mathrm{L}_{2}$断路
D
)A.$\mathrm{L}_{1}$短路
B.$\mathrm{L}_{1}$断路
C.$\mathrm{L}_{2}$短路
D.$\mathrm{L}_{2}$断路
答案
4. D 解析:由题图可知,闭合开关$\mathrm{S_1}$后,两灯串联,$\mathrm{S_2}$接1时电压表V测灯$\mathrm{L_2}$两端的电压,$\mathrm{S_2}$接2时电压表测电源电压;闭合开关$\mathrm{S_1}$,$\mathrm{L_1}$、$\mathrm{L_2}$均发光,一段时间后两灯突然熄灭,说明电路出现断路,$\mathrm{S_2}$接1、电压表与$\mathrm{L_2}$并联时,电压表的示数等于电源电压,说明$\mathrm{L_2}$断路,D正确.
解析
【分析】
第一步先明确正常状态的电路连接:闭合S₁后,电流依次经过L₁、L₂,两灯为串联关系;S₂接1时电压表并联在L₂两端,测L₂的电压,S₂接2时电压表直接接电源两端,测电源总电压。第二步根据故障现象初筛故障类型:原本两灯都发光,之后两灯突然全部熄灭,如果是某一盏灯短路,另一盏灯仍有电流通过、可以正常发光,和“两灯都灭”的现象矛盾,因此故障一定是电路发生断路,直接排除短路类的A、C选项。第三步结合电压条件验证剩余选项:题目说明S₂接1和接2时电压表示数相同,也就是S₂接1时电压表的示数也等于电源电压,说明电压表两个接线柱可以连通电源正负极,只有L₂断路时,电压表才能通过L₁连通到电源正极,测出电源电压,满足两次示数相等的条件,对应正确选项。
【解析】
1. 电路基础判断:闭合开关S₁时,L₁与L₂串联,S₂接1时电压表测量L₂两端电压,S₂接2时电压表测量电源总电压。
2. 故障初筛:两灯原本发光,之后同时熄灭,若故障为某灯短路,另一盏灯仍可接入电路正常发光,与现象矛盾,因此故障为串联电路的断路故障,直接排除A(L₁短路)、C(L₂短路)。
3. 代入验证剩余选项:
若故障为L₁断路:S₂接1时,电压表无法连通到电源正极,示数为0;S₂接2时电压表测电源电压,两次示数不相等,不符合题意。
若故障为L₂断路:S₂接1时,电压表通过L₁的路径连通电源正负极,相当于直接测量电源电压,和S₂接2时电压表的示数完全相同,符合题意。
因此最终选择D选项。
【答案】D
【知识点】串联电路故障分析,电压表的使用
【点评】本题是串联电路故障判断的经典题型,解题时可以先通过“两灯全灭”的现象快速排除短路类故障,缩小排查范围,再将剩余故障逐一代入验证电压表示数是否匹配条件,就能快速得到正确结果,避免冗余推导。
【难度系数】0.6
第一步先明确正常状态的电路连接:闭合S₁后,电流依次经过L₁、L₂,两灯为串联关系;S₂接1时电压表并联在L₂两端,测L₂的电压,S₂接2时电压表直接接电源两端,测电源总电压。第二步根据故障现象初筛故障类型:原本两灯都发光,之后两灯突然全部熄灭,如果是某一盏灯短路,另一盏灯仍有电流通过、可以正常发光,和“两灯都灭”的现象矛盾,因此故障一定是电路发生断路,直接排除短路类的A、C选项。第三步结合电压条件验证剩余选项:题目说明S₂接1和接2时电压表示数相同,也就是S₂接1时电压表的示数也等于电源电压,说明电压表两个接线柱可以连通电源正负极,只有L₂断路时,电压表才能通过L₁连通到电源正极,测出电源电压,满足两次示数相等的条件,对应正确选项。
【解析】
1. 电路基础判断:闭合开关S₁时,L₁与L₂串联,S₂接1时电压表测量L₂两端电压,S₂接2时电压表测量电源总电压。
2. 故障初筛:两灯原本发光,之后同时熄灭,若故障为某灯短路,另一盏灯仍可接入电路正常发光,与现象矛盾,因此故障为串联电路的断路故障,直接排除A(L₁短路)、C(L₂短路)。
3. 代入验证剩余选项:
若故障为L₁断路:S₂接1时,电压表无法连通到电源正极,示数为0;S₂接2时电压表测电源电压,两次示数不相等,不符合题意。
若故障为L₂断路:S₂接1时,电压表通过L₁的路径连通电源正负极,相当于直接测量电源电压,和S₂接2时电压表的示数完全相同,符合题意。
因此最终选择D选项。
【答案】D
【知识点】串联电路故障分析,电压表的使用
【点评】本题是串联电路故障判断的经典题型,解题时可以先通过“两灯全灭”的现象快速排除短路类故障,缩小排查范围,再将剩余故障逐一代入验证电压表示数是否匹配条件,就能快速得到正确结果,避免冗余推导。
【难度系数】0.6

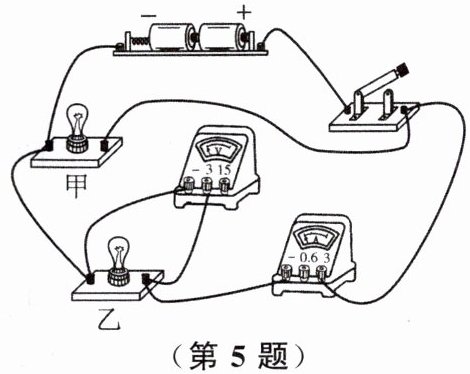

5. 在如图所示的电路中,闭合开关,甲、乙两个灯泡均发光,过一会儿,其中一个灯泡突然熄灭,但两个电表指针仍明显偏转.造成此现象的原因可能是(

A.甲灯泡短路
B.乙灯泡短路
C.甲灯泡断路
D.乙灯泡断路
C
)A.甲灯泡短路
B.乙灯泡短路
C.甲灯泡断路
D.乙灯泡断路
答案
5. C 解析:由题图可知,甲、乙灯泡并联,电流表测通过乙灯泡的电流,电压表测量电源电压.闭合开关,两个灯泡均发光,过一会儿,其中一个灯泡突然熄灭,但两个电表指针仍明显偏转,这说明电路不是短路,而是一条支路断开;电流表有示数,说明乙灯泡正常,则故障可能是甲灯泡断路.
解析
【分析】
首先第一步先梳理电路连接关系,判断两灯的连接方式、明确各电表的测量对象:从实物图可看出甲、乙两灯为并联关系,电流表串联在乙灯的支路上,测量通过乙灯的电流,电压表并联在电源两端,测量电源电压。接下来结合题目给出的故障特征推导:已知现象是一个灯泡熄灭、两个电表指针仍明显偏转,首先可以直接排除短路类故障,因为任意一个灯泡短路都会造成电源整体短路,两灯都会熄灭,电表也无法正常偏转;其次电流表有示数,说明电流表所在的乙灯支路是通路,乙灯本身没有故障,那么熄灭的只能是甲灯,故障为甲灯断路,完全匹配现象,最后逐一验证选项排除不符合的情况即可得到答案。
【解析】
先明确电路结构:由题图可知,甲、乙两灯泡并联,电流表测量通过乙灯泡的电流,电压表测量电源电压。
对四个选项逐一分析:
1. 选项A:若甲灯泡短路,会直接造成电源短路,乙灯泡也会同时熄灭,电流表、电压表都无法正常显示示数,不符合题意;
2. 选项B:若乙灯泡短路,同样会造成电源短路,甲灯泡也会熄灭,电压表无示数,不符合题意;
3. 选项C:若甲灯泡断路,甲灯熄灭,乙灯所在支路不受影响仍正常发光,电流表测乙的电流有明显偏转,电压表仍测量电源电压也有明显偏转,完全符合题目描述的现象;
4. 选项D:若乙灯泡断路,电流表所在支路断开,电流表指针不会发生偏转,不符合“两个电表指针仍明显偏转”的条件。
综上,符合要求的故障是甲灯泡断路。
【答案】C
【知识点】
并联电路故障分析,电流表电压表使用
【点评】
本题是初中电学典型的并联电路故障判断习题,核心解题逻辑是先明确电路连接和电表测量对象,利用“电流表有示数说明对应支路为通路”的规律,先排除电源短路类故障,再结合电表工作状态锁定故障位置,难度适中,能很好地考查学生对并联电路特点的掌握程度。
【难度系数】
0.7
首先第一步先梳理电路连接关系,判断两灯的连接方式、明确各电表的测量对象:从实物图可看出甲、乙两灯为并联关系,电流表串联在乙灯的支路上,测量通过乙灯的电流,电压表并联在电源两端,测量电源电压。接下来结合题目给出的故障特征推导:已知现象是一个灯泡熄灭、两个电表指针仍明显偏转,首先可以直接排除短路类故障,因为任意一个灯泡短路都会造成电源整体短路,两灯都会熄灭,电表也无法正常偏转;其次电流表有示数,说明电流表所在的乙灯支路是通路,乙灯本身没有故障,那么熄灭的只能是甲灯,故障为甲灯断路,完全匹配现象,最后逐一验证选项排除不符合的情况即可得到答案。
【解析】
先明确电路结构:由题图可知,甲、乙两灯泡并联,电流表测量通过乙灯泡的电流,电压表测量电源电压。
对四个选项逐一分析:
1. 选项A:若甲灯泡短路,会直接造成电源短路,乙灯泡也会同时熄灭,电流表、电压表都无法正常显示示数,不符合题意;
2. 选项B:若乙灯泡短路,同样会造成电源短路,甲灯泡也会熄灭,电压表无示数,不符合题意;
3. 选项C:若甲灯泡断路,甲灯熄灭,乙灯所在支路不受影响仍正常发光,电流表测乙的电流有明显偏转,电压表仍测量电源电压也有明显偏转,完全符合题目描述的现象;
4. 选项D:若乙灯泡断路,电流表所在支路断开,电流表指针不会发生偏转,不符合“两个电表指针仍明显偏转”的条件。
综上,符合要求的故障是甲灯泡断路。
【答案】C
【知识点】
并联电路故障分析,电流表电压表使用
【点评】
本题是初中电学典型的并联电路故障判断习题,核心解题逻辑是先明确电路连接和电表测量对象,利用“电流表有示数说明对应支路为通路”的规律,先排除电源短路类故障,再结合电表工作状态锁定故障位置,难度适中,能很好地考查学生对并联电路特点的掌握程度。
【难度系数】
0.7
6. 在如图所示的电路中,闭合开关 S,灯 L 不亮,电压表有示数.已知电路中各处均接触良好.
(R 为电热丝,阻值与灯泡相近)

(1)请写出发生上述现象的两个可能原因:
(2)为进一步确定原因,小华同学将一个电流表正确串联在该电路中,闭合开关 S,观察电流表的示数情况.若电流表有示数,说明上述现象产生的原因是
(3)小明同学准备用一根导线并联接在电热丝 R 两端,根据灯泡能否发光进一步确定原因.此操作方案是否可行?请说明理由.
(R 为电热丝,阻值与灯泡相近)
(1)请写出发生上述现象的两个可能原因:
灯L短路
、电热丝R断路(答案不唯一)
.(2)为进一步确定原因,小华同学将一个电流表正确串联在该电路中,闭合开关 S,观察电流表的示数情况.若电流表有示数,说明上述现象产生的原因是
灯L短路
;若电流表无示数,说明上述现象产生的原因是电热丝R断路
.(3)小明同学准备用一根导线并联接在电热丝 R 两端,根据灯泡能否发光进一步确定原因.此操作方案是否可行?请说明理由.
不可行,可能会造成电源短路
.答案
6. (1)灯L短路 电热丝R断路(答案不唯一) (2)灯L短路 电热丝R断路 (3)不可行,可能会造成电源短路
解析:(1)由题图可知,L和R串联,电压表V测R两端的电压.闭合开关S,灯L不亮,电压表有示数,已知电路中各处均接触良好,则电路故障可能是灯泡短路、电热丝断路或流过灯泡的电流太小等.(2)电流表正确串联在该电路中,闭合开关S,若电流表有示数,电路故障可能是灯泡短路;若电流表无示数,电路故障可能是与电压表并联的电热丝断路.(3)当导线与电阻R并联,电阻被短路,只有灯泡接入电路,若故障为灯泡短路,闭合开关后,可能烧坏电源,所以此方案不可行.
解析:(1)由题图可知,L和R串联,电压表V测R两端的电压.闭合开关S,灯L不亮,电压表有示数,已知电路中各处均接触良好,则电路故障可能是灯泡短路、电热丝断路或流过灯泡的电流太小等.(2)电流表正确串联在该电路中,闭合开关S,若电流表有示数,电路故障可能是灯泡短路;若电流表无示数,电路故障可能是与电压表并联的电热丝断路.(3)当导线与电阻R并联,电阻被短路,只有灯泡接入电路,若故障为灯泡短路,闭合开关后,可能烧坏电源,所以此方案不可行.
解析
【分析】
首先先明确电路结构:灯泡L和电热丝R串联,电压表并联在R两端,测量R的电压。结合题目给出的“闭合开关S,灯L不亮,电压表有示数”的现象,从串联电路常见的短路、断路两类故障入手推导:首先电压表有示数,说明电压表的两个接线柱可以正常连通到电源的正负极。第一种可能:灯L发生短路,此时电路仍为通路,电流不经过L的灯丝,灯无法发光,电压表直接接在电源两端,有示数,符合现象;第二种可能:电热丝R发生断路,此时整个电路没有电流,灯不亮,电压表通过完好的灯L连通到电源两极,由于电压表内阻极大,分得几乎全部电源电压,因此电压表有示数,也符合现象。后续串联电流表的操作可以进一步区分两类故障:有示数说明电路导通,对应短路故障;无示数说明电路断开,对应断路故障。最后分析导线并联在R两端的操作风险:如果原本故障是L短路,导线并联R后会直接将电源两极连通,引发电源短路,因此方案不可行。
【解析】
(1) 由电路图可知,L和R串联,电压表测R两端电压。闭合开关后灯L不亮、电压表有示数,满足条件的故障有两个:一是灯L短路,电路为通路,灯不发光,电压表测电源电压有示数;二是电热丝R断路,电路无电流灯不发光,电压表串联在电路中,示数接近电源电压,有示数。
(2) 将电流表串联接入电路后,若电流表有示数,说明电路是导通的,不存在断路故障,因此故障为灯L短路;若电流表无示数,说明电路处于断开状态,因此故障为电热丝R断路。
(3) 该操作方案不可行:若原本的故障是灯L短路,将导线并联在R两端后,R被短路,电源正负极直接通过导线连通,会造成电源短路,损坏电源。
【答案】
(1) 灯L短路 电热丝R断路(合理即可)
(2) 灯L短路 电热丝R断路
(3) 不可行,可能会造成电源短路
【知识点】
串联电路故障分析,短路的危害,电压表的使用
【点评】
本题是初中电学串联故障分析的经典题型,需要学生结合电表示数特征,逐一排查短路、断路两类常见故障,同时考察了电路操作的安全常识,能够有效锻炼学生的逻辑推导能力,避免死记硬背故障结论。
【难度系数】
0.6
首先先明确电路结构:灯泡L和电热丝R串联,电压表并联在R两端,测量R的电压。结合题目给出的“闭合开关S,灯L不亮,电压表有示数”的现象,从串联电路常见的短路、断路两类故障入手推导:首先电压表有示数,说明电压表的两个接线柱可以正常连通到电源的正负极。第一种可能:灯L发生短路,此时电路仍为通路,电流不经过L的灯丝,灯无法发光,电压表直接接在电源两端,有示数,符合现象;第二种可能:电热丝R发生断路,此时整个电路没有电流,灯不亮,电压表通过完好的灯L连通到电源两极,由于电压表内阻极大,分得几乎全部电源电压,因此电压表有示数,也符合现象。后续串联电流表的操作可以进一步区分两类故障:有示数说明电路导通,对应短路故障;无示数说明电路断开,对应断路故障。最后分析导线并联在R两端的操作风险:如果原本故障是L短路,导线并联R后会直接将电源两极连通,引发电源短路,因此方案不可行。
【解析】
(1) 由电路图可知,L和R串联,电压表测R两端电压。闭合开关后灯L不亮、电压表有示数,满足条件的故障有两个:一是灯L短路,电路为通路,灯不发光,电压表测电源电压有示数;二是电热丝R断路,电路无电流灯不发光,电压表串联在电路中,示数接近电源电压,有示数。
(2) 将电流表串联接入电路后,若电流表有示数,说明电路是导通的,不存在断路故障,因此故障为灯L短路;若电流表无示数,说明电路处于断开状态,因此故障为电热丝R断路。
(3) 该操作方案不可行:若原本的故障是灯L短路,将导线并联在R两端后,R被短路,电源正负极直接通过导线连通,会造成电源短路,损坏电源。
【答案】
(1) 灯L短路 电热丝R断路(合理即可)
(2) 灯L短路 电热丝R断路
(3) 不可行,可能会造成电源短路
【知识点】
串联电路故障分析,短路的危害,电压表的使用
【点评】
本题是初中电学串联故障分析的经典题型,需要学生结合电表示数特征,逐一排查短路、断路两类常见故障,同时考察了电路操作的安全常识,能够有效锻炼学生的逻辑推导能力,避免死记硬背故障结论。
【难度系数】
0.6
