16.学习了制造技术与工程的相关内容后,为了更好地体验制造,兴趣小组利用熔点较低的A金属和黏土等材料设计并制作笔筒。
(1)探究A金属的熔化规律。小组同学用图甲所示的装置加热A金属,将收集到的数据绘制成图像(如图乙所示)。

①A金属的熔点是℃。
②另一小组同学用相同的装置熔化质量更大的A金属,并在图丙中画出其熔化图像(虚线)。A、B两条曲线中,正确的是。
(2)利用A金属制作笔筒。小组同学制作笔筒的过程如图丁所示。

①金属制造中常用到成型和铸造两种技术。
成型技术:对固态金属施加压力,使其产生永久的变形。
铸造技术:将液态金属注入空腔中,待其凝固后除去模具。
该小组同学制作笔筒的过程,属于金属制造中的技术。

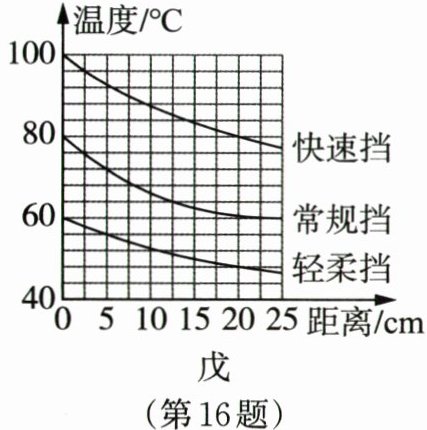

②在步骤b中,浇铸液态金属时,会有部分液体残留在烧杯壁上,造成材料浪费。老师建议将固态金属直接置于模具中,在上方用吹风机加热使其熔化。图戊是某款温控吹风机三挡热风温度与距离的关系图像,结合A金属和黏土的性质,请选择一种合适的挡位与加热距离:。

48
B
铸造
快速挡，加热距离在20~25cm(或常规挡，加热距离在0~25cm；或轻柔挡，加热距离在0~20cm)

【分析】
本题围绕金属熔化规律和制造技术展开，解题思路如下：
1. 对于金属熔点的判断：晶体熔化时温度保持不变，该不变温度即为熔点，需从熔化图像中找水平段对应的温度；
2. 质量对熔化时间的影响：同种晶体熔点相同，质量越大，熔化时吸热越多，熔化时间越长，据此判断曲线；
3. 区分成型与铸造技术：根据定义，铸造是液态金属注入空腔凝固，成型是固态金属加压变形，据此判断制作笔筒的技术；
4. 选择合适挡位：需保证温度达到A金属熔点，结合温控吹风机的温度与距离关系，选满足熔化要求的组合。
【解析】
(1) ①晶体熔化时温度保持不变，这个恒定温度就是熔点。观察图乙的熔化图像，A金属熔化过程中温度稳定在48℃，因此熔点为48℃。
②同种晶体的熔点相同，熔化时间与质量有关：质量越大，熔化时吸收的热量越多，熔化时间越长。另一小组用质量更大的A金属，熔点仍为48℃，但熔化时间应比原图像更长，故曲线B正确。
(2) ①根据定义，铸造技术是将液态金属注入空腔，凝固后得到制品；成型技术是对固态金属加压变形。制作笔筒时使用液态金属浇铸，属于铸造技术。
②要使A金属熔化，需选择温度达到或超过其熔点（48℃）的挡位，结合温控吹风机的温度与距离关系，合适的组合如快速挡，加热距离在20~25cm（或常规挡0~25cm、轻柔挡0~20cm，满足温度要求即可）。
【答案】
48；B；铸造；快速挡，加热距离在20~25cm(或常规挡，加热距离在0~25cm；或轻柔挡，加热距离在0~20cm)
【知识点】
晶体熔化特点、金属铸造技术
【点评】
本题结合制作笔筒的实际场景，考查晶体熔点、熔化规律及金属制造技术的应用，需学生将理论知识与实际操作结合，难度适中，属于基础应用类题目。
【难度系数】
0.6
