二、识图作答题

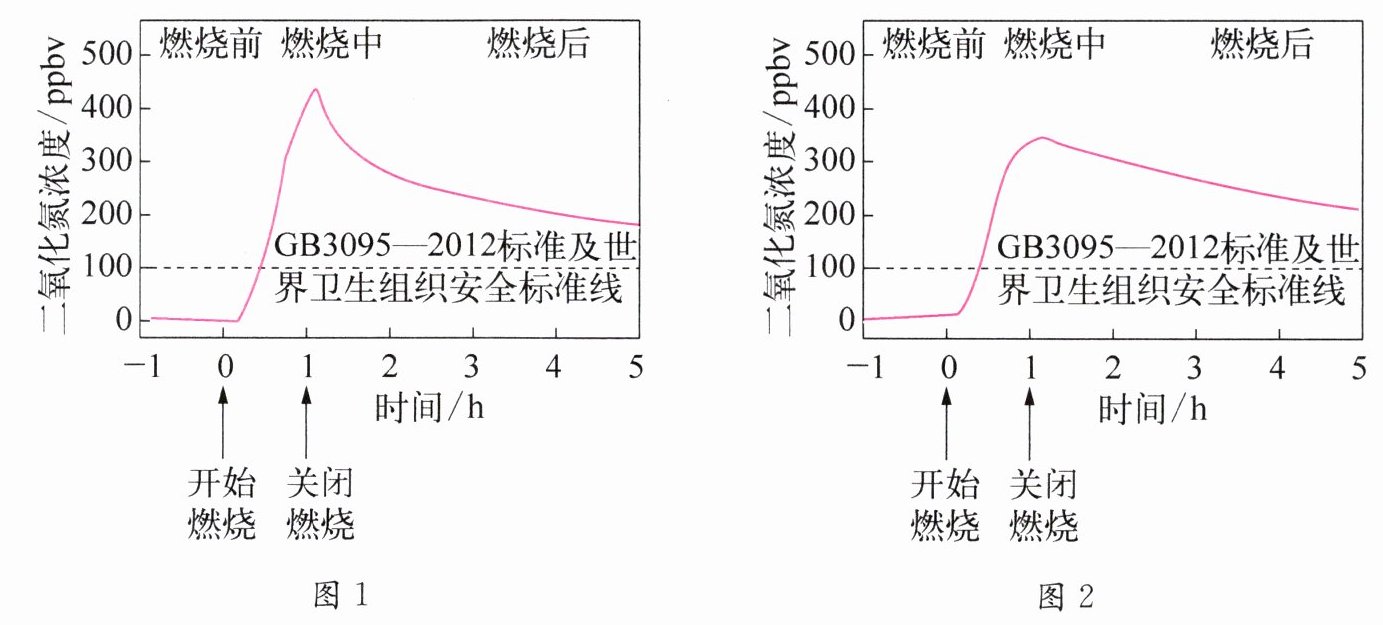

25. 二氧化氮是一种有害气体，家用燃气是住宅室内二氧化氮的主要来源。为减轻燃气使用对人体健康的威胁，有人做了相关研究。图1是厨房空气中二氧化氮的浓度变化示意图，图2是卧室空气中二氧化氮的浓度变化示意图。请分析并回答问题。

（1）在抽油烟机关闭和卧室门打开的条件下，分别测定使用燃气灶烹饪时厨房和卧室的二氧化氮浓度如图1和图2所示。结果表明：在燃气灶打开1 h以内，厨房和卧室的二氧化氮浓度的变化趋势是。关闭燃气灶后的4 h以内二氧化氮浓度虽逐渐降低，但仍（选填“高”或“低”）于我国GB3095—2012标准及世界卫生组织规定的安全标准。

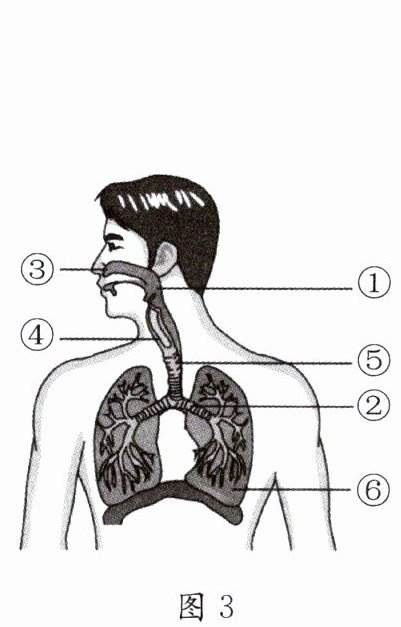

（2）图3是呼吸系统示意图，图4是血液循环（部分）示意图。二氧化氮依次经图3中的③→①→→→→⑥，通过扩散作用进入血液，首先到达心脏的（填图4中的字母），然后进一步经体循环被送至全身各处。

（3）为保障健康，在使用燃气灶时应同时采取哪些措施？

25.（1）增加 高
（2）④ ⑤ ② C
（3）打开抽油烟机，关闭卧室门。

【分析】
本题需结合图表信息和生物相关知识解答：第（1）问通过观察图1、图2的浓度曲线判断变化趋势，对比安全标准确定浓度高低；第（2）问需回忆呼吸系统气体路径和肺循环中血液流向，结合图示结构填空；第（3）问根据题干中有害气体扩散的条件反向推导防护措施。
【解析】
（1）观察图1和图2，燃气灶打开1h内，厨房和卧室的二氧化氮浓度曲线均呈上升趋势，故变化趋势为增加；关闭燃气灶后4h内浓度逐渐降低，但仍高于我国GB3095—2012标准及世界卫生组织的安全标准，填“高”。
（2）二氧化氮进入呼吸系统的路径为：③鼻腔→①咽→④气管→⑤支气管→②肺泡，经肺泡扩散进入血液；肺循环中，肺部的血液经肺静脉首先到达心脏的左心房，对应图4中的字母C。
（3）题干显示抽油烟机关闭、卧室门打开时有害气体易扩散，因此使用燃气灶时应打开抽油烟机排出有害气体，同时关闭卧室门减少有害气体扩散至卧室，保障健康。
【答案】
（1）增加；高
（2）④；⑤；②；C
（3）打开抽油烟机，关闭卧室门
【知识点】
呼吸系统的结构、血液循环的途径、空气质量与健康
【点评】
本题结合生活实际，通过图表考查识图能力和知识应用能力，将生物知识与健康防护联系，难度适中，需准确识别结构和分析数据。
【难度系数】
0.6
