1. [陕西中考节选] 在练习使用滑动变阻器时,小明设计了如图所示电路,闭合开关,移动滑片P的过程中,小灯泡不发光,电流表、电压表均无示数;直至移动滑片P到M点时,小灯泡突然发光,电流表、电压表均有明显示数,小明立即断开开关,查找原因。出现以上现象的原因可能是

A.滑动变阻器短路
B.滑动变阻器M点右侧附近有断路
C.滑动变阻器M点左侧附近有断路
B
(填字母)。A.滑动变阻器短路
B.滑动变阻器M点右侧附近有断路
C.滑动变阻器M点左侧附近有断路
答案
1.B
解析
【分析】首先,根据电路故障的表现:电流表、电压表均无示数,说明电路为断路故障(若为短路,电路会导通,电表应有示数,故排除短路)。题目中移动滑片到M点时电路突然导通,说明断路位置在滑动变阻器上,且滑片到达M点时电路连通。接下来结合滑动变阻器接入电路的是a到P段电阻丝,逐一分析选项是否符合现象。
【解析】该电路为灯泡与滑动变阻器串联,电流表测电路电流,电压表测灯泡两端电压。
1. 故障类型判断:电流表无示数,说明电路断路(短路时电路导通,电表会有示数,排除短路)。
2. 选项分析:
A. 滑动变阻器短路:电路会导通,电流增大,灯泡应发光,与“小灯泡不发光、电表无示数”的现象不符,排除;
B. 滑动变阻器M点右侧附近断路:当滑片在M右侧时,接入的a-P段电阻丝在M右侧断路,电路断开,灯不亮,电表无示数;当滑片移到M点时,断路处被接通,电路导通,灯发光,电表有示数,完全符合题目现象;
C. 滑动变阻器M点左侧附近断路:当滑片在M右侧时,a-P段电阻丝是导通的,电路应提前导通,灯发光,与现象不符,排除。
【答案】B
【知识点】电路故障分析、滑动变阻器的使用、串联电路
【点评】本题结合滑动变阻器的工作原理,通过灯和电表的示数变化判断断路位置,需明确串联电路中断路时电表的表现,以及滑动变阻器接入电阻的变化对电路的影响,是中考常见的电路故障分析题。
【难度系数】0.4
【解析】该电路为灯泡与滑动变阻器串联,电流表测电路电流,电压表测灯泡两端电压。
1. 故障类型判断:电流表无示数,说明电路断路(短路时电路导通,电表会有示数,排除短路)。
2. 选项分析:
A. 滑动变阻器短路:电路会导通,电流增大,灯泡应发光,与“小灯泡不发光、电表无示数”的现象不符,排除;
B. 滑动变阻器M点右侧附近断路:当滑片在M右侧时,接入的a-P段电阻丝在M右侧断路,电路断开,灯不亮,电表无示数;当滑片移到M点时,断路处被接通,电路导通,灯发光,电表有示数,完全符合题目现象;
C. 滑动变阻器M点左侧附近断路:当滑片在M右侧时,a-P段电阻丝是导通的,电路应提前导通,灯发光,与现象不符,排除。
【答案】B
【知识点】电路故障分析、滑动变阻器的使用、串联电路
【点评】本题结合滑动变阻器的工作原理,通过灯和电表的示数变化判断断路位置,需明确串联电路中断路时电表的表现,以及滑动变阻器接入电阻的变化对电路的影响,是中考常见的电路故障分析题。
【难度系数】0.4
2. 小芳想了解当滑动变阻器与定值电阻并联时,调节滑片,电阻两端的电压及电路中的电流怎样改变,实验电路图如图所示。
(1)此电路不允许滑动变阻器接入电路的阻值为零,原因是
(2)若某次实验小芳闭合开关后,发现电压表和电流表$\mathrm{A}_2$有示数,但是电流表$\mathrm{A}_1$没有示数,故障原因可能是
A. 滑动变阻器断路
B. 开关短路
C. 电流表$\mathrm{A}_1$断路
D. 电阻$R$断路
E. 滑动变阻器短路

(1)此电路不允许滑动变阻器接入电路的阻值为零,原因是
会造成电源短路,有可能损坏电流表A₂和电源
。(2)若某次实验小芳闭合开关后,发现电压表和电流表$\mathrm{A}_2$有示数,但是电流表$\mathrm{A}_1$没有示数,故障原因可能是
D
(填字母)。A. 滑动变阻器断路
B. 开关短路
C. 电流表$\mathrm{A}_1$断路
D. 电阻$R$断路
E. 滑动变阻器短路
答案
(1)会造成电源短路,有可能损坏电流表A₂和电源
(2)D
(2)D
解析
【分析】
首先明确电路结构:滑动变阻器与定值电阻R并联,电流表$\mathrm{A}_1$测R支路电流,电流表$\mathrm{A}_2$测干路电流,电压表测R两端电压(并联电路中各支路电压等于电源电压)。
(1) 当滑动变阻器接入阻值为零时,相当于短路定值电阻R,此时电路为电源直接通过滑动变阻器和$\mathrm{A}_2$形成通路,总电阻极小,根据欧姆定律,电路电流会过大,造成电源短路,损坏电流表和电源,因此不允许阻值为零。
(2) 故障分析:$\mathrm{A}_1$无示数说明其所在支路断路;电压表和$\mathrm{A}_2$有示数说明干路通路且电压表连通电源两端。逐一分析选项:
A. 滑动变阻器断路→干路断开,$\mathrm{A}_2$无示数,排除;
B. 开关短路→仅开关失去控制,不影响电路,不会导致$\mathrm{A}_1$无示数,排除;
C. $\mathrm{A}_1$断路→电压表左端无法连通电源负极,电压表无示数,排除;
D. R断路→$\mathrm{A}_1$支路断开(无示数),电压表通过滑动变阻器支路连通电源(有示数),$\mathrm{A}_2$测滑动变阻器电流(有示数),符合;
E. 滑动变阻器短路→电源短路,电压表和$\mathrm{A}_2$均无示数,排除。
【解析】
(1) 当滑动变阻器接入阻值为零时,定值电阻R被短路,电路总电阻极小,根据欧姆定律$I=\frac{U}{R}$,电源电压不变时,电路电流会过大,造成电源短路,会损坏电流表$\mathrm{A}_2$和电源,因此不允许滑动变阻器接入阻值为零。
(2) 对各选项分析:
A. 滑动变阻器断路,干路断开,$\mathrm{A}_2$无示数,不符合;
B. 开关短路,电路仍正常,不会导致$\mathrm{A}_1$无示数,不符合;
C. 电流表$\mathrm{A}_1$断路,电压表左端无法连通电源负极,电压表无示数,不符合;
D. 电阻R断路,$\mathrm{A}_1$所在支路断开(无示数),电压表通过滑动变阻器支路连通电源(有示数),$\mathrm{A}_2$测滑动变阻器电流(有示数),符合;
E. 滑动变阻器短路,电源短路,电压表和$\mathrm{A}_2$均无示数,不符合。故故障原因选D。
【答案】
(1) 会造成电源短路,有可能损坏电流表$\mathrm{A}_2$和电源;(2) D
【知识点】
并联电路特点、欧姆定律、电路故障分析
【点评】
本题结合并联电路考查欧姆定律应用与电路故障判断,需掌握并联电路规律,结合电表示数变化分析故障,难度适中。
【难度系数】
0.5
首先明确电路结构:滑动变阻器与定值电阻R并联,电流表$\mathrm{A}_1$测R支路电流,电流表$\mathrm{A}_2$测干路电流,电压表测R两端电压(并联电路中各支路电压等于电源电压)。
(1) 当滑动变阻器接入阻值为零时,相当于短路定值电阻R,此时电路为电源直接通过滑动变阻器和$\mathrm{A}_2$形成通路,总电阻极小,根据欧姆定律,电路电流会过大,造成电源短路,损坏电流表和电源,因此不允许阻值为零。
(2) 故障分析:$\mathrm{A}_1$无示数说明其所在支路断路;电压表和$\mathrm{A}_2$有示数说明干路通路且电压表连通电源两端。逐一分析选项:
A. 滑动变阻器断路→干路断开,$\mathrm{A}_2$无示数,排除;
B. 开关短路→仅开关失去控制,不影响电路,不会导致$\mathrm{A}_1$无示数,排除;
C. $\mathrm{A}_1$断路→电压表左端无法连通电源负极,电压表无示数,排除;
D. R断路→$\mathrm{A}_1$支路断开(无示数),电压表通过滑动变阻器支路连通电源(有示数),$\mathrm{A}_2$测滑动变阻器电流(有示数),符合;
E. 滑动变阻器短路→电源短路,电压表和$\mathrm{A}_2$均无示数,排除。
【解析】
(1) 当滑动变阻器接入阻值为零时,定值电阻R被短路,电路总电阻极小,根据欧姆定律$I=\frac{U}{R}$,电源电压不变时,电路电流会过大,造成电源短路,会损坏电流表$\mathrm{A}_2$和电源,因此不允许滑动变阻器接入阻值为零。
(2) 对各选项分析:
A. 滑动变阻器断路,干路断开,$\mathrm{A}_2$无示数,不符合;
B. 开关短路,电路仍正常,不会导致$\mathrm{A}_1$无示数,不符合;
C. 电流表$\mathrm{A}_1$断路,电压表左端无法连通电源负极,电压表无示数,不符合;
D. 电阻R断路,$\mathrm{A}_1$所在支路断开(无示数),电压表通过滑动变阻器支路连通电源(有示数),$\mathrm{A}_2$测滑动变阻器电流(有示数),符合;
E. 滑动变阻器短路,电源短路,电压表和$\mathrm{A}_2$均无示数,不符合。故故障原因选D。
【答案】
(1) 会造成电源短路,有可能损坏电流表$\mathrm{A}_2$和电源;(2) D
【知识点】
并联电路特点、欧姆定律、电路故障分析
【点评】
本题结合并联电路考查欧姆定律应用与电路故障判断,需掌握并联电路规律,结合电表示数变化分析故障,难度适中。
【难度系数】
0.5

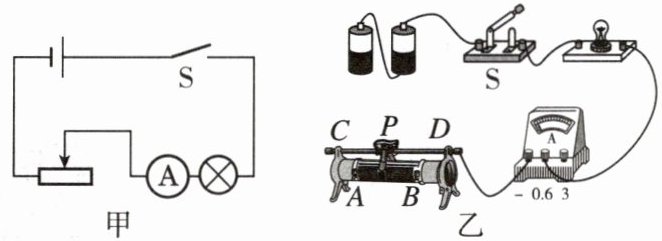

3. :: 科技实践小组的同学从实验室领了一些器材用来做“用滑动变阻器改变电路中电流”的实验,实验电路图如图甲所示,请你根据所学知识,完成以下分析。

(1)请你根据图甲所示电路图,用笔画线代替导线连接好图乙中的电路。
(2)小组成员涵涵正确连好实物电路后准备闭合开关开始实验,同组的轩轩连忙阻止她,并对电路进行了一步操作,涵涵恍然大悟,对着轩轩会心一笑。轩轩对电路进行的操作是
(3)涵涵闭合开关S,发现小灯泡不亮,接下来的操作,以下步骤中最合理的是
A.断开开关,举手向老师重新领取一只新灯泡重新实验
B.断开开关,举手向老师再领取几节电池增加电池节数重新实验
C.用手轻轻按压小灯泡,观察小灯泡是否发光
D.调节滑动变阻器,观察小灯泡是否发光
(4)实验中,若涵涵将滑动变阻器滑片向左滑动,滑动变阻器接入电路中的电阻变
(1)请你根据图甲所示电路图,用笔画线代替导线连接好图乙中的电路。
(2)小组成员涵涵正确连好实物电路后准备闭合开关开始实验,同组的轩轩连忙阻止她,并对电路进行了一步操作,涵涵恍然大悟,对着轩轩会心一笑。轩轩对电路进行的操作是
将滑动变阻器的滑片移至最右端(阻值最大处)
。(3)涵涵闭合开关S,发现小灯泡不亮,接下来的操作,以下步骤中最合理的是
D
(填字母)。A.断开开关,举手向老师重新领取一只新灯泡重新实验
B.断开开关,举手向老师再领取几节电池增加电池节数重新实验
C.用手轻轻按压小灯泡,观察小灯泡是否发光
D.调节滑动变阻器,观察小灯泡是否发光
(4)实验中,若涵涵将滑动变阻器滑片向左滑动,滑动变阻器接入电路中的电阻变
小
,电流表的示数变大
;调节滑片过程中,轩轩观察到小灯泡发出耀眼的光,但没过一会儿小灯泡突然熄灭了,小灯泡熄灭的原因可能是小灯泡灯丝烧断
。答案
(1)如图所示
(2)将滑动变阻器的滑片移至最右端(阻值最大处)
(3)D
(4)小;大;小灯泡灯丝烧断
解析
【分析】
1. 第(1)问:需根据图甲的串联电路结构,将滑动变阻器“一上一下”接线,电流表串联且满足“正进负出”,按电流路径连接实物,确保电路完整。
2. 第(2)问:闭合开关前,滑动变阻器需调至最大阻值,目的是保护电路,防止电流过大损坏元件,因此要明确滑动变阻器的接线柱,判断滑片移到哪端阻值最大。
3. 第(3)问:灯泡不亮时,优先考虑电路电流是否过小,滑动变阻器阻值是否过大,所以应先调节滑动变阻器排查故障,再考虑其他原因。
4. 第(4)问:滑动变阻器接入电阻由接入的电阻丝长度决定,滑片左滑时接入电阻丝变短,电阻变小,电流变大;灯泡耀眼说明电流过大,随后熄灭是灯丝被烧断。
【解析】
(1) 连接实物电路时,按照串联电路要求,滑动变阻器接下接线柱A和上接线柱D,电源负极连接滑动变阻器的A接线柱,形成完整回路,连接后的电路如图所示:
(2) 闭合开关前,为保护电路,需将滑动变阻器滑片移至阻值最大处,本题滑动变阻器接A、D,故滑片移至最右端。
(3) 闭合开关灯泡不亮,首先应调节滑动变阻器,排查是否因滑动变阻器阻值过大导致电流过小,灯泡不亮,故最合理的操作是D选项。
(4) 滑动变阻器接A、D,滑片向左滑动时,接入电路的电阻丝长度变短,电阻变小,电路中电流变大;灯泡发出耀眼的光说明电流过大,随后熄灭是因为小灯泡灯丝烧断。
【答案】
(1)
(2) 将滑动变阻器的滑片移至最右端(阻值最大处)
(3) D
(4) 小;大;小灯泡灯丝烧断
【知识点】
滑动变阻器的使用;电路故障分析;串联电路的电流规律
【点评】
本题围绕“用滑动变阻器改变电路中电流”的基础实验展开,考查了实物电路连接、滑动变阻器的操作规范、电路故障排查等核心知识点,注重基础实验操作的掌握,难度适中。
【难度系数】
0.6
1. 第(1)问:需根据图甲的串联电路结构,将滑动变阻器“一上一下”接线,电流表串联且满足“正进负出”,按电流路径连接实物,确保电路完整。
2. 第(2)问:闭合开关前,滑动变阻器需调至最大阻值,目的是保护电路,防止电流过大损坏元件,因此要明确滑动变阻器的接线柱,判断滑片移到哪端阻值最大。
3. 第(3)问:灯泡不亮时,优先考虑电路电流是否过小,滑动变阻器阻值是否过大,所以应先调节滑动变阻器排查故障,再考虑其他原因。
4. 第(4)问:滑动变阻器接入电阻由接入的电阻丝长度决定,滑片左滑时接入电阻丝变短,电阻变小,电流变大;灯泡耀眼说明电流过大,随后熄灭是灯丝被烧断。
【解析】
(1) 连接实物电路时,按照串联电路要求,滑动变阻器接下接线柱A和上接线柱D,电源负极连接滑动变阻器的A接线柱,形成完整回路,连接后的电路如图所示:
(2) 闭合开关前,为保护电路,需将滑动变阻器滑片移至阻值最大处,本题滑动变阻器接A、D,故滑片移至最右端。
(3) 闭合开关灯泡不亮,首先应调节滑动变阻器,排查是否因滑动变阻器阻值过大导致电流过小,灯泡不亮,故最合理的操作是D选项。
(4) 滑动变阻器接A、D,滑片向左滑动时,接入电路的电阻丝长度变短,电阻变小,电路中电流变大;灯泡发出耀眼的光说明电流过大,随后熄灭是因为小灯泡灯丝烧断。
【答案】
(1)
(2) 将滑动变阻器的滑片移至最右端(阻值最大处)
(3) D
(4) 小;大;小灯泡灯丝烧断
【知识点】
滑动变阻器的使用;电路故障分析;串联电路的电流规律
【点评】
本题围绕“用滑动变阻器改变电路中电流”的基础实验展开,考查了实物电路连接、滑动变阻器的操作规范、电路故障排查等核心知识点,注重基础实验操作的掌握,难度适中。
【难度系数】
0.6

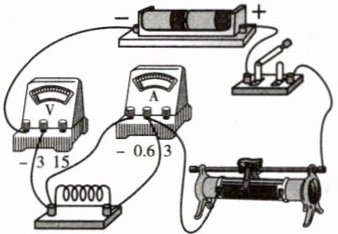

4. 同学们用如图所示的电路探究通过导体的电流与电压、电阻的关系,其中电源电压恒为3 V,滑动变阻器的规格是“20 Ω 2 A”。

(1)如图所示的电路,在开关闭合的瞬间,

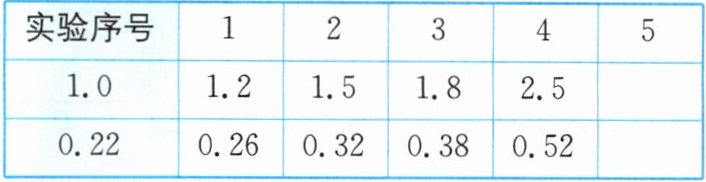

(2)雯雯同学正确连接后,按照正确的电路,移动滑片,记录了如表所示的数据,出现这种情况的原因是

(1)如图所示的电路,在开关闭合的瞬间,
电压
表的指针将明显偏转;仔细检查电路,发现有一根导线连接错误,请你在这根导线上画“×”,并用笔画线代替导线画出正确连接。(2)雯雯同学正确连接后,按照正确的电路,移动滑片,记录了如表所示的数据,出现这种情况的原因是
表格中信息不完整,导致数据填错位置
;分析可得出实验结论:当电阻一定时,通过导体的电流与电压成正比。答案
(1)电压;如图所示
(2)表格中信息不完整,导致数据填错位置
解析
【分析】
要解决本题,需结合探究电流与电压关系的实验要求分析电路和数据:
1. 第(1)问:实验电路需电流表串联、电压表并联在定值电阻两端。原电路中电压表串联接入,因电压表内阻极大,电路电流极小,电流表几乎无偏转,电压表测电源电压,故开关闭合时电压表指针明显偏转。需找到错误导线并修正,使电流表串联、电压表并联在定值电阻两端。
2. 第(2)问:实验结论为“电阻一定时,电流与电压成正比”,说明数据需满足电压增大电流同步增大,表格数据无法得出该结论,原因是表格信息不完整,数据对应位置填错。
【解析】
(1) 原电路中,电压表串联在电路中,开关闭合时,电压表测电源电压,指针明显偏转;电流表因电路电流极小几乎不偏转。错误导线为定值电阻右端与电流表0.6接线柱间的导线(图中×处),正确连接:将该导线改接至定值电阻右端,使电流表串联,电压表并联在定值电阻两端,正确连线如图:
(2) 正确实验中,电阻一定时电流随电压增大而增大,表格数据无法体现该规律,原因是表格信息不完整,数据填错对应位置。
【答案】
(1) 电压;
(2) 表格中信息不完整,导致数据填错位置
【知识点】
探究电流与电压的关系,电压表的使用,电路连接纠错
【点评】
本题为电学实验基础题,考查电路故障分析、电表使用及实验数据处理,需掌握实验电路的正确连接规则,是中考电学实验的常考题型。
【难度系数】
0.5
要解决本题,需结合探究电流与电压关系的实验要求分析电路和数据:
1. 第(1)问:实验电路需电流表串联、电压表并联在定值电阻两端。原电路中电压表串联接入,因电压表内阻极大,电路电流极小,电流表几乎无偏转,电压表测电源电压,故开关闭合时电压表指针明显偏转。需找到错误导线并修正,使电流表串联、电压表并联在定值电阻两端。
2. 第(2)问:实验结论为“电阻一定时,电流与电压成正比”,说明数据需满足电压增大电流同步增大,表格数据无法得出该结论,原因是表格信息不完整,数据对应位置填错。
【解析】
(1) 原电路中,电压表串联在电路中,开关闭合时,电压表测电源电压,指针明显偏转;电流表因电路电流极小几乎不偏转。错误导线为定值电阻右端与电流表0.6接线柱间的导线(图中×处),正确连接:将该导线改接至定值电阻右端,使电流表串联,电压表并联在定值电阻两端,正确连线如图:
(2) 正确实验中,电阻一定时电流随电压增大而增大,表格数据无法体现该规律,原因是表格信息不完整,数据填错对应位置。
【答案】
(1) 电压;
(2) 表格中信息不完整,导致数据填错位置
【知识点】
探究电流与电压的关系,电压表的使用,电路连接纠错
【点评】
本题为电学实验基础题,考查电路故障分析、电表使用及实验数据处理,需掌握实验电路的正确连接规则,是中考电学实验的常考题型。
【难度系数】
0.5
