17. 按如图所示将电流表A与电压表V接入电路，开关闭合后，下列说法正确的是 （
A.因为电流表A与电压表V位置放错，都不会有示数
B.灯不亮，电压表V有示数，电流表A无示数
C.电压表V与电流表A都不会被烧坏，但影响使用寿命
D.电源短路，电流表A可能被烧坏
B
）A.因为电流表A与电压表V位置放错，都不会有示数
B.灯不亮，电压表V有示数，电流表A无示数
C.电压表V与电流表A都不会被烧坏，但影响使用寿命
D.电源短路，电流表A可能被烧坏
答案
17. B
解析
【分析】首先明确电流表和电压表的使用规则：电流表需串联在电路中，内阻极小，相当于导线；电压表需并联在被测电路两端，内阻极大，相当于开路。分析本题电路：开关闭合后，电流表A并联在灯泡L两端，电压表V串联在整个电路中。由于电压表内阻极大，电路总电阻极大，电流几乎为零，据此判断各元件的工作状态。
【解析】根据电流表、电压表的内阻特性：本题中电压表V串联在电路里，导致电路电流几乎为零，因此：①电流表A中几乎无电流，故电流表无示数；②灯泡L因电流过小，无法发光；③电压表V相当于直接接在电源两端，测量电源电压，故电压表有示数。综上，选项B符合描述。
【答案】B
【知识点】电流表使用；电压表使用；电路分析
【点评】本题考查电流表和电压表的正确使用，核心是理解两者内阻对电路的影响，需明确串联电压表、并联电流表时的电路状态，属于基础电路分析题，难度适中。
【难度系数】0.5
【解析】根据电流表、电压表的内阻特性：本题中电压表V串联在电路里，导致电路电流几乎为零，因此：①电流表A中几乎无电流，故电流表无示数；②灯泡L因电流过小，无法发光；③电压表V相当于直接接在电源两端，测量电源电压，故电压表有示数。综上，选项B符合描述。
【答案】B
【知识点】电流表使用；电压表使用；电路分析
【点评】本题考查电流表和电压表的正确使用，核心是理解两者内阻对电路的影响，需明确串联电压表、并联电流表时的电路状态，属于基础电路分析题，难度适中。
【难度系数】0.5

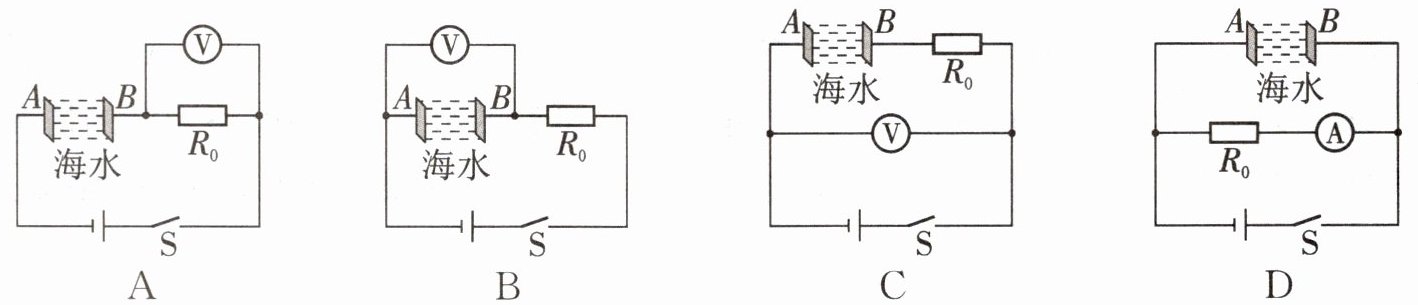

18.（常州中考）海水盐浓度越大，其导电性越好，固定间距金属片A、B之间海水的电阻越小。下列电路中，电源电压恒定，$R_0$为定值电阻，闭合开关S，海水盐浓度越大，电表示数越大的是（
A
）答案
18. A
解析
【分析】
要解决本题，需先明确每个选项的电路连接方式，确定电压表或电流表的测量对象，再结合“海水盐浓度越大，海水电阻$R_{海}$越小”的条件，利用欧姆定律和串并联电路的规律分析电表示数的变化：
1. 先判断各电路是串联还是并联，电表测哪部分的电压或电流；
2. 分析盐浓度增大时$R_{海}$的变化，再结合总电阻、电流、电压的变化，推导电表示数的变化。
【解析】
选项A：$R_{海}$与定值电阻$R_0$串联，电压表测$R_0$两端的电压。电源电压$U$恒定，当海水盐浓度增大时，$R_{海}$减小，总电阻$R_{总}=R_{海}+R_0$减小，电路电流$I=\frac{U}{R_{总}}$增大。根据$U_0=IR_0$，$R_0$为定值，电流$I$增大，所以$R_0$两端电压（电压表示数）增大，符合要求。
选项B：$R_{海}$与$R_0$串联，电压表测$R_{海}$两端的电压。串联电路总电压等于各部分电压之和，即$U_{海}=U-U_0$，$U_0$增大时，$U_{海}$减小，电压表示数变小，不符合。
选项C：$R_{海}$与$R_0$并联，电压表测电源电压，电源电压恒定，所以电压表示数不变，不符合。
选项D：$R_{海}$与$R_0$并联，电流表测$R_0$支路的电流。并联电路各支路电压等于电源电压，$R_0$为定值，根据$I_0=\frac{U}{R_0}$，电流不变，电流表示数不变，不符合。
【答案】
A
【知识点】
欧姆定律、串并联电路规律
【点评】
本题结合海水导电性的实际问题，考查串并联电路的特点和欧姆定律的应用，核心是正确分析电路连接方式及电表测量对象，难度适中，属于中考常考题型。
【难度系数】
0.5
要解决本题，需先明确每个选项的电路连接方式，确定电压表或电流表的测量对象，再结合“海水盐浓度越大，海水电阻$R_{海}$越小”的条件，利用欧姆定律和串并联电路的规律分析电表示数的变化：
1. 先判断各电路是串联还是并联，电表测哪部分的电压或电流；
2. 分析盐浓度增大时$R_{海}$的变化，再结合总电阻、电流、电压的变化，推导电表示数的变化。
【解析】
选项A：$R_{海}$与定值电阻$R_0$串联，电压表测$R_0$两端的电压。电源电压$U$恒定，当海水盐浓度增大时，$R_{海}$减小，总电阻$R_{总}=R_{海}+R_0$减小，电路电流$I=\frac{U}{R_{总}}$增大。根据$U_0=IR_0$，$R_0$为定值，电流$I$增大，所以$R_0$两端电压（电压表示数）增大，符合要求。
选项B：$R_{海}$与$R_0$串联，电压表测$R_{海}$两端的电压。串联电路总电压等于各部分电压之和，即$U_{海}=U-U_0$，$U_0$增大时，$U_{海}$减小，电压表示数变小，不符合。
选项C：$R_{海}$与$R_0$并联，电压表测电源电压，电源电压恒定，所以电压表示数不变，不符合。
选项D：$R_{海}$与$R_0$并联，电流表测$R_0$支路的电流。并联电路各支路电压等于电源电压，$R_0$为定值，根据$I_0=\frac{U}{R_0}$，电流不变，电流表示数不变，不符合。
【答案】
A
【知识点】
欧姆定律、串并联电路规律
【点评】
本题结合海水导电性的实际问题，考查串并联电路的特点和欧姆定律的应用，核心是正确分析电路连接方式及电表测量对象，难度适中，属于中考常考题型。
【难度系数】
0.5

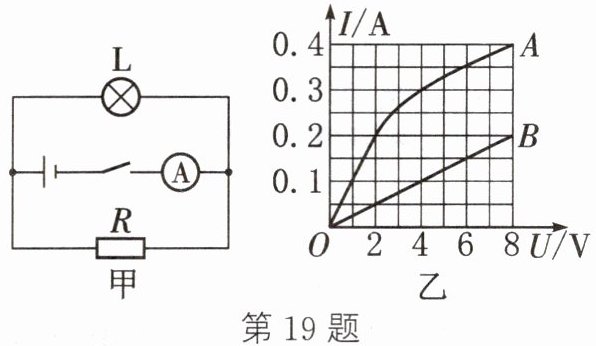

19. 小灯泡L和定值电阻R接在如图甲所示的电路中，两者的$I-U$关系图像如图乙，下列说法中正确的是（
A.电阻R的阻值为$20\ \Omega$
B.当电源电压为$8\ \mathrm{V}$时，小灯泡的电流为$0.2\ \mathrm{A}$
C.当电流表示数为$0.4\ \mathrm{A}$时，电源电压为$4\ \mathrm{V}$
D.若将灯泡L和电阻R串联接在电压为$5\ \mathrm{V}$的电路中，电路中的电流为$0.2\ \mathrm{A}$
C
）A.电阻R的阻值为$20\ \Omega$
B.当电源电压为$8\ \mathrm{V}$时，小灯泡的电流为$0.2\ \mathrm{A}$
C.当电流表示数为$0.4\ \mathrm{A}$时，电源电压为$4\ \mathrm{V}$
D.若将灯泡L和电阻R串联接在电压为$5\ \mathrm{V}$的电路中，电路中的电流为$0.2\ \mathrm{A}$
答案
19. C
解析
【分析】
首先明确电路：甲图中小灯泡L与定值电阻R并联，电流表测干路电流；再区分I-U图像：定值电阻的阻值不变，电流与电压成正比，图像为过原点的直线，因此乙图中B是定值电阻R的I-U图像，A是小灯泡L的I-U图像。接下来根据并联电路特点（各支路电压相等、干路电流等于支路电流之和）和欧姆定律，逐一分析选项判断对错。
【解析】
1. 确定图像对应对象：定值电阻的I-U图像为直线，故乙图中B是定值电阻R的图像，A是小灯泡L的图像。
2. 分析选项A：由B图，当R两端电压$U_R=8\ \mathrm{V}$时，电流$I_R=0.2\ \mathrm{A}$，根据欧姆定律$R=\frac{U}{I}=\frac{8\ \mathrm{V}}{0.2\ \mathrm{A}}=40\ \Omega≠20\ \Omega$，故A错误。
3. 分析选项B：电源电压为$8\ \mathrm{V}$时，并联电路各支路电压等于电源电压，即小灯泡两端电压$U_L=8\ \mathrm{V}$，由A图可知此时小灯泡电流$I_L=0.4\ \mathrm{A}≠0.2\ \mathrm{A}$，故B错误。
4. 分析选项C：电流表示数为干路电流$I=0.4\ \mathrm{A}$，并联电路干路电流等于支路电流之和，即$I=I_L+I_R$。观察图像，当$I_L=0.3\ \mathrm{A}$、$I_R=0.1\ \mathrm{A}$时，总电流为$0.4\ \mathrm{A}$，此时对应的电源电压$U=U_L=U_R=4\ \mathrm{V}$，故C正确。
5. 分析选项D：L与R串联时，电流处处相等，总电压$U=U_L+U_R=5\ \mathrm{V}$。当电流$I=0.2\ \mathrm{A}$时，$U_L=2\ \mathrm{V}$、$U_R=4\ \mathrm{V}$，总电压为$6\ \mathrm{V}≠5\ \mathrm{V}$，故D错误。
【答案】
C
【知识点】
并联电路特点、欧姆定律、I-U图像
【点评】
本题结合I-U图像考查串并联电路规律及欧姆定律的应用，关键是区分灯泡与定值电阻的I-U图像，准确读取图像数据并结合电路特点分析选项。
【难度系数】
0.5
首先明确电路：甲图中小灯泡L与定值电阻R并联，电流表测干路电流；再区分I-U图像：定值电阻的阻值不变，电流与电压成正比，图像为过原点的直线，因此乙图中B是定值电阻R的I-U图像，A是小灯泡L的I-U图像。接下来根据并联电路特点（各支路电压相等、干路电流等于支路电流之和）和欧姆定律，逐一分析选项判断对错。
【解析】
1. 确定图像对应对象：定值电阻的I-U图像为直线，故乙图中B是定值电阻R的图像，A是小灯泡L的图像。
2. 分析选项A：由B图，当R两端电压$U_R=8\ \mathrm{V}$时，电流$I_R=0.2\ \mathrm{A}$，根据欧姆定律$R=\frac{U}{I}=\frac{8\ \mathrm{V}}{0.2\ \mathrm{A}}=40\ \Omega≠20\ \Omega$，故A错误。
3. 分析选项B：电源电压为$8\ \mathrm{V}$时，并联电路各支路电压等于电源电压，即小灯泡两端电压$U_L=8\ \mathrm{V}$，由A图可知此时小灯泡电流$I_L=0.4\ \mathrm{A}≠0.2\ \mathrm{A}$，故B错误。
4. 分析选项C：电流表示数为干路电流$I=0.4\ \mathrm{A}$，并联电路干路电流等于支路电流之和，即$I=I_L+I_R$。观察图像，当$I_L=0.3\ \mathrm{A}$、$I_R=0.1\ \mathrm{A}$时，总电流为$0.4\ \mathrm{A}$，此时对应的电源电压$U=U_L=U_R=4\ \mathrm{V}$，故C正确。
5. 分析选项D：L与R串联时，电流处处相等，总电压$U=U_L+U_R=5\ \mathrm{V}$。当电流$I=0.2\ \mathrm{A}$时，$U_L=2\ \mathrm{V}$、$U_R=4\ \mathrm{V}$，总电压为$6\ \mathrm{V}≠5\ \mathrm{V}$，故D错误。
【答案】
C
【知识点】
并联电路特点、欧姆定律、I-U图像
【点评】
本题结合I-U图像考查串并联电路规律及欧姆定律的应用，关键是区分灯泡与定值电阻的I-U图像，准确读取图像数据并结合电路特点分析选项。
【难度系数】
0.5

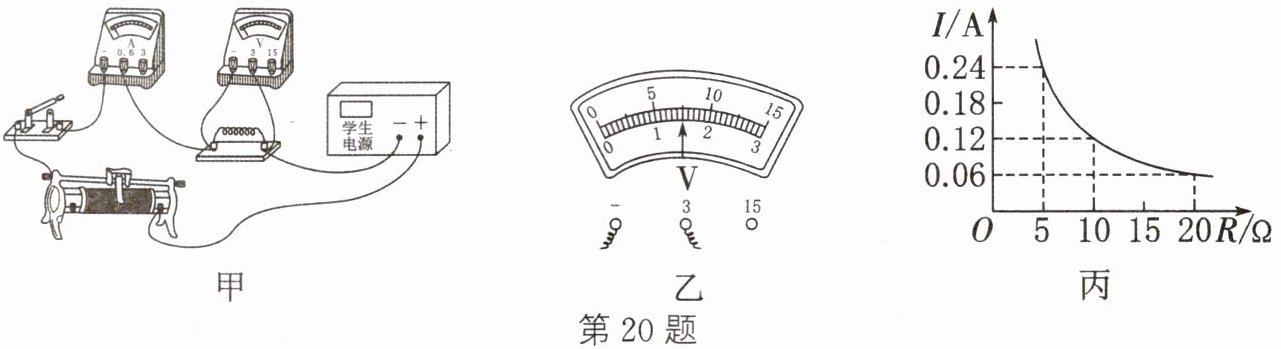

20. (吉林中考)小明同学在“探究电流与电阻的关系”实验中,连接了如图甲所示的电路,其中电源电压恒定不变,滑动变阻器的规格为“20 Ω 1 A”,选用的三个定值电阻阻值分别为5 Ω、10 Ω、20 Ω。
(1) 在连接电路的过程中,开关应处于
(2) 分别将5 Ω、10 Ω的定值电阻接入电路,闭合开关,移动滑动变阻器的滑片,两次实验均使电压表示数为1.2 V,记下每次对应的电流表示数。
(3) 断开开关,将滑片移到滑动变阻器的阻值最大处,接入20 Ω的定值电阻进行第三次实验,闭合开关,电压表示数如图乙所示,小明分析之后发现无法将电压表示数调至1.2 V,但可以求出电源电压为
(4) 为了使电压表示数仍为1.2 V,顺利完成第三次实验,如果只更换滑动变阻器,应选取最大阻值不小于
(5) 更换合适的滑动变阻器后继续实验,根据实验数据绘制图像如图丙所示,分析图像可得:导体两端的电压一定时,通过导体的电流与导体的电阻成
(1) 在连接电路的过程中,开关应处于
断开
状态。(2) 分别将5 Ω、10 Ω的定值电阻接入电路,闭合开关,移动滑动变阻器的滑片,两次实验均使电压表示数为1.2 V,记下每次对应的电流表示数。
(3) 断开开关,将滑片移到滑动变阻器的阻值最大处,接入20 Ω的定值电阻进行第三次实验,闭合开关,电压表示数如图乙所示,小明分析之后发现无法将电压表示数调至1.2 V,但可以求出电源电压为
3
V。(4) 为了使电压表示数仍为1.2 V,顺利完成第三次实验,如果只更换滑动变阻器,应选取最大阻值不小于
30
Ω的滑动变阻器。(5) 更换合适的滑动变阻器后继续实验,根据实验数据绘制图像如图丙所示,分析图像可得:导体两端的电压一定时,通过导体的电流与导体的电阻成
反
比。答案
20. (1) 断开 (3) 3 (4) 30 (5) 反
解析
【分析】
本题围绕“探究电流与电阻的关系”实验展开，需结合电路安全操作规范、串联电路规律、欧姆定律及实验结论分析各问题：
1. 连接电路时，为避免短路损坏元件，开关需断开；
2. 接入20Ω定值电阻时，滑动变阻器调至最大阻值，根据电压表读数和串联电路特点，结合欧姆定律可计算电源电压；
3. 要保持定值电阻两端电压为1.2V，利用串联分压规律可求出所需滑动变阻器的最小最大阻值；
4. 通过I-R图像中电流与电阻的乘积为定值，可得出电流与电阻的关系。
【解析】
(1) 连接电路时，为保护电路，开关应处于断开状态；
(3) 接入20Ω定值电阻，滑动变阻器调至最大阻值20Ω，电压表选用0~3V量程，分度值0.1V，示数为1.5V。此时电路电流$ I=\frac{U_R}{R}=\frac{1.5V}{20Ω}=0.075A $，总电阻$ R_{总}=20Ω+20Ω=40Ω $，电源电压$ U=I×R_{总}=0.075A×40Ω=3V $；
(4) 要使20Ω定值电阻两端电压为1.2V，滑动变阻器两端电压$ U_{滑}=3V-1.2V=1.8V $。串联电路中电压比等于电阻比，即$ \frac{U_R}{U_{滑}}=\frac{R_R}{R_{滑}} $，代入得$ \frac{1.2V}{1.8V}=\frac{20Ω}{R_{滑}} $，解得$ R_{滑}=30Ω $，故滑动变阻器最大阻值不小于30Ω；
(5) 由图丙可知，I与R的乘积为定值（$ 5Ω×0.24A=1.2V $、$ 10Ω×0.12A=1.2V $、$ 20Ω×0.06A=1.2V $），因此导体两端电压一定时，通过导体的电流与导体的电阻成反比。
【答案】
(1) 断开；(3) 3；(4) 30；(5) 反
【知识点】
电路连接操作、欧姆定律应用、电流与电阻的关系
【点评】
本题考查探究电流与电阻关系的实验，涵盖电路基本操作、串联分压规律、欧姆定律计算及实验结论，需熟练掌握相关知识点的应用，难度适中。
【难度系数】
0.5
本题围绕“探究电流与电阻的关系”实验展开，需结合电路安全操作规范、串联电路规律、欧姆定律及实验结论分析各问题：
1. 连接电路时，为避免短路损坏元件，开关需断开；
2. 接入20Ω定值电阻时，滑动变阻器调至最大阻值，根据电压表读数和串联电路特点，结合欧姆定律可计算电源电压；
3. 要保持定值电阻两端电压为1.2V，利用串联分压规律可求出所需滑动变阻器的最小最大阻值；
4. 通过I-R图像中电流与电阻的乘积为定值，可得出电流与电阻的关系。
【解析】
(1) 连接电路时，为保护电路，开关应处于断开状态；
(3) 接入20Ω定值电阻，滑动变阻器调至最大阻值20Ω，电压表选用0~3V量程，分度值0.1V，示数为1.5V。此时电路电流$ I=\frac{U_R}{R}=\frac{1.5V}{20Ω}=0.075A $，总电阻$ R_{总}=20Ω+20Ω=40Ω $，电源电压$ U=I×R_{总}=0.075A×40Ω=3V $；
(4) 要使20Ω定值电阻两端电压为1.2V，滑动变阻器两端电压$ U_{滑}=3V-1.2V=1.8V $。串联电路中电压比等于电阻比，即$ \frac{U_R}{U_{滑}}=\frac{R_R}{R_{滑}} $，代入得$ \frac{1.2V}{1.8V}=\frac{20Ω}{R_{滑}} $，解得$ R_{滑}=30Ω $，故滑动变阻器最大阻值不小于30Ω；
(5) 由图丙可知，I与R的乘积为定值（$ 5Ω×0.24A=1.2V $、$ 10Ω×0.12A=1.2V $、$ 20Ω×0.06A=1.2V $），因此导体两端电压一定时，通过导体的电流与导体的电阻成反比。
【答案】
(1) 断开；(3) 3；(4) 30；(5) 反
【知识点】
电路连接操作、欧姆定律应用、电流与电阻的关系
【点评】
本题考查探究电流与电阻关系的实验，涵盖电路基本操作、串联分压规律、欧姆定律计算及实验结论，需熟练掌握相关知识点的应用，难度适中。
【难度系数】
0.5
