2026年初中必刷题九年级物理上册苏科版第55页答案

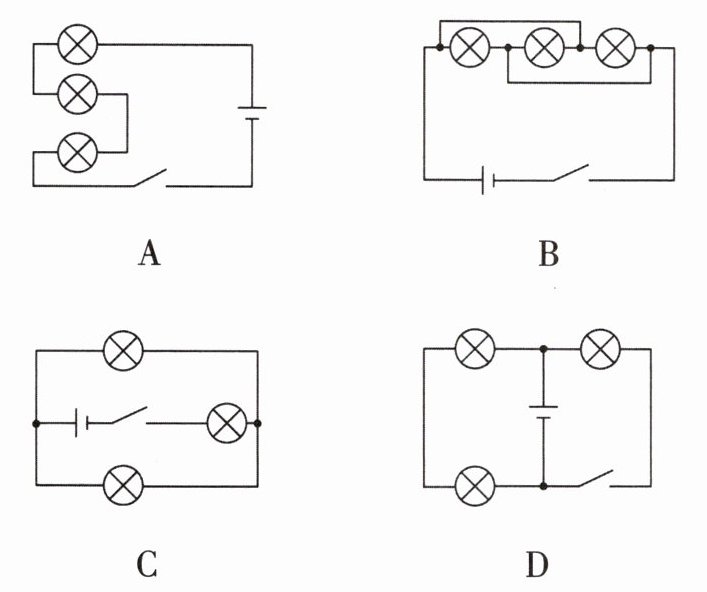

1[中]如图所示电路中,三个灯泡都并联的是 (
B
)

答案

1.B 【解析】A 图中三个灯泡逐个顺次连接,是串联的,故 A 不符合题意;B 图中三个灯泡工作时互不影响,是并联的,故 B 符合题意;C 图中两个灯泡并联后再与第三个灯泡串联,故 C 不符合题意;D 图中两个灯泡串联后再与第三个灯泡并联,故 D 不符合题意。故选 B。

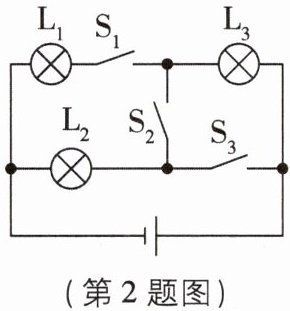

2[2025青海西宁期中,中]关于如图所示电路的判断,下列说法正确的是 (
D
)

A.只闭合开关$S_1$,$L_1$、$L_3$并联
B.只闭合开关$S_2$、$S_3$,$L_2$、$L_3$串联
C.只闭合开关$S_2$,$L_2$、$L_3$并联
D.闭合所有开关,$L_1$、$L_2$并联,$L_3$被短路

(第2题图)
(第3题图)

答案

2.D 【解析】只闭合开关 S₁,电流从电源正极出发,经 L₃、S₁、L₁ 回到电源负极, L₁、L₃ 是串联的,故 A 错误;只闭合开关 S₂、S₃, L₃ 被短路,电路为 L₂ 的简单电路,故 B 错误;只闭合开关 S₂,电流从电源正极出发,经 L₃、S₂、L₂ 回到电源负极, L₂、L₃ 是串联的,故 C 错误;闭合所有开关,电流从电源正极出发,经 S₃ 后分支,分别经 L₁、L₂ 后回到电源负极,所以 L₁、L₂ 并联, L₃ 被短路,故 D 正确。

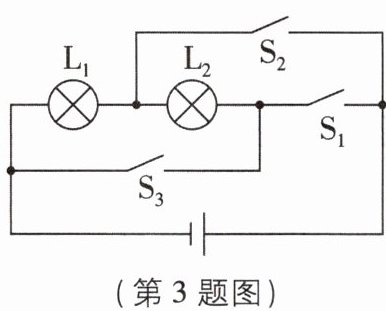

3[2026黑龙江哈尔滨质检,中]如图所示电路中,要使灯$\mathrm{L}_1$和$\mathrm{L}_2$并联,应只闭合开关
S₂、S₃
;要使灯$\mathrm{L}_1$和$\mathrm{L}_2$串联,应只闭合开关
S₁
,同时断开开关
S₂、S₃
。如果同时闭合开关$\mathrm{S}_1$和$\mathrm{S}_3$,则会出现
电源短路
故障。

答案

3.S₂、S₃ S₁ S₂、S₃ 电源短路 【解析】只闭合开关 S₂、S₃ 时,电流从电源正极出发,经过开关 S₂ 后分流,一条流经 L₁,一条流经 L₂、S₃ 后汇合在一起回到电源的负极,此时 L₁、L₂ 是并联的;要使两灯串联,则电流从电源的正极流出后依次经过开关 S₁、灯泡 L₂、灯泡 L₁,然后回到电源的负极,因此应只闭合开关 S₁,同时断开开关 S₂、S₃;同时闭合开关 S₁、S₃ 时,导线直接连在了电源的两端,会造成电源短路。

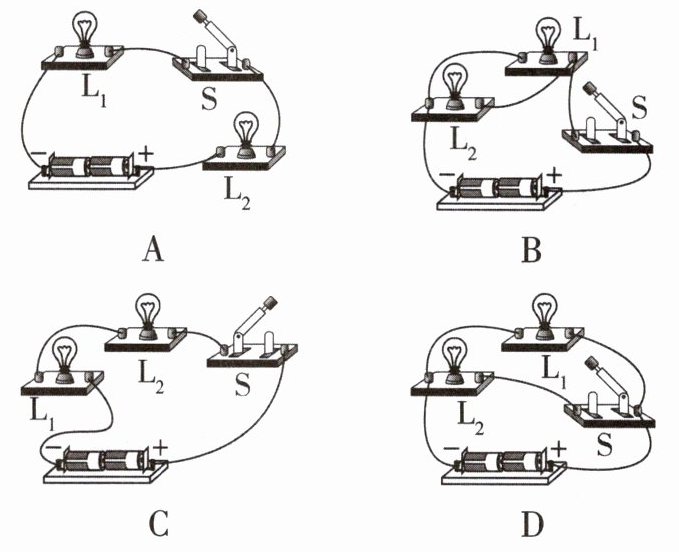

4[2025四川成都调研,中]下列电路中,开关只控制$\mathrm{L}_2$,且两灯互不影响的是 (
D
)

答案

4.D 【解析】图 A 中两灯串联,开关控制整个电路,两灯相互影响,故 A 不符合题意;图 B 中两灯并联,开关接在干路上,开关控制整个电路,故 B 不符合题意;图 C 中两灯串联,开关控制整个电路,两灯相互影响,故 C 不符合题意;图 D 中两灯并联,开关接在 L₂ 所在支路上,所以开关只控制 L₂,两灯互不影响,故 D 符合题意。

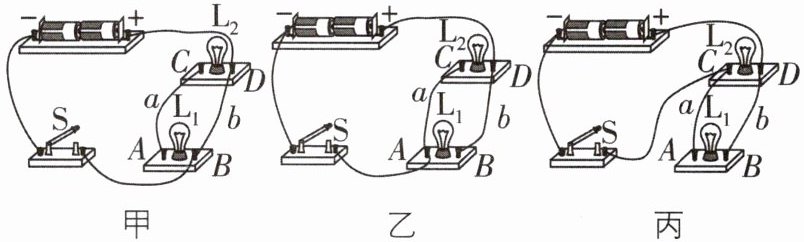

5[中]关于如图所示的电路,下列说法中正确的是 (
A
)


A.甲电路闭合S后两灯都不发光
B.甲电路去掉导线a后两灯串联
C.乙电路闭合S后电路将会短路
D.丙电路闭合S后电路将会短路

答案

5.A 【解析】
由图甲知,开关 S 闭合后,电流从电源正极出发不经过用电器直接回到电源负极,会造成电源短路,所以两灯都不亮,故 A 正确
------------------------------
由图甲知,要使 L₁、L₂ 串联,需要电路中各个元件首尾相连,应去掉导线 b,故 B 错误
------------------------------
由图乙知,开关 S 闭合后,电流有两条路径,两灯泡并联,故 C 错误
------------------------------
由图丙知,开关 S 闭合后,电流有两条路径,两灯泡并联,故 D 错误
C子题练变式 根据工作特点识别串、并联电路
6[2026江西上饶质检,中]小明在家乡的元宵灯会上,看见很多小朋友都拿着一种创意花灯(如图),闭合开关时,花灯点亮,说明开关与灯
串
联。它还可以根据喜好分别控制花灯发光和转动,则电动机和灯的连接方式应该是
并
联。

答案

6.串 并 【解析】闭合开关时,花灯点亮,说明开关与灯串联。可以根据喜好分别控制花灯发光和转动,说明电动机和灯独立工作,互不影响,则电动机和灯的连接方式应该是并联。
