1[2025四川成都期中,中]在如图所示的四个电路中,闭合开关后三盏灯之间不是并联的是（
B
）答案
1.B 【解析】A、C、D中的电路闭合开关后,电流从电源正极出发后,均分别通过三盏灯,之后再回到电源负极,即三盏灯均是并联的,故A、C、D不符合题意;B中的电路闭合开关后,有两盏灯先串联,再和第三盏灯并联,故B符合题意。故选B。
2[2025江苏南京调研,中]如图为某同学连接的电路,仅改变一根导线可使两灯并联,下列是4种做法:
①仅将导线b与D接线柱相连的一端改接至C;
②仅将导线c与D接线柱相连的一端改接至C;
③仅将导线e与F接线柱相连的一端改接至C;
④仅将导线e与F接线柱相连的一端改接至E。
这4种做法中可行的是 (
A.仅①③
B.仅②④
C.仅①③④
D.①②③④
①仅将导线b与D接线柱相连的一端改接至C;
②仅将导线c与D接线柱相连的一端改接至C;
③仅将导线e与F接线柱相连的一端改接至C;
④仅将导线e与F接线柱相连的一端改接至E。
这4种做法中可行的是 (
C
)A.仅①③
B.仅②④
C.仅①③④
D.①②③④
答案
2.C 【解析】若要使电路中的L₁和L₂两灯并联,可将导线b与D接线柱相连的一端改接至C或E,或者将导线e与F接线柱相连的一端改接至C或E,若将导线c与D接线柱相连的一端改接至C,则L₂被短路,因此①③④可行,②不可行。故选C。
3[2025湖北黄石期中,中]如图所示的电路板,正面只有一个开关和两个灯泡,电源及导线均在电路板背面。闭合开关,看见$\mathrm{L}_1$发光,$\mathrm{L}_2$不发光;用灯泡$\mathrm{L}_3$替换$\mathrm{L}_1$,发现$\mathrm{L}_2$和$\mathrm{L}_3$同时发光。下列判断正确的是 (
A.$\mathrm{L}_3$和$\mathrm{L}_2$是并联的
B.$\mathrm{L}_2$不发光的原因是灯丝断了
C.$\mathrm{L}_3$和$\mathrm{L}_2$是串联的
D.$\mathrm{L}_2$不发光的原因是被短接了
C
)A.$\mathrm{L}_3$和$\mathrm{L}_2$是并联的
B.$\mathrm{L}_2$不发光的原因是灯丝断了
C.$\mathrm{L}_3$和$\mathrm{L}_2$是串联的
D.$\mathrm{L}_2$不发光的原因是被短接了
答案
3.C 【解析】闭合开关,看见L₁发光,L₂不发光;用灯泡L₃替换L₁,发现L₂和L₃同时发光,因为替换的是发光的灯泡,替换后原来不发光的灯泡L₂也发光了,说明灯泡L₂的灯丝没有断;若原来L₁和L₂并联,用灯泡L₃替换L₁后,根据并联电路中各支路互不影响的特点可知,对L₂支路无影响,L₂应该仍然不发光,而替换后发现L₂和L₃同时发光,所以两灯泡不是并联的,即原来L₁和L₂是串联的,则替换后L₂和L₃是串联的,若L₂原来被短接了,则用灯泡L₃替换L₁后,L₂应该仍被短接,仍不发光,综上所述,C正确。故选C。
4[2026陕西咸阳模拟，中]如图所示的电路中，电源电压不变，闭合开关，灯泡$\mathrm{L}_{1}$、$\mathrm{L}_{2}$、$\mathrm{L}_{3}$都不发光。若只有一只灯泡的灯丝发生了断路，现
用一根导线(如图中虚线所示)连接$a$、$b$点，三只灯泡仍都不发光，则（
A.灯泡$\mathrm{L}_{1}$一定断路
B.灯泡$\mathrm{L}_{2}$一定断路
C.若再将导线连接$c$、$d$点，三只灯泡仍都不发光，则$\mathrm{L}_{2}$一定断路
D.若再将导线连接$c$、$d$点，三只灯泡仍都不发光，则$\mathrm{L}_{3}$一定断路
用一根导线(如图中虚线所示)连接$a$、$b$点，三只灯泡仍都不发光，则（
C
）A.灯泡$\mathrm{L}_{1}$一定断路
B.灯泡$\mathrm{L}_{2}$一定断路
C.若再将导线连接$c$、$d$点，三只灯泡仍都不发光，则$\mathrm{L}_{2}$一定断路
D.若再将导线连接$c$、$d$点，三只灯泡仍都不发光，则$\mathrm{L}_{3}$一定断路
答案
4.C 【解析】如果灯泡L₁断路,用一根导线连接a、b点时,电路会形成通路,故三只灯泡都会发光,与题目中说三只灯泡仍都不发光相矛盾,所以灯泡L₁一定没有断路;根据题意可知,断路可能发生在bc或cd之间,即灯泡L₂可能断路,不是一定断路,故AB错误。根据题意可知,断路可能发生在bc或cd之间;若再将导线连接c、d点,三只灯泡仍都不发光,则说明L₃一定没有发生断路;也就说明断路一定发生在bc之间的L₂上,故D错误,C正确。故选C。

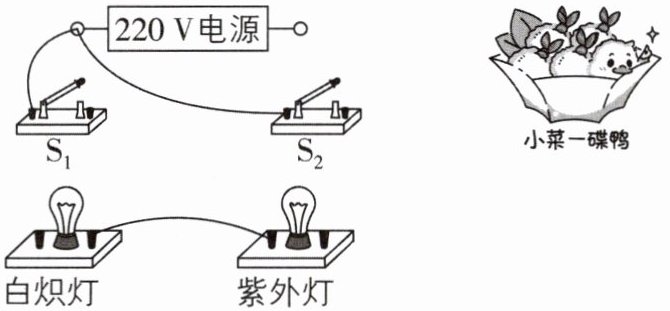

5[中]冰箱内安装有一个用来杀菌的紫外灯和一个用于照明的白炽灯，两灯并联在电路中，开关S₁控制白炽灯，开关S₂控制紫外灯。请你用笔画线代替导线将它们正确接入电路（导线不能交叉）。
小菜一碟鸭
刷素养 走向重高
小菜一碟鸭
刷素养 走向重高
答案
5.
6 核心素养 科学思维 [2026河南开封期中,中]根据如图所示电路,回答下列问题。
(1)若只使灯$\mathrm{L}_1$亮,应只闭合开关
(2)若只使灯$\mathrm{L}_2$亮,应只闭合开关
(3)若使灯$\mathrm{L}_1$、$\mathrm{L}_2$串联,应只闭合开关
(4)若使灯$\mathrm{L}_1$、$\mathrm{L}_2$并联,应只闭合开关
(5)此电路不能同时闭合开关
(1)若只使灯$\mathrm{L}_1$亮,应只闭合开关
S₂
。(2)若只使灯$\mathrm{L}_2$亮,应只闭合开关
S₁
。(3)若使灯$\mathrm{L}_1$、$\mathrm{L}_2$串联,应只闭合开关
S₃
。(4)若使灯$\mathrm{L}_1$、$\mathrm{L}_2$并联,应只闭合开关
S₁、S₂
。(5)此电路不能同时闭合开关
S₁、S₂、S₃
。答案
6.(1)S₂ (2)S₁ (3)S₃ (4)S₁、S₂ (5)S₁、S₂、S₃
【解析】(1)若只使灯L₁亮,应只闭合开关S₂,断开开关S₁和S₃,此时只有灯L₁连入电路。
(2)若只使灯L₂亮,应只闭合开关S₁,断开开关S₂和S₃,此时只有灯L₂连入电路。(3)若使灯L₁、L₂串联,应只闭合开关S₃,电流从电源正极出发后,依次流经L₂、S₃、L₁,然后回到电源负极。(4)若使灯L₁、L₂并联,应只闭合开关S₁、S₂,断开开关S₃,电流从电源的正极出发,分成两条支路,分别流经S₂、L₁和L₂、S₁,然后在左侧节点汇合,回到电源负极。
(5)此电路不能同时闭合开关S₁、S₂、S₃,若同时闭合S₁、S₂、S₃会造成电源短路。
【解析】(1)若只使灯L₁亮,应只闭合开关S₂,断开开关S₁和S₃,此时只有灯L₁连入电路。
(2)若只使灯L₂亮,应只闭合开关S₁,断开开关S₂和S₃,此时只有灯L₂连入电路。(3)若使灯L₁、L₂串联,应只闭合开关S₃,电流从电源正极出发后,依次流经L₂、S₃、L₁,然后回到电源负极。(4)若使灯L₁、L₂并联,应只闭合开关S₁、S₂,断开开关S₃,电流从电源的正极出发,分成两条支路,分别流经S₂、L₁和L₂、S₁,然后在左侧节点汇合,回到电源负极。
(5)此电路不能同时闭合开关S₁、S₂、S₃,若同时闭合S₁、S₂、S₃会造成电源短路。
