1. 日常生活中，很多工具或设施可以抽象成杠杆模型。关于杠杆，下列说法中正确的是（）

A.杠杆一定是一根直棒
B.杠杆的力臂一定在杠杆上
C.从支点到阻力作用线的距离叫作阻力臂
D.作用在杠杆上的动力和阻力的方向一定相反

1. C

2. 母题 教材P2图11-2(a)改编 如图所示，用开瓶器在A处用力开启瓶盖，下列说法正确的是 （）


A.C点为开瓶器的支点
B.阻力作用点为A点
C.开瓶器受到的阻力方向为竖直向上
D.线段AC为力F的力臂

2. A

3.(真实情境) 图中，用钓鱼竿钓起鱼，O为支点，$F_1$是手对钓鱼竿的作用力，请画出阻力$F_2$的示意图和$F_1$的力臂$l_1$。

3. 如图所示。

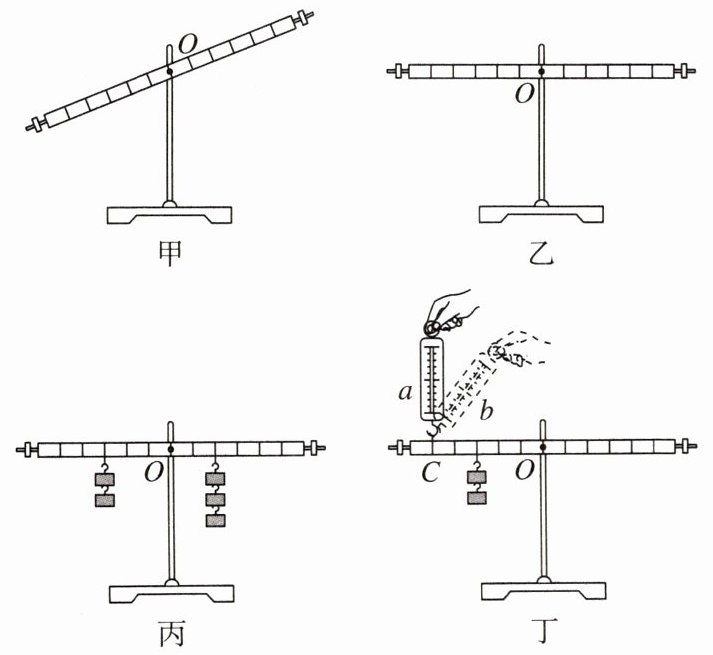

4. 小荣做“探究杠杆的平衡条件”的实验，如图所示。

(1)实验前若杠杆分别是在如图甲和乙所示位置静止，其中杠杆处于平衡状态的是（填“甲”“乙”或“甲和乙”）。为了和避免杠杆自重对实验的影响，需要调节杠杆在水平位置平衡，图甲中杠杆的平衡螺母应向（填“右”或“左”）调节。

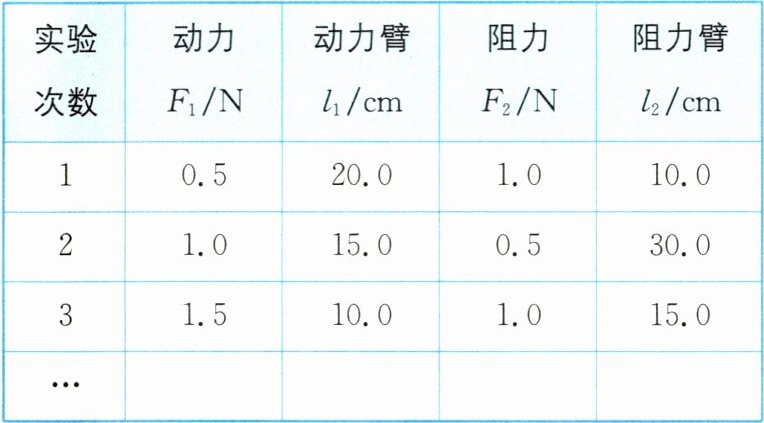

(2)如图丙所示，在杠杆两侧挂上钩码，设右侧钩码对杠杆施加的力为动力$ F_1 $，左侧钩码对杠杆施加的力为阻力$ F_2 $，测出杠杆平衡时的动力臂$ l_1 $和阻力臂$ l_2 $；多次换用不同数量的钩码，并改变钩码在杠杆上的位置，使杠杆在水平位置平衡，得到实验数据如下表：

分析表中的数据，得到杠杆的平衡条件是。
(3)如图丙所示，杠杆处于平衡状态，下列措施中杠杆会再次处于平衡状态的是。
A. 两边加上相同质量的钩码
B. 两边钩码都向中间移动相同的距离
C. 两边钩码的质量都变为原来的2倍
(4)（实验评估）实验时，还可以把一边的钩码去掉，改用弹簧测力计让杠杆平衡（设弹簧测力计的拉力为动力）。如图丁所示，动力从a位置转到b位置的过程中，弹簧测力计的示数会（填“变大”“变小”或“不变”），原因是。

4. (1)甲和乙；便于测量力臂；右 (2)$F_1 l_1=F_2 l_2$ (3)C (4)变大；动力臂变小，阻力和阻力臂均不变，根据杠杆的平衡条件可得，动力变大
