5. 如图所示,轻质均匀杆 OB 长 1 m,能绕支点 O 转动,B 端用绳 BC 竖直悬挂于 C 点,有一重为 200 N 的重物挂在 A 点,OA 长 0.3 m。
(1)画出此时图中的动力臂和阻力臂。
(2)求此时绳 BC 对杠杆的拉力大小。
(3)(逆向思维)若绳 BC 能承受的最大拉力为 150 N,移动重物到某一位置,绳 BC 恰好断裂,求重物悬挂点到支点 O 的距离。

5. (1)如图所示。
(2)根据杠杆的平衡条件 $F_1 l_1 = F_2 l_2$ 可得，$F × OB = G × OA$，即 $F × 1\ \mathrm{m}=200\ \mathrm{N} × 0.3\ \mathrm{m}$，解得 $F=60\ \mathrm{N}$。
(3)设重物悬挂点到支点 O 的距离为 $l$ 时，绳 BC 恰好断裂，根据杠杆的平衡条件可得，$F' × OB = G × l$，即 $150\ \mathrm{N} × 1\ \mathrm{m}=200\ \mathrm{N} × l$，解得 $l=0.75\ \mathrm{m}$。

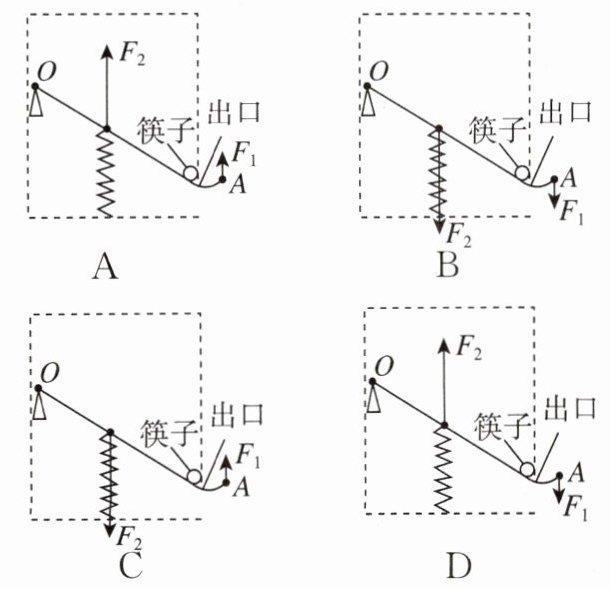

6. 如图所示，在筷子盒A处施力时，筷子从出口滚出，以下哪个选项能正确表示在A处施力时该装置的杠杆模型（）


A
O
△
$F_2$
↑
筷子
出口
$F_1$
↑
A
B
O
△
$F_2$
↓
筷子
出口
$F_1$
↓
A
C
O
△
$F_2$
↓
筷子
出口
$F_1$
↑
A
D
O
△
$F_2$
↑
筷子
出口
$F_1$
↓
A

6. D 【点拨】若要筷子能够自己滚下，A处应向下运动，在A处施加的动力的方向是向下的，支点在杠杆的最左侧，所以阻力的方向是向上的。

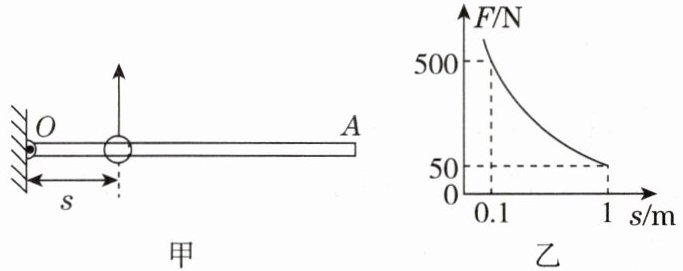

7. ★★[镇江期末] 如图甲所示，长1 m的粗细均匀的光滑金属杆可绕O点转动，杆上有一光滑滑环（不计重力），用竖直向上的测力计拉着滑环缓慢向右移动，使杆保持水平状态，测力计示数F与滑环离开O点的距离s的关系如图乙所示，则杆重（）


A.100 N
B.125 N
C.20 N
D.50 N

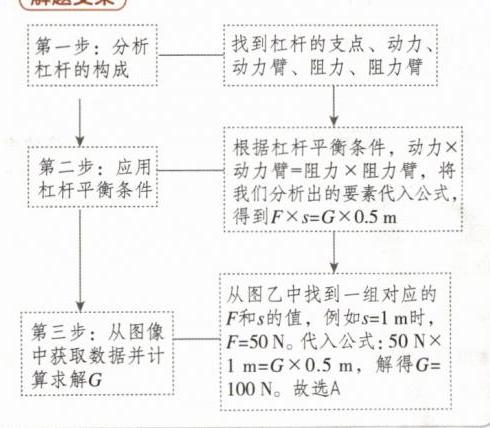

7. A 【点拨】杆的长度 $l=1\ \mathrm{m}$，设杆重为 $G$，杆是粗细均匀的，所以重心在杆的中点，阻力臂 $l_1=\frac{1}{2}l=\frac{1}{2} × 1\ \mathrm{m}=0.5\ \mathrm{m}$，根据杠杆的平衡条件可得，$Fs=Gl_1$，由题图乙可知，当 $s=1\ \mathrm{m}$ 时，$F=50\ \mathrm{N}$，代入上式，得：$G=\frac{Fs}{l_1}=\frac{50\ \mathrm{N} × 1\ \mathrm{m}}{0.5\ \mathrm{m}}=100\ \mathrm{N}$。故选 A。

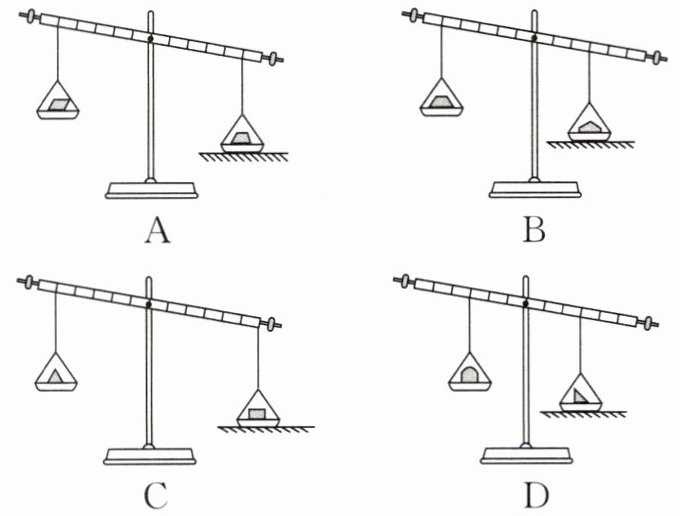

8. ★★ 如图所示，将若干重物放在4个自制天平的秤盘上，放入重物前天平在水平位置平衡，放入重物后天平都向右倾斜，右侧秤盘最终落在桌面上，若不改变秤盘的悬挂位置，仅将重物左右互换，互换后可能重新在水平位置平衡的天平是 （）

8. C 【点拨】AD 两图中，水平平衡时，左右两边的力臂大小相等，放入重物后天平向右倾斜，根据杠杆的平衡条件可知，右边的重物重力一定比左边的大，将重物左右互换，会向左边倾斜，故 AD 不符合题意；B 图中，水平平衡时，左边力臂大于右边力臂，放入重物后天平向右倾斜，根据杠杆的平衡条件可知，右边的重物重力一定比左边的大，将重物左右互换，会向左边倾斜，故 B 不符合题意；C 图中，水平平衡时，左边力臂小于右边力臂，放入重物后天平向右倾斜，根据杠杆的平衡条件可知，右边的重物重力可能比左边的大，可能相等，也可能比左边的小，若右边的重物重力比左边的大，将重物左右互换，有可能会在水平位置平衡，故 C 符合题意。故选 C。

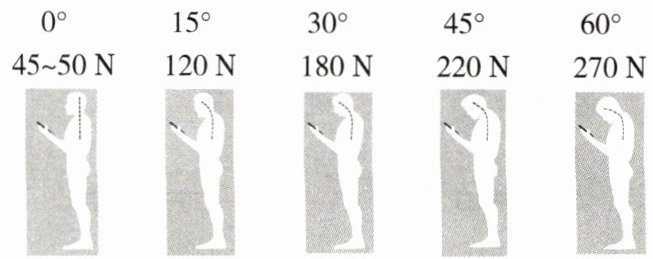

9.（科学思维 模型建构）人的脊柱起着支撑头部的作用，长时间低头会对颈椎造成损伤，人低头时头部的脊椎可以看作一个杠杆。如图是低头角度与颈椎承受压力的关系，人在低头过程中，头部的重力的力臂（填“增大”“减小”或“不变”），从而使颈部肌肉群对后颅向下的拉力增大，颈椎所受的压力也会增大；结合以上分析，给出一条保护颈椎健康的合理建议：。

9. 增大；不要长时间低头(合理即可)
