5. ★★如图所示的电路中，闭合开关，电压表$\mathrm{V}_1$的示数是7 V，电压表$\mathrm{V}_2$的示数为9 V，若$\mathrm{L}_3$两端的电压是$\mathrm{L}_1$两端电压的两倍，则电源的电压是（
A.9 V
B.10 V
C.11 V
D.12 V
C
）A.9 V
B.10 V
C.11 V
D.12 V
答案
5.C 【点拨】由电路图可知，三灯泡串联，$\mathrm{V}_1$测$L_1$、$L_2$两端的总电压，$\mathrm{V}_2$测$L_2$、$L_3$两端的总电压，$L_3$两端的电压是$L_1$两端电压的两倍，假设$L_1$、$L_2$、$L_3$两端的电压分别是$U_1$、$U_2$、$U_3$，则由于串联电路中总电压等于各部分电路两端的电压之和，则$U_1+U_2=7\ \mathrm{V}①$，$U_2+U_3=9\ \mathrm{V}②$，$U_3=2U_1③$，解得$U_1=2\ \mathrm{V}$，$U_2=5\ \mathrm{V}$，$U_3=4\ \mathrm{V}$；故电源电压$U=U_1+U_2+U_3=2\ \mathrm{V}+5\ \mathrm{V}+4\ \mathrm{V}=11\ \mathrm{V}$，故选C。
6. 如图所示，电源电压为4.5 V且保持不变，开关S闭合后，两灯均发光，电压表测的是灯
（第6题）
L₁
（填“L₁”或“L₂”）两端的电压。若电流表的示数为0.3 A，电压表的示数为3 V，则通过灯L₂的电流为0.3
A，灯L₂两端的电压为1.5
V。（第6题）答案
6.$L_1$；0.3；1.5
7.(科学思维 科学论证)在探究串联电路的电流特点时，媛媛设计了如图所示的电路图，发现电流表$\mathrm{A}_1$和电流表$\mathrm{A}_2$的示数分别为0.24 A和0.22 A，为什么两个电流表示数不同呢？媛媛认为电流先到达电流表$\mathrm{A}_1$，经过灯$\mathrm{L}_2$时电流被消耗了一部分，因此到达电流表$\mathrm{A}_2$时会小一些。你认为她的想法是
错误
的，请你设计一种操作方法来验证你的观点：将两个电流表的位置对调，再观察示数，然后与第一次实验的示数比较
。答案
7.错误；将两个电流表的位置对调，再观察示数，然后与第一次实验的示数比较 【点拨】串联电路中电流处处相等，造成两个电流表示数不同的原因可能是两个电流表的读数误差或使用电流表前指针未调零。

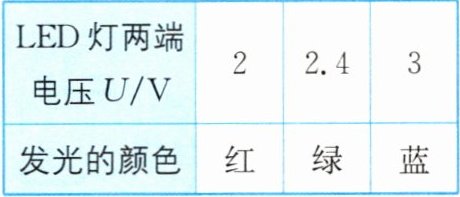

8. ★★（新考法 方案设计）某LED灯发光的颜色与两端的电压之间的关系如表所示。将小灯泡L与LED灯串联，如图所示。闭合开关S，此时LED灯发出绿光，若电源电压为6 V，则小灯泡L两端的电压为
3.6
V。请你设计一种能使LED灯发蓝光的方案：将LED灯单独接在电源电压为3 V的电路中（合理即可）
。 答案
8.3.6；将LED灯单独接在电源电压为3 V的电路中（合理即可）
9. ★★★（科学思维 科学推理）学习了电学后，爱思考的小德同学设计了一个如图所示的电路，所用电源由3节新的干电池串联而成。闭合开关后，小德同学读出了电压表$\mathrm{V}_2$的示数为$1.8\ \mathrm{V}$，求：
(1)电源电压。
(2)闭合开关后电压表$\mathrm{V}_1$的示数为多少？
(3)小德同学继续探索，他将另一个小灯泡$\mathrm{L}_3$接入图中的A位置。闭合开关后发现三个小灯泡均发光，且电压表$\mathrm{V}_1$的示数比原来减小了$0.2\ \mathrm{V}$，电压表$\mathrm{V}_2$的示数比原来减小了$0.5\ \mathrm{V}$，则此时电压表$\mathrm{V}$的示数和小灯泡$\mathrm{L}_3$两端电压分别为多少？
(1)电源电压。
(2)闭合开关后电压表$\mathrm{V}_1$的示数为多少？
(3)小德同学继续探索，他将另一个小灯泡$\mathrm{L}_3$接入图中的A位置。闭合开关后发现三个小灯泡均发光，且电压表$\mathrm{V}_1$的示数比原来减小了$0.2\ \mathrm{V}$，电压表$\mathrm{V}_2$的示数比原来减小了$0.5\ \mathrm{V}$，则此时电压表$\mathrm{V}$的示数和小灯泡$\mathrm{L}_3$两端电压分别为多少？
答案
9.【解】(1)电源由3节新的干电池串联而成，故电源电压$U=3× 1.5\ \mathrm{V}=4.5\ \mathrm{V}$。
(2)由图可知，闭合开关后，两个小灯泡串联接入电路，电压表$\mathrm{V}_1$测$L_1$两端的电压，电压表$\mathrm{V}_2$测$L_2$两端的电压，电压表$\mathrm{V}$测电源电压，则电压表$\mathrm{V}_1$的示数$U_1=U-U_2=4.5\ \mathrm{V}-1.8\ \mathrm{V}=2.7\ \mathrm{V}$。
(3)将另一个小灯泡$L_3$接入图中的A位置，三个小灯泡串联，闭合开关小灯泡均发光，电压表$\mathrm{V}_1$测$L_1$两端的电压，电压表$\mathrm{V}_2$测$L_2$两端的电压，电压表$\mathrm{V}$测$L_1$、$L_2$两端的总电压，电压表$\mathrm{V}_1$的示数比原来减小了0.2 V，即为2.5 V，电压表$\mathrm{V}_2$的示数比原来减小了0.5 V，即为1.3 V，此时电压表$\mathrm{V}$的示数$U_\mathrm{V}=U_1'+U_2'=2.5\ \mathrm{V}+1.3\ \mathrm{V}=3.8\ \mathrm{V}$，小灯泡$L_3$两端电压$U_3=U-U_\mathrm{V}=4.5\ \mathrm{V}-3.8\ \mathrm{V}=0.7\ \mathrm{V}$。
(2)由图可知，闭合开关后，两个小灯泡串联接入电路，电压表$\mathrm{V}_1$测$L_1$两端的电压，电压表$\mathrm{V}_2$测$L_2$两端的电压，电压表$\mathrm{V}$测电源电压，则电压表$\mathrm{V}_1$的示数$U_1=U-U_2=4.5\ \mathrm{V}-1.8\ \mathrm{V}=2.7\ \mathrm{V}$。
(3)将另一个小灯泡$L_3$接入图中的A位置，三个小灯泡串联，闭合开关小灯泡均发光，电压表$\mathrm{V}_1$测$L_1$两端的电压，电压表$\mathrm{V}_2$测$L_2$两端的电压，电压表$\mathrm{V}$测$L_1$、$L_2$两端的总电压，电压表$\mathrm{V}_1$的示数比原来减小了0.2 V，即为2.5 V，电压表$\mathrm{V}_2$的示数比原来减小了0.5 V，即为1.3 V，此时电压表$\mathrm{V}$的示数$U_\mathrm{V}=U_1'+U_2'=2.5\ \mathrm{V}+1.3\ \mathrm{V}=3.8\ \mathrm{V}$，小灯泡$L_3$两端电压$U_3=U-U_\mathrm{V}=4.5\ \mathrm{V}-3.8\ \mathrm{V}=0.7\ \mathrm{V}$。
