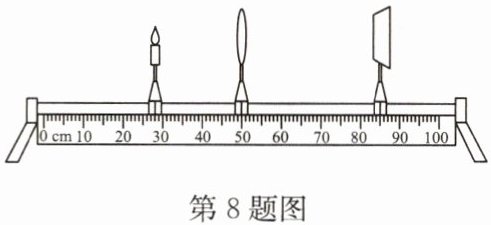

8.小梦同学在“探究凸透镜成像的规律”实验中，将凸透镜固定，当蜡烛和光屏的位置如图所示时，恰能在光屏上成一个清晰的像.下列说法正确的是（）

A.此时光屏上成的是倒立、放大的像
B.蜡烛越烧越短，光屏上的像向下移动
C.只将蜡烛和光屏的位置互换，光屏上不能成像
D.蜡烛靠近凸透镜，光屏向左移动才能成清晰的像

8.A

【分析】
要解决这道题，首先需确定物距和像距，再结合凸透镜成像规律判断成像特点，同时分析各选项涉及的成像变化规律。步骤如下：1. 读取刻度计算物距u和像距v：凸透镜在50cm刻度处，蜡烛在30cm处，故物距u=50cm-30cm=20cm；光屏在85cm处，像距v=85cm-50cm=35cm，得u＜v。2. 根据凸透镜成像规律，当f＜u＜2f时，v＞2f，成倒立、放大的实像，对应选项A。3. 逐一分析其他选项：B选项中，蜡烛变短，烛焰下移，根据过光心的光线传播方向不变，像应向上移动，故B错误；C选项利用光路可逆，互换蜡烛和光屏后，仍能成清晰的像，故C错误；D选项中，蜡烛靠近凸透镜（物距减小），像距应增大，光屏需向右移动才能成清晰像，故D错误。
【解析】
1. 计算物距和像距：由图可知，凸透镜位于50cm刻度线处，蜡烛在30cm刻度线处，因此物距u=50cm - 30cm = 20cm；光屏在85cm刻度线处，像距v=85cm - 50cm = 35cm，即u ＜ v。
2. 判断成像特点：根据凸透镜成像规律，当f ＜ u ＜ 2f时，v ＞ 2f，成倒立、放大的实像，此时满足u ＜ v，故光屏上成倒立、放大的像，A选项正确。
3. 分析B选项：蜡烛越烧越短，烛焰向下移动，由于过凸透镜光心的光线传播方向不变，光屏上的像会向上移动，而非向下，故B错误。
4. 分析C选项：光路是可逆的，若将蜡烛和光屏的位置互换，此时物距变为原来的像距，像距变为原来的物距，根据凸透镜成像规律，仍能在光屏上成清晰的像，故C错误。
5. 分析D选项：蜡烛靠近凸透镜时，物距减小，根据凸透镜成像规律，像距会增大，因此光屏应向右移动才能成清晰的像，而非向左，故D错误。
【答案】
A
【知识点】
凸透镜成像规律、光路可逆原理
【点评】
本题考查凸透镜成像规律的应用，需准确计算物距和像距，结合规律分析各选项，是光学实验中的基础题型，需掌握成像特点与物距、像距的关系。
【难度系数】
0.6

9.如图所示为创新小组的同学们自制的照相机.在较暗的教室内,让凸透镜对着明亮的室外,拉动纸筒,在半透明膜上可看到室外实验楼清晰的像,若想在半透明膜上成实验楼更大的清晰像,下列做法正确的是（）

A.相机向前移,纸筒向前伸
B.相机向后移,纸筒向后缩
C.相机不移动,纸筒向后缩
D.相机和纸筒的位置均不变

9.A

【分析】
要解决这道题，需牢记凸透镜成实像的规律：当凸透镜成实像时，物距减小，像距增大，像变大。自制照相机的镜头是凸透镜，半透明膜相当于光屏，实验楼是成像的物体。要得到更大的清晰像，需减小物距（相机靠近实验楼），同时增大像距（增大镜头到半透明膜的距离），据此分析选项。
【解析】
自制照相机利用凸透镜成倒立、缩小实像的原理工作，根据凸透镜成像规律：成实像时，物距减小，像距增大，像变大。要使半透明膜上成实验楼更大的清晰像，需减小物距（即相机向实验楼方向移动，也就是向前移），同时增大像距（即纸筒向前伸，增大镜头与半透明膜之间的距离）。
选项A：相机向前移（减小物距），纸筒向前伸（增大像距），符合规律，能成更大的像，正确；
选项B：相机向后移（增大物距），纸筒向后缩（减小像距），像会更小，错误；
选项C：相机不移动（物距不变），纸筒向后缩（像距减小），像大小不变且变小，错误；
选项D：相机和纸筒位置不变，物距和像距都不变，像大小不变，错误。
【答案】
A
【知识点】
凸透镜成像规律、照相机原理
【点评】
本题考查凸透镜成像规律在自制照相机中的应用，核心是掌握“成实像时，物近像远像变大”的规律，属于基础应用类题目，难度适中。
【难度系数】
0.6

10.(2023·海州区一模)如图所示,请画出光线从三棱镜折射入空气时,折射光线的大致位置(要作法线).

10.如答图所示

【分析】要画出光线从三棱镜折射入空气的折射光线，需依据光的折射规律：光从光密介质（玻璃）斜射入光疏介质（空气）时，折射光线远离法线，折射角大于入射角。解题步骤为：①找到光线在三棱镜斜边的入射点；②过入射点作垂直于斜边的法线（虚线）；③根据折射规律，在空气中画出折射光线，使折射角大于入射角。
【解析】
1. 确定入射点：入射光线与三棱镜斜边的交点为入射点。
2. 作法线：过入射点作垂直于三棱镜斜边的虚线，即为法线（法线需与界面垂直，用虚线表示）。
3. 画折射光线：光从玻璃斜射入空气，折射角大于入射角，因此折射光线在法线另一侧的空气中，远离法线，大致位置如参考答案所示。
【答案】
【知识点】光的折射规律、三棱镜折射
【点评】本题考查光的折射规律的作图应用，核心是掌握法线的作法及光从玻璃到空气的折射特点，属于光学基础作图题。
【难度系数】0.6

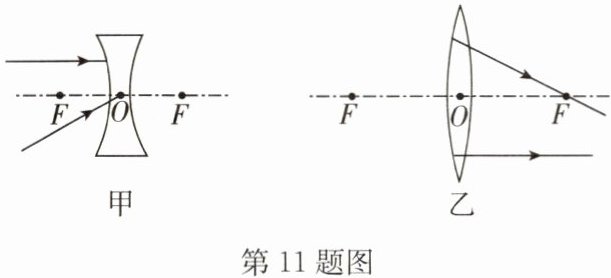

11. 在图中作出对应的入射光线或折射光线。

11.如答图所示

【分析】
本题需依据凹透镜和凸透镜的特殊光线规律补全光线：凹透镜的特殊光线：①平行于主光轴的光线经凹透镜折射后，折射光线的反向延长线过焦点；②过光心的光线传播方向不变。凸透镜的特殊光线：①平行于主光轴的光线经凸透镜折射后过焦点；②指向另一侧焦点的光线经凸透镜折射后平行于主光轴。据此分别完成甲、乙两图的光线作图。
【解析】
1. 甲图（凹透镜）：
平行于主光轴的入射光线：经凹透镜折射后，折射光线的反向延长线指向左侧焦点F，据此画出折射光线；
过光心O的入射光线：传播方向不变，直接画出该光线。
2. 乙图（凸透镜）：
平行于主光轴的入射光线：经凸透镜折射后过右侧焦点F，据此画出折射光线；
指向左侧焦点F的入射光线：经凸透镜折射后平行于主光轴，据此画出折射光线。
【答案】
如答图所示
【知识点】
透镜的特殊光线作图
【点评】
本题是透镜光路的基础作图题，考查对凹透镜、凸透镜特殊光线规律的掌握，属于光学基础题型，难度较低。
【难度系数】
0.3

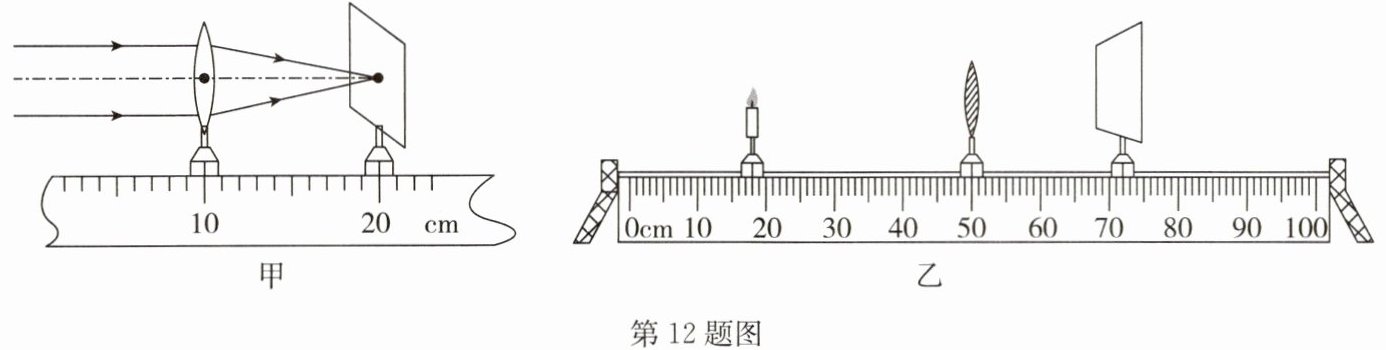

12.(2023·灌云期末)在探究“凸透镜成像规律”的实验中.
(1)如图甲,一束平行光正对凸透镜照射,光屏上出现一个最小、最亮的光斑,用刻度尺测量凸透镜的焦距$f=$cm.

(2)将凸透镜固定在光具座50 cm刻度线处,蜡烛放置在距离透镜二倍焦距处,点燃蜡烛后移动光屏,发现像成在光屏的上半部分,此时光屏距离透镜的距离应(选填“小于二倍焦距”“等于二倍焦距”或“大于二倍焦距”)处;为使像呈现在光屏中央,应将透镜向(选填“上”或“下”)调节.
(3)调节完毕后,为模拟“近视眼的成像及矫正”,若保持透镜和光屏位置不变,将蜡烛向(选填“左”或“右”)移动,为使像重新成在光屏上,应在(选填“蜡烛与透镜”或“透镜与光屏”)之间加一个凹透镜.

12.(1)10.0 (2)等于二倍焦距 下 (3)左 蜡烛与透镜

【分析】
第(1)题：平行于主光轴的光线经凸透镜折射后会聚成最小最亮的光斑，该光斑是焦点，焦点到凸透镜光心的距离为焦距，通过刻度尺读数计算焦距。
第(2)题：根据凸透镜成像规律，物距等于二倍焦距时，像距也等于二倍焦距；像偏上时，依据过光心的光线传播方向不变，调节透镜位置使像居中。
第(3)题：近视眼是像成在光屏前方，需增大物距模拟该现象，再利用凹透镜的发散作用矫正，确定凹透镜的放置位置。
【解析】
(1) 由图甲可知，凸透镜在10.0cm刻度处，焦点在20.0cm刻度处，因此焦距$f=20.0\mathrm{cm}-10.0\mathrm{cm}=10.0\mathrm{cm}$。
(2) 当蜡烛在二倍焦距处时，根据凸透镜成像规律，像距等于二倍焦距，故光屏距透镜的距离等于二倍焦距；像成在光屏上半部分，说明烛焰、透镜、光屏中心不在同一高度，将透镜向下调节，可使像下移到光屏中央。
(3) 模拟近视眼需让像成在光屏前方，需增大物距，故蜡烛向左移动；凹透镜对光线有发散作用，为使像重新成在光屏上，应在蜡烛与透镜之间加凹透镜，延迟光线会聚。
【答案】
(1)10.0 (2)等于二倍焦距；下 (3)左；蜡烛与透镜
【知识点】
凸透镜成像规律；近视眼的成因与矫正；焦距的测量
【点评】
本题结合凸透镜成像实验，考查焦距测量、成像规律应用及近视眼模拟矫正，属于基础实验题，需掌握实验操作要点和规律，难度适中。
【难度系数】
0.6
