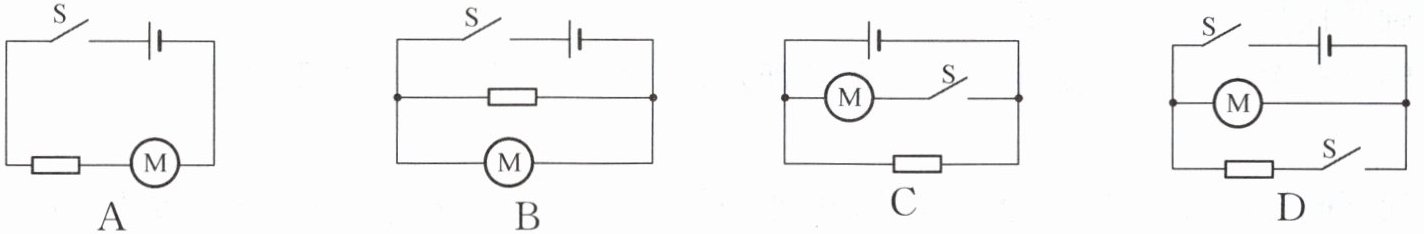

1. 某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是 （
D
）答案
1.D
解析
【分析】要判断电吹风电路是否合理，需满足两个核心要求：一是能实现冷风、热风两挡功能；二是避免只发热不吹风（即发热元件工作时，电动机必须同步工作，防止温度过高）。需逐一分析各选项电路的开关控制情况和元件工作状态：
1. 选项A：电动机与电阻丝串联，开关闭合后两者同时工作，无法单独实现冷风挡，不符合要求；
2. 选项B：开关S在干路，闭合S后电阻丝和电动机同时工作，断开S后两者都停止，无法单独获得冷风挡，不符合要求；
3. 选项C：电动机直接并联在电源两端，始终处于工作状态，电阻丝支路开关控制发热功能，虽能实现两挡，但电动机持续工作会额外耗电，合理性不足；
4. 选项D：干路开关S控制整个电路，电动机直接并联在电源，电阻丝与开关串联在另一支路。当S闭合、电阻支路开关断开时，仅电动机工作（冷风挡）；当电阻支路开关闭合时，电动机和电阻丝同时工作（热风挡），且发热时电动机必然工作，不会出现只发热不吹风的情况，符合要求。
【解析】逐一分析各选项：
A选项：电路为串联电路，开关闭合后电动机和电阻丝同时工作，无法单独实现冷风挡，不合理；
B选项：开关在干路，闭合后电阻丝与电动机同时工作，断开后均停止，无法单独获得冷风挡，不合理；
C选项：电动机始终工作，电阻支路开关控制发热，虽能实现两挡，但电动机持续工作耗电，且无总开关控制，合理性不足；
D选项：干路开关S控制总电路，电动机与电阻丝并联，电阻支路开关控制发热。S闭合时，电阻支路开关断开为冷风挡，闭合为热风挡，且发热时电动机必工作，符合电吹风的安全与功能要求，合理。
【答案】D
【知识点】电路设计、串并联电路特点
【点评】本题结合生活实际考查电路的合理设计，需紧扣电吹风的功能和安全要求分析，核心是保证发热元件工作时电动机同步工作，属于基础电路应用类题目，难度适中。
【难度系数】0.3
1. 选项A：电动机与电阻丝串联，开关闭合后两者同时工作，无法单独实现冷风挡，不符合要求；
2. 选项B：开关S在干路，闭合S后电阻丝和电动机同时工作，断开S后两者都停止，无法单独获得冷风挡，不符合要求；
3. 选项C：电动机直接并联在电源两端，始终处于工作状态，电阻丝支路开关控制发热功能，虽能实现两挡，但电动机持续工作会额外耗电，合理性不足；
4. 选项D：干路开关S控制整个电路，电动机直接并联在电源，电阻丝与开关串联在另一支路。当S闭合、电阻支路开关断开时，仅电动机工作（冷风挡）；当电阻支路开关闭合时，电动机和电阻丝同时工作（热风挡），且发热时电动机必然工作，不会出现只发热不吹风的情况，符合要求。
【解析】逐一分析各选项：
A选项：电路为串联电路，开关闭合后电动机和电阻丝同时工作，无法单独实现冷风挡，不合理；
B选项：开关在干路，闭合后电阻丝与电动机同时工作，断开后均停止，无法单独获得冷风挡，不合理；
C选项：电动机始终工作，电阻支路开关控制发热，虽能实现两挡，但电动机持续工作耗电，且无总开关控制，合理性不足；
D选项：干路开关S控制总电路，电动机与电阻丝并联，电阻支路开关控制发热。S闭合时，电阻支路开关断开为冷风挡，闭合为热风挡，且发热时电动机必工作，符合电吹风的安全与功能要求，合理。
【答案】D
【知识点】电路设计、串并联电路特点
【点评】本题结合生活实际考查电路的合理设计，需紧扣电吹风的功能和安全要求分析，核心是保证发热元件工作时电动机同步工作，属于基础电路应用类题目，难度适中。
【难度系数】0.3

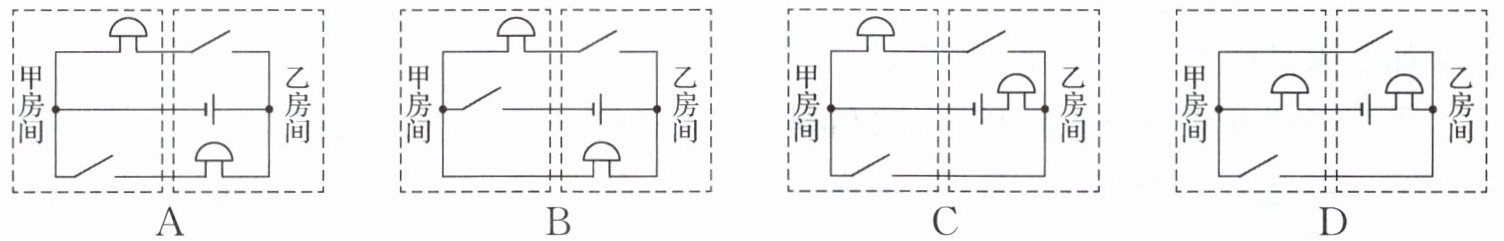

2. 甲、乙为两个独立的房间，当闭合甲房间的开关时，只有乙房间电铃响；当闭合乙房间开关时，只有甲房间电铃响。符合此要求的电路是 （
）
）答案
2.A
解析
【分析】
要解决此题，需明确题目要求：①闭合甲房间开关时，仅乙房间电铃响；②闭合乙房间开关时，仅甲房间电铃响。需逐一分析各选项电路，判断是否满足对应开关控制指定电铃的要求，同时检查是否存在短路等电路故障。
【解析】
逐个分析选项：
1. 选项A：
闭合甲房间开关时，电流路径为：电源→甲房间开关→乙房间电铃→电源，仅乙房间电铃响，符合要求；
闭合乙房间开关时，电流路径为：电源→乙房间开关→甲房间电铃→电源，仅甲房间电铃响，符合要求。
2. 选项B：
闭合乙房间开关时，电流会直接通过开关连接电源正负极，造成电源短路，不符合电路安全要求，排除。
3. 选项C：
甲房间电铃始终接在电源两端，无论开关是否闭合，甲电铃都会响，不符合“闭合甲开关时仅乙电铃响”的要求，排除。
4. 选项D：
闭合甲房间开关时，电流路径包含甲房间电铃，会导致甲电铃响，不符合“闭合甲开关时仅乙电铃响”的要求，排除。
综上，只有选项A符合题目要求。
【答案】
A
【知识点】
电路设计、串并联电路
【点评】
本题考查根据实际需求设计电路，核心是明确开关与电铃的控制对应关系，同时需规避短路故障，属于基础电路应用题型，难度适中。
【难度系数】
0.5
要解决此题，需明确题目要求：①闭合甲房间开关时，仅乙房间电铃响；②闭合乙房间开关时，仅甲房间电铃响。需逐一分析各选项电路，判断是否满足对应开关控制指定电铃的要求，同时检查是否存在短路等电路故障。
【解析】
逐个分析选项：
1. 选项A：
闭合甲房间开关时，电流路径为：电源→甲房间开关→乙房间电铃→电源，仅乙房间电铃响，符合要求；
闭合乙房间开关时，电流路径为：电源→乙房间开关→甲房间电铃→电源，仅甲房间电铃响，符合要求。
2. 选项B：
闭合乙房间开关时，电流会直接通过开关连接电源正负极，造成电源短路，不符合电路安全要求，排除。
3. 选项C：
甲房间电铃始终接在电源两端，无论开关是否闭合，甲电铃都会响，不符合“闭合甲开关时仅乙电铃响”的要求，排除。
4. 选项D：
闭合甲房间开关时，电流路径包含甲房间电铃，会导致甲电铃响，不符合“闭合甲开关时仅乙电铃响”的要求，排除。
综上，只有选项A符合题目要求。
【答案】
A
【知识点】
电路设计、串并联电路
【点评】
本题考查根据实际需求设计电路，核心是明确开关与电铃的控制对应关系，同时需规避短路故障，属于基础电路应用题型，难度适中。
【难度系数】
0.5

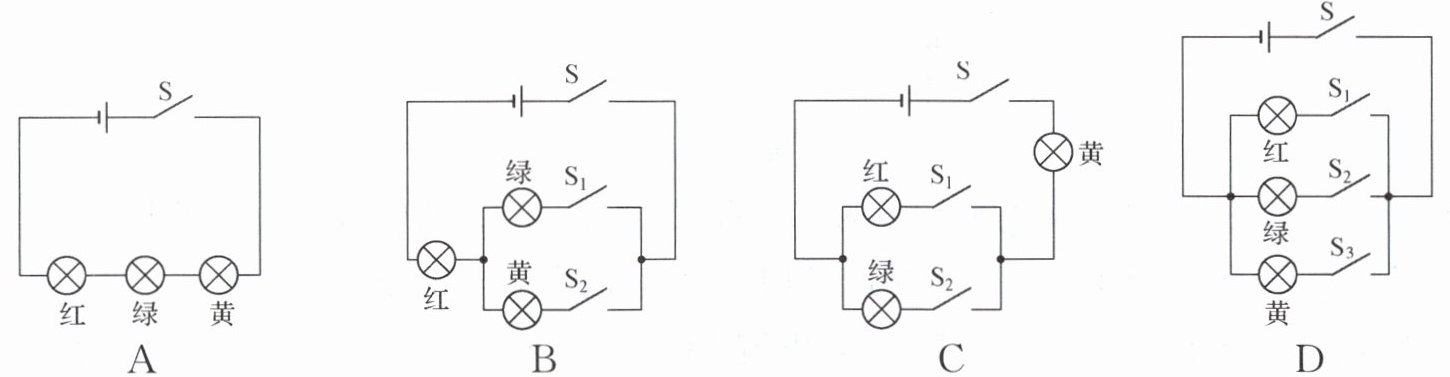

3. 过交通路口时要遵守“红灯停、绿灯行、黄灯也要等一等”的规则，吉祥同学用小灯泡、电池、开关和导线来模拟路口的交通信号灯。要求红、绿、黄灯可独立发光，他设计了如图所示的电路图，其中符合题意的是（
）
）答案
3.D
解析
【分析】
要解决此题，需明确题目要求：红、绿、黄灯可独立发光，说明各灯之间互不影响，应采用并联电路，且每个灯的支路需有单独的开关控制，这样闭合对应开关时，只有该支路的灯发光，互不干扰。接下来逐一分析各选项的电路结构是否符合要求。
【解析】
选项A：红、绿、黄灯串联，串联电路中各用电器相互影响，开关闭合后三灯同时亮，无法独立发光，不符合要求；
选项B：红灯在干路，绿灯、黄灯在支路，红灯无法独立控制，只要总开关闭合红灯就一直亮，不符合独立发光的要求；
选项C：黄灯在干路，红灯、绿灯在支路，黄灯无法独立控制，只要总开关闭合黄灯就一直亮，不符合要求；
选项D：红、绿、黄灯并联，每个灯的支路各有独立开关（S₁控制红灯、S₂控制绿灯、S₃控制黄灯），总开关S控制整个电路，闭合对应支路开关时，对应灯单独发光，满足独立发光的要求。
【答案】
D
【知识点】
并联电路特点、电路设计
【点评】
本题考查电路设计，核心是理解“独立发光”对应并联电路的特点，需准确分析各选项的电路连接方式，属于基础电路题，难度适中。
【难度系数】
0.6
要解决此题，需明确题目要求：红、绿、黄灯可独立发光，说明各灯之间互不影响，应采用并联电路，且每个灯的支路需有单独的开关控制，这样闭合对应开关时，只有该支路的灯发光，互不干扰。接下来逐一分析各选项的电路结构是否符合要求。
【解析】
选项A：红、绿、黄灯串联，串联电路中各用电器相互影响，开关闭合后三灯同时亮，无法独立发光，不符合要求；
选项B：红灯在干路，绿灯、黄灯在支路，红灯无法独立控制，只要总开关闭合红灯就一直亮，不符合独立发光的要求；
选项C：黄灯在干路，红灯、绿灯在支路，黄灯无法独立控制，只要总开关闭合黄灯就一直亮，不符合要求；
选项D：红、绿、黄灯并联，每个灯的支路各有独立开关（S₁控制红灯、S₂控制绿灯、S₃控制黄灯），总开关S控制整个电路，闭合对应支路开关时，对应灯单独发光，满足独立发光的要求。
【答案】
D
【知识点】
并联电路特点、电路设计
【点评】
本题考查电路设计，核心是理解“独立发光”对应并联电路的特点，需准确分析各选项的电路连接方式，属于基础电路题，难度适中。
【难度系数】
0.6

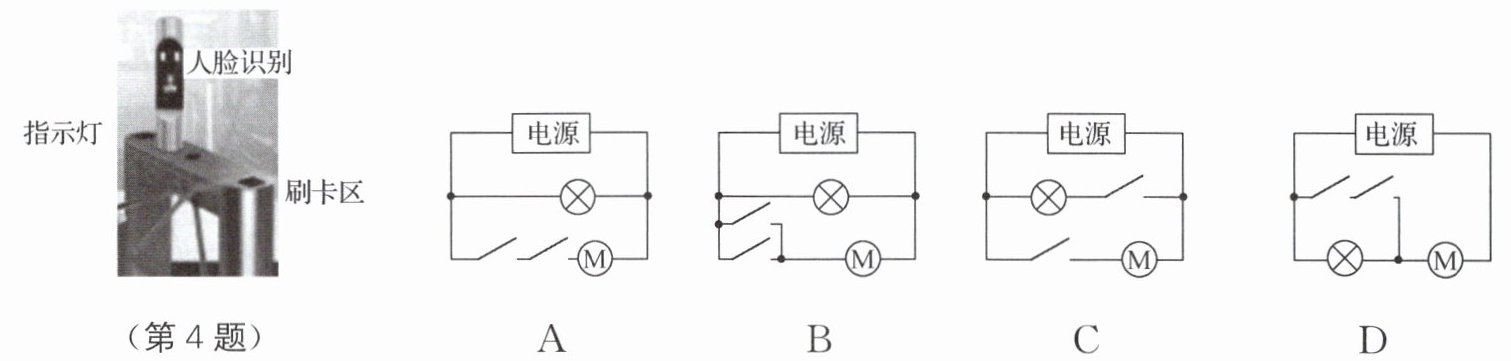

4. 如图所示为封闭小区常见的智能门禁系统，住户通过刷卡或人脸识别进入小区，当门禁系统接通电源后，指示灯发光。住户刷卡或人脸识别成功时（相当于分别闭合对应的开关），电动机工作，控制门打开。下列关于门禁系统的简化电路设计合理的是 （
B
）答案
4.B
解析
【分析】
首先明确门禁系统的工作要求：①接通电源后指示灯立即发光，说明指示灯支路直接接在电源两端，不受额外开关控制；②刷卡或人脸识别成功（对应两个开关）时电动机工作，说明两个开关需并联，任意一个闭合即可控制电动机工作，且电动机与指示灯为并联关系。据此逐一分析选项是否符合要求。
【解析】
根据题意，指示灯与电动机应并联，指示灯支路无开关（电源接通即工作），电动机支路的两个开关并联（任意闭合一个即可使电动机工作）。
选项A：电动机的两个开关串联，需同时闭合电动机才工作，不符合“刷卡或人脸识别任意一个成功即可让电动机工作”的要求，错误；
选项B：指示灯直接并联在电源两端，电源接通后指示灯发光；电动机支路的两个开关并联，再与电动机串联，任意一个开关闭合时电动机工作，符合题意，正确；
选项C：指示灯支路有开关，需闭合开关指示灯才发光，不符合“接通电源后指示灯发光”的要求，错误；
选项D：指示灯与电动机串联，且开关连接方式错误，不符合工作要求，错误。
【答案】
B
【知识点】
并联电路、开关作用、电路设计
【点评】
本题结合智能门禁的实际场景考查电路设计，需明确各元件工作条件，判断串并联关系及开关连接方式，是基础电路应用的典型题。
【难度系数】
0.5
首先明确门禁系统的工作要求：①接通电源后指示灯立即发光，说明指示灯支路直接接在电源两端，不受额外开关控制；②刷卡或人脸识别成功（对应两个开关）时电动机工作，说明两个开关需并联，任意一个闭合即可控制电动机工作，且电动机与指示灯为并联关系。据此逐一分析选项是否符合要求。
【解析】
根据题意，指示灯与电动机应并联，指示灯支路无开关（电源接通即工作），电动机支路的两个开关并联（任意闭合一个即可使电动机工作）。
选项A：电动机的两个开关串联，需同时闭合电动机才工作，不符合“刷卡或人脸识别任意一个成功即可让电动机工作”的要求，错误；
选项B：指示灯直接并联在电源两端，电源接通后指示灯发光；电动机支路的两个开关并联，再与电动机串联，任意一个开关闭合时电动机工作，符合题意，正确；
选项C：指示灯支路有开关，需闭合开关指示灯才发光，不符合“接通电源后指示灯发光”的要求，错误；
选项D：指示灯与电动机串联，且开关连接方式错误，不符合工作要求，错误。
【答案】
B
【知识点】
并联电路、开关作用、电路设计
【点评】
本题结合智能门禁的实际场景考查电路设计，需明确各元件工作条件，判断串并联关系及开关连接方式，是基础电路应用的典型题。
【难度系数】
0.5
