3.在探究通过导体的电流与导体两端电压的关系时,应保持______不变,滑动变阻器的作用是______;在探究通过导体的电流与导体电阻的关系时,应保持______不变,滑动变阻器的作用是______。

定值电阻阻值 保护电路，改变定值电阻两端电压 定值电阻两端电压 保护电路，控制定值电阻两端电压一定

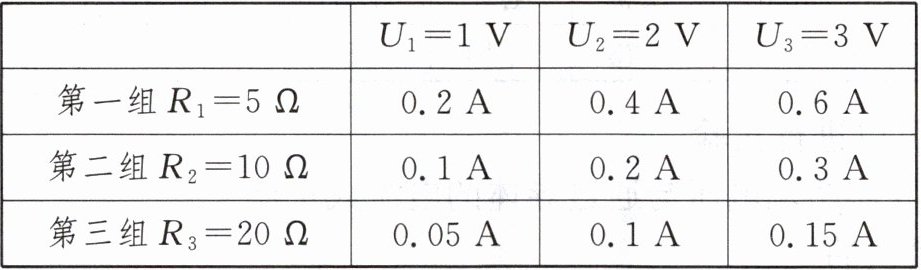

4.(2024·怀化联考)小海按如图实验装置做了一系列实验,实验记录如表格所示,下列能正确表示“电流、电压和电阻关系”的是()

A

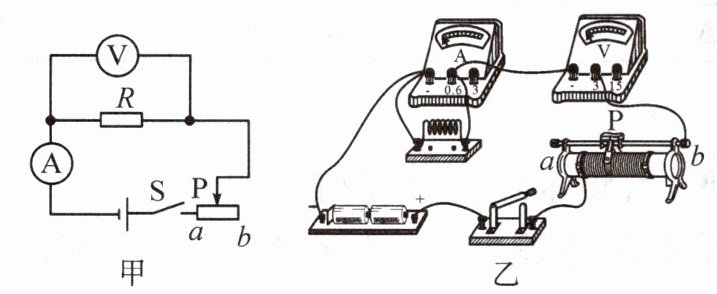

5.(2024·江汉联考)三个兴趣小组用如图甲所示的电路图探究电流与电压和电阻的关系。


(1)如图甲所示,闭合开关前,滑动变阻器的滑片P应该置于____(选填“a”或“b”)端。

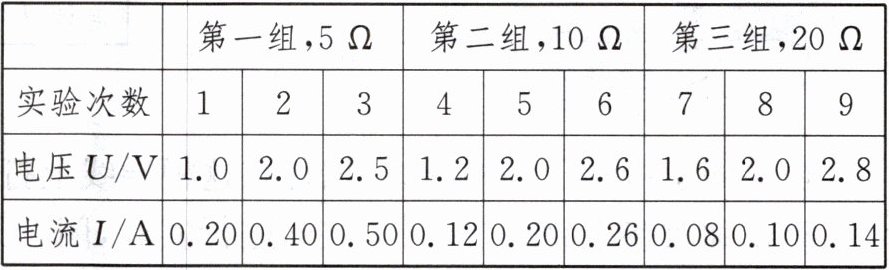

(2)三个小组分别用5Ω、10Ω和20Ω的定值电阻进行实验探究电流与电压的关系,得到的实验数据如表所示,分析表中数据可得出结论:在电阻一定时,通过导体的电流与导体两端电压成____。
(3)进一步分析表中____(填实验次数)三次的实验数据还可得到结论:在导体两端的电压一定时,通过导体的电流与导体的电阻成____。
(4)某同学连接的电路如图乙所示,该同学接错了一根导线,请你在这根导线上打“×”,并补画出正确的那根导线。

(1)b (2)正比 (3)2、5、8 反比 (4)

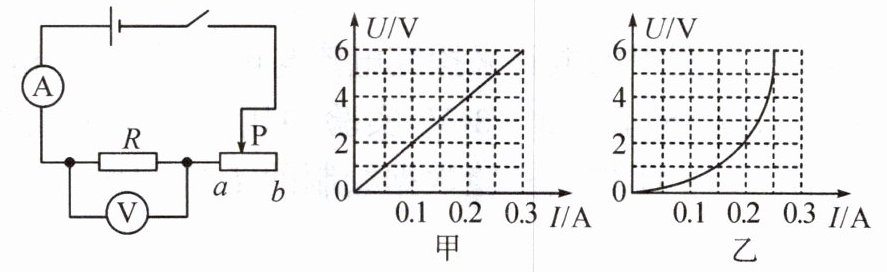

6.用定值电阻做探究电流和电压的关系实验(实验电路如图所示),正确绘制的I-U图像应类似于图____(选填“甲”或“乙”),如果用小灯泡代替定值电阻来做实验,则I-U图像如图乙,可看出灯丝电阻随温度的升高而____。

甲 增大
