1.[扬州期末] 如图所示是某品牌的普通照明用LED灯的外包装盒，盒子上的三个数据指的是LED灯的额定功率为3.5 W，当它正常发光时和7 W的节能灯或32 W的白炽灯正常发光的亮度一样。若包装盒上所标注的LED灯、节能灯、白炽灯均正常发光时，下列说法正确的是 （
A.白炽灯消耗的电能一定最多
B.电流通过白炽灯做功最快
C.LED灯的实际功率最大
D.三个灯的实际功率一样大
B
）A.白炽灯消耗的电能一定最多
B.电流通过白炽灯做功最快
C.LED灯的实际功率最大
D.三个灯的实际功率一样大
答案
1.B
2. 在如图所示的电路中，电源电压为12 V。在a、b间接入标有“6 V 2 W”字样的灯$\mathrm{L}_1$，闭合开关，调节滑动变阻器的滑片P使灯$\mathrm{L}_1$正常发光。断开开关，取下灯$\mathrm{L}_1$，保持滑片P的位置不变，在a、b间接入标有“6 V 3 W”字样的灯$\mathrm{L}_2$，闭合开关(设灯丝电阻不受温度影响)，则下列说法错误的是（
A.通过灯$\mathrm{L}_2$的电流为0.4 A
B.灯$\mathrm{L}_2$的实际功率为1.92 W
C.滑动变阻器接入电路的电阻为$18\ \Omega$
D.灯$\mathrm{L}_2$每秒做功4.8 J
D
）A.通过灯$\mathrm{L}_2$的电流为0.4 A
B.灯$\mathrm{L}_2$的实际功率为1.92 W
C.滑动变阻器接入电路的电阻为$18\ \Omega$
D.灯$\mathrm{L}_2$每秒做功4.8 J
答案
2.D

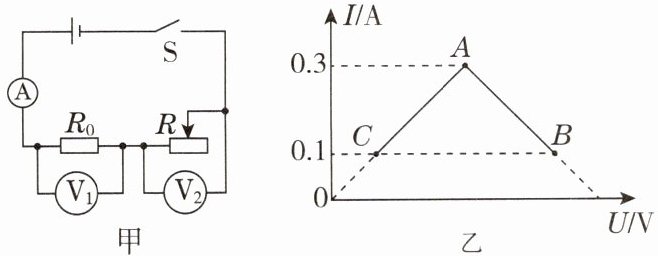

3. ★★★ 如图甲所示，电源电压保持不变，定值电阻$R_0=10\ \Omega$，电表均为实验室常用电表。闭合开关S，在保证电路安全的前提下，最大限度地调节滑动变阻器滑片，电流表示数与两电压表示数变化的图像如图乙所示。则（
A.电源电压为3 V
B.滑动变阻器连入电路的最大阻值为50 Ω
C.两电压表所用量程均为0～15 V
D.电路的最大功率为2.7 W
B
）A.电源电压为3 V
B.滑动变阻器连入电路的最大阻值为50 Ω
C.两电压表所用量程均为0～15 V
D.电路的最大功率为2.7 W
答案
3.B

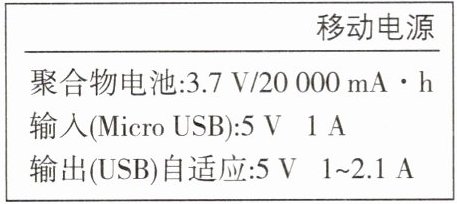

4.（科学思维 科学推理）小昕发现机场规定：“严禁携带额定能量超过160 W·h的充电宝搭乘飞机。”于是查看自己携带的充电宝铭牌（如图）上标有电压为3.7 V，容量为20 000 mA·h。她
能
（填“能”或“不能”）带这个充电宝搭乘飞机，理由是充电宝储存的能量小于160 W·h
。答案
4. 能；充电宝储存的能量小于160 W·h
【点拨】充电宝充满电储存的电能$W=UIt=3.7\ \mathrm{V} × 20\ 000 × 10^{-3}\ \mathrm{A} × 1\ \mathrm{h}=74\ \mathrm{W·h}＜160\ \mathrm{W·h}$，所以小昕能带这个充电宝搭乘飞机。
【点拨】充电宝充满电储存的电能$W=UIt=3.7\ \mathrm{V} × 20\ 000 × 10^{-3}\ \mathrm{A} × 1\ \mathrm{h}=74\ \mathrm{W·h}＜160\ \mathrm{W·h}$，所以小昕能带这个充电宝搭乘飞机。

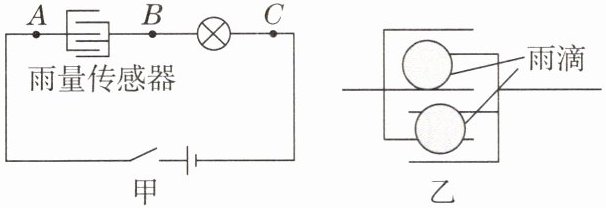

5. ★★[泰州期末] 如图甲为雨水报警器电路，雨量传感器由两个E字金属丝组成（如图乙所示）。当传感器上没有雨滴时，传感器相当于断路；当传感器上有雨滴后，由于雨水是导体，两个E字金属丝部分会接通，传感器上的雨水增多相当于增大了雨水的横截面积，电阻
变小
（填“变大”“变小”或“不变”），小灯泡变亮。若电源电压为20 V，小灯泡规格为“10 V 1 W”（设灯丝电阻不变），当小灯泡两端电压在5～10 V范围内时，会发光报警，则雨量传感器的阻值在100～300 Ω
范围内时，小灯泡能发光报警。此过程中，电路的最大功率为2
W。答案
5. 变小；100～300 Ω；2

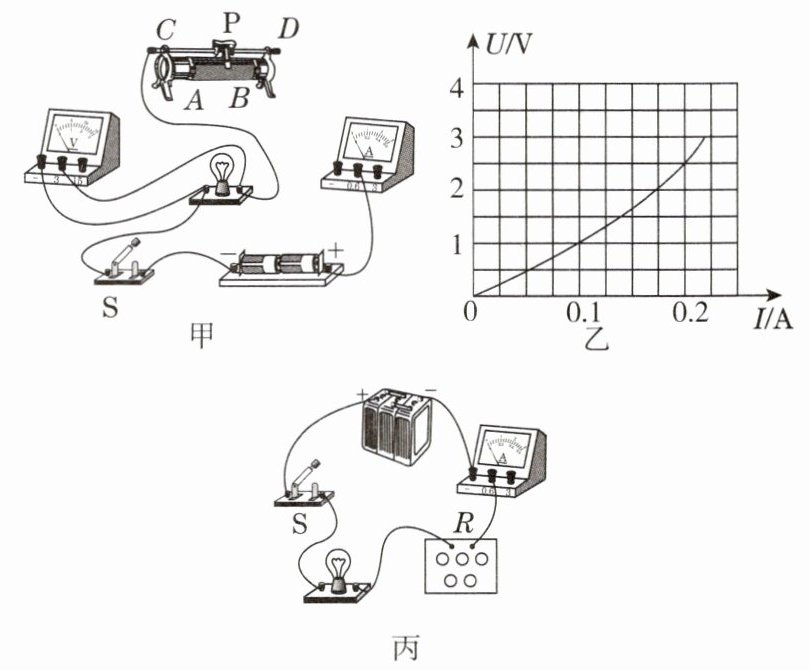

6. ★★★[盐城期末]小明在“测量小灯泡电功率”的实验中，电源电压为3 V，小灯泡额定电压为2.5 V。
(1)小明连接电路时，开关应处于
(2)小明连接好电路后，闭合开关，逐渐减小滑动变阻器接入电路的阻值，发现小灯泡始终不亮，电压表有示数，电流表指针几乎不偏转，此现象的原因可能是
(3)小明排除故障后，闭合开关，移动滑动变阻器滑片P，观察到两电表示数在变化，并做好数据记录。根据多组实验数据绘制的U-I图像如图乙所示，根据图像可得小灯泡的额定功率是
(4)小明发现图线在电流较小时是直线，随着电流增大，图线变成了一条曲线，如图乙所示。造成这种变化的原因是小灯泡的
(5)小明完成上述实验后，又连接了如图丙所示的电路，用它测量额定电流为$I_{额}$的小灯泡的额定功率（已知电源电压为U，R为电阻箱，可以直接读出它的阻值）。请将实验过程补充完整：
①闭合开关S，调节电阻箱，使电流表示数为
②小灯泡额定功率的表达式为$P_{额} = $
(1)小明连接电路时，开关应处于
断开
状态。小明已连接了部分电路，如图甲所示。要使滑片P向右移动时滑动变阻器接入电路的电阻变大，你应将电流表的负接线柱与滑动变阻器上的A
（填“A”“B”“D”或“P”）点相连。(2)小明连接好电路后，闭合开关，逐渐减小滑动变阻器接入电路的阻值，发现小灯泡始终不亮，电压表有示数，电流表指针几乎不偏转，此现象的原因可能是
小灯泡
（填“开关”“小灯泡”“滑动变阻器”或“电流表”）出现故障。(3)小明排除故障后，闭合开关，移动滑动变阻器滑片P，观察到两电表示数在变化，并做好数据记录。根据多组实验数据绘制的U-I图像如图乙所示，根据图像可得小灯泡的额定功率是
0.5
W，此时小灯泡的电阻是12.5
Ω。(4)小明发现图线在电流较小时是直线，随着电流增大，图线变成了一条曲线，如图乙所示。造成这种变化的原因是小灯泡的
电阻
随温度变化而变化。(5)小明完成上述实验后，又连接了如图丙所示的电路，用它测量额定电流为$I_{额}$的小灯泡的额定功率（已知电源电压为U，R为电阻箱，可以直接读出它的阻值）。请将实验过程补充完整：
①闭合开关S，调节电阻箱，使电流表示数为
$I_{额}$
，并记下此时电阻箱的阻值为R；②小灯泡额定功率的表达式为$P_{额} = $
$(U-I_{额}R) × I_{额}$
（用题中已有符号表示）。答案
6. (1)断开；A (2)小灯泡 (3)0.5；12.5 (4)电阻
(5)①$I_{额}$ ②$(U-I_{额}R) × I_{额}$
【点拨】(4)小灯泡的电阻随温度的变化而变化，温度变化较小时，小灯泡的电阻变化也较小，故小明发现图线在电流较小时是直线，随着电流增大(电阻变化较大)，图线变成了一条曲线。(5)①闭合开关S，调节电阻箱，使电流表示数为$I_{额}$，并记下此时电阻箱的阻值为R；②在步骤①中，小灯泡和电阻箱串联，电流表测电路中的电流；调节电阻箱，使电流表示数为$I_{额}$，电阻箱的阻值为R，此时小灯泡正常发光；电阻箱两端电压$U_R=I_{额}R$，根据串联电路电压规律得，小灯泡的额定电压$U_{额}=U-U_R=U-I_{额}R$，则小灯泡的额定功率$P_{额}=U_{额}I_{额}=(U-I_{额}R) × I_{额}$。
(5)①$I_{额}$ ②$(U-I_{额}R) × I_{额}$
【点拨】(4)小灯泡的电阻随温度的变化而变化，温度变化较小时，小灯泡的电阻变化也较小，故小明发现图线在电流较小时是直线，随着电流增大(电阻变化较大)，图线变成了一条曲线。(5)①闭合开关S，调节电阻箱，使电流表示数为$I_{额}$，并记下此时电阻箱的阻值为R；②在步骤①中，小灯泡和电阻箱串联，电流表测电路中的电流；调节电阻箱，使电流表示数为$I_{额}$，电阻箱的阻值为R，此时小灯泡正常发光；电阻箱两端电压$U_R=I_{额}R$，根据串联电路电压规律得，小灯泡的额定电压$U_{额}=U-U_R=U-I_{额}R$，则小灯泡的额定功率$P_{额}=U_{额}I_{额}=(U-I_{额}R) × I_{额}$。
