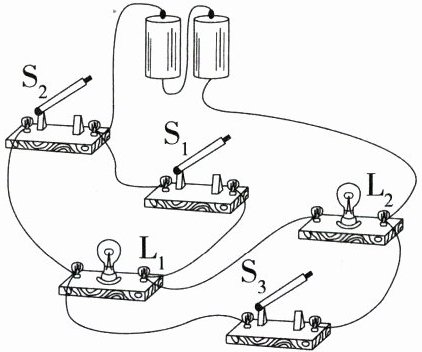

8.「2026广西南宁西乡塘月考，★☆」如图所示，在电路中要使灯泡$\mathrm{L}_1$和$\mathrm{L}_2$串联，应只闭合开关
$\mathrm{S_2}$
；要使灯泡$\mathrm{L}_1$和$\mathrm{L}_2$并联，应只闭合开关$\mathrm{S_1}$、$\mathrm{S_3}$
；同时闭合开关$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$，会导致电路短路
（选填“通路”“断路”或“短路”）。答案
8.答案 $\mathrm{S_2}$ $\mathrm{S_1}$、$\mathrm{S_3}$ 短路
解析 闭合开关 $\mathrm{S_2}$,灯泡 $\mathrm{L_1}$ 和 $\mathrm{L_2}$ 首尾顺次连接,串联接入电路;闭合开关 $\mathrm{S_1}$、$\mathrm{S_3}$,灯泡 $\mathrm{L_1}$、$\mathrm{L_2}$ 并联接入电路;同时闭合开关 $\mathrm{S_1}$、$\mathrm{S_2}$、$\mathrm{S_3}$,导线直接连在电源两端,电源被短路。
解析 闭合开关 $\mathrm{S_2}$,灯泡 $\mathrm{L_1}$ 和 $\mathrm{L_2}$ 首尾顺次连接,串联接入电路;闭合开关 $\mathrm{S_1}$、$\mathrm{S_3}$,灯泡 $\mathrm{L_1}$、$\mathrm{L_2}$ 并联接入电路;同时闭合开关 $\mathrm{S_1}$、$\mathrm{S_2}$、$\mathrm{S_3}$,导线直接连在电源两端,电源被短路。
解析
【分析】
要判断电路的连接方式，需明确电流路径：串联电路电流只有一条路径，依次经过所有用电器；并联电路电流有多条独立路径，各用电器互不影响；若电源两极直接被导线连通则为短路。解题时先确定电源，再分析不同开关闭合时的电流走向，进而判断电路状态。
【解析】
1. 使$\mathrm{L}_1$和$\mathrm{L}_2$串联：需电流仅一条路径，依次经过两灯。当只闭合$\mathrm{S}_2$时，电流从电源正极出发，经$\mathrm{S}_2$、$\mathrm{L}_1$、$\mathrm{L}_2$回到电源负极，路径唯一，两灯串联，故应只闭合$\mathrm{S}_2$。
2. 使$\mathrm{L}_1$和$\mathrm{L}_2$并联：需电流分两条独立路径，分别经过两灯。当闭合$\mathrm{S}_1$、$\mathrm{S}_3$时，电流从电源正极分为两路：一路经$\mathrm{S}_1$、$\mathrm{L}_1$回负极，另一路经$\mathrm{S}_3$、$\mathrm{L}_2$回负极，两灯独立工作，是并联，故应闭合$\mathrm{S}_1$、$\mathrm{S}_3$。
3. 同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$时，导线直接连通电源正负极，电流不经过用电器，造成电源短路。
【答案】
$\mathrm{S_2}$；$\mathrm{S_1}$、$\mathrm{S_3}$；短路
【知识点】
串联和并联电路；电路的三种状态
【点评】
本题考查串并联电路的判断与电路故障分析，核心是理清开关闭合时的电流路径，属于基础电路题，需掌握串并联的特点和短路的概念。
【难度系数】
0.3
要判断电路的连接方式，需明确电流路径：串联电路电流只有一条路径，依次经过所有用电器；并联电路电流有多条独立路径，各用电器互不影响；若电源两极直接被导线连通则为短路。解题时先确定电源，再分析不同开关闭合时的电流走向，进而判断电路状态。
【解析】
1. 使$\mathrm{L}_1$和$\mathrm{L}_2$串联：需电流仅一条路径，依次经过两灯。当只闭合$\mathrm{S}_2$时，电流从电源正极出发，经$\mathrm{S}_2$、$\mathrm{L}_1$、$\mathrm{L}_2$回到电源负极，路径唯一，两灯串联，故应只闭合$\mathrm{S}_2$。
2. 使$\mathrm{L}_1$和$\mathrm{L}_2$并联：需电流分两条独立路径，分别经过两灯。当闭合$\mathrm{S}_1$、$\mathrm{S}_3$时，电流从电源正极分为两路：一路经$\mathrm{S}_1$、$\mathrm{L}_1$回负极，另一路经$\mathrm{S}_3$、$\mathrm{L}_2$回负极，两灯独立工作，是并联，故应闭合$\mathrm{S}_1$、$\mathrm{S}_3$。
3. 同时闭合$\mathrm{S}_1$、$\mathrm{S}_2$、$\mathrm{S}_3$时，导线直接连通电源正负极，电流不经过用电器，造成电源短路。
【答案】
$\mathrm{S_2}$；$\mathrm{S_1}$、$\mathrm{S_3}$；短路
【知识点】
串联和并联电路；电路的三种状态
【点评】
本题考查串并联电路的判断与电路故障分析，核心是理清开关闭合时的电流路径，属于基础电路题，需掌握串并联的特点和短路的概念。
【难度系数】
0.3
9.「2026广东河源月考，★☆」如图所示，现在许多宾馆都利用房卡取电。只有把房卡插入槽中，房间内的用电器才能使用。房卡的作用相当于
开关
，房间内各用电器之间是并
联的，电视机遥控器以两节干电池为电源，这两节干电池是串
联的。答案
9.答案 开关 并 串
解析 房卡可以控制房间内的整个电路,其作用相当于开关;房间内的用电器工作时互不影响,各用电器之间是并联的;电视机遥控器的两节干电池应串联使用。
解析 房卡可以控制房间内的整个电路,其作用相当于开关;房间内的用电器工作时互不影响,各用电器之间是并联的;电视机遥控器的两节干电池应串联使用。
解析
【分析】
要解决这道题，需结合生活实例理解电路相关概念：房卡能控制电路通断，对应电路元件的作用；房间用电器的连接方式依据工作是否相互影响判断；干电池的连接方式根据电源电压需求确定。
【解析】
1. 房卡的作用：房卡插入槽中，房间用电器才能工作，拔出后电路断开，用电器停止工作，说明房卡控制整个电路的通断，相当于电路中的开关。
2. 房间内用电器的连接：家庭电路中，各用电器工作时互不影响（如关闭电视不影响电灯使用），而并联电路的特点是各支路独立工作、互不影响，因此房间内各用电器是并联的。
3. 干电池的连接：一节干电池电压为1.5V，两节干电池串联时总电压为3V，符合遥控器的电源电压要求，因此两节干电池是串联的。
【答案】
开关 并 串
【知识点】
电路开关、并联电路、串联电路
【点评】
本题以生活中的宾馆房卡、家用电路、遥控器电源为实例，考查电路的基本概念，难度较低，体现了物理知识与生活的紧密联系。
【难度系数】
0.5
要解决这道题，需结合生活实例理解电路相关概念：房卡能控制电路通断，对应电路元件的作用；房间用电器的连接方式依据工作是否相互影响判断；干电池的连接方式根据电源电压需求确定。
【解析】
1. 房卡的作用：房卡插入槽中，房间用电器才能工作，拔出后电路断开，用电器停止工作，说明房卡控制整个电路的通断，相当于电路中的开关。
2. 房间内用电器的连接：家庭电路中，各用电器工作时互不影响（如关闭电视不影响电灯使用），而并联电路的特点是各支路独立工作、互不影响，因此房间内各用电器是并联的。
3. 干电池的连接：一节干电池电压为1.5V，两节干电池串联时总电压为3V，符合遥控器的电源电压要求，因此两节干电池是串联的。
【答案】
开关 并 串
【知识点】
电路开关、并联电路、串联电路
【点评】
本题以生活中的宾馆房卡、家用电路、遥控器电源为实例，考查电路的基本概念，难度较低，体现了物理知识与生活的紧密联系。
【难度系数】
0.5
10. 情境 素材 科技成就 「2026广东汕头期中，★★☆」如图甲所示，一款充电宝在给两部手机充电，这两部手机是
并联
（选填“串联”或“并联”）的；充电宝给两部手机充电的过程是将电能转化成化学
能；智能手机可以通过密码或指纹进行解锁，若乙图中的简单电路用小灯泡亮表示解锁，S₁、S₂分别表示密码和指纹解锁，B
（选填“A”或“B”）图能模拟智能手机解锁情况。答案
10.答案 并联 化学 B
解析 充电宝可以同时给两部手机充电,在充电的过程中,由于各手机之间互不影响,所以两部手机是并联的。充电宝给手机充电的过程是消耗电能的过程,电能转化为化学能储存在手机中。智能手机可以通过密码或指纹进行解锁,$\mathrm{S_1}$、$\mathrm{S_2}$ 分别表示密码和指纹解锁,说明两个开关可以独立工作、互不影响,其连接方式为并联,并联后与灯泡串联,所以 B 图能模拟智能手机解锁情况。
解析 充电宝可以同时给两部手机充电,在充电的过程中,由于各手机之间互不影响,所以两部手机是并联的。充电宝给手机充电的过程是消耗电能的过程,电能转化为化学能储存在手机中。智能手机可以通过密码或指纹进行解锁,$\mathrm{S_1}$、$\mathrm{S_2}$ 分别表示密码和指纹解锁,说明两个开关可以独立工作、互不影响,其连接方式为并联,并联后与灯泡串联,所以 B 图能模拟智能手机解锁情况。
解析
【分析】
本题需分三步分析：①判断两部手机的连接方式，根据串并联电路中用电器的工作特点，串联用电器互相影响，并联用电器互不影响，充电宝给两部手机充电时，两部手机可独立工作，据此判断；②分析充电过程的能量转化，充电宝充电时消耗电能，手机电池储存能量，据此判断能量转化形式；③判断模拟解锁的电路，密码和指纹解锁可单独工作，说明两个开关能独立控制电路，结合开关串并联的特点分析对应电路图。
【解析】
1. 手机连接方式：充电宝给两部手机充电时，两部手机独立工作、互不影响，符合并联电路的特点，因此两部手机是并联的；
2. 能量转化：充电宝给手机充电时，消耗电能，将电能转化为手机电池的化学能储存起来；
3. 解锁电路：密码（S₁）和指纹（S₂）解锁都能单独使小灯泡发光，说明S₁、S₂可独立控制电路，即两个开关并联，再与灯泡串联。图A中S₁、S₂串联，需同时闭合电路才导通，不符合要求；图B中S₁、S₂并联，任意一个开关闭合都能使电路导通，小灯泡发光，因此B图符合要求。
【答案】并联；化学；B
【知识点】并联电路特点、能量转化、开关连接
【点评】本题结合生活中的充电、手机解锁情境，考查基础电路知识，难度不大，需掌握串并联电路的判断方法、常见能量转化形式，结合实际情境分析即可。
【难度系数】0.7
本题需分三步分析：①判断两部手机的连接方式，根据串并联电路中用电器的工作特点，串联用电器互相影响，并联用电器互不影响，充电宝给两部手机充电时，两部手机可独立工作，据此判断；②分析充电过程的能量转化，充电宝充电时消耗电能，手机电池储存能量，据此判断能量转化形式；③判断模拟解锁的电路，密码和指纹解锁可单独工作，说明两个开关能独立控制电路，结合开关串并联的特点分析对应电路图。
【解析】
1. 手机连接方式：充电宝给两部手机充电时，两部手机独立工作、互不影响，符合并联电路的特点，因此两部手机是并联的；
2. 能量转化：充电宝给手机充电时，消耗电能，将电能转化为手机电池的化学能储存起来；
3. 解锁电路：密码（S₁）和指纹（S₂）解锁都能单独使小灯泡发光，说明S₁、S₂可独立控制电路，即两个开关并联，再与灯泡串联。图A中S₁、S₂串联，需同时闭合电路才导通，不符合要求；图B中S₁、S₂并联，任意一个开关闭合都能使电路导通，小灯泡发光，因此B图符合要求。
【答案】并联；化学；B
【知识点】并联电路特点、能量转化、开关连接
【点评】本题结合生活中的充电、手机解锁情境，考查基础电路知识，难度不大，需掌握串并联电路的判断方法、常见能量转化形式，结合实际情境分析即可。
【难度系数】0.7
