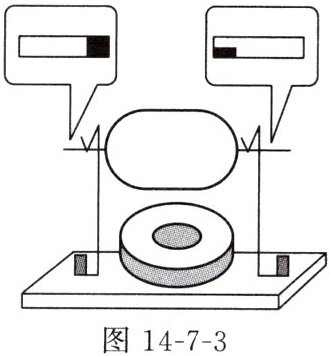

典题5 图14-7-3是小明制作的简易电动机模型，其线圈由漆包线绕成，将线圈一端的漆皮全部刮掉，另一端只刮掉半周，并在线圈下面放置一块磁体。将其与电源相连，闭合开关后，线圈转动起来了。关于此电动机模型，下列说法正确的是(
A.它是利用电磁感应原理工作的
B.线圈在转动时，始终受到磁场的力的作用
C.它工作时将电能转化为机械能
D.通过增大线圈中的电流可以改变线圈的转动方向
C
)。A.它是利用电磁感应原理工作的
B.线圈在转动时，始终受到磁场的力的作用
C.它工作时将电能转化为机械能
D.通过增大线圈中的电流可以改变线圈的转动方向
答案
5. C
解析
【分析】
要解决这道题，需掌握简易电动机的工作原理、能量转化、受力特点及转动方向的影响因素。首先明确：电动机的工作原理是通电导体在磁场中受力运动，而非电磁感应；线圈转动时，半周漆皮的作用是转过平衡位置时切断电流，此时线圈不受磁场力；电动机将电能转化为机械能；线圈转动方向由电流方向和磁场方向共同决定，与电流大小无关。接下来逐一分析选项即可判断对错。
【解析】
选项A：电动机的工作原理是通电导体在磁场中受到力的作用，电磁感应是发电机的工作原理，故A错误。
选项B：线圈转动时，当转到平衡位置时，由于另一端只刮了半周漆皮，此时电路被切断，线圈不受磁场力，靠惯性继续转动，并非始终受磁场力，故B错误。
选项C：电动机工作时消耗电能，使线圈转动获得机械能，因此将电能转化为机械能，故C正确。
选项D：线圈的转动方向由电流方向和磁场方向共同决定，增大线圈中的电流只能改变线圈的转动速度，无法改变转动方向，故D错误。
【答案】
C
【知识点】
电动机原理、电能转化、磁场对电流的作用
【点评】
本题考查简易电动机的相关知识，需区分电动机与发电机的原理，理解半周漆皮的作用，掌握转动方向和能量转化的知识点，属于基础题，易错点为混淆电磁感应与电动机原理、误判转动方向的影响因素。
【难度系数】
0.6
要解决这道题，需掌握简易电动机的工作原理、能量转化、受力特点及转动方向的影响因素。首先明确：电动机的工作原理是通电导体在磁场中受力运动，而非电磁感应；线圈转动时，半周漆皮的作用是转过平衡位置时切断电流，此时线圈不受磁场力；电动机将电能转化为机械能；线圈转动方向由电流方向和磁场方向共同决定，与电流大小无关。接下来逐一分析选项即可判断对错。
【解析】
选项A：电动机的工作原理是通电导体在磁场中受到力的作用，电磁感应是发电机的工作原理，故A错误。
选项B：线圈转动时，当转到平衡位置时，由于另一端只刮了半周漆皮，此时电路被切断，线圈不受磁场力，靠惯性继续转动，并非始终受磁场力，故B错误。
选项C：电动机工作时消耗电能，使线圈转动获得机械能，因此将电能转化为机械能，故C正确。
选项D：线圈的转动方向由电流方向和磁场方向共同决定，增大线圈中的电流只能改变线圈的转动速度，无法改变转动方向，故D错误。
【答案】
C
【知识点】
电动机原理、电能转化、磁场对电流的作用
【点评】
本题考查简易电动机的相关知识，需区分电动机与发电机的原理，理解半周漆皮的作用，掌握转动方向和能量转化的知识点，属于基础题，易错点为混淆电磁感应与电动机原理、误判转动方向的影响因素。
【难度系数】
0.6

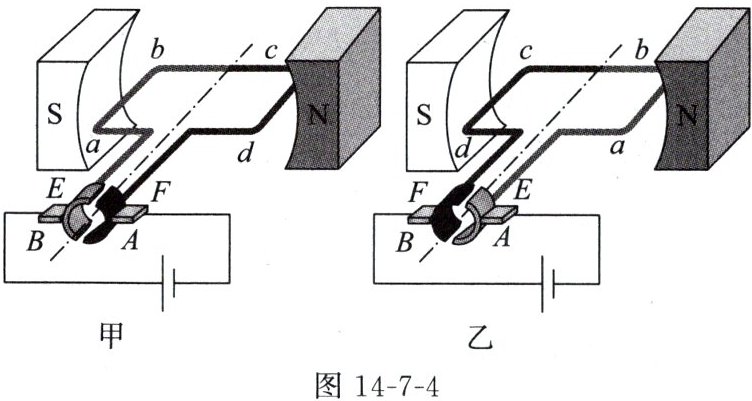

典题6 图14-7-4为直流电动机在两个不同时刻的工作示意图，下列分析不正确的是（
图14-7-4
A.在这两个时刻，导线ab中的电流方向不同
B.在这两个时刻，导线ab受到磁场的力的方向不同
C.导线ab和cd在乙时刻受到的磁场的力相互平衡
D.由上往下看，线圈中的电流方向均为顺时针方向
C
）。图14-7-4
A.在这两个时刻，导线ab中的电流方向不同
B.在这两个时刻，导线ab受到磁场的力的方向不同
C.导线ab和cd在乙时刻受到的磁场的力相互平衡
D.由上往下看，线圈中的电流方向均为顺时针方向
答案
6. C
解析
【分析】
要解决本题，需掌握直流电动机的工作原理、换向器的作用、通电导体在磁场中受力的影响因素及平衡力的条件。首先明确：直流电动机的换向器会在线圈转过平衡位置时自动改变线圈中的电流方向，从而改变受力方向，使线圈持续转动；通电导体在磁场中受力方向与电流方向、磁场方向有关；平衡力需满足“大小相等、方向相反、作用在同一直线、同一物体上”。再逐个分析选项判断正误。
【解析】
1. 分析选项A：甲、乙是线圈转动后的两个时刻，换向器随线圈转动切换接触的半环，导致导线ab所在支路的电流方向改变，因此ab中电流方向不同，A正确。
2. 分析选项B：通电导体在磁场中受力方向由电流方向和磁场方向决定，磁场方向不变，ab中电流方向改变，故受力方向不同，B正确。
3. 分析选项C：乙时刻，导线ab和cd受到的磁场力方向相反，但两个力未作用在同一直线上，且是使线圈转动的动力，不满足平衡力的条件，因此不是相互平衡的力，C错误。
4. 分析选项D：由上往下看，甲时刻线圈电流方向为顺时针；换向器切换电流方向后，乙时刻线圈整体电流方向仍为顺时针，保证线圈受力方向不变，持续转动，D正确。
【答案】
C
【知识点】
直流电动机、通电导体受力、换向器作用
【点评】
本题考查直流电动机的核心原理，关键是理解换向器的作用，区分通电导体受力方向的影响因素与平衡力的条件，易错点是误将线圈转动时的受力当作平衡力，需结合平衡条件仔细判断。
【难度系数】
0.5
要解决本题，需掌握直流电动机的工作原理、换向器的作用、通电导体在磁场中受力的影响因素及平衡力的条件。首先明确：直流电动机的换向器会在线圈转过平衡位置时自动改变线圈中的电流方向，从而改变受力方向，使线圈持续转动；通电导体在磁场中受力方向与电流方向、磁场方向有关；平衡力需满足“大小相等、方向相反、作用在同一直线、同一物体上”。再逐个分析选项判断正误。
【解析】
1. 分析选项A：甲、乙是线圈转动后的两个时刻，换向器随线圈转动切换接触的半环，导致导线ab所在支路的电流方向改变，因此ab中电流方向不同，A正确。
2. 分析选项B：通电导体在磁场中受力方向由电流方向和磁场方向决定，磁场方向不变，ab中电流方向改变，故受力方向不同，B正确。
3. 分析选项C：乙时刻，导线ab和cd受到的磁场力方向相反，但两个力未作用在同一直线上，且是使线圈转动的动力，不满足平衡力的条件，因此不是相互平衡的力，C错误。
4. 分析选项D：由上往下看，甲时刻线圈电流方向为顺时针；换向器切换电流方向后，乙时刻线圈整体电流方向仍为顺时针，保证线圈受力方向不变，持续转动，D正确。
【答案】
C
【知识点】
直流电动机、通电导体受力、换向器作用
【点评】
本题考查直流电动机的核心原理，关键是理解换向器的作用，区分通电导体受力方向的影响因素与平衡力的条件，易错点是误将线圈转动时的受力当作平衡力，需结合平衡条件仔细判断。
【难度系数】
0.5
典题7 我国高速列车采用了能量回收制动方式：列车到站前停止动力供电，继续向

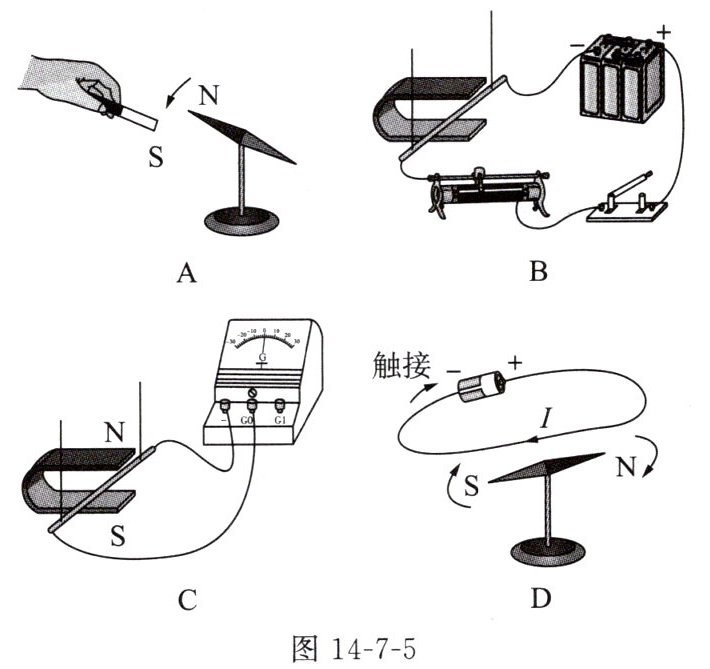

前运行，内部线圈随车轮转动，切割磁感线产生感应电流，把机械能转化为电能并进行回收。图14-7-5中与此工作原理相同的是(
前运行，内部线圈随车轮转动，切割磁感线产生感应电流，把机械能转化为电能并进行回收。图14-7-5中与此工作原理相同的是(
C
)。答案
7. C
解析
【分析】
本题需先明确高速列车能量回收的原理是电磁感应现象（闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，将机械能转化为电能），再逐一分析各选项对应的物理原理，找出与电磁感应原理一致的选项。
【解析】
选项A：图中展示的是异名磁极相互吸引的现象，属于磁极间的相互作用规律，与电磁感应无关，不符合题意。
选项B：图中有电源，通电导体在磁场中受力运动，是电动机的工作原理，将电能转化为机械能，不符合题意。
选项C：图中无电源，导体在磁场中切割磁感线时，灵敏电流计偏转产生感应电流，属于电磁感应现象，与题目原理相同，符合题意。
选项D：图中是奥斯特实验，说明通电导体周围存在磁场（电流的磁效应），属于电生磁现象，不符合题意。
【答案】
C
【知识点】
电磁感应、电流的磁效应、磁极间的相互作用
【点评】
本题考查电磁学中不同实验原理的辨析，需准确区分电磁感应、通电导体在磁场中受力、电流的磁效应等知识点，属于基础辨析题，难度适中。
【难度系数】
0.5
本题需先明确高速列车能量回收的原理是电磁感应现象（闭合电路的一部分导体在磁场中做切割磁感线运动，产生感应电流，将机械能转化为电能），再逐一分析各选项对应的物理原理，找出与电磁感应原理一致的选项。
【解析】
选项A：图中展示的是异名磁极相互吸引的现象，属于磁极间的相互作用规律，与电磁感应无关，不符合题意。
选项B：图中有电源，通电导体在磁场中受力运动，是电动机的工作原理，将电能转化为机械能，不符合题意。
选项C：图中无电源，导体在磁场中切割磁感线时，灵敏电流计偏转产生感应电流，属于电磁感应现象，与题目原理相同，符合题意。
选项D：图中是奥斯特实验，说明通电导体周围存在磁场（电流的磁效应），属于电生磁现象，不符合题意。
【答案】
C
【知识点】
电磁感应、电流的磁效应、磁极间的相互作用
【点评】
本题考查电磁学中不同实验原理的辨析，需准确区分电磁感应、通电导体在磁场中受力、电流的磁效应等知识点，属于基础辨析题，难度适中。
【难度系数】
0.5
