5. 小明利用铁架台、杠杆、钩码和弹簧测力计等器材探究杠杆的平衡条件，实验使用的钩码质量均相等，杠杆上每格长度均相等。

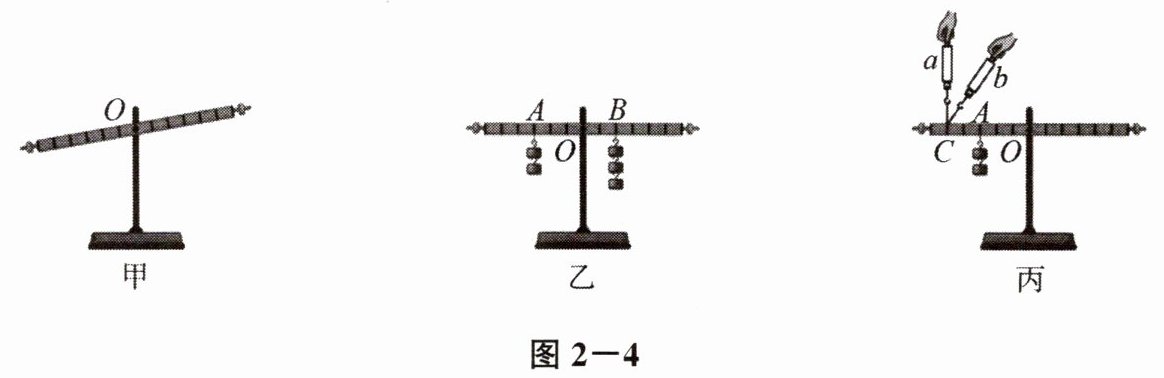

（1）当杠杆静止时如图2－4甲所示，为了方便测量力臂，需要调节杠杆在水平位置平衡，应当将杠杆的平衡螺母向（选填“右”或“左”）调节。

图2－4
（2）在杠杆两侧挂上钩码，设右侧钩码对杠杆施加的力为动力$F_1$，左侧钩码对杠杆施加的力为阻力$F_2$，测出杠杆平衡时的动力臂$l_1$和阻力臂$l_2$；多次换用不同数量的钩码，并改变钩码在杠杆上的位置，使杠杆在水平位置平衡，得到实验数据如表2－6所示。
表2－6
|次数|动力$F_1$/N|动力臂$l_1$/cm|阻力$F_2$/N|阻力臂$l_2$/cm|
|----|----|----|----|----|
|1|0.5|20.0|1.0|10.0|
|2|1.0|15.0|1.5|10.0|
|3|1.5|10.0|0.5|30.0|
|…| | | | |
分析表中的数据，得到杠杆的平衡条件是：。
（3）本次探究进行多次实验的目的是。
A. 减小实验误差 B. 寻找普遍规律
（4）如图2－4乙所示，将A、B位置的钩码个数都减少一个，杠杆将会（选填“仍然平衡”“左端下沉”或“右端下沉”）。
（5）如图2－4丙所示，用弹簧测力计先后在a、b位置拉杠杆上同一点C，杠杆都在水平位置平衡，弹簧测力计在a位置竖直向上的拉力为$F_a$，在b位置斜向上的拉力为$F_b$，则$F_a$$F_b$（选填“大于”“等于”或“小于”）。

(1) 右
(2) $F_1l_1=F_2l_2$
(3) B
(4) 右端下沉
(5) 小于

【分析】
本题围绕杠杆平衡条件的探究展开，需结合杠杆调节、平衡条件、多次实验目的、力矩计算及力臂对拉力的影响等知识点分析：
1. 调节杠杆平衡时，平衡螺母向杠杆上翘的一端调节，使杠杆水平平衡便于测量力臂；
2. 通过分析实验数据，计算动力与动力臂、阻力与阻力臂的乘积，总结平衡条件；
3. 探究类实验多次实验的目的通常是寻找普遍规律，避免偶然性；
4. 计算改变钩码后的左右两侧力矩，比较大小判断杠杆状态；
5. 斜拉时力臂变小，根据杠杆平衡条件判断力的大小关系。
【解析】
（1）图甲中杠杆左端下沉、右端上翘，为使杠杆在水平位置平衡，应将平衡螺母向右调节（平衡螺母向杠杆上翘的一端调节）；
（2）分析表格数据：
第1次：$F_1l_1=0.5N×20.0cm=10N·cm$，$F_2l_2=1.0N×10.0cm=10N·cm$，两者相等；
第2次：$F_1l_1=1.0N×15.0cm=15N·cm$，$F_2l_2=1.5N×10.0cm=15N·cm$，两者相等；
第3次：$F_1l_1=1.5N×10.0cm=15N·cm$，$F_2l_2=0.5N×30.0cm=15N·cm$，两者相等；
因此杠杆平衡条件为$F_1l_1=F_2l_2$；
（3）本次探究是为了总结杠杆平衡的普遍规律，多次实验是为了避免偶然性，寻找普遍规律，故选B；
（4）设每个钩码重力为$G$，每格长度为$L$，支点为$O$：
原来A点（左侧）：$2G$，力臂$3L$；B点（右侧）：$3G$，力臂$2L$，平衡；
减少1个钩码后，左侧力矩：$1G×3L=3GL$，右侧力矩：$2G×2L=4GL$；
右侧力矩大于左侧，故杠杆右端下沉；
（5）弹簧测力计在a位置竖直向上拉时，力臂为$OC$的长度；在b位置斜向上拉时，力臂是支点到斜拉力作用线的垂直距离，该力臂小于$OC$的长度；
根据杠杆平衡条件$F_1l_1=F_2l_2$，阻力和阻力臂不变时，动力臂越小，动力越大，因此$F_a ＜ F_b$。
【答案】
(1) 右；(2) $F_1l_1=F_2l_2$；(3) B；(4) 右端下沉；(5) 小于
【知识点】
杠杆平衡条件；杠杆调节；力臂
【点评】
本题全面考查杠杆平衡条件的探究过程，涵盖调节、实验结论、多次实验目的、力矩计算及力臂对拉力的影响，需熟练掌握杠杆相关知识点，注意斜拉时力臂的变化，是杠杆部分的典型基础题。
【难度系数】
0.3
