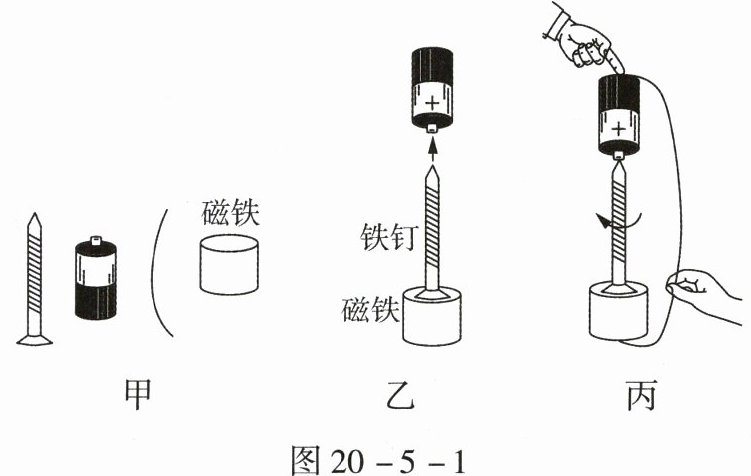

1. 用一个铁钉、一节电池、一根电线和一个纽扣强磁铁,可组装成一个演示用的简易电动机,组装过程如图 20 - 5 - 1 甲、乙、丙所示。

(1) 图 20 - 5 - 1 乙中,铁钉和磁铁连起来后就能竖直地吸在电池正极。铁钉与磁铁间的吸引力(选填“大于”或“小于”)磁铁所受的重力；若磁铁的 N 极朝上,则磁化后的铁钉的尖端为(选填“N”或“S”)极。
(2) 图 20 - 5 - 1 丙中,用电线把电池的负极和磁铁连接起来,就有电流通过磁铁和铁钉,铁钉中电流方向是(选填“向上”或“向下”)的；通电的铁钉由于受到了的作用而开始旋转。
(3) 这个简易电动机工作时,将电能转化为能。
(4) 图 20 - 5 - 1 丙中,若要改变铁钉的转动方向,可以改变方向。电动机转动起来后,导线下端应间歇性地接触磁铁,这样做的好处是(填选项前字母)。
A. 可以加快转动速度
B. 防止铁钉被磁化
C. 防止电流通过时产生过多热量

1.
(1)大于 N
(2)向下 磁场
(3)机械
(4)电流 C
【解析】
(1)磁铁不掉落,说明铁钉与磁铁间的吸引力大于磁铁所受的重力;若磁铁的N极朝上,S极朝下,则磁化后的铁钉根据异名磁极相互吸引可得铁钉的尖端为N极。
(2)电源外部电流从正极流向负极,故题图丙中,用电线把电池的负极和磁铁连接起来,通过铁钉的电流方向向下;当有电流通过磁铁和铁钉时,通电的铁钉会受到磁场力的作用而开始旋转,这就是一个简易的电动机。
(3)电动机工作时,消耗电能,铁钉转动,获得了机械能,是将电能转化为机械能。
(4)通电导体在磁场中的受力方向与电流方向及磁场方向有关,演示时,若要改变铁钉的转动方向,可以改变电流的方向或者磁场的方向;电动机转动起来后,电流通过磁铁的时间越长,产生的热量越多,其温度越高,磁铁磁性减弱;导线下端间歇性地接触磁铁,这样做可以防止电流通过时产生过多热量,选项C符合题意,选项A、B不符合题意。
