1.在如图所示的电路中，电源电压恒定，闭合开关S、S₁和S₂，灯L₁、L₂都正常发光。下列说法正确的是（
A.电流表A₂测通过灯L₂的电流
B.电流表A₁和A₂的示数相等
C.断开S₂，电流表A₂的示数变小
D.断开S₂，灯L₁变暗
C
）。A.电流表A₂测通过灯L₂的电流
B.电流表A₁和A₂的示数相等
C.断开S₂，电流表A₂的示数变小
D.断开S₂，灯L₁变暗
答案
1.C
解析
【分析】首先明确电路结构：闭合开关S、S₁和S₂时，灯L₁与L₂并联。电流表A₁与L₁串联，测量通过L₁的电流；电流表A₂在干路，测量干路的总电流（等于L₁和L₂的电流之和）。接下来结合并联电路的电流规律，逐一分析选项，判断各说法的正误。
【解析】
当闭合开关S、S₁和S₂时，L₁与L₂并联：
1. 电流表A₁与L₁串联，测L₁的电流I₁；电流表A₂在干路，测干路总电流I=I₁+I₂（I₂为L₂的电流）。
2. 选项分析：
A选项：A₂测的是干路电流，不是L₂的电流，A错误；
B选项：A₁示数为I₁，A₂示数为I₁+I₂，两者不相等，B错误；
C选项：断开S₂后，L₂支路断开，电路中只有L₁工作，此时A₂的示数等于I₁，而原来A₂示数为I₁+I₂，因此A₂示数变小，C正确；
D选项：断开S₂后，L₁两端电压仍等于电源电压，L₁的电阻不变，根据I=U/R，通过L₁的电流不变，实际功率P=UI也不变，所以灯L₁亮度不变，D错误。
【答案】C
【知识点】并联电路电流规律；电流表的使用
【点评】本题考查并联电路的电流特点及电流表的测量对象，解题关键是先正确判断电路连接方式和各电流表的测量范围，再分析开关通断对电路的影响，属于基础电路分析题。
【难度系数】0.6
【解析】
当闭合开关S、S₁和S₂时，L₁与L₂并联：
1. 电流表A₁与L₁串联，测L₁的电流I₁；电流表A₂在干路，测干路总电流I=I₁+I₂（I₂为L₂的电流）。
2. 选项分析：
A选项：A₂测的是干路电流，不是L₂的电流，A错误；
B选项：A₁示数为I₁，A₂示数为I₁+I₂，两者不相等，B错误；
C选项：断开S₂后，L₂支路断开，电路中只有L₁工作，此时A₂的示数等于I₁，而原来A₂示数为I₁+I₂，因此A₂示数变小，C正确；
D选项：断开S₂后，L₁两端电压仍等于电源电压，L₁的电阻不变，根据I=U/R，通过L₁的电流不变，实际功率P=UI也不变，所以灯L₁亮度不变，D错误。
【答案】C
【知识点】并联电路电流规律；电流表的使用
【点评】本题考查并联电路的电流特点及电流表的测量对象，解题关键是先正确判断电路连接方式和各电流表的测量范围，再分析开关通断对电路的影响，属于基础电路分析题。
【难度系数】0.6

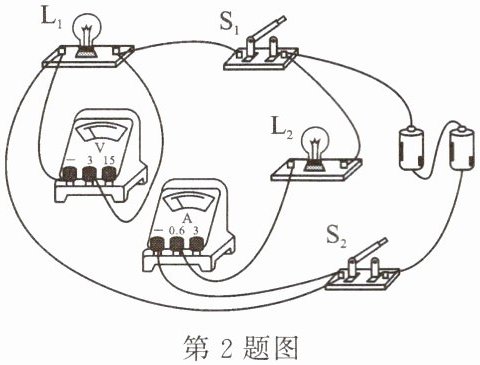

2. 在如图所示的电路中，闭合开关$\mathrm{S}_{1}$、$\mathrm{S}_{2}$，小灯泡$\mathrm{L}_{1}$和$\mathrm{L}_{2}$均正常发光，电流表和电压表均有示数。下列关于电路的分析正确的是（
A.小灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联
B.电流表测量电路的总电流
C.若只断开$\mathrm{S}_{1}$，小灯泡$\mathrm{L}_{1}$熄灭，$\mathrm{L}_{2}$正常发光
D.若灯$\mathrm{L}_{1}$突然熄灭，是因为电压表发生断路
C
）。A.小灯泡$\mathrm{L}_{1}$与$\mathrm{L}_{2}$串联
B.电流表测量电路的总电流
C.若只断开$\mathrm{S}_{1}$，小灯泡$\mathrm{L}_{1}$熄灭，$\mathrm{L}_{2}$正常发光
D.若灯$\mathrm{L}_{1}$突然熄灭，是因为电压表发生断路
答案
2.C
解析
【分析】
解决本题需先理清电流路径，确定电路的连接方式、电表测量对象，再结合开关作用分析用电器工作情况：闭合S₁、S₂时，从电源正极出发，沿电流方向判断支路数量确定串并联；看电流表与哪个用电器串联确定测量对象；分析断开开关时各支路通断，以及用电器故障原因，逐一判断选项。
【解析】
1. 判断电路连接方式：闭合S₁、S₂时，电流从电源正极流出，经S₂后分为两条独立支路：① 支路：S₂→L₂→电流表→电源负极；② 支路：S₂→L₁→S₁→电源负极。因此L₁与L₂为并联关系，故A选项（串联）错误。
2. 判断电流表测量对象：电流表与L₂串联在其支路中，仅测量L₂支路的电流，并非电路总电流，故B选项错误。
3. 分析断开S₁的影响：S₁是L₁支路的控制开关，只断开S₁时，L₁所在支路断开，L₁熄灭；而L₂支路的通路不受S₁影响（S₂仍闭合），因此L₂正常发光，故C选项正确。
4. 分析L₁熄灭的原因：电压表并联在L₁两端，电压表断路不会改变L₁支路的通断状态，若L₁突然熄灭，应为L₁支路断路（如L₁损坏、支路导线断开等），故D选项错误。
【答案】
C
【知识点】
并联电路、电流表使用、电路故障分析
【点评】
本题考查基础电路分析，需掌握电流路径判断串并联、电表测量对象的确定方法，以及开关对支路的控制作用，是初中电路的核心基础题型，需熟练掌握。
【难度系数】
0.5
解决本题需先理清电流路径，确定电路的连接方式、电表测量对象，再结合开关作用分析用电器工作情况：闭合S₁、S₂时，从电源正极出发，沿电流方向判断支路数量确定串并联；看电流表与哪个用电器串联确定测量对象；分析断开开关时各支路通断，以及用电器故障原因，逐一判断选项。
【解析】
1. 判断电路连接方式：闭合S₁、S₂时，电流从电源正极流出，经S₂后分为两条独立支路：① 支路：S₂→L₂→电流表→电源负极；② 支路：S₂→L₁→S₁→电源负极。因此L₁与L₂为并联关系，故A选项（串联）错误。
2. 判断电流表测量对象：电流表与L₂串联在其支路中，仅测量L₂支路的电流，并非电路总电流，故B选项错误。
3. 分析断开S₁的影响：S₁是L₁支路的控制开关，只断开S₁时，L₁所在支路断开，L₁熄灭；而L₂支路的通路不受S₁影响（S₂仍闭合），因此L₂正常发光，故C选项正确。
4. 分析L₁熄灭的原因：电压表并联在L₁两端，电压表断路不会改变L₁支路的通断状态，若L₁突然熄灭，应为L₁支路断路（如L₁损坏、支路导线断开等），故D选项错误。
【答案】
C
【知识点】
并联电路、电流表使用、电路故障分析
【点评】
本题考查基础电路分析，需掌握电流路径判断串并联、电表测量对象的确定方法，以及开关对支路的控制作用，是初中电路的核心基础题型，需熟练掌握。
【难度系数】
0.5

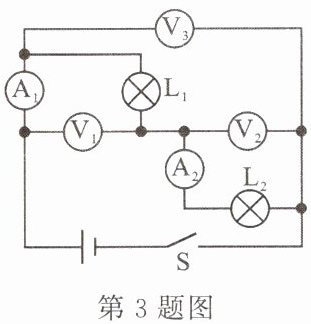

3. 如图，开关S闭合后，电流表的示数分别为$I_1$、$I_2$，电压表的示数分别为$U_1$、$U_2$、$U_3$，$\mathrm{L}_1$的电阻小于$\mathrm{L}_2$的电阻，则下列关系正确的是（
A.$I_1＞I_2$
B.$U_1＞U_2$
C.$U_1+U_2=U_3$
D.$U_1=U_2=U_3$
C
）。A.$I_1＞I_2$
B.$U_1＞U_2$
C.$U_1+U_2=U_3$
D.$U_1=U_2=U_3$
答案
3.C
解析
【分析】首先分析电路连接：开关S闭合后，电流依次经过A₁、L₁、A₂、L₂，说明L₁与L₂串联；电流表A₁、A₂均串联在电路中，测量串联电路的电流；电压表V₁并联在L₁两端，测L₁的电压U₁，V₂并联在L₂两端，测L₂的电压U₂，V₃并联在电源两端，测总电压U₃。根据串联电路的电流、电压规律判断各选项。
【解析】由电路可知，L₁与L₂串联，串联电路中电流处处相等，因此I₁=I₂，故A选项错误；电压表V₁测L₁两端电压U₁，V₂测L₂两端电压U₂，V₃测总电压U₃，根据串联电路电压规律：总电压等于各部分电压之和，即U₁+U₂=U₃，故C选项正确；因L₁电阻小于L₂电阻，串联电路电流相同，由U=IR可知U₁＜U₂，故B选项错误；D选项中U₁=U₂=U₃不符合串联电路电压规律，错误。
【答案】C
【知识点】串联电路电流规律，串联电路电压规律，电压表的使用
【点评】本题考查串联电路的电流、电压特点，解题关键是正确分析电路结构，明确各电表的测量对象，再结合相关规律判断选项。
【难度系数】0.6
【解析】由电路可知，L₁与L₂串联，串联电路中电流处处相等，因此I₁=I₂，故A选项错误；电压表V₁测L₁两端电压U₁，V₂测L₂两端电压U₂，V₃测总电压U₃，根据串联电路电压规律：总电压等于各部分电压之和，即U₁+U₂=U₃，故C选项正确；因L₁电阻小于L₂电阻，串联电路电流相同，由U=IR可知U₁＜U₂，故B选项错误；D选项中U₁=U₂=U₃不符合串联电路电压规律，错误。
【答案】C
【知识点】串联电路电流规律，串联电路电压规律，电压表的使用
【点评】本题考查串联电路的电流、电压特点，解题关键是正确分析电路结构，明确各电表的测量对象，再结合相关规律判断选项。
【难度系数】0.6
