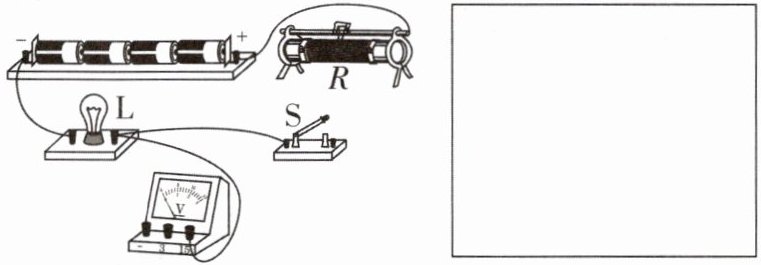

1[2026贵州遵义期中,中]请用笔画线代替导线将如图所示的电路连接完整。要求:闭合开关后,电流表测量通过灯泡L的电流;当滑动变阻器的滑片P向右移动时,灯泡L的亮度变小;导线不能交叉。

1.

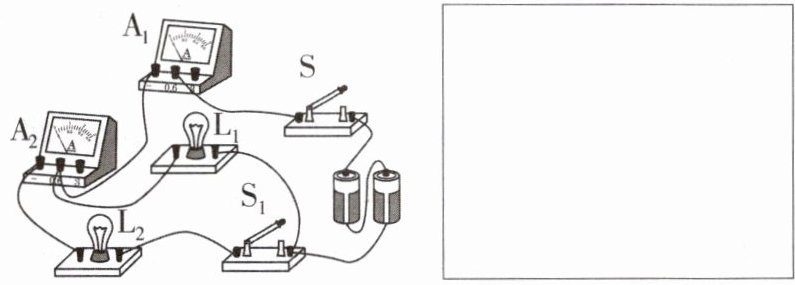

2[2025黑龙江大庆期中,中]根据电路图,用笔画线代替导线连接实物图。要求:
①电压表所选量程为$0∼ 3\ \mathrm{V}$,电流表所选量程为$0∼ 0.6\ \mathrm{A}$;②滑动变阻器的滑片置于$a$端时,接入电路的阻值最大。

2.

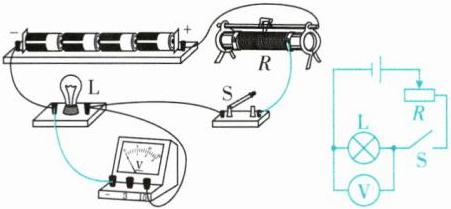

3[中]根据实物图在方框中画出电路图。

3.

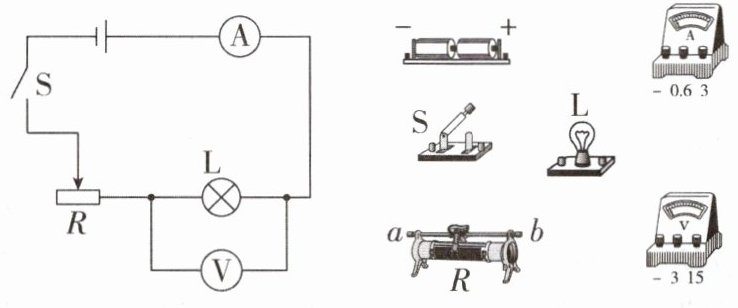

4[2026重庆九龙坡区期末，中]如图所示，有两根导线尚未连接，请以笔画线代替导线将其补全。要求：电压表测小灯泡两端的电压；闭合开关，当变阻器的滑片向右移动时，灯泡变亮。并在方框中画出电路图。

4.

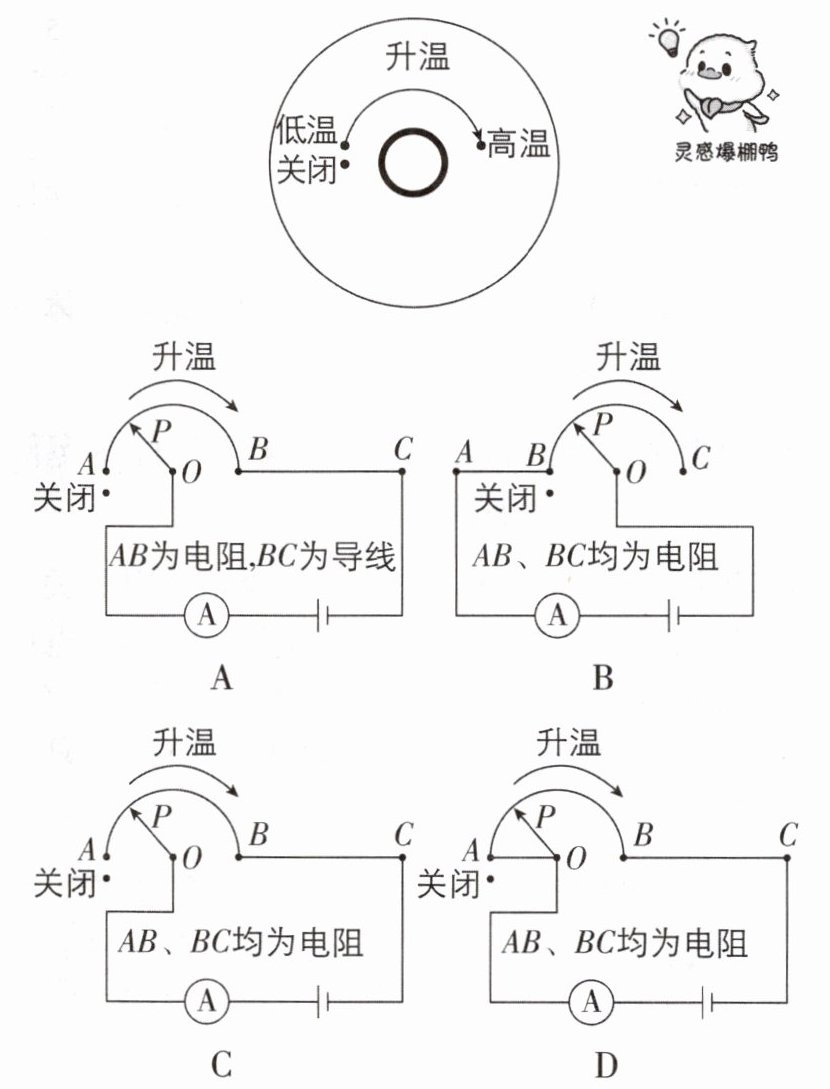

5[中]小金根据如图所示的电加热眼罩开关的功能，设计了开关控制电路，可通过金属旋转滑片连续微调加热，其电路设计要求：①电阻忽略不计的金属旋转滑片OP能控制电路通断，且不能出现短路；②滑片OP顺时针旋转时电流表的示数变大（即升温）。下列符合以上设计要求的电路是（）

5. C
【解析】A 图中 AB 为电阻,BC 为导线,当滑片滑到 B 点时,会造成电源短路,故 A 错误;B 图中 AB、BC 均为电阻,即定值电阻 AB 与变阻器串联,滑片顺时针转动时,变阻器接入电路的电阻增大,电路中电流减小,即电流表的示数减小,所以是降温,故 B 错误;C 图中 AB、BC 均为电阻,即定值电阻 BC 与变阻器串联,滑片顺时针转动时,变阻器接入电路的电阻减小,电路中电流增大,即电流表的示数变大,所以是升温,且无论怎么调节滑片都不会出现短路,也能实现电路的通断,故 C 正确;D 图中 AB、BC 均为电阻,但当滑片 OP 在关闭挡时,OA 是接通的,此时电路中仍然有电流,即不能控制电路断开,故 D 错误。故选 C。
