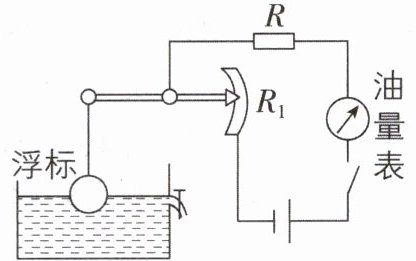

1[2025山东泰安质检,中]如图是自动测定油箱内油量的装置,当油位上升时,关于油量表和$R_1$接入电路中的电阻情况,下列说法正确的是 ()


A.油量表相当于电流表,$R_1$接入电路的电阻变大
B.油量表相当于电流表,$R_1$接入电路的电阻变小
C.油量表相当于电压表,$R_1$接入电路的电阻变大
D.油量表相当于电压表,$R_1$接入电路的电阻变小

1. B
【解析】由图可知,油量表串联在电路中,所以油量表是由电流表改装而成的;由图可知,油位上升时,浮标上移,在杠杆的作用下滑片下移,$R_1$接入电路中的电阻变小,故B正确。

2[2025江苏南通期末,中]如图,S为单刀三掷开关,A、B、C为三个触点,MM'和NN'为两根相同的电阻丝,下列说法正确的是 ()


A.S和A接触,P向右移动灯泡变暗
B.S和B接触,P向右移动灯泡变亮
C.S和C接触,P向左移动灯泡变亮
D.S和C接触,P向右移动灯泡变暗

2. A
【解析】S和A接触,MP、NP段电阻丝接入电路,P向右移动,MP、NP段接入电路的电阻丝长度增大,则电路中的电阻变大,电路中的电流变小,灯泡变暗,故A正确;S和B接触,M'P、NP段电阻丝接入电路,P向右移动时,M'P、NP段接入电路的电阻丝的总长度不变,电路中的电阻不变,电路中的电流不变,灯泡亮度不变,故B错误;S和C接触,NN'电阻丝全部接入电路,无论P怎样移动,电阻丝接入电路的长度均不变,则电路中的电阻不变,电路中的电流不变,灯泡亮度不变,故C、D错误。

3[2026江苏常州期末,中]将两个滑动变阻器按如图所示的方法连接,如果把a、b两根导线接入电路中,要使这两个变阻器接入电路中的总电阻最大,滑片$P_1$、$P_2$的位置分别是 ()


A.$P_1$放在最右端,$P_2$放在最右端
B.$P_1$放在最左端,$P_2$放在最左端
C.$P_1$放在最右端,$P_2$放在最左端
D.$P_1$放在最左端,$P_2$放在最右端

3. D
【解析】根据题意要求,图中的两个滑动变阻器是串联接入电路的,要使接入电路的总电阻最大,必须让每个变阻器的电阻丝全部接入电路。对于左边的变阻器来说,滑片右端电阻丝接入电路,所以应该把滑片$P_1$放在最左端;对于右边的变阻器来说,滑片左端电阻丝接入电路,所以应该把滑片$P_2$放在最右端。故选D。

4[2026辽宁沈阳期中,中]一位同学设计了一个风力测定仪,如图所示,金属杆OC可绕O转动,金属杆C端连接着一块受风板。无风时OC是竖直的,风越强,OC偏转的角度越大。AB是一段圆弧形电阻,P点是金属杆与圆弧形电阻相接触的点,电路中接有一个小灯泡,测风力时,闭合开关S即可。通过分析可知:金属杆OC与圆弧形电阻AB组合在一起相当于一个,通过观察小灯泡的可以粗略地知道风力的大小,在物理学中这种研究方法叫法;电源电压一定时,风力越(填“大”或“小”),灯泡越暗(灯泡电阻不变)。

e刷素养 走向重高

4. 滑动变阻器 亮度 转换 小
【解析】无风时OC是竖直的,AB段全部连入电路,有风时,OC偏转一定的角度,连入电路的电阻变为BP段,连入电路的电阻随风力的大小而改变,所以,金属杆OC与圆弧形电阻AB组合在一起相当于一个滑动变阻器。风越强,OC偏转的角度越大,BP段越短,AB连入电路的电阻越小,电源电压不变,电路中的电流越大,灯泡越亮,所以可以通过灯泡的亮度判断风力的大小,这就是常用的转换法。在电源电压一定时,风力越小,AB连入电路的电阻越大,所以电路中的电流越小,灯泡越暗。

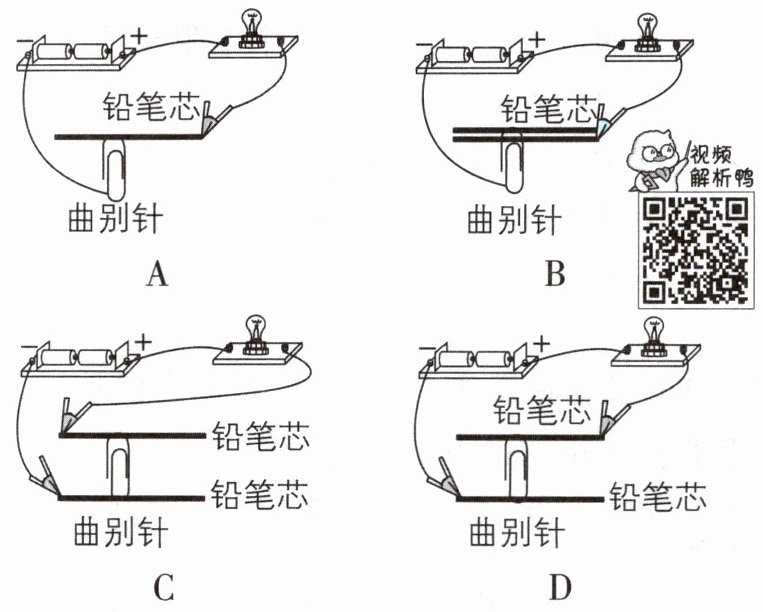

5 核心素养科学思维 [2026 河南郑州期末,中]在“设计制作调光灯”的实践活动中,同学们用相同的铅笔芯、曲别针、导线夹、电源(电压不变)等器材设计了如图所示的四种方案(导线夹、曲别针和铅笔芯均接触良好),当曲别针从铅笔芯的一端滑动到另一端时,小灯泡的亮度变化最大的是 ()

5. C
【解析】设每根铅笔芯的电阻为R。A图中,曲别针在铅笔芯左端时,铅笔芯连入电路的阻值为R,曲别针在铅笔芯右端时,铅笔芯连入电路的阻值为0,阻值变化范围是0~R;B图中两根铅笔芯并联,铅笔芯的总横截面积比A图中的大,曲别针在铅笔芯左端时,铅笔芯连入电路的阻值为R',R'＜R,曲别针在铅笔芯右端时,铅笔芯连入电路的阻值为0,阻值变化范围是0~R'(R'＜R);C图中,曲别针在铅笔芯左端时,铅笔芯连入电路的阻值为0,曲别针在铅笔芯右端时,铅笔芯连入电路的长度比图A中的长,阻值为R'',R''＞R,阻值变化范围是0~R''(R''＞R);D图中,当曲别针从铅笔芯的一端滑动到另一端时,铅笔芯连入电路的长度、横截面积均不变,阻值始终为R。综上可知,当曲别针从铅笔芯的一端滑动到另一端时,C图中铅笔芯连入电路的阻值变化最大,电路中的电流变化最大,则小灯泡的亮度变化最大。故C符合题意,A、B、D不符合题意。故选C。
