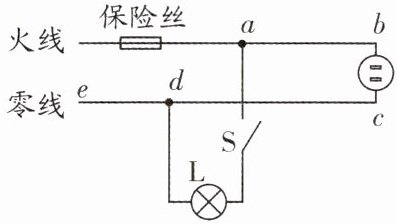

9. (2024·宣城一模)如图所示是小明家里的部分照明电路,他闭合了开关S(家中其他用电器均处于断开状态),白炽灯L不亮,经检查保险丝完好,把测电笔分别插入插座的两孔,氖管均发光,造成这一现象的原因可能是
ed之间断路
(填“bc之间短路”“cd之间断路”或“ed之间断路”)。答案
9. ed之间断路 解析:由于保险丝完好,则电路中没有短路现象;把测电笔分别插入插座的两孔,氖管均发光,则插座的两孔均与火线相连,所以白炽灯 L 的灯丝完好,闭合开关 S,白炽灯 L 不亮,所以 ed 之间断路。
解析
【分析】
要解决该家庭电路故障问题，需逐步分析：首先，保险丝完好说明电路无短路故障，可排除“bc之间短路”；其次，测电笔插入插座两孔均发光，说明插座的两个孔都与火线连通，原本应接零线的插座孔也带电，说明零线在插座到进户零线之间断路；结合电路结构，进户零线的ed段是故障位置，因此需判断故障为ed之间断路。
【解析】
1. 保险丝完好，说明电路中没有短路现象，故排除“bc之间短路”；
2. 测电笔插入插座两孔均发光，表明插座的两个孔都与火线相连：插座的b孔接火线（a点），正常发光；插座的c孔原本应接零线，现在发光，说明c孔通过导线与火线连通，即零线在c孔到进户零线之间断开；
3. 结合电路，若ed之间断路，进户零线在d点到e点之间断开，d点会通过灯泡L、开关S与火线连通，使得插座的c孔也与火线连通，因此测电笔插两孔都发光；同时灯泡L因零线断路无法形成闭合回路，导致灯不亮，符合题目现象。
【答案】
ed之间断路
【知识点】
家庭电路故障分析、测电笔的使用
【点评】
本题考查家庭电路故障的判断，需结合测电笔的发光原理和电路通路情况分析，核心是理解测电笔氖管发光说明接触点与火线连通，进而定位断路位置。
【难度系数】
0.5
要解决该家庭电路故障问题，需逐步分析：首先，保险丝完好说明电路无短路故障，可排除“bc之间短路”；其次，测电笔插入插座两孔均发光，说明插座的两个孔都与火线连通，原本应接零线的插座孔也带电，说明零线在插座到进户零线之间断路；结合电路结构，进户零线的ed段是故障位置，因此需判断故障为ed之间断路。
【解析】
1. 保险丝完好，说明电路中没有短路现象，故排除“bc之间短路”；
2. 测电笔插入插座两孔均发光，表明插座的两个孔都与火线相连：插座的b孔接火线（a点），正常发光；插座的c孔原本应接零线，现在发光，说明c孔通过导线与火线连通，即零线在c孔到进户零线之间断开；
3. 结合电路，若ed之间断路，进户零线在d点到e点之间断开，d点会通过灯泡L、开关S与火线连通，使得插座的c孔也与火线连通，因此测电笔插两孔都发光；同时灯泡L因零线断路无法形成闭合回路，导致灯不亮，符合题目现象。
【答案】
ed之间断路
【知识点】
家庭电路故障分析、测电笔的使用
【点评】
本题考查家庭电路故障的判断，需结合测电笔的发光原理和电路通路情况分析，核心是理解测电笔氖管发光说明接触点与火线连通，进而定位断路位置。
【难度系数】
0.5
10. (2025·宜宾中考)如图为家庭电路的一部分。请在图中补充完整正确使用开关控制三孔插座的电路图。
答案
10. 如图所示
解析:开关和三孔插座串联后接到火线上,三孔插座的正确接法是“左零右火上接地”。
解析
【分析】要完成开关控制三孔插座的电路，需牢记家庭电路的接线规则：①开关应接在火线上，断开开关时插座与火线断开，保障安全；②三孔插座遵循“左零右火上接地”的接线原则，左孔接零线、右孔接火线、上孔接地线。解题时先明确火线、零线、地线的位置，再按规则连接开关与插座即可。
【解析】根据家庭电路安全接线要求：1. 开关与三孔插座串联，且开关接在火线上，确保断开开关时插座不带电；2. 三孔插座按“左零右火上接地”接线：左孔连接零线，右孔连接经开关后的火线，上孔连接接地线。据此补充电路：将开关一端接火线，另一端接三孔插座的右孔；三孔插座左孔接零线，上孔接接地线。
【答案】如图所示（对应补充后的正确电路图）
【知识点】家庭电路连接、三孔插座接线、开关控制电路
【点评】本题考查家庭电路的基础接线规则，是中考常见的基础题型，需牢记核心接线原则，难度适中。
【难度系数】0.6
【解析】根据家庭电路安全接线要求：1. 开关与三孔插座串联，且开关接在火线上，确保断开开关时插座不带电；2. 三孔插座按“左零右火上接地”接线：左孔连接零线，右孔连接经开关后的火线，上孔连接接地线。据此补充电路：将开关一端接火线，另一端接三孔插座的右孔；三孔插座左孔接零线，上孔接接地线。
【答案】如图所示（对应补充后的正确电路图）
【知识点】家庭电路连接、三孔插座接线、开关控制电路
【点评】本题考查家庭电路的基础接线规则，是中考常见的基础题型，需牢记核心接线原则，难度适中。
【难度系数】0.6
11. (2025·天津中考)图甲是小明房间的一个插座,用测电笔测试A孔时氖管发光。他想把图乙中的插头插入插座中,下列说法正确的是 (
A.A孔与零线相连
B.D脚插入A孔更安全
C.D脚插入B孔更安全
D.D脚插入A孔和B孔同样安全
B
)A.A孔与零线相连
B.D脚插入A孔更安全
C.D脚插入B孔更安全
D.D脚插入A孔和B孔同样安全
答案
11. B 解析:用测电笔测试A孔时氖管发光,说明A孔接的是火线,开关要接在火线上,所以插头的插脚 D 应该插入 A 孔,选项 B 正确,ACD 错误。
解析
【分析】
首先回忆测电笔的功能：氖管发光说明接触的是火线，由此判断A孔为火线、B孔为零线。家庭电路的安全原则要求开关必须接在火线上，这样断开开关时，用电器与火线断开，避免触电。插头的D脚连接开关，需接入火线才能保证安全，据此分析选项。
【解析】
1. 用测电笔测试A孔时氖管发光，说明A孔与火线相连，B孔与零线相连，因此选项A错误。
2. 家庭电路中，开关应接在火线上，断开开关时用电器不带电，更安全。插头的D脚连接开关，所以D脚插入A孔（火线）更安全，故选项B正确，C、D错误。
【答案】
B
【知识点】
家庭电路连接、测电笔使用
【点评】
本题考查家庭电路的安全连接及测电笔的使用，属于基础题型，需牢记开关接火线的安全规则。
【难度系数】
0.6
首先回忆测电笔的功能：氖管发光说明接触的是火线，由此判断A孔为火线、B孔为零线。家庭电路的安全原则要求开关必须接在火线上，这样断开开关时，用电器与火线断开，避免触电。插头的D脚连接开关，需接入火线才能保证安全，据此分析选项。
【解析】
1. 用测电笔测试A孔时氖管发光，说明A孔与火线相连，B孔与零线相连，因此选项A错误。
2. 家庭电路中，开关应接在火线上，断开开关时用电器不带电，更安全。插头的D脚连接开关，所以D脚插入A孔（火线）更安全，故选项B正确，C、D错误。
【答案】
B
【知识点】
家庭电路连接、测电笔使用
【点评】
本题考查家庭电路的安全连接及测电笔的使用，属于基础题型，需牢记开关接火线的安全规则。
【难度系数】
0.6
12. 用带指示灯的开关控制阳台的电灯；闭合开关，两灯都亮；断开开关，两灯都灭。使用过程中发现：指示灯因断路不亮，电灯照常发亮。下列连接方式符合上述现象的是（
C
）答案
12. C 解析:A.指示灯因断路不亮,电灯照常发亮,说明指示灯和电灯是独立工作的,指示灯和电灯是并联的,故 A 不符合题意;B.若开关闭合,火线与零线不经用电器直接连接,将出现短路,故 B 不符合题意;C.开关可以控制指示灯,也可以控制电灯,当指示灯断路时,电灯仍然可以独立工作,还满足闭合开关,两灯都亮,断开开关,两灯都灭,故 C 符合题意;D.开关只能控制电灯,不能控制指示灯,不满足闭合开关,两灯都亮,断开开关,两灯都灭,故 D 不符合题意。故选 C。
解析
【分析】
要解决本题，需紧扣题目要求分析电路：①闭合开关时指示灯和电灯都亮，断开开关时两者都灭，说明开关需同时控制两个用电器，应在干路；②指示灯断路时电灯仍正常发光，说明指示灯与电灯是并联关系，互不影响；同时需避免电源短路，符合家庭电路“火线先过开关再接入用电器”的安全原则。
【解析】
逐一分析各选项：
选项A：指示灯与电灯串联，若指示灯断路，整个电路断开，电灯无法发光，不符合“指示灯断路时电灯照常发亮”的要求，错误。
选项B：开关闭合后，火线与零线直接连通，造成电源短路，会损坏电路，错误。
选项C：开关在干路，同时控制指示灯和电灯，两者并联；闭合开关时两条支路均接通，两灯都亮；断开开关时干路断开，两灯都灭；若指示灯断路，电灯所在支路仍正常工作，符合所有要求，正确。
选项D：开关仅控制电灯，指示灯直接接在火线和零线上，开关断开时指示灯仍发光，不满足“断开开关两灯都灭”的要求，错误。
【答案】
C
【知识点】
家庭电路连接；电路故障分析
【点评】
本题结合带指示灯开关的实际场景，考查家庭电路的连接规则、开关的作用及电路故障分析，需明确用电器并联、开关控制干路的特点，是家庭电路部分的典型基础题。
【难度系数】
0.6
要解决本题，需紧扣题目要求分析电路：①闭合开关时指示灯和电灯都亮，断开开关时两者都灭，说明开关需同时控制两个用电器，应在干路；②指示灯断路时电灯仍正常发光，说明指示灯与电灯是并联关系，互不影响；同时需避免电源短路，符合家庭电路“火线先过开关再接入用电器”的安全原则。
【解析】
逐一分析各选项：
选项A：指示灯与电灯串联，若指示灯断路，整个电路断开，电灯无法发光，不符合“指示灯断路时电灯照常发亮”的要求，错误。
选项B：开关闭合后，火线与零线直接连通，造成电源短路，会损坏电路，错误。
选项C：开关在干路，同时控制指示灯和电灯，两者并联；闭合开关时两条支路均接通，两灯都亮；断开开关时干路断开，两灯都灭；若指示灯断路，电灯所在支路仍正常工作，符合所有要求，正确。
选项D：开关仅控制电灯，指示灯直接接在火线和零线上，开关断开时指示灯仍发光，不满足“断开开关两灯都灭”的要求，错误。
【答案】
C
【知识点】
家庭电路连接；电路故障分析
【点评】
本题结合带指示灯开关的实际场景，考查家庭电路的连接规则、开关的作用及电路故障分析，需明确用电器并联、开关控制干路的特点，是家庭电路部分的典型基础题。
【难度系数】
0.6
13. (2025·达州中考)如图为小超家部分电路示意图。他闭合开关S,灯泡正常发光;将电热水壶插头插入插座,正常工作一段时间后,灯泡突然熄灭;马上取下电热水壶,灯泡仍不发光。经检查空气开关未跳闸,用测电笔检测a、b、c三点氖管均发光。下列电路故障判断正确的是 (
A.灯泡短路
B.进户火线开路
C.进户零线开路
D.三孔插座短路
C
)A.灯泡短路
B.进户火线开路
C.进户零线开路
D.三孔插座短路
答案
13. C 解析:闭合开关 S,灯泡正常发光;将电热水壶插头插入插座,正常工作一段时间后,灯泡突然熄灭,经检查空气开关未跳闸,不可能短路,用测电笔检测 a、b、c 三点氖管均发光,可能进户零线开路,选项 C 正确,ABD 错误。
解析
【分析】
首先根据故障现象：插入电热水壶后灯泡熄灭，空气开关未跳闸，说明电路无短路故障（短路会导致空气开关跳闸）；再结合测电笔检测结果：a、b、c三点氖管均发光，测电笔氖管发光表示该点与火线连通。正常情况下零线（a点）测电笔不应发光，现在发光，说明零线在a点之前断开，即进户零线开路，此时零线部分通过用电器与火线相连，导致测电笔检测零线区域也发光。
【解析】
1. 空气开关未跳闸，说明电路无短路故障，排除A（灯泡短路）、D（三孔插座短路），因为短路会使电流过大，触发空气开关跳闸；
2. 若进户火线开路，整个电路与火线断开，测电笔检测所有点都不会发光，与题目中“a、b、c三点氖管均发光”矛盾，排除B；
3. 若进户零线开路，零线的a、b点会通过灯泡、电热水壶等用电器与火线连通，因此测电笔检测a、b、c三点时氖管均发光，符合题目现象，故C正确。
【答案】
C
【知识点】
家庭电路故障分析、测电笔的使用
【点评】
本题考查家庭电路故障的判断，需结合空气开关的作用和测电笔的工作原理分析，是中考常见题型，需掌握故障判断的逻辑方法。
【难度系数】
0.5
首先根据故障现象：插入电热水壶后灯泡熄灭，空气开关未跳闸，说明电路无短路故障（短路会导致空气开关跳闸）；再结合测电笔检测结果：a、b、c三点氖管均发光，测电笔氖管发光表示该点与火线连通。正常情况下零线（a点）测电笔不应发光，现在发光，说明零线在a点之前断开，即进户零线开路，此时零线部分通过用电器与火线相连，导致测电笔检测零线区域也发光。
【解析】
1. 空气开关未跳闸，说明电路无短路故障，排除A（灯泡短路）、D（三孔插座短路），因为短路会使电流过大，触发空气开关跳闸；
2. 若进户火线开路，整个电路与火线断开，测电笔检测所有点都不会发光，与题目中“a、b、c三点氖管均发光”矛盾，排除B；
3. 若进户零线开路，零线的a、b点会通过灯泡、电热水壶等用电器与火线连通，因此测电笔检测a、b、c三点时氖管均发光，符合题目现象，故C正确。
【答案】
C
【知识点】
家庭电路故障分析、测电笔的使用
【点评】
本题考查家庭电路故障的判断，需结合空气开关的作用和测电笔的工作原理分析，是中考常见题型，需掌握故障判断的逻辑方法。
【难度系数】
0.5
14. 核心素养 科学思维 家里某用电器发生短路，熔丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的熔丝并联，然后只闭合S、S₁，若L发出暗红色的光（发光不正常），说明L₁
正常
；只闭合S、S₂，若L正常发光，说明L₂短路
，若此时L无反应，说明L₂开路
。（均填“正常”“短路”或“开路”）答案
14. 正常 短路 开路 解析:家用电器工作电压为 220 V,将一个普通的白炽灯 L 与熔断的熔丝并联,闭合闸刀开关,然后逐个合上各用电器的开关。只闭合 S、S₁,若 L 发出暗红色的光(发光不正常),则此时应该是检验灯泡与另一灯泡 L₁串联接在火线与零线之间,故 L₁ 正常。只闭合 S、S₂,若 L 正常发光,说明另一灯泡 L₂ 没有分到电压,该检验灯泡两端的电压应为 220 V,则此时一定是灯泡 L₂ 发生了短路;若此时 L 无反应(即不发光),说明 L₂ 开路。
解析
【分析】
要判断家庭电路故障，需结合校验灯的发光情况与串联电路电压规律分析：家庭电路电压为220V，校验灯L与熔断的熔丝并联后，相当于接在火线与零线之间。当只闭合对应开关时，根据校验灯的发光状态，可判断L₁、L₂的故障类型。
【解析】
家庭电路工作电压为220V，将校验灯L与熔断的熔丝并联后，闭合开关分析：
1. 只闭合S、S₁时，校验灯L与L₁串联在火线与零线之间，若L发出暗红色的光，说明L两端电压低于220V，根据串联电路分压规律，L₁分得部分电压，因此L₁正常；
2. 只闭合S、S₂时，若L正常发光，说明L两端电压为220V，此时L₂相当于导线（短路），电路中仅校验灯L接入电源，故L正常发光；若L无反应（不发光），说明电路无电流，即L₂所在支路开路。
【答案】
正常；短路；开路
【知识点】
家庭电路故障检测；串联电路电压规律
【点评】
本题考查家庭电路故障的判断，利用校验灯检测故障是家庭电路维修的常用方法，结合串联分压知识分析校验灯发光情况即可判断故障，属于基础应用题型。
【难度系数】
0.5
要判断家庭电路故障，需结合校验灯的发光情况与串联电路电压规律分析：家庭电路电压为220V，校验灯L与熔断的熔丝并联后，相当于接在火线与零线之间。当只闭合对应开关时，根据校验灯的发光状态，可判断L₁、L₂的故障类型。
【解析】
家庭电路工作电压为220V，将校验灯L与熔断的熔丝并联后，闭合开关分析：
1. 只闭合S、S₁时，校验灯L与L₁串联在火线与零线之间，若L发出暗红色的光，说明L两端电压低于220V，根据串联电路分压规律，L₁分得部分电压，因此L₁正常；
2. 只闭合S、S₂时，若L正常发光，说明L两端电压为220V，此时L₂相当于导线（短路），电路中仅校验灯L接入电源，故L正常发光；若L无反应（不发光），说明电路无电流，即L₂所在支路开路。
【答案】
正常；短路；开路
【知识点】
家庭电路故障检测；串联电路电压规律
【点评】
本题考查家庭电路故障的判断，利用校验灯检测故障是家庭电路维修的常用方法，结合串联分压知识分析校验灯发光情况即可判断故障，属于基础应用题型。
【难度系数】
0.5
